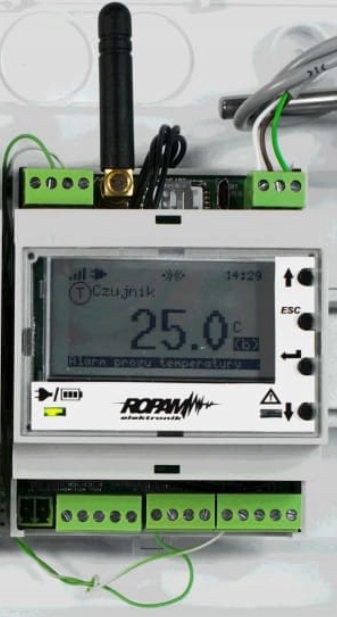

ROPAM MultiGSM-LCD-HMI-D4M 2 GSM СМС-ПОВІДОМЛЕННЯ

Комплект із модуля оповіщення та керування Ropam MultiGSM 2 GSM GSM та панелі LCD-HMI для DIN-рейки може використовуватися в:

• автоматизації, вимірюванні та візуалізації аналогових входів тощо,
• вимірюванні систем охолодження/HVAC, візуалізації та моніторингу в холодильниках, магазини, серверні кімнати, племінні ферми.
  • li>

  Для буферного джерела живлення потрібен блок живлення змінного/постійного струму PSR-ECO-2012 (не входить в комплект) , який можна використовувати зі стандартним набором. розподільні щити (наприклад, 12 модулів).

У повністю зібраний комплект модуля оповіщення та управління GSM Ropam MultiGSM-LCD-HMI-D4M 2 входять:

• Модуль Ropam MultiGSM 2 – 1 шт.; < /li>
• Панель Ropam LCD-HMI-D4M – 1 шт.;
• аксесуари.

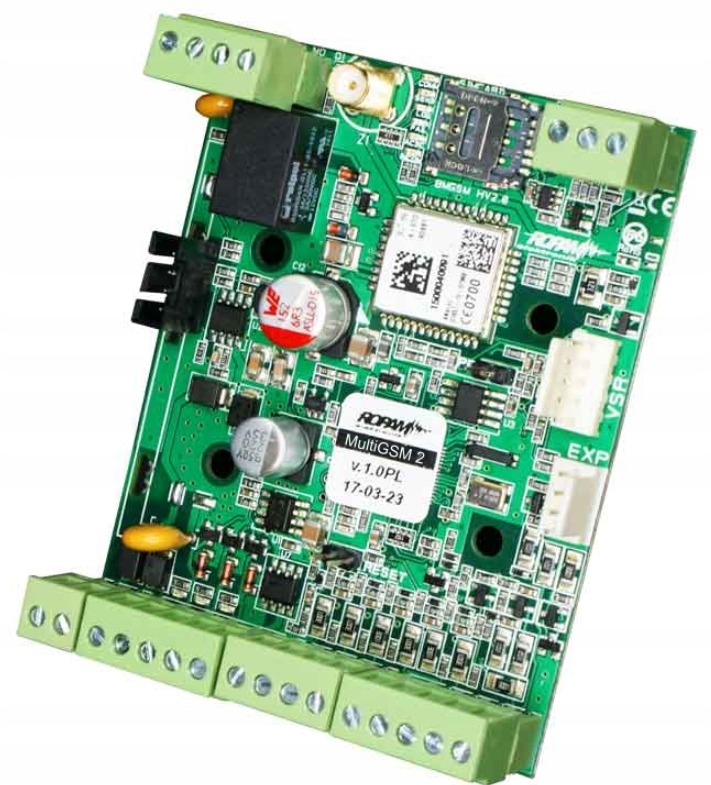

Модуль MultiGSM 2

Використовується для інтеграції з іншими пристроями (наприклад, ППК, контролерами ПЛК, реле, контролерами тощо) через двійкові входи та виходи. Завдяки вбудованому GSM модему можна передавати події із системи через SMS, VOICE та E-mail.

SMS, CLIP, DTMF використовуються для керування. , програми: RopamMulti, RopamDroid.

⏩ Можливе використання модуля MutliGSM 2

• сповіщення для систем сигналізації,
• сповіщення підрозділів добровольчої пожежної служби Відділ з керуванням сиреною,< /li>
• багатоабонентське керування автоматикою воріт та шлагбаумів через CLIP (CallerID),
• системи домашньої автоматизації, функції реле часу,
• моніторинг і системи керування через мережу GSM, двійкові сигнали вводу/виводу,
• системи контролю та нагляду за температурою, наприклад, серверні кімнати, холодильники (вакцини), холодильні камери, термічні процеси,
• контроль та системи контролю аналогового значення від датчиків з виходами 0-10 [В], 4-20 [мА], наприклад, відносна вологість, температура
• регулювання температури,
• системи контролю доступу,
• технічний контроль і контроль процесів, наприклад, насосні станції, котельні центрального опалення, племінні ферми

✅ Основні можливості модуля MultiGSM 2:

• користувачі: 1000 телефонних номерів, 8 адрес електронної пошти, програми RopamMulti та RopamDroid
• 8 груп для сповіщень та контролю
• KeyGSM: підтримка до 1000 телефонних номерів програми: шлагбауми, під’їзди до житлових масивів, гаражні ворота, паркінги готелів тощо.
• інтеграція з відеодомофонами через VAR gate 1U (не входить в комплект) - телефонна розмова між домофоном і мобільним телефоном
• реєстратор температурних значень і аналогових входів (7 днів) з автоматичною передачею добових журналів по ел. пошта
• функція трансляції інформації групам користувачів
• Сповіщення через SMS/VOICE/CLIP/E-MAIL/GPRS
• Підтримка коду USSD через RopamBasic/SMS (попередньо контроль платної картки та зміна сервісу)
• автоматичний контроль передоплачених карток (мін. сума)
• RTC годинник, календар, синхронізація з мережею GSM або NTP сервером
• можливість завантаження та відтворення 8 голосових повідомлень
• li>
• віддалене програмування через GPRS (сервер RopamBridge)

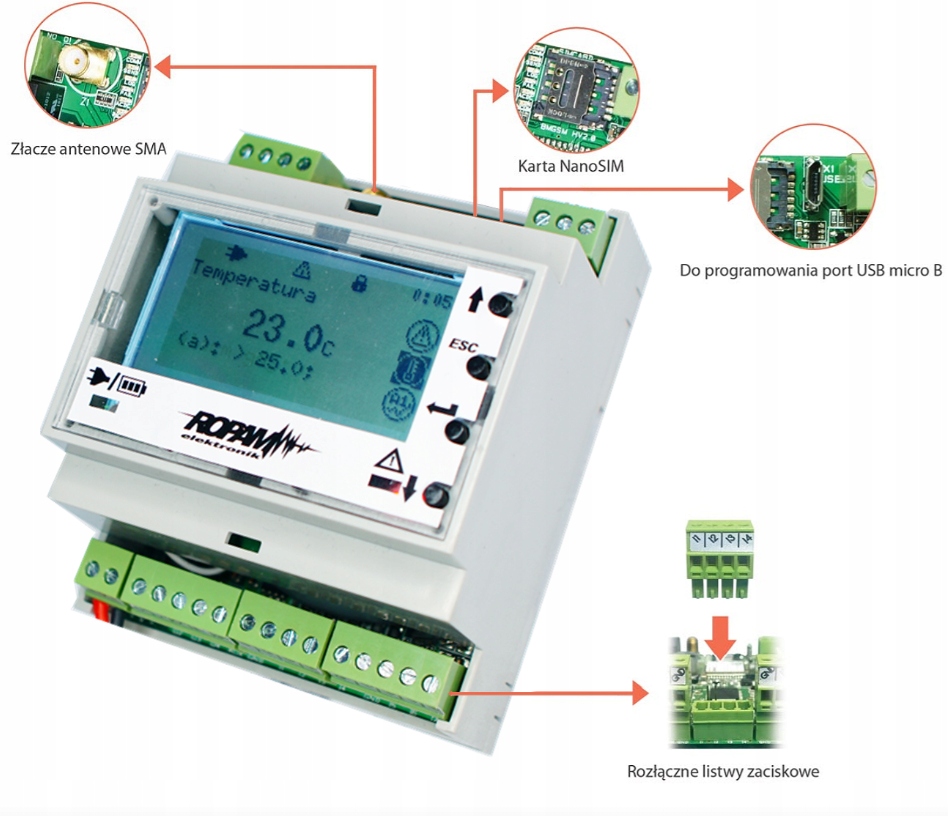

• microUSB для локального програмування (Usb-USBmicro)
• модуль сигналізації, функції ППК
• інтуїтивно зрозуміла візуалізація та управління ППК
• слот для nanoSIM
• працює з живленням PSR-ECO-2012 джерело живлення (не включено)
• 2 аналогових входи AI1, AI2 (I7-I8), конфігуровані: 0-10 В або 4-20 мА
• 4 виходи: релейний вихід O1, O2-O4 транзисторні виходи із захистом від короткого замикання (0,7 A)
• роз'ємні роз'єми та роз'єми< /li>
• 32-розрядний мікропроцесор, вбудована операційна система реального часу RTOS
• вбудований модем GSM/GPRS-2G. NO/NC входи GND/+12V або 0-10V, 4-20mA)
• Вхід FAC для контролю напруги змінного струму, наприклад, контрольна панель сигналізації
• 4 виходи, керовані через SMS, CLIP, DTMF, RopamBasic, системні події, логічний процесор. SMS: незалежні повідомлення про події в системі
• VOICE/CLIP: незалежний голосовий виклик про події в системі з голосовими повідомленнями (синтезатор мови, прослуховування)
• підтримка серії TSR-x датчик температури, термостат GSM
• функція перевірки зв'язку: SMS, SMS STATUS, CLIP, E-mail
• оптична сигналізація роботи та діапазону GSM
• пам'ять 1000 події з перезаписом
• функції, що обмежують витрати та кількість передач
• Електроживлення 12 В/DC з контролем напруги постійного струму - контрольоване, інтелектуальне, джерело живлення системи PSR-ECO-2012, рекомендоване для електропостачання - не включено
• мобільні програми:

  - RopamMulti (Android, IOS) для онлайн-контролю та адміністрування через GPRS і сервер RopamBridge

  - RopamDroid (Android) для керування через SMS

⏩ Логічний процесор:

• розширені логічні функції, арифметичні функції, лічильники, реле часу
• 10 незалежних логічних умов (блоки if-then-else)
• 10 реле часудля реалізації логічних функцій часу
• 4 календарні таймери
• GPRS-моніторинг: співпраця зі станцією/сервером RMS або Kronos NET, зашифрована передача TCP/IP, дві IP-адреси, резервна передача SMS, паралельна робота з режимом сповіщень SMS/VOICE

⏩ RopamDroid

Програму можна завантажити з Google Play - система Android (версії 2.1 ÷ 6). Дозволяє керувати модулями наступних серій: BasicGSM, BasicGSM 2, MultiGSM, NEO, NeoGSM, OptimaGSM. Він заснований на SMS-зв'язку, який дозволяє передавати невеликі обсяги даних, таким чином заощаджуючи та контролюючи витрати, пов'язані з експлуатацією системи.

⏩ RopamMulti:

Програма, доступна для завантаження в Google Play Store (Android) і App Store (iOS), базується на GPRS-зв’язку, який дозволяє передавати невеликі обсяги даних, таким чином заощаджуючи та контролюючи витрати, пов’язані з роботою системи.

✅ Технічні дані

• Індикація збою живлення постійного струму: U <11 В
• вихідне навантаження ємність O1: In=1,0 A при 30 В постійного струму / 50 В змінного струму
• Вихідне навантаження AUX: In=1,0 A (безперервний); Ipeak=1,3 A (тимчасово)
• Коротке замикання на виході AUX і тепловий захист: Ilim=1,0~1,7A Tj, Tc=125 градусів C (умова: обмежений струм короткого замикання або перевантаження виходу)
• навантаження виходів O2-O4: 700 мА при 30 В постійного струму макс. (без захисту від короткого замикання)
• GSM-модем: Quectel M66 (чотирьохдіапазонний, GPRS клас 10), виявлення перешкод GSM
• GSM працює частота модему: 850 / 900 / 1800 / 1900 МГц (перемикається автоматично)
• Тип передачі даних: SMS, ГОЛОС, GPRS, E-mail (протокол SMTP) < /li>
• аудіосигнал AUDIO IN, AUDIO OUT (роз’єм VSR): 2 Vrms
• двійкові входи (програмовані): НІ, NC hi-Z/~200Ω, ~320Ω/hi-Z лінійний опір для даного типу (без порушення/порушення)
• аналогові входи (програмовані) I7, I8: Uin =0 -10 В C макс. (імпеданс Z=270KΩ, роздільна здатність 10mV, точність 1% від усього діапазону); Iin=4-20 мА макс. (роздільна здатність 0,02 мА, точність 1% від усього діапазону)
• роз'єми: AWG: 24-12 розширювана
• напруга живлення: U = 10,5 В÷14,5 В/DC min/max @ 1,5 A min.
• споживаний струм модульними системами (без виходів): 40 мА / 50 мА / 300 мА (хв./сер./макс.)
• Клас навколишнього середовища: II
• робоча температура: -10 градусів C . .. +55 градусів C
• відносна вологість: 20% ... 90% без конденсації
• розміри електронної плати: 68 x 87 x 32 (+/- 1) мм
• Вага: 65 г

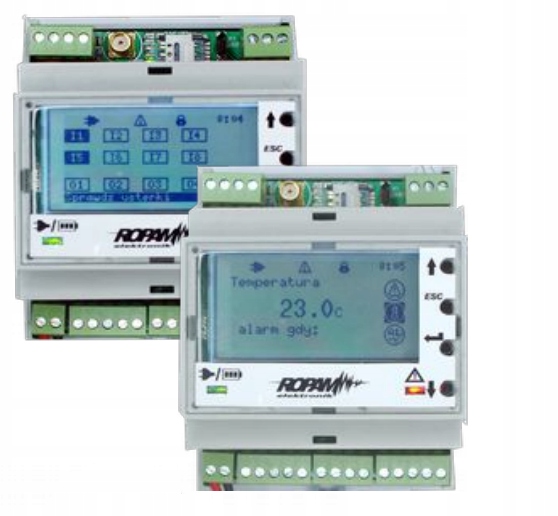

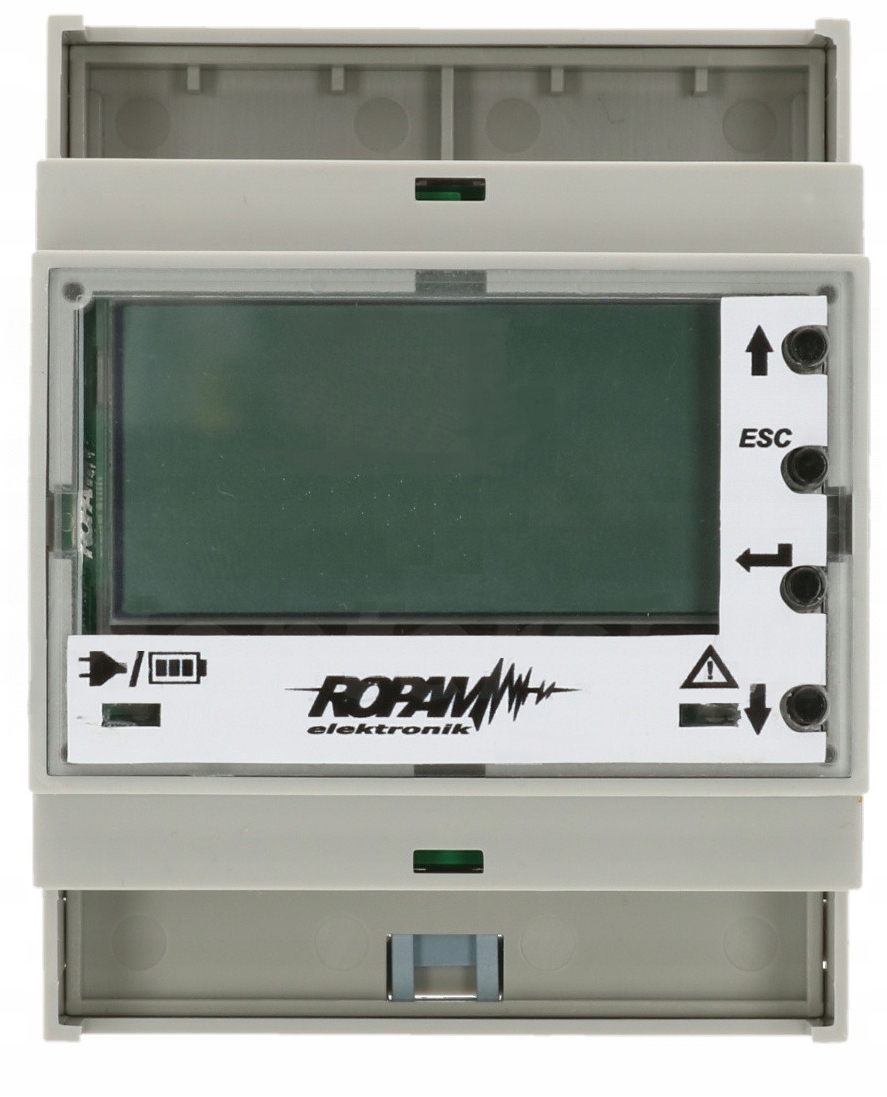

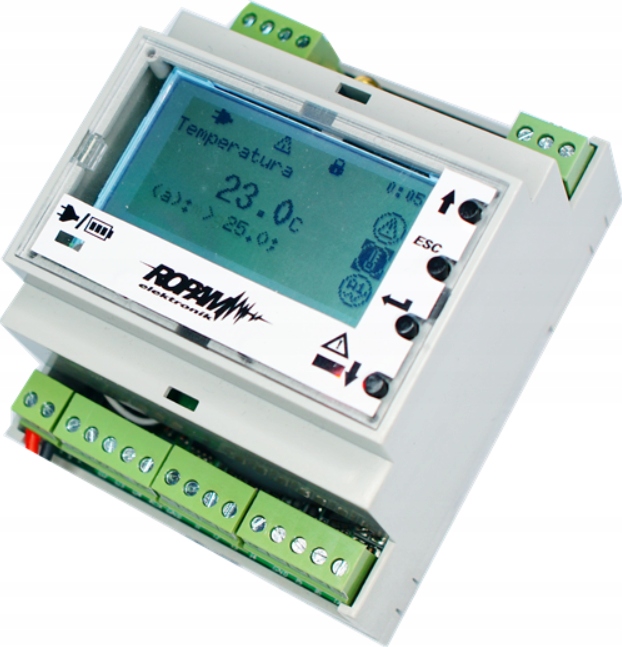

РК-панель HMI D4M

Розширює можливості вибраних терміналів GSM за допомогою інтерактивного зв’язку з користувачем без необхідності встановлення окремого пристрою, наприклад сенсорної панелі. Панель контролю стану GSM модулів серії BasicGSM 2 іMultiGSM 2 (без -PS). Використовуючи його, ви можете легко та швидко перевірити стан двійкових входів/виходів, аналогових входів, температуру, збої або статус GSM

✅ Основні характеристики РК-панелі HMI D4M:

• сумісність: BasicGSM 2, MultiGSM 2 (без -PS),
• LCD графічний дисплей 128x64, з підсвічуванням,
• клавіатура; чотири клавіші для навігації функціями та меню,
• відображення стану двійкових входів/виходів, аналогових входів, температури, збоїв, статусу GSM,
• можливість встановити початковий екран, напр. температура, двійкові аналогові входи,
• Світлодіодна сигналізація: живлення, збої,
• Встановлення BasicGSM/MultiGSM 2 в корпус LCD (в комплекті, замовляється окремо),
• корпус для DIN-рейки (TH35), ширина 4 модулі DIN
• (для встановлення в стандартних розподільних щитах, наприклад, 12 відсіків, набір BasicGSM2/LCD-HMI-D4M/PSR-ECO2012/1,2Ah)
< /ul>

✅ Технічні дані

• Співпраця BasicGSM 2 і MultiGSM 2 (без -PS)
• РК-дисплей 128 x 64
• Клавіатура 4 клавіші
• Світлодіоди індикації роботи
• Встановлення на рейку DIN TH35 (шириною 4 модулі)

Код виробника: MultiGSM-LCD-HMI-D4M 2
