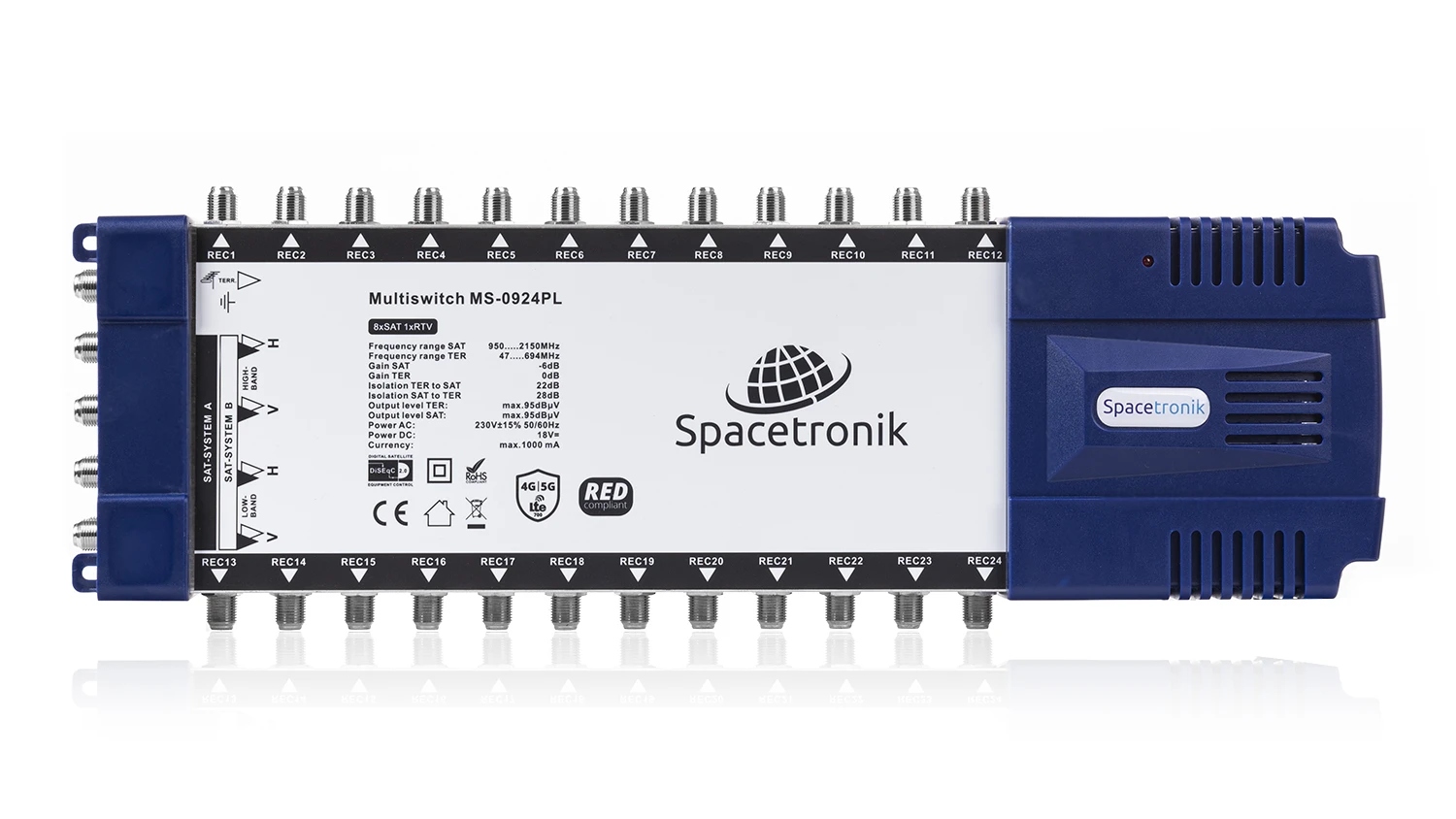

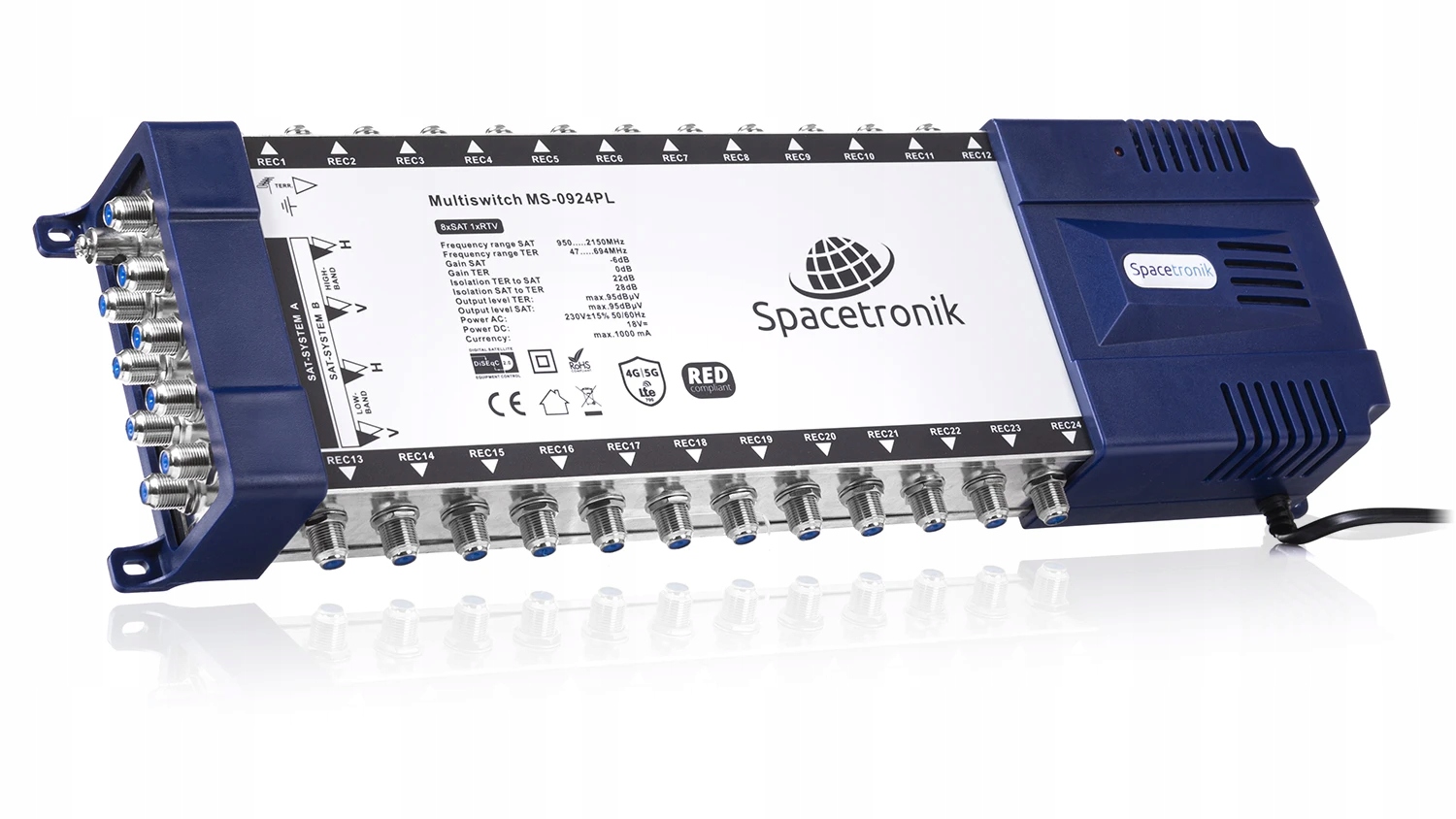

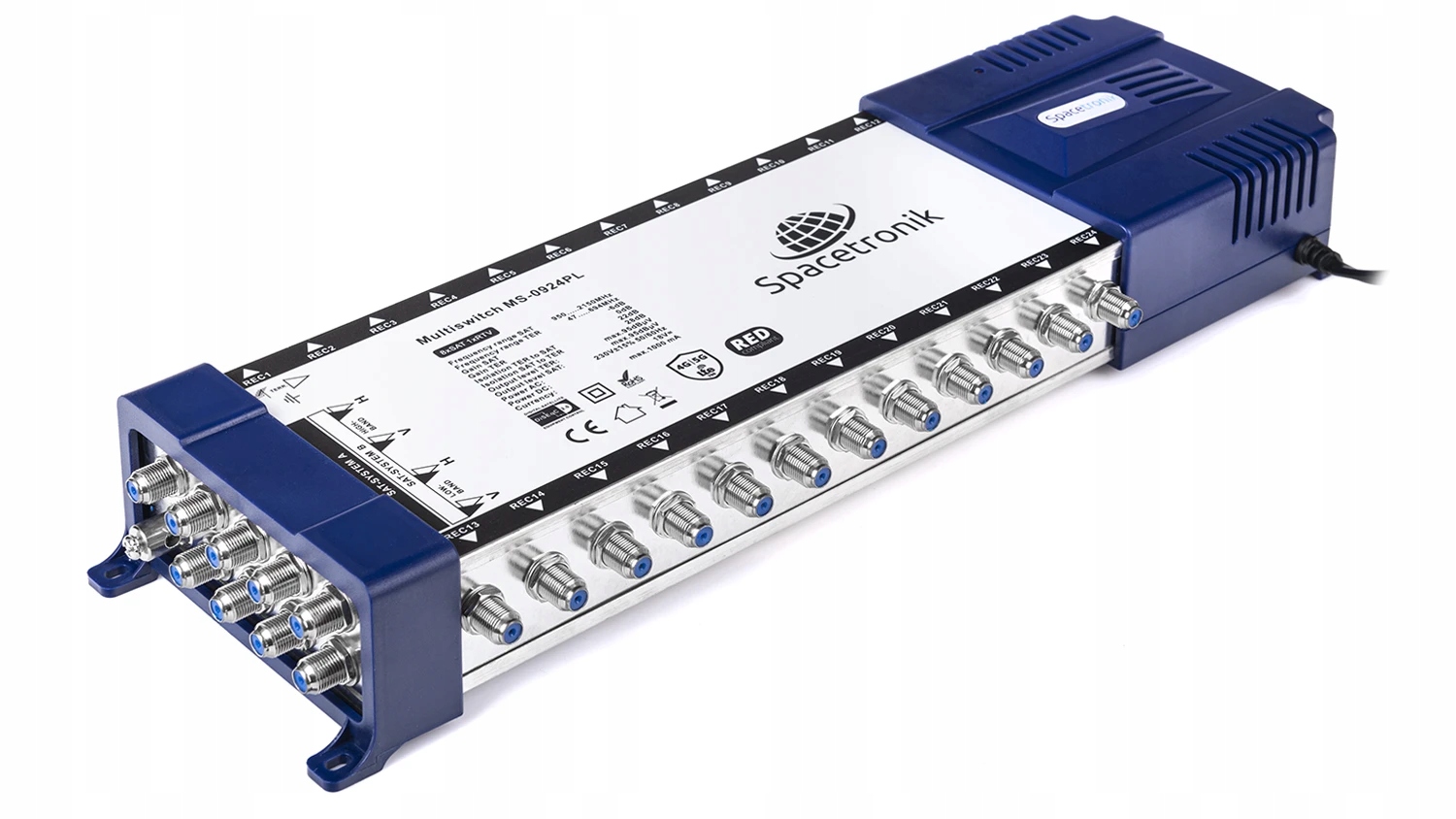

Мультиперемикач Spacetronik Pro Series MS-0924PL 9/24

Предметом продажу є:

MS0924SPL; Мультисвіч Spacetronik Pro Series MS-0924PL 9/24.

Термінальний мультисвіч Spacetronik Pro Series MS-0924PL LTE із вбудованим блоком живлення

Серія Multiswitch Pro 9/24 із 8 входами SAT + 1 входом антени наземного телебачення дозволить вам поширювати супутниковий сигнал до 24 кінцевих користувачів. Мультивич має вбудоване джерело живлення високого класу, що забезпечує стабільну роботу пристрою. Корпус і ручки виготовлені з матеріалів найвищої якості. Мультисвіч для внутрішнього використання, призначений для побудови антенної установки системи супутникового та ефірного телебачення. Для правильної роботи рекомендується підключити конвертер Quattro, що забезпечує сигнал чотирьох частот, який подається на відповідні входи мультиперемикача і на ефірний вхід, позначений як TERR. вводимо підсумковий сигнал від ефірного ТБ і радіо. При такому підключенні кожен вихід мультисвіча забезпечує як супутниковий, так і ефірний сигнал. Всю установку слід завершити кінцевою розеткою R-TV-SAT. При підключенні перетворювача Quattro до окремих входів мультисвіча зверніть увагу на відповідне призначення роз’ємів LOW BAND і HIGH BAND і поляризацію H (горизонтальна) і V (вертикальна) до виходів сам конвертер - мультисвічі Spacetronik і LNB, які ми продаємо, мають правильно позначені входи. До мультисвічу можна підключити багатосупутникових і ефірнихприймачів. Пристрій автоматично регулює тип сигналу, який буде передано на даний приймач.

Чому саме мультисвіч Spacetronik Pro Series?

 Виробляючи мультисвічі Spacetronik, ми вирішили не економити кілька доларів. Тому в пристрої використано стабільне живлення, що забезпечує тривалу роботу та можливість живлення треку DVB-T/T2/FM/R (термінальні мультисвічі). Ми використовували потенціометри найвищої якості, які гарантують, що мультиперемикачі мають дуже хороші робочі параметри, що корисно для стабільної та тривалої роботи, а також забезпечує стабільний сигнал і швидке перемикання каналів у менш якісних установках, напр. через погані кабелі, занадто малу супутникову антену, погано встановлену наземну антену.

Де встановити мультисвіч Spacetronik?

 Під час встановлення пристрою враховуйте існуючі умови встановлення щодо електропостачання:

• розташування подалі від впливу погодних умов
• захист від доступу неавторизованих осіб
• адекватна вентиляція

Параметри, які відрізняють мультисвічі Spacetronik від конкурентів

• ізоляція в супутникових і телевізійних каналах
• розділення входів/виходів
• рівень вихідного сигналу дБюВ
• загасання в зворотному каналі
• параметри - потужність блоку живлення
• блок живлення - стабільність електроживлення та додаткове живлення ТЕР

Схема встановлення

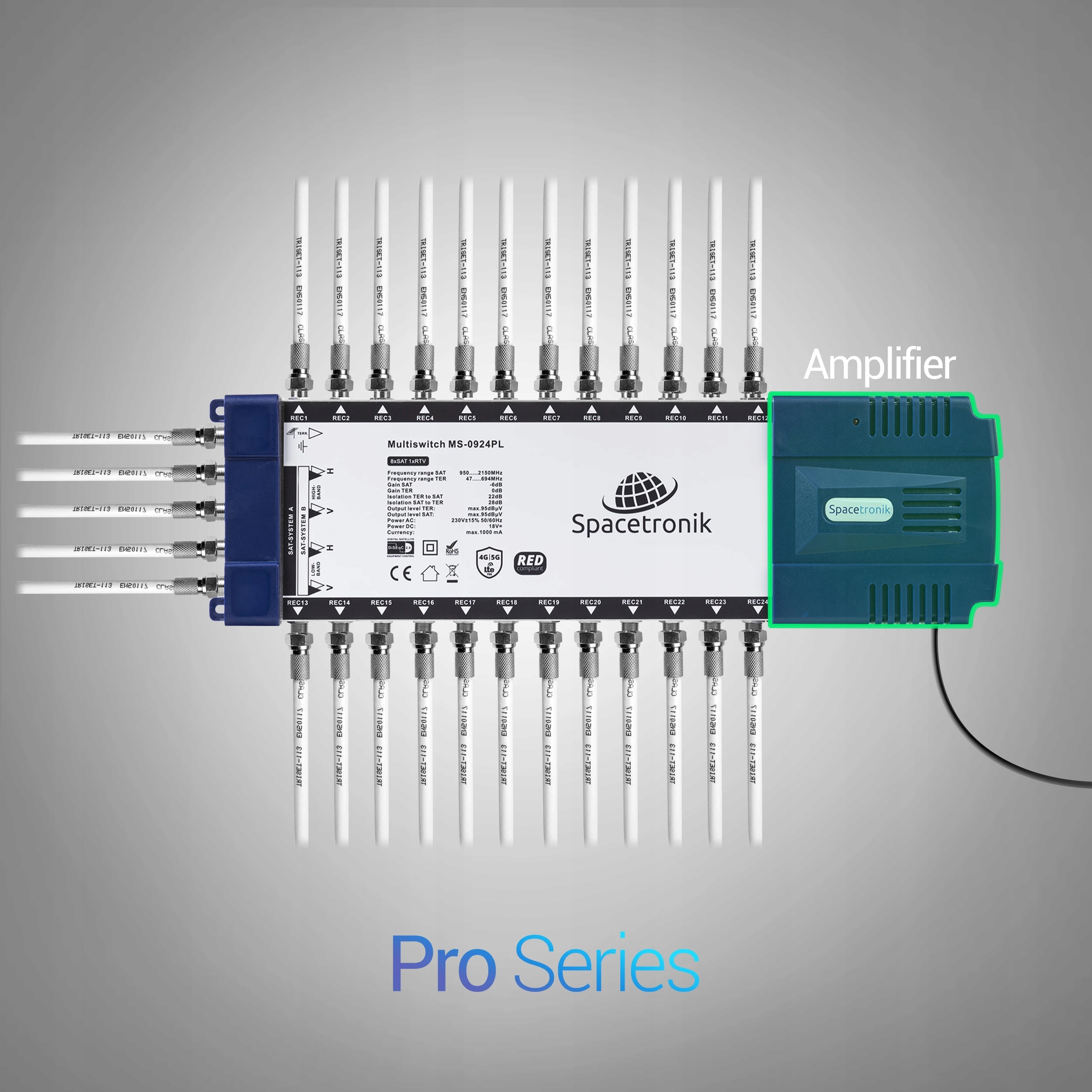

 Встановити мультисвіч Spacetronik PRO версії дуже просто. На лівій стороні мультисвіча ми знаходимо 8 входів супутникового сигналу та 1 вхід Terriestal. З правого боку є блок живлення, який просто підключається до джерела живлення. Решта елементів - це підсумовані виходи сигналу - SAT + DVB-T/T2

Що можна підключити до мультисвіча?

• два входи сигналу від конвертера SAT Quattro
• один вхід ефірного сигналу DVB-T/T2
• 24 комбінованих виходи сигналу SAT+DVB-T/T2

УВАГА! Попередній перегляд фото

Технічні характеристики мультисвіча 9/24

• Кількість входів: 8 SAT, 1 TER
• Кількість виходів: 24
• З'єднувачі: F гніздо
• Діапазон частот SAT: 950 -2150 МГц
• Діапазон частот TER: 47-694 МГц
• Посилення SAT: від -3 до 6 дБ
• Посилення TER: від -7 до 2 дБ
• Ізоляція від TER до SAT: 30 дБ
• Ізоляція від SAT до TER: 28 дБ
• Ізоляція від поляризації H/V: 25 дБ
• Ізоляція від OUT - out TER: 22 дБ< /li >
• Ізоляція вихідного сигналу SAT: 30 дБ
• Втрата відбиття SAT на вході: 10 дБ
• Втрата на відбитті SAT на виході: 7 дБ
• Втрата на відбитті TER : 11 дБ
• Втрати вихідного сигналу TER на відбиття: 8 дБ
• Рівень вихідного сигналу SAT (IMD3 - 35 дБ): 100 дБмкВ
• Рівень вихідного сигналу TER (IMD3 - 60 дБ): 83 дБмкВ< /li >
• Вхідний/вихідний імпеданс: 75 Ом
• Вбудований блок живлення
