МУЛЬТИПЛІКАТОР З ГІДРАВЛІЧНИМ НАСОСОМ

ТА МОНТАЖНИМ КРОНШТЕЙНОМ ДО ОСНОВА

Вміст набору:

• Мультиплікатор 1: 3.8
• Монтажний кронштейн
• Шестеренчастий насос 46 см3
• З’єднувальна муфта
• Гвинти та з’єднання

Виробництво:

Оригінальний продукт марки Hydrolider, символ: 1.45.03.096

Застосування:

Має широке застосування в гідравлічних системах у сільському господарстві, садівництві, лісництві, будівництві та промисловості загалом.

Міцний та ефективний набір, ідеальний для малих і середніх лісогосподарських і будівельних машин і тракторів, включаючи C -330, C-360, C-385, ZETOR, MF та інші з приводом ВВП.

Використовується там, де оригінальний гідравлічний насос, встановлений у машині, є недостатньо потужним і ефективним або коли додатковий, новий гідравлічна система, необхідна для керування нововстановленим обладнанням.

Технічні дані набору:

Коробка передач має виступаючий карданний вал, це рішення дозволяє коробці передач для приводу з різними типами карданних валів або карданних валів.

Це рішення дозволяє встановити трансмісію далі від трактора або іншого джерела приводу ВВП і розмістити її, наприклад, безпосередньо на робочій машині.

>

Ефективність набору:

Ефективність залежить від обертів карданного вала, до якого підключено набір. Чим вищі оберти ВВП, тим ефективніший насос.

ККД набору в л/хв відносно обертів ВВП:

• 220 об. продуктивність 94 л/хв

ККД набору в л/хв відносно обертів двигуна в тракторах C-330, C-360, C-385, ZETOR, MF 255 і похідних :

• 800 об/хв на двигуні, ККД 38 л/хв
• 1200 об/хв на двигуні, ККД 55 л/хв
• 1600 обертів на двигуні, ККД 75 л/хв
• 2000 об/хв на двигуні, ККД 94 л/хв

Технічні дані коробки передач:

• Коефіцієнт радіо: 1:3,8 Макс. потужність: 20 кВт
• Типовий карданний вал 1,3 виступає від коробки передач /8"
• Оберти карданного вала: макс. 540 об./хв.
• Має оглядове скло для перевірки рівня мастила в коробці передач.
• Можливість роботи з насосами друга і третя група< /li>
• Матеріал: корпус - алюміній, шестерні - сталь

Потрібна заправка трансмісійним маслом.

При використанні для першої час, щоб збільшити термін служби редуктора, рекомендується міняти масло після перших 50 годин роботи.

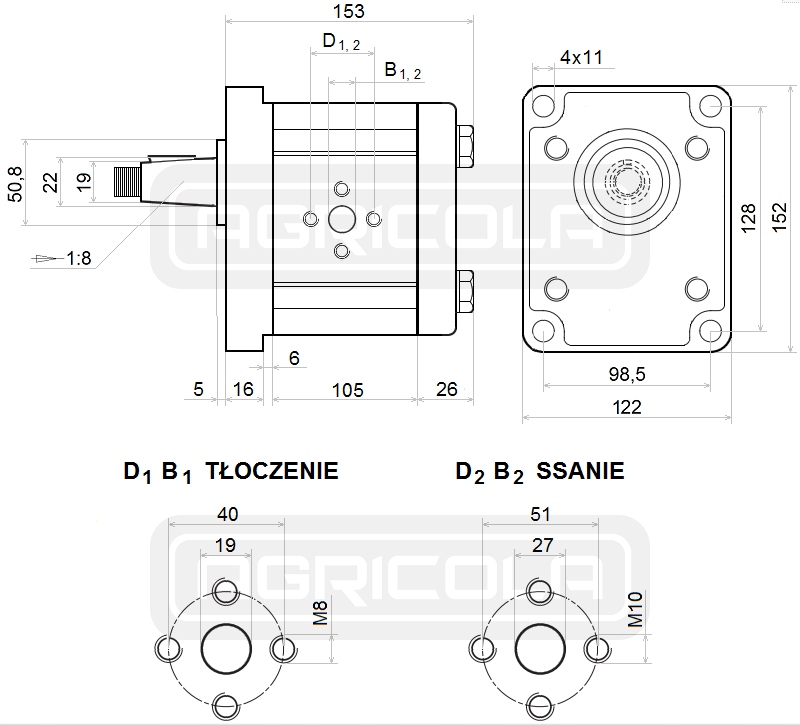

Технічні дані насоса:

• Геометричний об'єм: 46 см3/об
• Напрямок обертання: праворуч
• Максимум швидкість обертання: 2500 об/хв
• Максимальний робочий тиск: 17 МПа
• Максимальний тиск у взаємодії з редуктором: до 14 МПа
• Всмоктувальний порт D1: 40 мм ( 4xM8), B1: 19 мм
• Натискання на порт D2: 51 мм (4xM10), B2: 27 мм

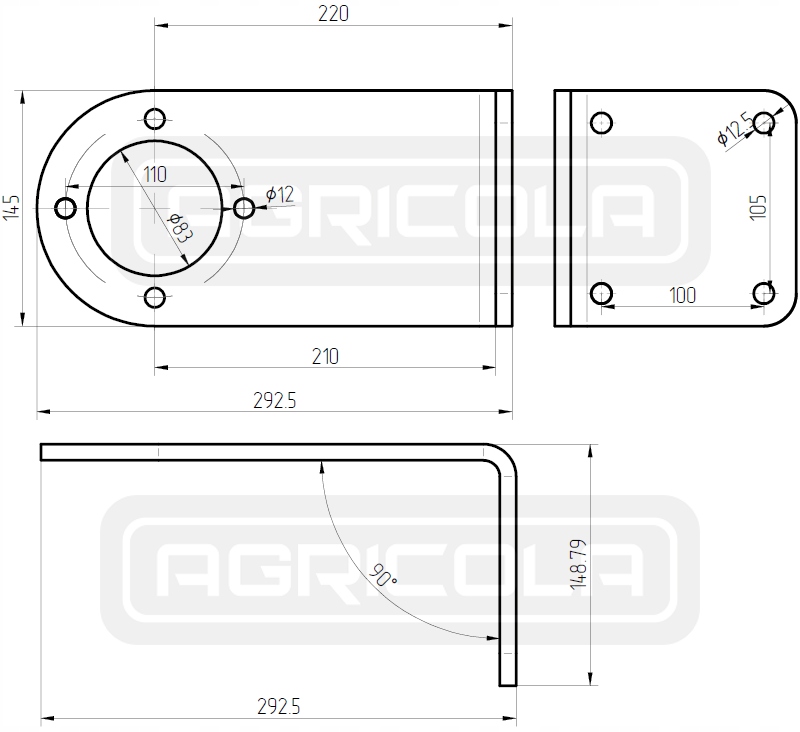

Технічні дані кронштейна:

Кронштейн стабілізує мультиплікатор під час роботи та дозволяє прикріпити мультиплікатор до основи будь-де на машині, подалі від трактора чи блок приводу.

• Матеріал: сталь
• Покриття: оцинковане
• Товщина листа: 8 мм

Важливо!!!

Набори Agricola розроблені таким чином, що їх можна легко зібрати самостійно. З огляду на безпеку товару під час транспортування та обмеження, що випливають з правил кур’єрських компаній, набір відправляється в розкрученому вигляді.
