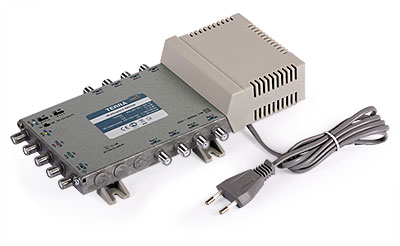

Мультисвіч MR-508 Terra клас A, 5 входів, 8 виходів з активним ефірним

Радіальні мультисвічі серії MR призначені для малих і середніх (4-70 розеток) установок з розподілом сигналів проміжної частоти SAT і сигналів ефірного телебачення. Мультисвічі призначені для роботи всередині будівлі. Якщо необхідно підключити більше мультисвічів, для поділу шини використовуйте розгалужувачі та відводи серії SD-5XX.

Радіальні мультисвічі серії MR призначені для установок, які повністю або частково базуються на топології зірки, у якій дроти від кінцевих розеток сходяться в місці встановлення мультисвіча або групи мультисвічів. Тому вони ідеально підходять для використання в одно- або багатоквартирних будинках. Однак можливе використання мультисвічів MR в більш складних системах. Тоді вбудований блок живлення можна використовувати для живлення інших елементів, які використовуються в установці.

MR-508 має 5 входів і 8 виходів, що дозволяє розподіляти сигнали з одного супутника, ефірного телебачення DVB-T і аналогового/DAB-радіо на 8 розеток. Якщо в установці будуть використовуватися двоголовні приймачі, то для них слід виділити 2 виходи мультисвіч.

Литий корпус забезпечує високу ефективність екранування, запобігаючи проникненню сигналів перешкод усередину пристрою.

Відмінні особливості

• радіальний мультиперемикач
• вбудована попередня корекція характеристик кабелю
• групування результатів відповідно до рівня результатів
• відстань між входами понад 30 дБ
• можливість живлення попереднього підсилювача для ефірної антени
• вбудований блок живлення
• литий корпус, що забезпечує високий рівень екранування - клас А

!!! НАЙВИЩА ЯКІСТЬ!!!

Прилад від відомої компанії Terra, яка спеціалізується на виробництві професійних мультисвічів для колективних установок. Відмінна якість виготовлення, стабільність параметрів, дуже низький відсоток відмов роблять мультисвічі TERRA гарантією найвищої якості.

Безсумнівною перевагою мультисвічів MR-5XX є диференціація рівнів виходу для різних виходів. Це гарантує отримання однакового рівня сигналу на розетках на різній відстані від пристрою. Крім того, розробник використовував попередню корекцію характеристик загасання коаксіального кабелю - сигнали з більш високими частотами мають більш високі рівні, завдяки чому загасання кабелю належним чином компенсується.

Пристрій живиться від мережі змінного струму 230 В. Необхідно дотримуватися всіх правил безпеки для цих напруг.

!!! УВАГА!!!

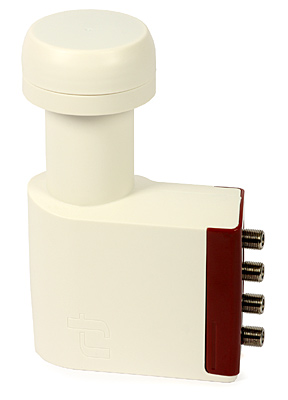

МИ ЗАВЖДИ ВИКОРИСТОВУЄМО КОНВЕРТЕР ТИПУ QUATTRO ДЛЯ МУЛЬТИПЕРЕМИКАЧІВ

Технічні дані:

Робочий діапазон [МГц]:

• SAT 950–2400
• DVB-T /Radio 47 - 790

Посилення (вбудована попередня корекція затухання в кабелі) [дБ] SAT:

• виходи 1-4: 0...8
• виходи 5-8: -1...6;

Посилення (вбудована попередня корекція затухання в кабелі) [дБ] DVB-T/Радіо:

• виходи 1-4: -1...5
• виходи 5-8: -2...3< /ul>

  Регулювання підсилення в назві телевізійного каналу [дБ]: 15, крок 1 дБ

  Макс. Рівень сигналу SAT (IMD3=35 дБ)* [дБмкВ]: 96

  Макс. Рівень сигналу DVB-T (IMD3=60 дБ)* [дБмкВ]:

  • виходи 1-4: 88
  • виходи 5-8: 86

  Розділення на вході SAT [дБ]: > 30

  Розділення виходи [дБ]:

  • Діапазон SAT >30
  • Діапазон DVB-T >35

  Живлення на радіочастотних входах:

  • H/Lo, H/Hi - 18 В;
  • V/Lo, V/Hi - 14 В;
  • Ефірне телебачення – 12 В

  Струм на радіочастотних входах [A]:

  • +18В&+ 14 В і +12 В: < 0,7;
  • +14 В і +12 В: < 0,5;
  • +12 В: < 0.1

  Клас екранування: A

  Струм споживання від приймача [мА]: b> < 65

  Сигнали керування: 14/18 В, 0/22 кГц

  Споживання електроенергії**: 230 В змінного струму 50/ 60 Гц 2 Вт

  Діапазон робочих температур [ºC]: -20...+50

  Розміри [мм]: 253x135x52

  Вага [кг]: 0,8
