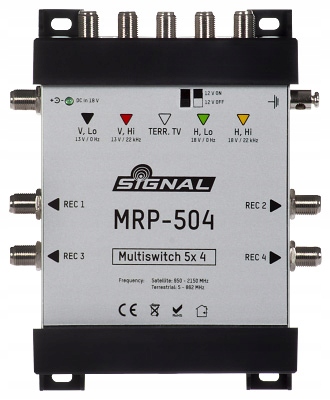

Мультиперемикач Сигнал MRP-504 з пасивним ефірним телевізійним трактом

5 входів

4 виходи

Блок живлення DC 18V 1A включено

Відмітні особливості:

• радіальний мультисвіч,
• входи: 4 від quatro LNB, 1 ефірний DVB-T,
• виходи: 4 для супутникових тюнерів,
• пасивна доріжка FM/DVB-T, оснащена перемикачем 12V DC On/Off,
• розділення між входами понад 25 дБ,
• високе вихідне розділення 30 дБ (без перехресних перешкод між смугами та поляризаціями),
• попередня корекція характеристик кабелю,
• дуже висока вхідний рівень 105 дБмкВ,
• високий вихідний рівень: 100 дБмкВ,
• індикатори напруги джерела живлення та мультиперемикача (проста діагностика збою живлення або короткого замикання в контурі заземлення),
• li>
• заземлення,< /li>
• компактні розміри 146×120×42 мм,
• зовнішнє джерело живлення постійного струму 18V 1A,
• 3- рік гарантії.

Нове сімейство мультисвітчів Signal дозволяє впроваджувати установки RTV/SAT в односімейних будинках, невеликих житлових і офісних будівлях. Мультисвічі призначені для роботи всередині будівлі. Багатодіапазонні комутатори призначені для установок на основі топології зірка. У даному типі систем дроти від торцевих розеток сходяться в місці установки мультисвіча або групи мультисвіч. Високий розподіл вихідного сигналу (відсутність перехресних перешкод між смугами та поляризаціями) і вбудована попередня корекція кабелю дають змогу усунути вплив загасання кабелю, яке зростає з частотою.

Комутатор оснащений пасивною ефірною телевізійною доріжкою, тому рекомендовано використовувати антенний попередній підсилювач або підсилювач, який компенсуватиме загасання мультисвіча (12 дБ) і пасивних елементів в монтаж (кабель, розетки, роз'єми) в колії ефірного телебачення. При виборі підсилювача також слід враховувати рівень сигналу від передавача (потужність і висота передавача, відстань до точки прийому, коефіцієнт посилення антени, рельєф місцевості між передавачем і приймачем).

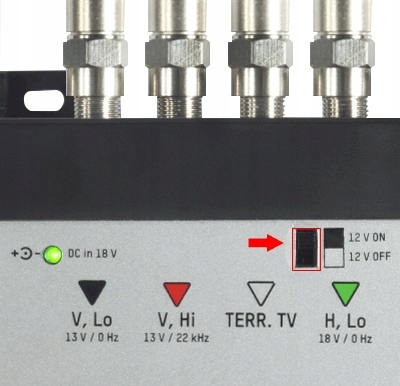

Мультиперемикач оснащений перемикачем 12 В в антенному тракті.

Для живлення підсилювача встановіть його в положення «Увімк.». Якщо використовується підсилювач із власним джерелом живлення, наприклад CA-215 (з регулюванням посилення), залиште перемикач у положенні «Вимкнено».

Мультиперемикач і блок живлення оснащені світлодіодами стану живлення. Якщо вони працюють належним чином, повинні горіти обидва.

Якщо після підключення ефірної антени та ввімкнення живлення світлодіоди на блоці живлення та мультиперемикачі блимають, це свідчить про коротке замикання. ланцюга в тракті наземної антени. Це може бути викликано включенням живлення в ефірному тракті на антені без підсилювача або поганим з'єднанням роз'ємів (коротке замикання між центральним проводом і опліткою екрану кабелю). Негайно вимкніть живлення та усуньте причину.

Використання окремого підсилювача має такі переваги:

• оптимізація витрат на встановлення,
• вибір найбільш підходящого підсилювача (рівень посилення, місце встановлення, окреме регулювання УКХ та УВЧ),
• живлення підсилювача від мультисвіча (окреме джерело живлення не потрібне).

Пристрій поширює сигнал від одного супутникового та ефірного телебачення та FM-радіо на максимум чотири роз’єми. Тому ми можемо підключити до чотирьох супутникових тюнерів з однією головкою. Якщо тюнер має жорсткий диск (PVR), для його потреб необхідно зарезервувати два мультиперемикачних виходи. Невикористані виходи мультиперемикача слід завантажити за допомогою резистора 75 Ом

Ми завжди використовуємо перетворювач QUATTRO

Технічні дані:

Входи:

• 4 x SAT
• 1 x FM/DVB-T< /li>

Виходи: 4

Діапазон частот [МГц]:

• Terr: 5-862
• Суб: 950-2150

Затухання [дБ]:

• FM/DVB-T: 12±1,5
• SAT: 3

Зворотні втрати [дБ]:

• FM/DVB-T: 8
• SAT: 10

Розділення [дБ]:

• поляризація H/V: 25,
• між входами: 30,
• виходи FM/DVB-T2: 2,
• виходи SAT: 28< /li>

Вхідний рівень [дБмкВ]: 105

Вихідний рівень [дБмкВ]: 100

Живлення попереднього підсилювача [В/мА]: 12/60 макс.

Живлення:

• Вхід : 90 -264 В
• Вихід: 18 В 1A

Діапазон робочих температур [ºC]: -20...+50

Розміри [мм]: 146×120×42
