Multiswitch 9/24 Spacetronik E-Series MS-0924E
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 28
Оплачивая «Multiswitch 9/24 Spacetronik E-Series MS-0924E», вы можете быть уверены, что данный товар из каталога «Multiswitche» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

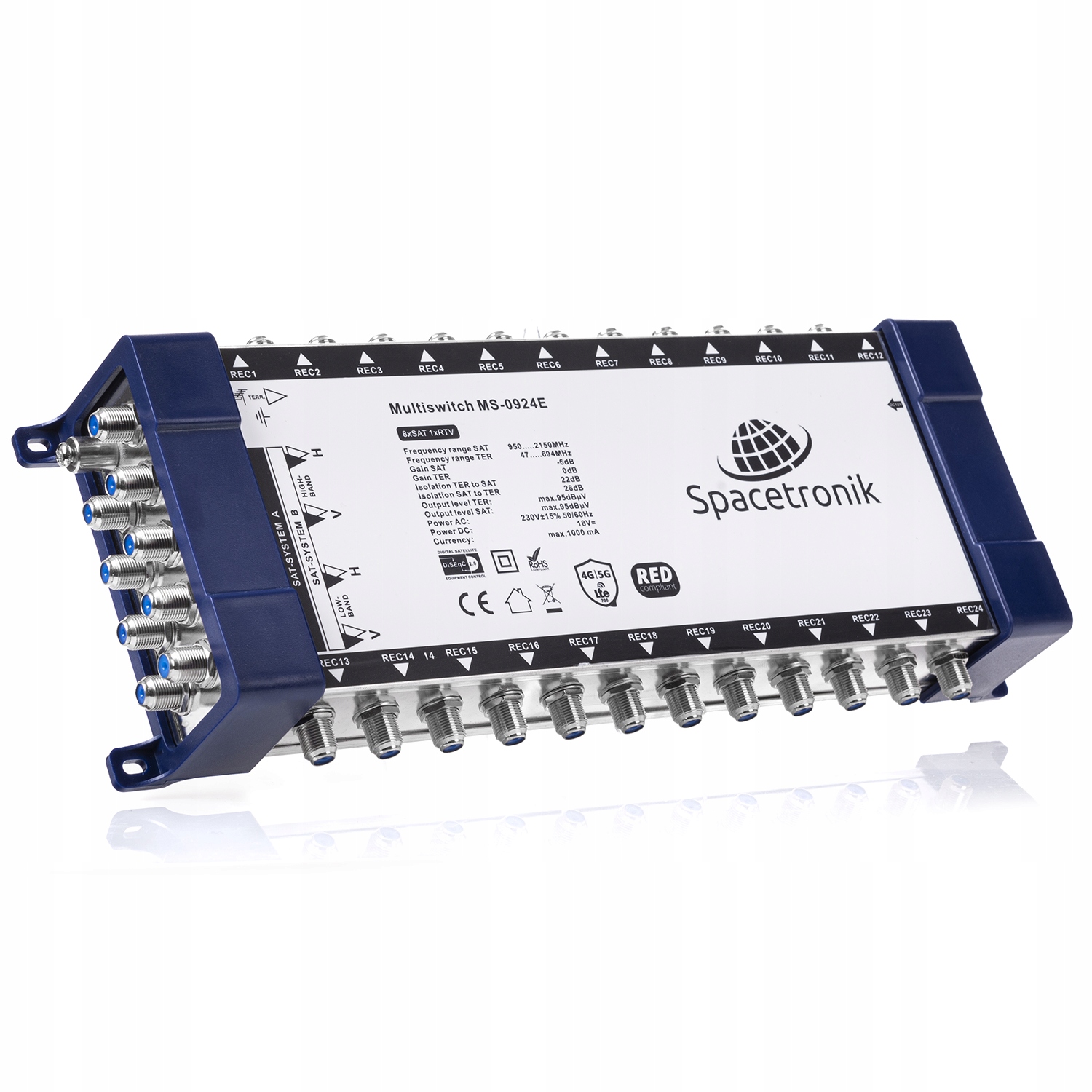

Мультиперемикач 9/24 Spacetronik серії E MS-0924E
SPACETRONIK
Закінчити мультиперемикач 9/24 Spacetronik Серія E MS-0924E
Мультиперемикач призначений для розширення внутрішньої антенної установки системи Супутникове телебачення DVB-S2 і наземне телебачення DVB-T/T2. Пристрій дозволяє супутниково-наземний розподіл сигналу та підключення до 24 Абонентські розетки RTV-SAT, супутникові тюнери, DVB-T тюнери тощо...
До чого підключити мультисвіч E-Series?
Мультиперемикач автоматично розпізнає тип сигналу передається на тюнери. Установка повинна передбачати підключення мультисвіча до супутникової антени діаметром не менше 0,8 м або телевізійної антени наземні. Розділення супутникових і наземних сигналів, що надходять з мультисвіч виконується з використанням кінцевих абонентських розеток. Блок живлення мультисвіч виконується через зовнішнє джерело живлення, завдяки чому усувається явище підвищення робочої температури, яке є частою причиною пошкодження пристрою
Де встановити мультисвіч Spacetronik?
Під час встановлення пристрою необхідно враховувати наявні умови інструкції зі встановлення джерела живлення:
- розташування подалі від впливу умов атмосферний
- захист від доступу неавторизованих осіб
- належна вентиляція
Схема монтажу
Встановлення мультисвіча Eco версії Spacetronik дуже просте. після на лівій стороні мультисвіча ми можемо знайти 8 входів супутникового сигналу та 1 Наземний вхід. З правого боку є вхідний порт живлення. Решта елементів - це підсумовані виходи сигналу - SAT + DVB-T/T2
Що можна підключити до мультисвічу?
- два сигнальні входи від конвертера Quattro SAT
- один сигнальний вхід ефірне DVB-T/T2
- 24 виходи підсумованого сигналу SAT+DVB-T/T2
УВАГА! Ілюстративне фото
Специфікація технічні характеристики мультисвіча 9/24 Номер записи: 8 СБ, 1 ТЕР
Номер виходи: 24
З’єднувачі: Ж жіноча
Діапазон Частота SAT: 950-2150 МГц
Діапазон Частоти TER: 47-694 МГц
Прибуток SAT: від -3 до 6 дБ
Прибуток TER: від -7 до 2 дБ
Ізоляція TER до SAT: 30 дБ
Ізоляція SAT – TER: 28 дБ
Ізоляція Розділення поляризації H/V: 25 дБ
Ізоляція вихід - вихід TER: 22 дБ
Ізоляція вихід - вихід SAT: 30 дБ
Згасання Вхід відбиття SAT: 10 дБ
Згасання Вихід відбиття SAT: 7 дБ
Згасання відображати вхід TER: 11 дБ
Згасання відображати вихід TER: 8 дБ
Рівень вихід SAT (IMD3 - 35 дБ): 100 дБмкВ
Рівень вихід TER (IMD3 - 60 дБ): 83 дБмкВ
Імпеданс входи/виходи: 75 Ом
Живлення: макс. 18 В
- Вага: 0,80
Мультиперемикач Spacetronik серії E MS-0924E використовується для розповсюдження сигналів від двох супутників і ефірного телебачення до 24 одержувачів. З блоком живлення
