Multiswitch 9/24 Spacetronik E-Series MS-0924E
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 28
Заказывая «Multiswitch 9/24 Spacetronik E-Series MS-0924E» данный товар из каталога «Multiswitche» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

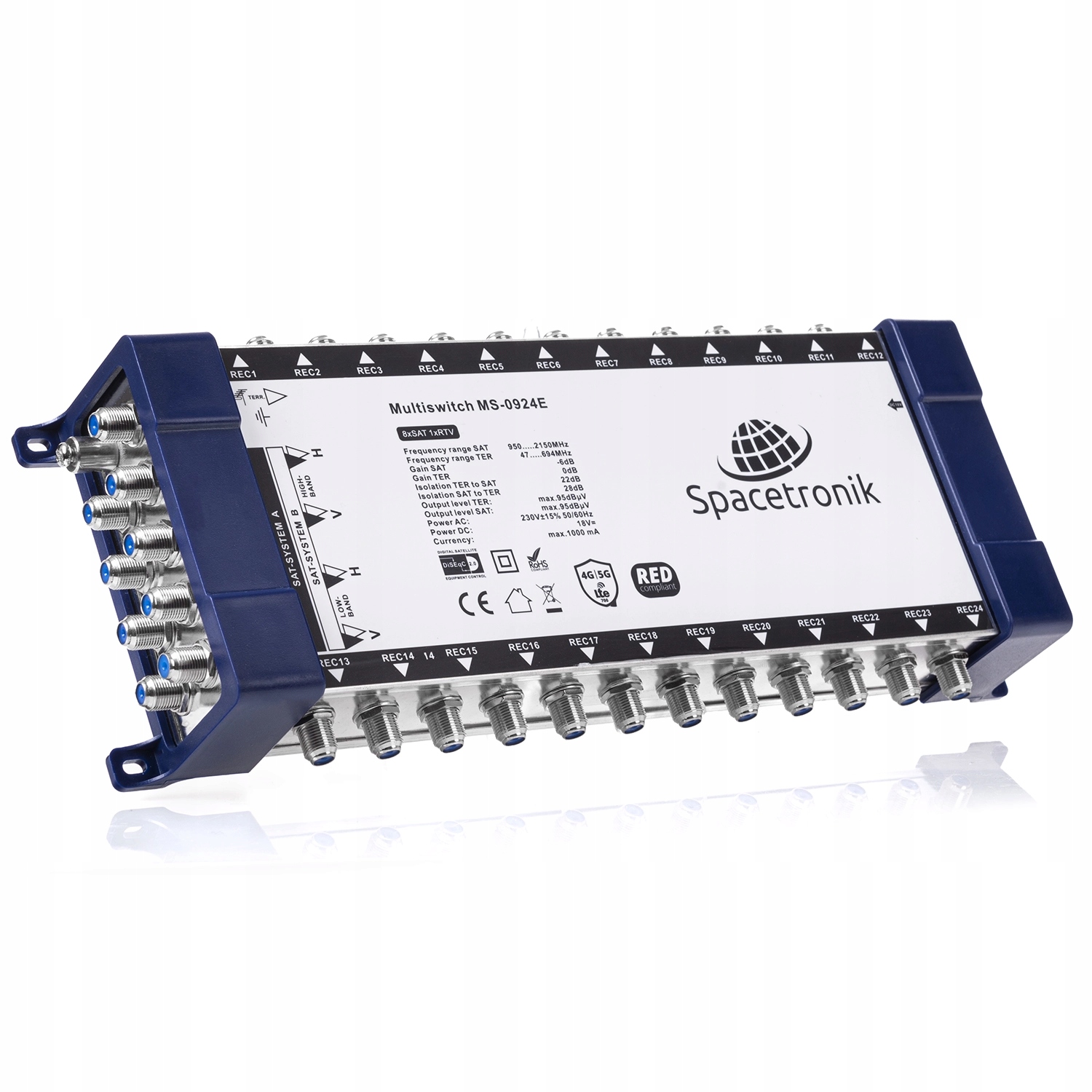

Термінальний мультисвіч 9/24 Spacetronik E-Series MS-0924E
Мультисвіч призначений для розширення внутрішньої антенної установки систем супутникового телебачення DVB-S2 і ефірного DVB-T/T2. Пристрій забезпечує розподіл супутникового та ефірного сигналу та підключення до 24 абонентських розеток RTV-SAT, супутникових тюнерів, DVB-T тюнерів тощо.
До чого підключити мультисвіч E-Series?
Мультисвіч автоматично розпізнає тип сигналу, який буде передано на тюнери. Установка повинна передбачати підключення мультисвіча до супутникової антени діаметром не менше 0,8 м або антени ефірного телебачення. Супутниковий і ефірний сигнали, що надходять від мультисвіча, розділяються за допомогою кінцевих абонентських розеток. Живлення мультисвіча здійснюється через зовнішнє джерело живлення, що усуває явище підвищеної робочої температури, яке є частою причиною пошкодження пристрою
Де встановити мультисвіч Spacetronik?
Під час встановлення пристрою, враховуйте існуючі умови встановлення щодо електроживлення:
- розташування подалі від погодних умов
- захист від доступу сторонніх осіб
- достатній вентиляція
Схема встановлення

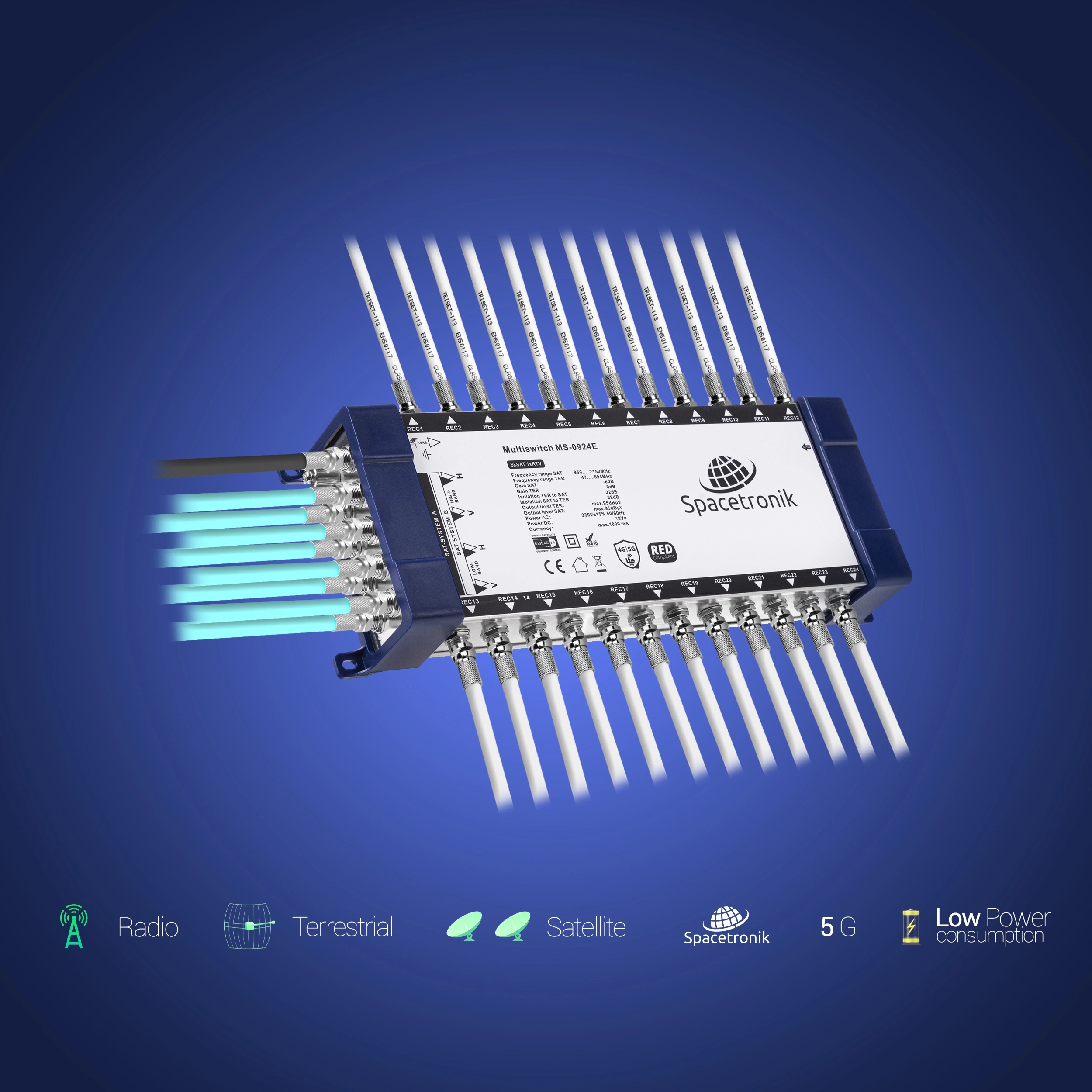

Встановлення мультиперемикача Eco версії Spacetronik дуже просте. На лівій стороні мультисвіча ми знаходимо 8 входів супутникового сигналу та 1 вхід Terriestal. З правого боку є вхідний порт живлення. Решта елементів - виходи підсумованого сигналу - SAT + DVB-T/T2
Що можна підключити до мультисвіча?
- два входи сигналу від конвертера SAT Quattro
- один вхід ефірного сигналу DVB-T/T2
- 24 комбінованих виходу сигналу SAT+DVB-T/T2
Технічні характеристики мультисвіча 9/24
Кількість входів: 8 SAT, 1 TER
Кількість виходів: 24
З'єднувачі: F гніздо
Діапазон частот SAT: 950-2150 МГц
Діапазон частот TER: 47-694 МГц
Посилення SAT: від -3 до 6 дБ
TER посилення: від -7 до 2 дБ
Ізоляція від TER до SAT: 30 дБ
Ізоляція від SAT до TER: 28 дБ
Ізоляція від розділення поляризації H/V: 25 дБ
Ізоляційний вихід - вихід TER: 22 дБ
Ізоляційний вихід - вихід SAT: 30 дБ
Вхід із втратою відбиття SAT: 10 дБ
Вихід із втратою відбиття SAT : 7 дБ
Втрати відбиття TER на вході: 11 дБ
Втрати на відбиванні TER на виході: 8 дБ
Вихідний рівень SAT (IMD3 - 35 дБ): 100 дБмкВ
Вихідний рівень TER (IMD3 - 60 дБ): 83 дБмкВ
Вхідний/вихідний імпеданс: 75 Ом
Живлення: макс. 18 В
