Multiswitch 9/32 Spacetronik E-Series MS-0932E
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 39
Просматривая «Multiswitch 9/32 Spacetronik E-Series MS-0932E» данный товар из каталога «Multiswitche», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
Термінальний мультисвіч 9/32 Spacetronik E-Series MS-0932E з блоком живлення
Мультисвіч призначений для розширення внутрішньої антенної установки систем супутникового телебачення DVB-S2 і ефірного DVB-T/T2 . Пристрій забезпечує розподіл супутникового та ефірного сигналу та підключення до 32 абонентських розеток RTV-SAT, супутникових тюнерів, DVB-T тюнерів тощо.
До чого підключати мультисвітч E-Series?
Мультиперемикач автоматично розпізнає тип сигналу, який буде передано на тюнери. Установка повинна передбачати підключення мультисвіча до супутникової антени діаметром не менше 0,8 м або антени ефірного телебачення. Супутниковий і ефірний сигнали, що надходять від мультисвіча, розділяються за допомогою кінцевих абонентських розеток. Мультисвіч живиться від зовнішнього джерела живлення, що усуває явище підвищеної робочої температури, яка є частою причиною пошкодження пристрою
Де встановити мультисвіч Spacetronik?
Під час встановлення пристрою враховуйте наявні умови монтажу щодо електроживлення:
- розташування подалі від впливу погодних умов
- захист від доступу неавторизованих осіб
- належна вентиляція
Схема встановлення

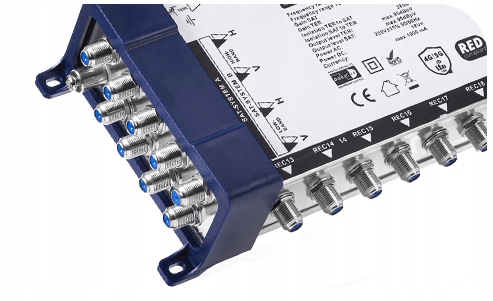

Встановлення мультиперемикача Eco версії Spacetronik дуже просте. На лівій стороні мультисвіча ми знаходимо 8 входів супутникового сигналу та 1 вхід Terriestal. З правого боку знаходиться розетка живлення. Решта елементів - виходи підсумованого сигналу - SAT + DVB-T/T2
Що можна підключити до мультисвіча?
- два входи сигналу від конвертера SAT Quattro
- один вхід ефірного сигналу DVB-T/T2
- 32 виходи підсумованого сигналу SAT+DVB-T/T2
УВАГА! Попередній перегляд фото
Технічні характеристики мультисвіча 9/32
Кількість входів: 8 SAT, 1 TER
Кількість виходів: 32
З'єднувачі: F гніздо
Діапазон частот SAT: 950-2150 МГц
Діапазон частот TER: 47-694 МГц
Посилення SAT: від -3 до 6 дБ
TER посилення: від -7 до 2 дБ
Ізоляція від TER до SAT: 30 дБ
Ізоляція від SAT до TER: 28 дБ
Ізоляція від розділення поляризації H/V: 25 дБ
Ізоляційний вихід - вихід TER: 22 дБ
Ізоляційний вихід - вихід SAT: 30 дБ
Вхід із втратою відбиття SAT: 10 дБ
Вихід із втратою відбиття SAT : 7 дБ
Втрати відбиття TER на вході: 11 дБ
Втрати на відбиванні TER на виході: 8 дБ
Вихідний рівень SAT (IMD3 - 35 дБ): 100 дБмкВ
Вихідний рівень TER (IMD3 - 60 дБ): 83 дБмкВ
Вхідний/вихідний імпеданс: 75 Ом
Живлення: макс. 18 В
