MUSICIAN AUDIO PEGASUS

DAC R2R 24 bit / 1536 kHz R2R + 6 bit DSD цифро-аналоговий перетворювач

Сріблястий колір - виставкова копія - може мати незначні подряпини

Чорні фотографії лише для ілюстрації

MUSICIAN AUDIO PEGASUS 24Bit/1536kHz 24Bit R2R + 6BIT DSD — це унікальний повністю симетричний висококласний резистивний ЦАП від Musician Audio, сконструйований таким чином, щоб ви відчутно відчули атмосферу, простір і колір відтворюваної музики, на відміну від технічні ЦАП Delta Sigma

Характеристики пристрою:

• Власна архітектура R2R + DSD
• Повністю симетричний 24BIT R2R + 6BIT DSD (24-градусні FIR-фільтри) < /li>
• Модуль джерела живлення з низьким рівнем шуму
• Буфер FIFO
• Обробка цифрового сигналу через мікросхему FPGA
• Підтримує DSD1024, PCM1536 на портах USB та I2S (Вихідне аудіо має бути сумісним із рідним аудіоінтерфейсом)
• Власне рішення USB Audio через розширений мікроконтролер на базі STM32F446 на базі AMR
• Ліцензований драйвер для Mac і Linux не потрібен

Сходова схема R2R

Pegasus від Musician Audio — це цифро-аналоговий перетворювач на основі сходової схеми R2R. Він перетворює кожен із 5 цифрових входів: USB, коаксіальний, оптичний, AES/EBU, IIS у аналоговий у симетричній формі на роз’ємах XLR або асиметричній на роз’ємах RCA, забезпечуючи неперевершену якість аналогового звуку та, перш за все, простір та атмосферу, дихання і музикальність. Цифро-аналоговий перетворювач побудовано на передовому мікроконтролері MCU-AMR STM32F466 із цифро-аналоговою схемою, створеною за допомогою сходів резисторів, керованих окремою системою обробки, яка незалежно декодує сигнали PCM у 24 біта та сигнали DSD у 5 біти. Спеціальна кнопка NOS дозволяє включити або вимкнути розгін - що важливо для якості низькобітрейтних сигналів PCM 44 і 48 кГц. Увімкнення системи NOS покращує чутність високочастотних деталей.

Надійна якість виготовлення

Пристрій виготовлено з міцного алюмінію, немагнітного металу, який не викликає вихрових струмів. Пристрій стоїть на трьох алюмінієвих ніжках, закріплених гумовими накладками. Корпус сріблястий або чорний. На передній частині розташовані червоні мініатюрні світлодіоди (світяться з помірною яскравістю), що інформують про стан пристрою та активний вхід. Час прогріву цього унікального ЦАП становить близько тижня роботи з USB або SPDIF або 300 годин в режимі очікування, його найкращі властивості будуть відомі лише після цього часу. Не рекомендується підключати виходи XLR і RCA одночасно час, що погіршує спільний сигнал. Навіть при вимкнених приймачах сигналу Pegasus на його аналогових виходах з'являється напруга. Щоб отримати найкращі результати, використовуйте збалансовані виходи XLR.

Захист від перешкод

У комплект не входить пульт дистанційного керування, а ЦАП не має вбудованого попереднього підсилювача. Що стосується конструкції ЦАП, то товсті металеві пластини з обох сторін забезпечують захист від зовнішніх полів і радіоелектричних перешкод. Силіконові накладки під міцними металевими ніжками забезпечують ефективне гасіння вібрації. Суцільна передня панель, виготовлена ​​з цілісного шматка металу, має товщину приблизно 1,5 см і забезпечує стабільність і ідеальне поєднання з іншими елементами корпусу. Усі гвинти встановлені на задній панелі пристрою для більш чистого та елегантного вигляду. Світлодіоди на передній панелі мають низьку інтенсивність і не створюють відблисків у темній кімнаті. Доступні версії: анодований сріблястий або чорний анодований. Все це доповнюється точним і легким для читання лазерним гравіюванням логотипом на передній панелі. Кути пристрою закруглені, що полегшує маневрування з дорогою аудіотехнікою. Кнопки на одному рівні з передньою частиною пристрою запобігають їх випадковому натисканню та захищають під час транспортування.

Конфігурація контактів I2S:

Наразі не існує єдиного промислового стандарту сигналу I2S (IIS). Клієнт, який використовує цей стандарт, повинен правильно налаштувати підключення, щоб отримати задовільний звук якісний результат.

Хороший спосіб — порівняти звук на виходах SPDIF і I2S одного транспорту.

Більшість програвачів SACD мають перетворення DSD у PCM на виході SPDIF і Сигнал PCM може бути декодований Musician Audio Pegasus.

p>

Порт I2S, виконаний як HDMI, не є типовим мультимедійним портом HDMI – він підтримує протокол I2S і може використовуватися для підключення до певне джерело звуку в цьому форматі, наприклад, CDT2-MK2 від Jay's Audio, Soundaware D300/REF streamer, Pink Faun i2s bridge, PSAudio Memory Player тощо.

Крім того, через відсутність стандарту I2S, роз’єми цього порту налаштовано на роботу з якомога більшою кількістю пристроїв введення I2S, проте виробник не може гарантувати сумісність з усіма джерелами звуку I2S.

Одиний екранований тороїдальний силовий трансформатор

Pegasus має один екранований тороїдальний силовий трансформатор, і відносно низьке тепловиділення означає, що навіть після 24 годин безперервної роботи ЦАП ледве теплий. Модульні регулятори напруги зменшують пульсації після того, як змінні сигнали проходять через випрямні мости, а невелика кількість електролітичних конденсаторів, що використовуються порівняно з іншими продуктами, означає відсутність подовження часу проходження сигналу через системи формування та, отже, найкоротшу перехідну реакцію системи на збудження. . Пристрій досить великий, але не такий, щоб бути незручним, а його мінімалістичний дизайн ідеально впишеться у вітальню як доповнення до динаміків та аудіотранспорту.

Надзвичайно точні резистори

Сходовий ЦАП R2R вимагає використання найточніших резисторів із мінімальним допуском через те, що вони виконують найважливішу роботу. Тут Музикант використав прецизійні резистори з класом точності 0,005%. Виробник проектував згадані резистори як стереомодулі, створюючи повністю симетричну структуру, на відміну від конкуруючих структур. Сходова мережа R2R керується процесором ARM і FPGA від Altera Cyclone IV.

Танталові конденсатори з низькими втратами

В аналоговій частині Pegasus використовує танталові конденсатори з низькими втратами, які можна знайти в набагато дорожчих конструкціях. Ви також можете побачити багато конденсаторів, розроблених спеціально для аудіо, таких як Wima, що підтверджує клас пристрою.

Вихідний каскад складається з 8 транзисторів, що корисно для швидкої та енергійної музики.

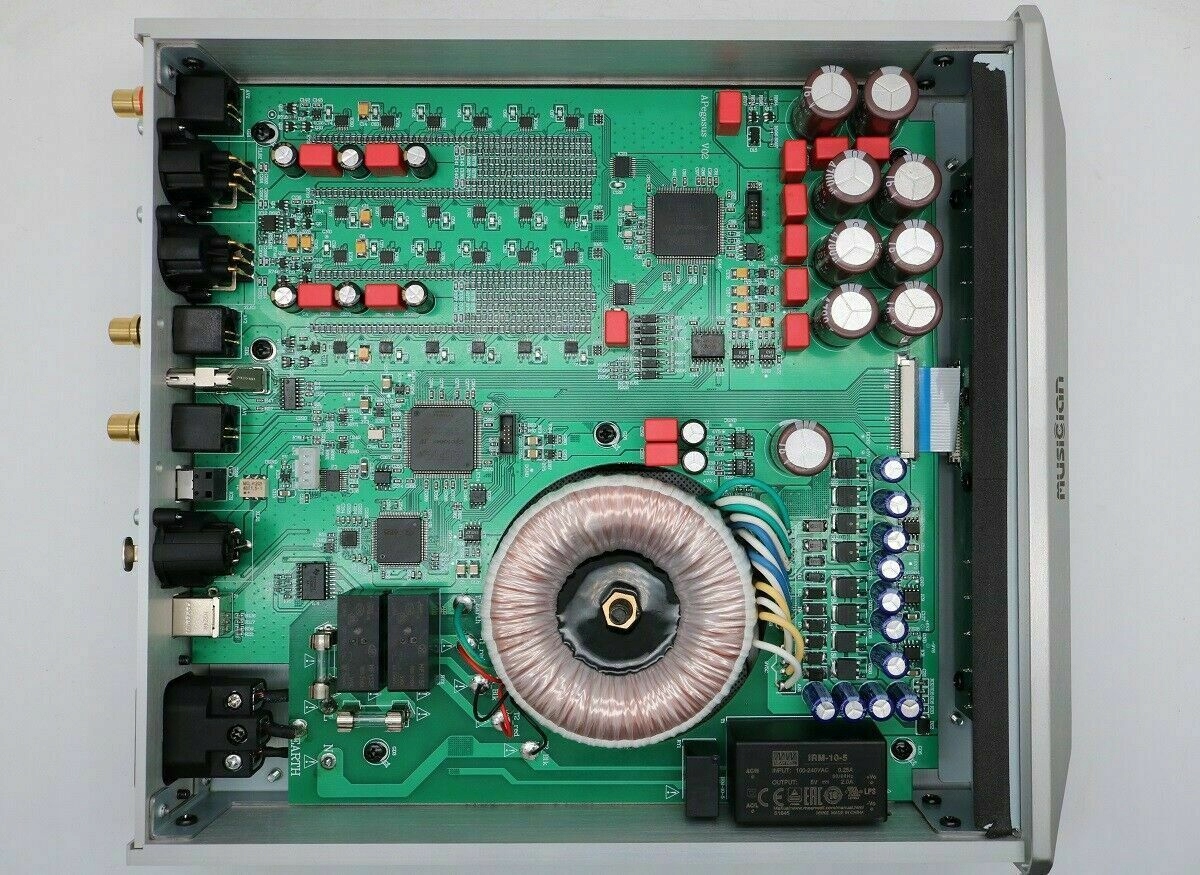

Тільки дивлячись на конструкцію ЦАП, можна побачити надійність і високу якість виготовлення пристрою, що підтверджено роботою Pegasus, яка забезпечує найкращі враження від прослуховування.

Технічні характеристики

DSD

DSD64-DoP на всіх входах

DSD1024 на USB та входах I2S

PCM b>

24 біти / 44.1, 48, 88.2, 96, 176.4, 192 кГц на всіх входах

1536 кГц на вході USB та I2S

Режими дискретизації:без передискретизації NOS / передискретизації OS (розгін увімкнено)

Цифрові входи

1x коаксіальний до RCA

1x оптичний

1x USB

1x AES/EBU

1x I2S через HDMI LVDS

Аналоговий виходи

RCA: 2.2Vrms，625Ω

XLR: 4.4Vrms，1250Ω

Частотна характеристика: 10 Гц ~ 60 кГц

THD+N: 0,002%

Точність резистора: 0,005%

Співвідношення сигнал/шум: 123 дБ (зважений)

Динаміка: >120 дБ

Дані про живлення: 110-240 В змінного струму, 50/60 Гц

Споживання електроенергії: ≤20 Вт

Розміри: 280 x 250 x 50 мм

Розміри упаковки: 375 x 330 x 115 мм

Вміст упаковки: ЦАП , кабель живлення

Вага: 3,9 кг

Колір: сріблястий
