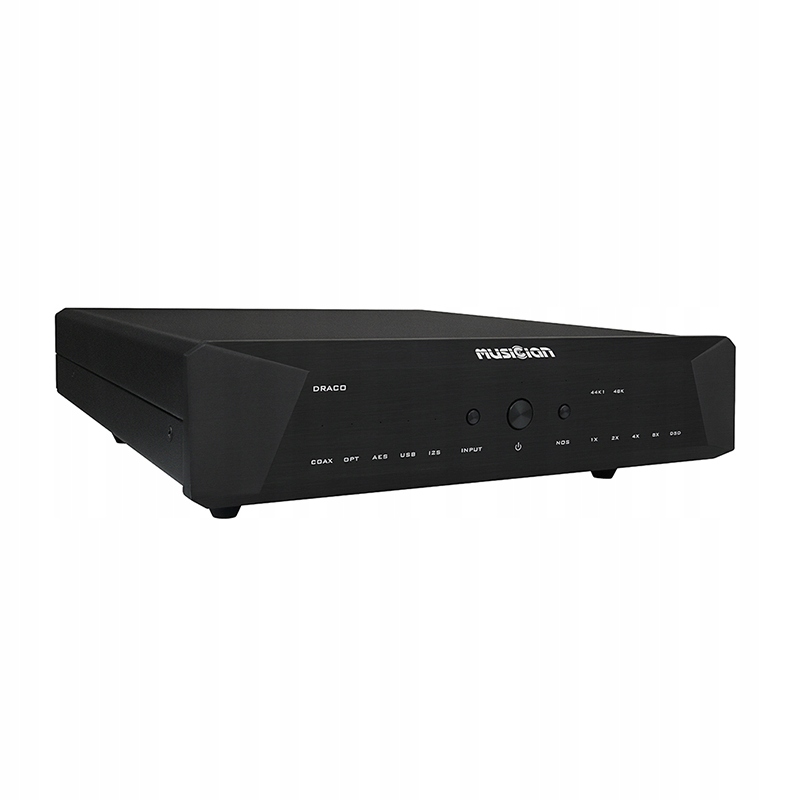

ЦАП-конвертер Musician Audio DRACO R2R

Колір: чорний

Стан: виставковий, 100% новий, може мати незначні подряпини

Характеристики пристрою:

• ЦАП R2R 24 біт/1536 кГц R2R DSD
• Повністю симетричний у структурі сходів< /li>
• Сигнали DSD до 1024
• PCM до 1536 кГц
• Цифрові входи: USB, I²S LVDS через HDMI, оптичний, коаксіальний, AES/EBU
• Аналогові виходи: незбалансований RCA, збалансований XLR
• Чорний колір

Musician Audio Draco — це унікальний, простий за конструкцією: повністю симетричний ЦАП високого класу R2R сходового типу від Musician Audio, розроблений таким чином, щоб ви могли відчутно відчути атмосферу, простір і колір відтвореної музики, на відміну від технічних Аудіоперетворювачі Delta Sigma. DRACO є наймолодшим у сімействі сходових перетворювачів Audio Musician: Pegasus і Aquarius. Від старших побратимів відрізняється використанням резисторів з точністю 0,01% і меншою кількістю сходів у порівнянні з Водолієм. Однак за менші гроші він пропонує величезні переваги сходової структури ЦАП, відсутність розгону — режим NOS і більш «аналоговий» звук, зручніший для людського вуха порівняно з популярними рішеннями Delta Sigma (наприклад, Matrix Audio).

Draco від Musician Audio — це цифро-аналоговий перетворювач на основі схеми R2R. Він перетворює кожен із 5 цифрових входів: USB, коаксіальний, оптичний, AES/EBU, IIS у аналоговий у симетричній формі на роз’ємах XLR або асиметричній на роз’ємах RCA, забезпечуючи неперевершену якість аналогового звуку та, перш за все, простір та атмосферу, дихання і музичність.

Це ще один третій ЦАП від компанії, чия назва говорить про це, за задумом дизайнера він простіше і дешевше першої моделі Pegasus, але технічно багато в чому їй не поступається. У внутрішній структурі ЦАП були використані різні матеріали та інша структура матриці сходів резисторів. Архітектура драбини резистора подібна до вищих моделей: Aquarius і Pegasus. Конструкція R2R вимагає індивідуального підбору прецизійних резисторів з класом допуску 0,01%. Якість і точність вибору елементів і індивідуально написані алгоритми керування визначають клас пристрою.

Передача неспотвореного аудіосигналу контролюється програмованою системою Altera Cyclone IV EP4CE6E2208N FPGA і подається на розширений мікроконтролер MCU за допомогою Технологія AMR STM32F466 із цифрово-аналоговою схемою, створеною за допомогою техніки драбини керованих резисторів, забезпечує досягнення стандарту аудіо hifi. Спеціальна кнопка NOS дозволяє включити або вимкнути розгін - що важливо для якості низькобітрейтних сигналів PCM 44 і 48 кГц. Включення системи NOS покращує чутність високочастотних деталей. Передня панель пристрою виконана з шліфованого алюмінію, як у Pegasus, а внутрішній корпус зі сталевих пластин, пристрій стоїть на трьох алюмінієвих ніжках, закріплених гумовими накладками. Корпус сріблястий або чорний. На передній панелі є червоні мініатюрні світлодіоди (світяться з помірною яскравістю), які інформують про стан пристрою та активний вхід.

Час прогріву цього унікального ЦАП становить близько тижня роботи з USB або SPDIF або 300 годин у режимі очікування, і його найкращі властивості стануть відомі лише після закінчення цього часу.

Це не так рекомендовано підключати виходи XLR і RCA одночасно, що погіршує спільний вихідний сигнал. Навіть при вимкнених приймачах сигналу Pegasus на його аналогових виходах з'являється напруга. Щоб отримати найкращі результати, використовуйте збалансовані виходи XLR.

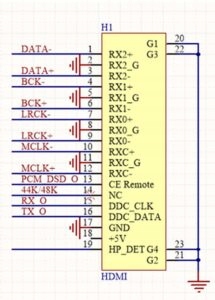

Конфігурація контакту I2S:

Наразі не існує єдиного промислового стандарту сигналу I2S (IIS). Клієнт, який використовує цей стандарт, повинен правильно налаштувати підключення, щоб досягти задовільних результатів якості звуку. Хороший спосіб - порівняти звук на виходах SPDIF і I2S одного транспорту. Більшість програвачів SACD мають перетворення DSD у PCM на виході SPDIF, а сигнал PCM може бути декодований Musician Audio Pegasus. Порт I2S, створений як HDMI, не є типовим мультимедійним портом HDMI – він підтримує протокол I2S і може використовуватися для підключення до певного джерела звуку в цьому форматі, наприклад, CDT2-MK2 від Jay's Audio, Soundaware D300/REF streamer, Pink Faun i2s bridge, PSAudio Memory Player тощо. Крім того, через відсутність стандарту I2S роз’єми цього порту налаштовані на роботу з якомога більшою кількістю пристроїв введення I2S, однак виробник не може гарантувати сумісність з усіма I2S. аудіоджерела.

Список перевірених пристроїв із виходом I2S:

CDT MK2 Jay's Audio, Matrix SPDIF 2 USB, SOUNDAWARE D280, Gustard U16, Singxer SDA-1, Pink Faun I2S Bridge

У комплект не входить пульт дистанційного керування, а ЦАП не має вбудованого попереднього підсилювача - рекомендовані зовнішній попередній підсилювач і підсилювач для навушників Musician Audio Andromeda

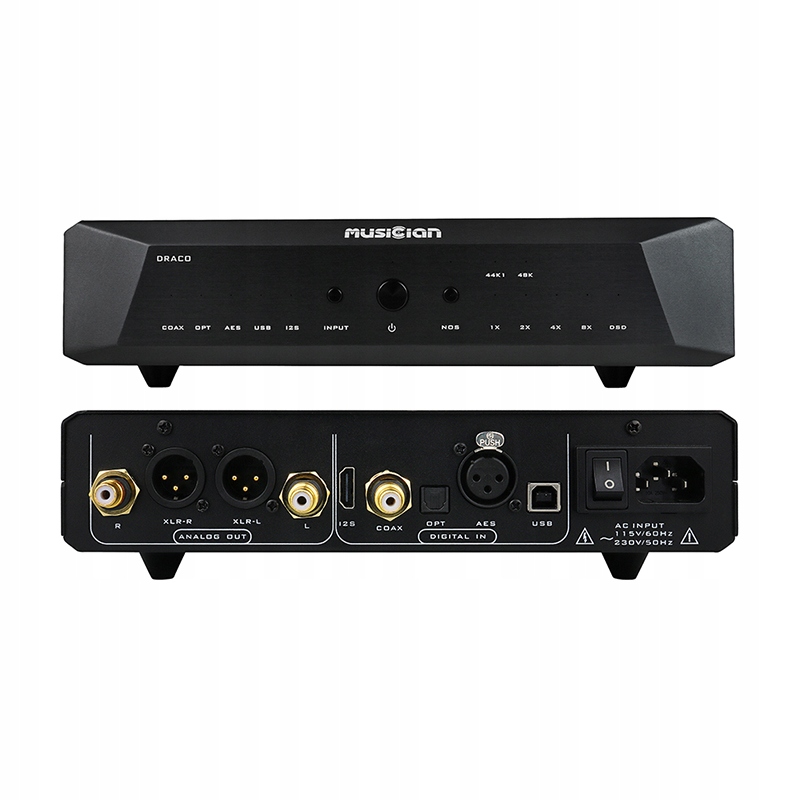

Щодо конструкції ЦАП, товстий металеві пластини з обох сторін забезпечують захист від зовнішнього поля та радіоелектричних перешкод. Силіконові накладки під міцними металевими ніжками забезпечують ефективне гасіння вібрації. Суцільна лицьова панель, виготовлена ​​з цілісного шматка металу, має товщину приблизно 1,5 см і забезпечує стабільність і ідеальне прилягання до решти корпусу.

Усі гвинти кріпляться на задній частині пристрою для очищення. і більш елегантний вигляд. Світлодіоди на передній панелі мають низьку інтенсивність і не створюють відблисків у темній кімнаті. Доступні версії: анодований сріблястий або чорний анодований. Все це доповнюється чітким і легким для читання лазерним гравіюванням логотипом на передній панелі.

Кути пристрою закруглені, що полегшує роботу з дорогою аудіотехнікою. Кнопки, розташовані врівень із передньою частиною пристрою, запобігають їх випадковому натисканню та захищають під час транспортування.

Draco має одноекранований тороїдальний трансформатор живлення, а відносно низьке виділення тепла означає, що навіть через 24 години безперервна робота, ЦАП ледь гріється. Модульні регулятори напруги зменшують пульсації після того, як змінні сигнали проходять через випрямні мости, а невелика кількість електролітичних конденсаторів, що використовуються порівняно з іншими продуктами, означає відсутність подовження часу проходження сигналу через системи формування та, отже, найкоротшу перехідну реакцію системи на збудження. .

Пристрій досить великий, але не такий, щоб бути незручним, а його мінімалістичний дизайн ідеально підходить для вітальні як доповнення до динаміків та аудіотранспорту.

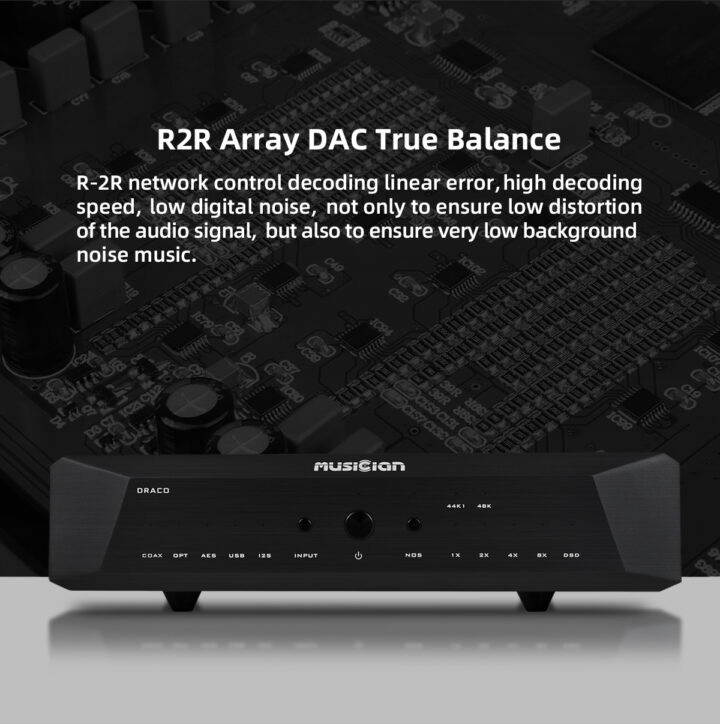

Сходовий ЦАП R2R вимагає використання резисторів найвищої точності з мінімальним допуском через те, що вони виконують найважливішу роботу. У версії популярного ЦАП DRACO Музикант використовував прецизійні резистори з класом точності 0,01%. У вищих моделях використовуються класи резисторів з точністю до 0,005%.Виробник проектував згадані резистори як стереомодулі, створюючи повністю симетричну структуру, на відміну від конкуруючих структур.

Сходова мережа R2R керована. процесором ARM і системою FPGA від Altera Cyclone IV .

Технічні дані

• Власна архітектура R2R
• Резистори з точністю 0,01%
• Апаратне декодування DSD
• Буфер FIFO
• Симетричний і асиметричний вихід
• Вимкнути: кнопка режиму очікування/увімкнення
• NOS: кнопка ввімкнення/вимкнення передискретизації та світлодіодний індикатор вихідної роздільної здатності дискретизації
• Цифрова обробка сигналу за допомогою FPGA< /li >
• Підтримує DSD1024, PCM1536 на портах USB та I2S (джерело аудіо має бути сумісним із рідним аудіоінтерфейсом)
• Власне рішення USB Audio на процесорі STM32F446 – мікроконтролер на основі ARM
• Драйвер Aoshida Thesycon Windows, драйвери Mac OS і Linux непотрібні.

DSD

• DSD64- на оптичному , коаксіальний та входи AES/EBU
• DSD1024, PCM 1,536 МГц на входах USB та I2S

PCM

• 24 біти / 44.1, 48, 88.2, 96, 176.4, 192 кГц на всіх входах
• 1536 кГц на входах USB та I2S

Режими дискретизації: немає -Oversampling NOS (розгін вимкнено)/ Oversampling OS (розгін увімкнено)

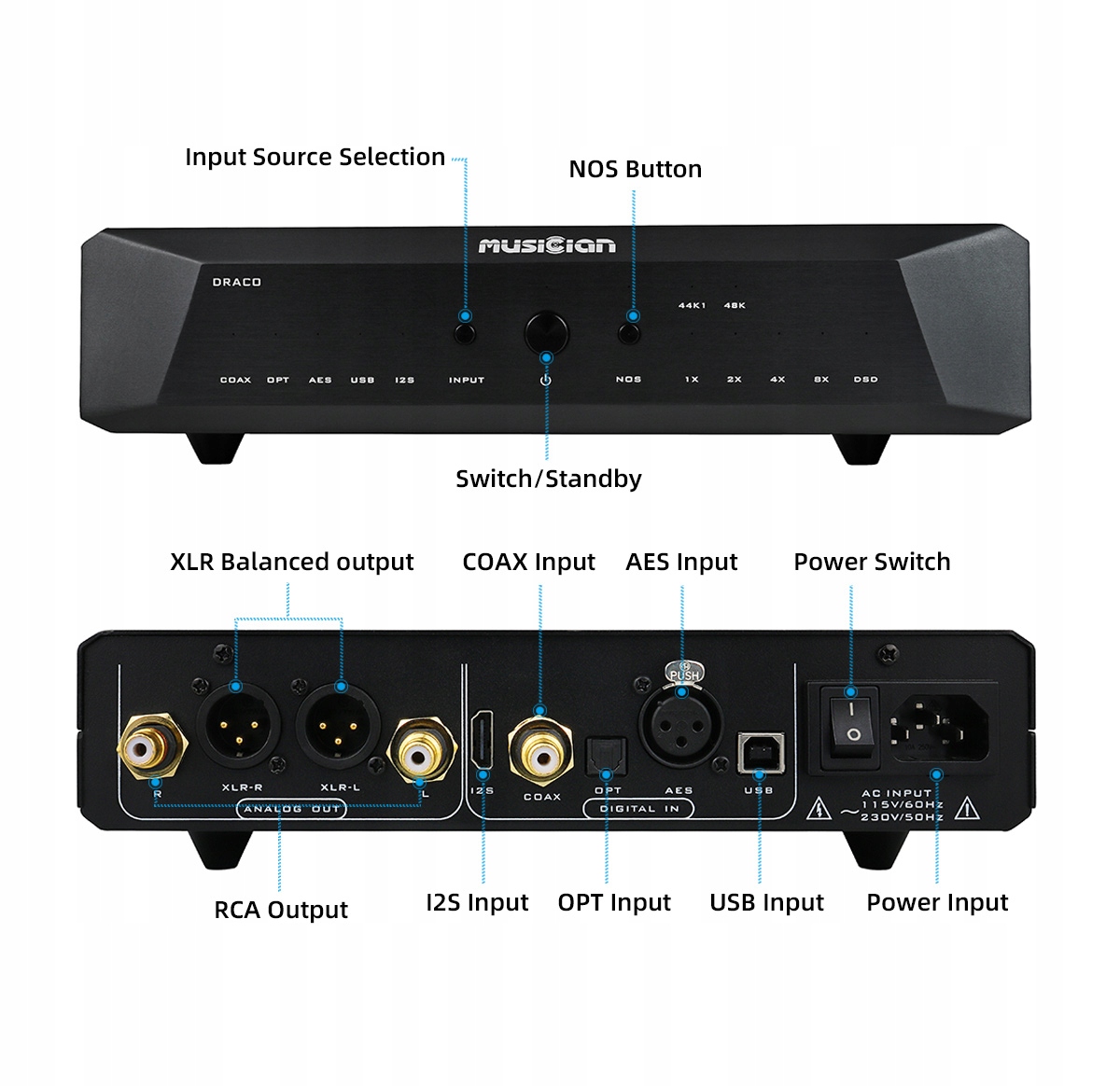

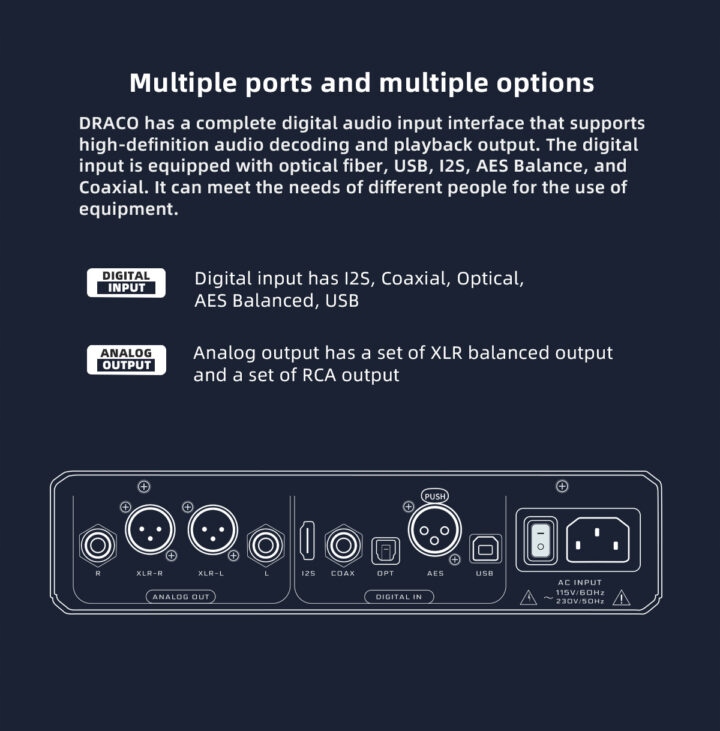

Цифрові входи:

• 1x коаксіальний до RCA < /li>
• 1x оптичний
• 1x USB
• 1x AES/EBU
• 1x I2S через HDMI LVDS

Аналогові виходи:

• несиметричний RCA
• симетричний XLR

Технічні параметри

• Вихідна напруга PCM (@ 0 дБ, 1 кГц)

  - XLR: 2,8 В (середньоквадратичне значення)

  - RCA: 1,4 В (середньоквадратичне значення)

• Вихідна напруга DSD ( @ 0 дБ, 1 кГц)

  - XLR: 2 В (середньоквадратичне значення)

  - RCA: 1 В (середньоквадратичне значення)

• THD

  - XLR: 0,0016%

  - RCA: 0,007%

• Співвідношення сигнал/шум

  - XLR: 126 дБ

  - RCA: 111 дБ

• Пропускна здатність передачі @ +1/-3 дБ

  - XLR: 10 Гц-85 кГц

  - RCA: 10 Гц-85 кГц

• Динаміка

  - XLR: 110 дБ

• p>

  - RCA: 119 дБ

• Фазові спотворення: XLR: 0,016°, RCA: 0,031°
• Шум: XLR : 1,3 мкВ (середньоквадратичне значення), RCA: 4 мкВ (середньоквадратичне значення)< /li>
• Параметри живлення: 110-240 В змінного струму, 50/60 Гц
• Споживання електроенергії при 0 дБ, 1 кГц, 230 В змінного струму: 5,6 Вт
• Розміри : 280 x 250 x 50 мм< /li>
• Розміри упаковки: 375 x 330 x 115 мм
• Вміст упаковки: 1x ЦАП, 1x кабель живлення
• Вага: 3,9 кг
