НАБІР ЦАНГ ER40 24 шт.
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 14
Покупая «НАБІР ЦАНГ ER40 24 шт.» данный товар из каталога «Держатели и приспособления для крепления» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

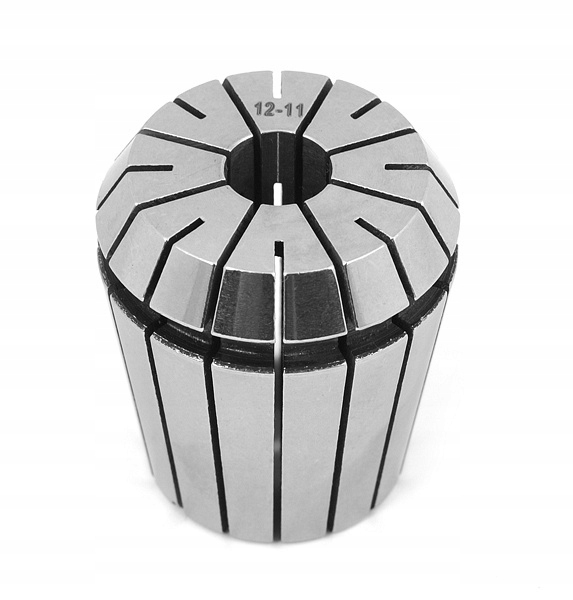

НАБІР ЦАНГИ COLLETES ER40 DIN6499B
24 шт.
каталожний номер: 10154
ДІАПАЗОН 3-26мм

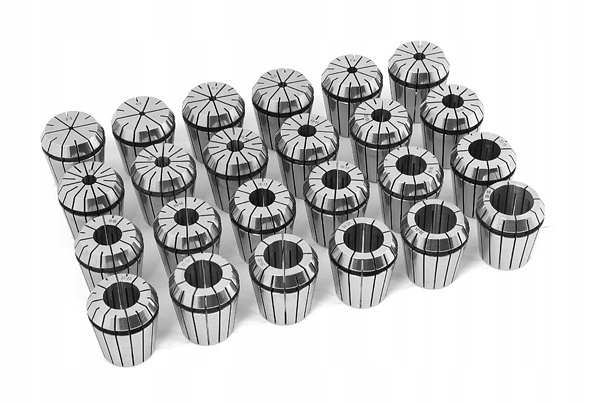

Набір у пластиковій упаковці.
Набір містить такі розміри:
(3-2), ( 4-3),(5-4),(6-5),(7-6),(8-7),(9-8),
(10-9),( 11 -10),(12-11),(13-12)
(14-13),(15-14),(16-15),(17-16),(18- 17) ),
(19-18),(20-19),(21-20),(22-21),(23-22),
(24) -23 ),(25-24),(26-25)
Нижче наведено креслення з технічними даними, лише розмір d є взаємозамінним (залежно від рукава, інші розміри однакові для всіх розмірів .)
Максимальні монтажні діаметри гільз ER:
ER16mm - dmax- 10mm
ER20mm - dmax- 13mm
ER25mm - dmax- 16mm
ER32mm - dmax- 20mm
ER40mm - dmax-26mm
На інших аукціонах ви знайдете рукава інших розмірівта багато інших інструментів.
1. Установка цанги в гайку тримача.
2. Втулка встановлена правильно.
3. Зняття цанги.
Інструкції зі складання:
- вставте втулку в гайку під кутом,
- зачепити його каналом за ексцентричний або циліндричний виступ гайки (рис. 1)
- вони втиснуть втулку в гайку (рис. 2)
- закрутіть гайку з запресованою втулкою в тримач, щоб можна було встановити інструмент.
