Набір DiY для навчання паянню SMD і SMT компонентів

Якщо ви тільки починаєте свою пригоду з електронікою або, можливо, у вас ще не було можливості паяти елементи на поверхні (SMD), цей набір створено саме для вас. Це дозволяє вам перевірити свої навички паяння, але ви також можете потренуватися, при яких значеннях температури утворюються «гарні припої» і при яких вони перегріваються (тоді олово стає тьмяним, розшаровується або «тягне» саме за кінчик).

Пам'ятайте, що вибір правильної температури - це ще не все. Потрібно правильно підібрати пінцет, товщину і форму жала паяльника, а також важливим питанням є відповідне дозування олова і флюсу. Товщина олова також важлива.

Я використовую від 0,2 до 0,5 мм залежно від типу та розміру спаяних елементів, наприклад, для:

інтегральних схем (наприклад, SO16), резисторів і конденсаторів (розмірів 0603, 0805) або транзисторів (наприклад, SOT23), я використовую 0,2-0,3 мм олова,

тоді як, наприклад, для резисторів і конденсаторів від розміру 1206 і вище я використовую товщину 0,5 мм.

Це лише лагідні поради з мого боку, насправді кожен має вибрати всі параметри відповідно до власних уподобань.

Цей набір призначений, серед іншого, щоб ви могли вибрати відповідні значення та параметри методом проб і помилок.

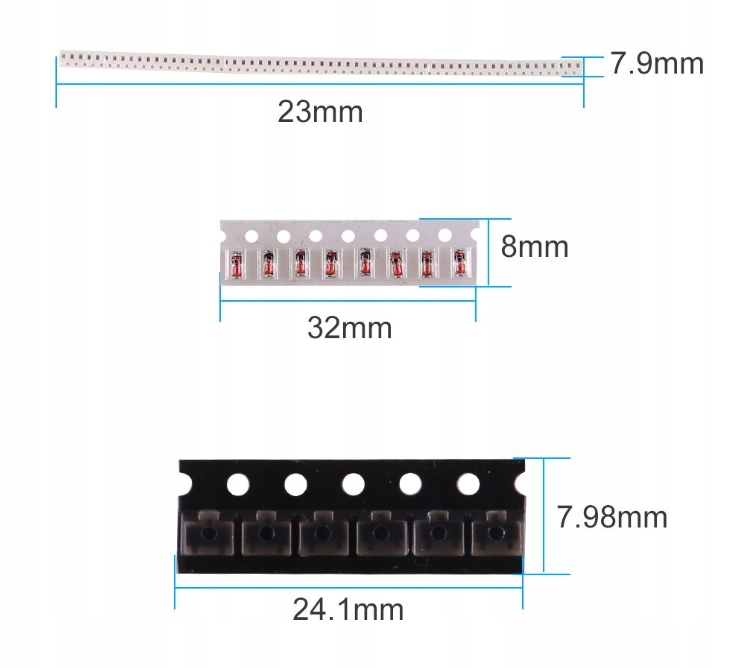

Набір включає:

• резистори SMD 0805 x 40 шт.
• конденсатори SMD 0805 x 18 шт.
• діоди SMD 1206 х 8 шт.
• схеми в корпусі SO-14 х 1 шт.
• схеми в корпусі СО-16 х 1 шт
• транзистори в СОТ-23 х 6 шт
