Набір для вимірювання довжини PD4 метр датчик індикатор контролер
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 88
Просматривая «Набір для вимірювання довжини PD4 метр датчик індикатор контролер», вы можете быть уверены, что данный товар из каталога «Контроллеры и регуляторы» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Набір для вимірювання - лічильник довжини PD4
Готовий вимірювальний набір для вимірювання довжини елементів на виробничій лінії є надзвичайно корисним інструментом у різних галузях промисловості, таких як виробництво, пакування та логістика. Застосування такого вимірювального набору численні. Його можна використовувати для моніторингу виробництва, забезпечення якості, контролю процесів пакування або навіть збору статистичних даних про довжину виготовлених елементів. Завдяки точності та швидкості вимірювань такі набори дозволяють значно підвищити ефективність та якість виробничих процесів.
Технічні дані
- Живлення: кодер: 5-26 В постійного струму, лічильник імпульсів: 185-230 В змінного струму
- Вихід: реле AL1, реле AL2
- Макс. навантаження: Кодер: 40 мА, Лічильник імпульсів: 3 А
- Діапазон: Лічильник: 1-999999
- Дисплей: PV (поточне значення), SV (задане значення)
- Розмір: Метр: 48x48x100 мм
- Кабель датчика: Кодувальник: гума
- Встановлення: Лічильник: вбудований
- Вимірювання: Довжини
- Вбудоване джерело живлення: Лічильник: 12 В постійного струму/100 мА
- Швидкість підрахунку: 10 кГц, 1 Гц, 1 кГц, 30 Гц, 5 Гц
- Масштаб: 0,001- 999999
- Діаметр валу: Енкодер: 6 мм
- Довжина кабелю: Енкодер : 2 м< /li>
- Підкладка: Колесо: Гумове покриття
- Зовнішній діаметр: Колесо: 95,5 мм
- Тип вхідного сигналу:NPN, PNP
Застосування
- Вимірювання довжини елементів за допомогою інкрементних кодерів і аксесуарів.
- Вимірювання довжини елемента при обробці пластмас і текстильна промисловість.< /li>
- Перетворення кількості імпульсів від кодера для обчислення довжини деталі.
- Точне визначення позиції продукту (наприклад, у ЧПК або пакувальних машинах).

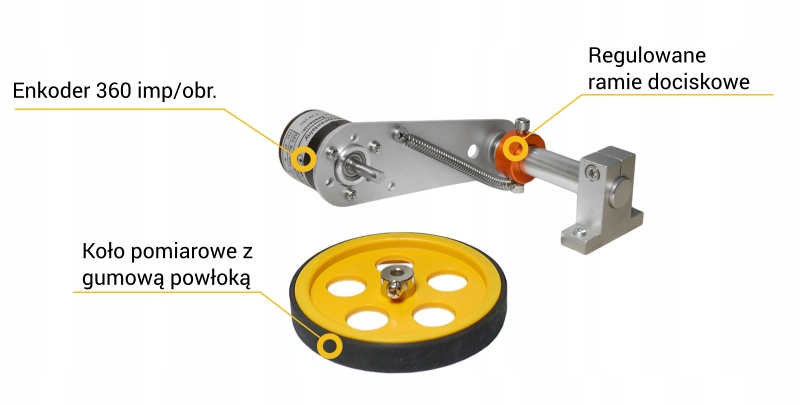

Набір складається з:

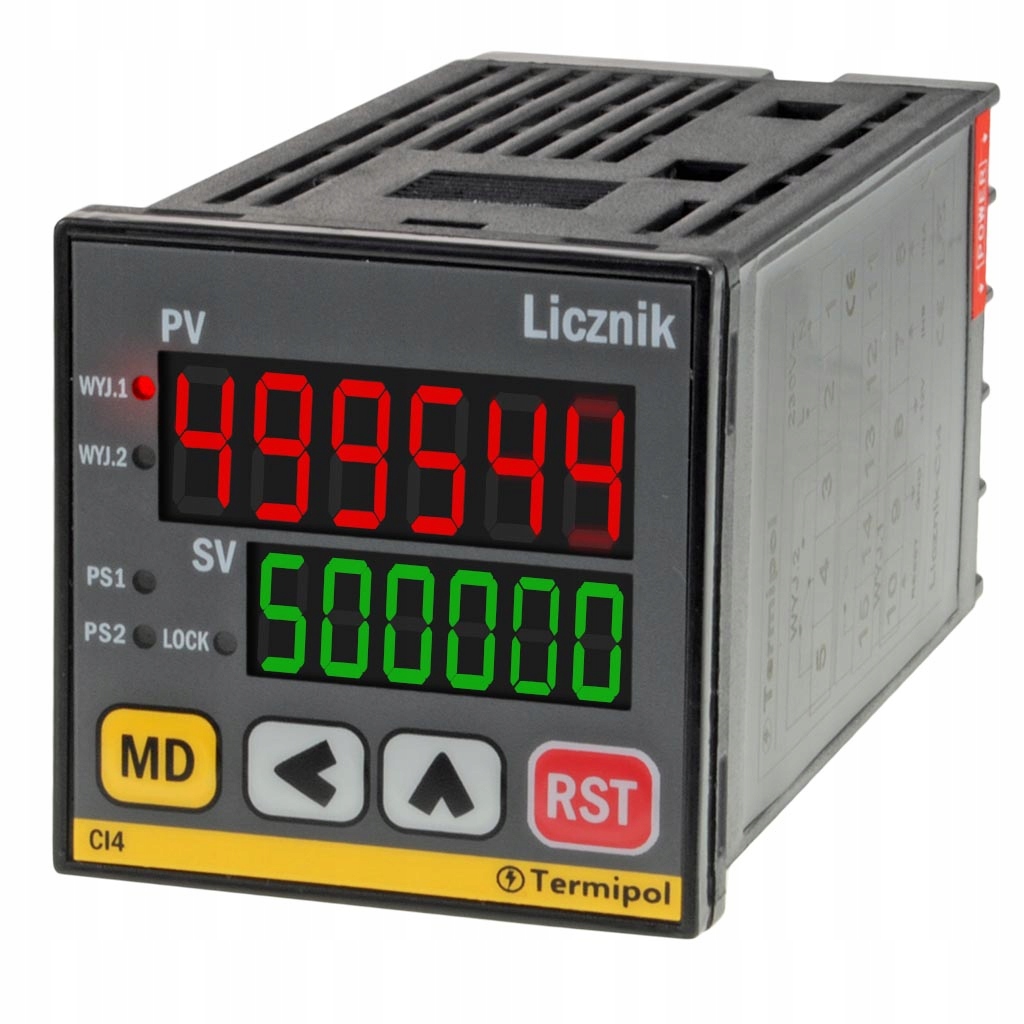

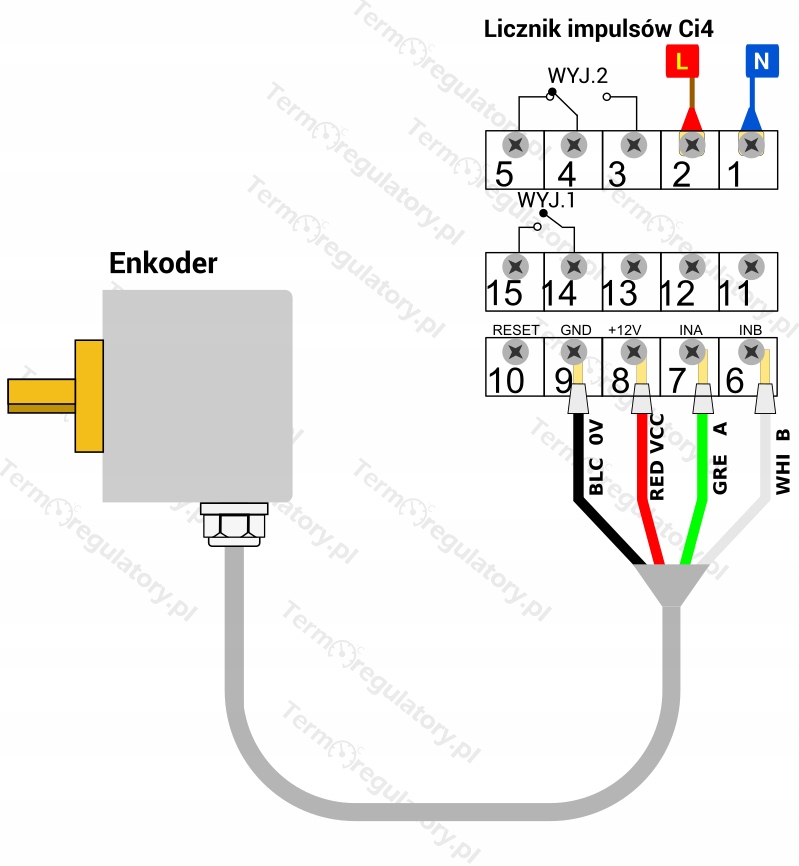

Лічильник імпульсів CI4
Призначений для роботи з датчиками наближення та інкрементними кодерами. Має функцію попереднього дільника та два релейні виходи.

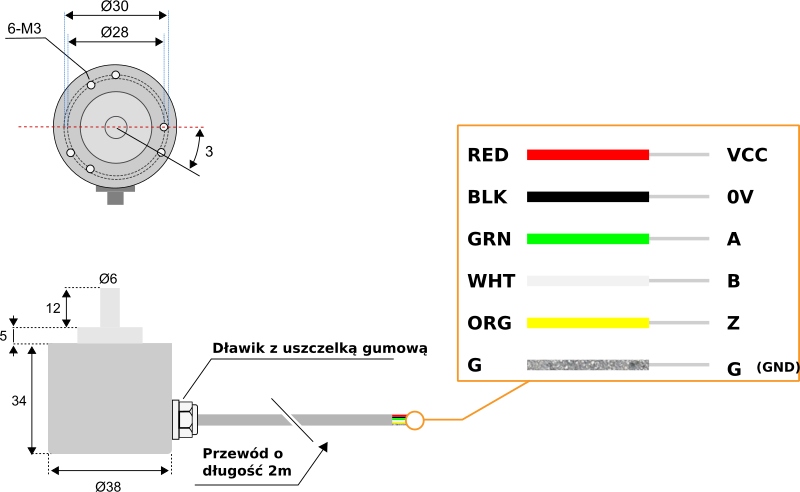

Інкрементний кодер HY38-360
Імпульсний інкрементний кодер на 360 обертів. 5–26 В постійного струму, тип виходу Push-Pull, сигнал ABZ, усічений вал 6 мм.

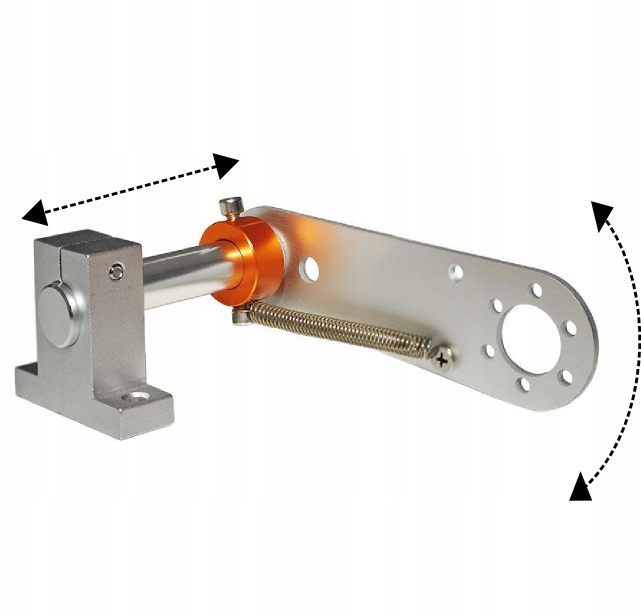

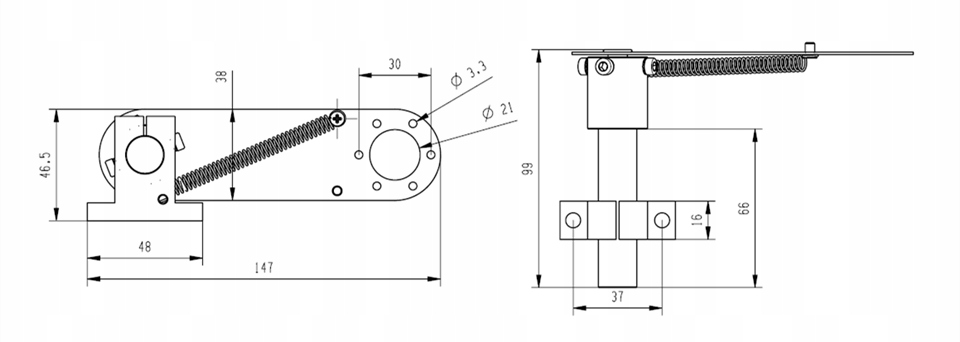

Регульована алюмінієва ручка кодера RR1
Алюмінієвий вимірювальний кронштейн RR1, призначений для енкодерів Termipol HY38. Рука оснащена пружиною, що виключає ковзання під час вимірювання, і додатковою регульованою віссю.

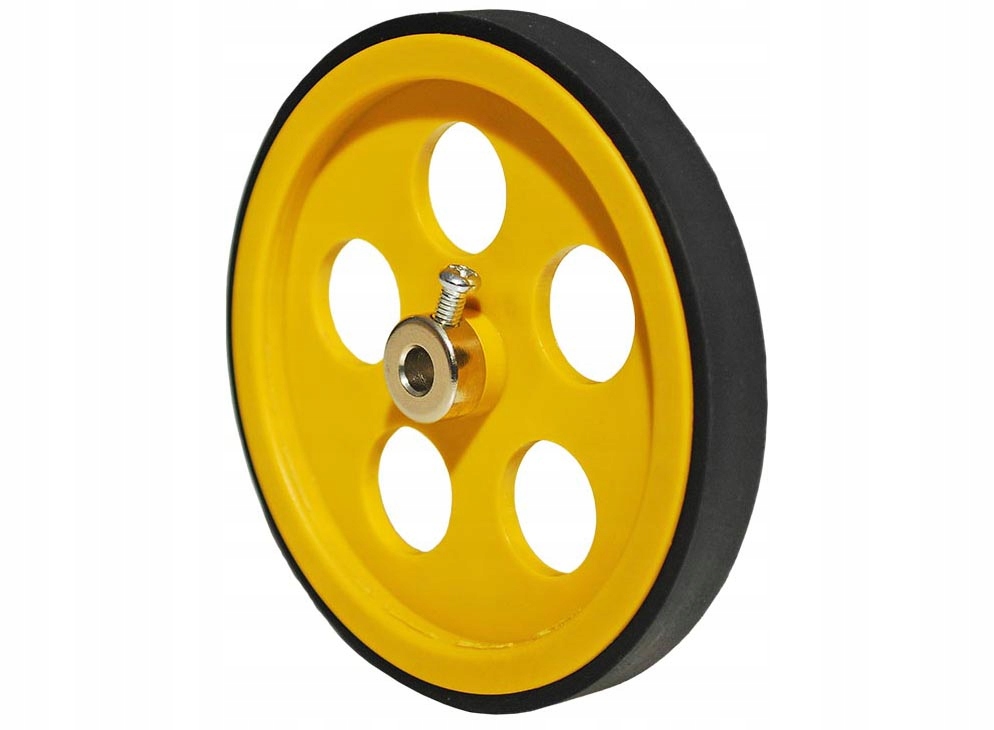

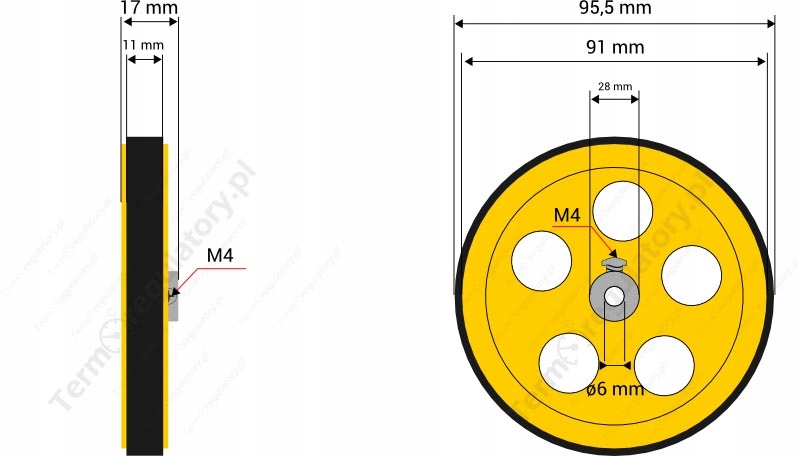

Вимірювальне колесо K300 PP
Легкий, виготовлений із пластику, гумове протиковзке покриття. Елемент для вимірювання лінійних переміщень, відстані, довжини, швидкості. Окружність 300 мм.
Приклад застосування з датчиком тиску.
Youtube
Автоматичне вимірювання довжини елемента в міліметрах - набір для самостійного збирання.
У відео представлено роботу вимірювального набору, який складається з:
- кодер,
- вимірювальне колесо,
- кріпильні кронштейни
- і лічильник імпульсів Termipol.
https://www.youtube.com/watch?v=FPPJx6k0z98
ПОСІБНИК - Як відкалібрувати лічильник імпульсів?
Як відкалібрувати лічильник імпульсів за допомогою інкрементного кодера - На прикладі лічильника імпульсів серії Temipol Ci, кодера 360 імп/об і вимірювального колесо окружністю 300 мм.
Завантажити у файлі PDF під описом пропозиції.
