Набір для вимірювання довжини PD8 лічильник датчик індикатор контролер
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 987
Приобретая «Набір для вимірювання довжини PD8 лічильник датчик індикатор контролер» данный товар из каталога «Контроллеры и регуляторы» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Вимірювальний набір - лічильник довжини PD8
Готовий вимірювальний набір для вимірювання довжини елементів на виробничій лінії є надзвичайно корисним інструментом у різних галузях промисловості, таких як виробництво, пакування та логістика. Застосування такого вимірювального набору численні. Його можна використовувати для моніторингу виробництва, забезпечення якості, контролю процесів пакування або навіть збору статистичних даних про довжину виготовлених елементів. Завдяки точності та швидкості вимірювань такі набори дозволяють значно підвищити ефективність та якість виробничих процесів.
Технічні дані
- Живлення: кодер: 5-26 В постійного струму, лічильник імпульсів: 185-230 В змінного струму
- Вихід: реле AL1, реле AL2, реле SERIES
- Макс. навантаження: Кодер: 40 мА, Лічильник імпульсів: 3 А
- Діапазон: Лічильник: 1-999999
- Дисплей: PV (поточне значення), SV (задане значення)
- Розмір: Метр: 96x48x100 мм
- Кабель датчик: Енкодер: гума
- Встановлення: Лічильник: у платі
- Вимірювання: Довжина
- Вбудоване джерело живлення: Лічильник: 12 В постійного струму/100 мА
- Швидкість підрахунку: 10 кГц, 1 Гц, 1 кГц, 30 Гц, 5 кГц
- Масштабування: 0,001- 999999
- Діаметр валу: Кодер: 6 мм
- Ступінь захисту: Енкодер: IP64, Лічильник: IP54
- Довжина кабелю: Енкодер: 2 м
- Підкладка: Колесо: Гумове покриття
- Зовнішній діаметр: Колесо: 95,5 мм
Застосування
- Вимірювання довжини елементів за допомогою інкрементних кодерів і аксесуарів.
- Вимірювання елемент довжини в обробці пластмас, текстильній промисловості.
- Перетворення кількості імпульсів від кодера для обчислення довжинидеталі.
- Точне визначення положеннявиробу (наприклад, у машинах з ЧПК або пакувальних машинах).

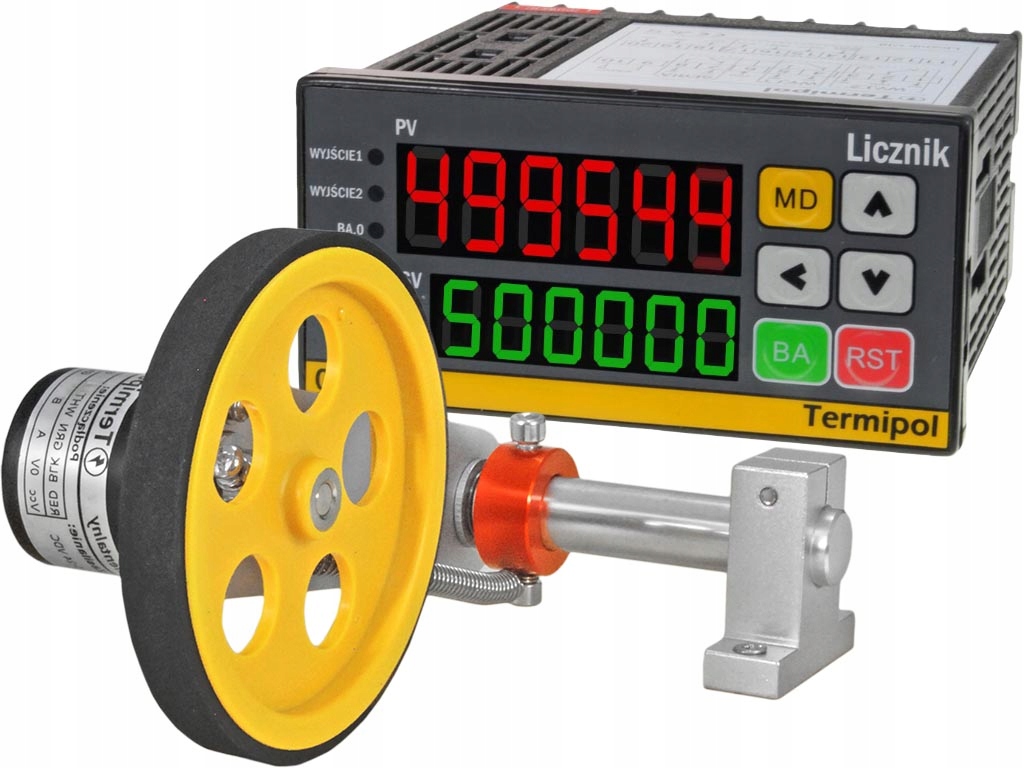

Набір складається з:

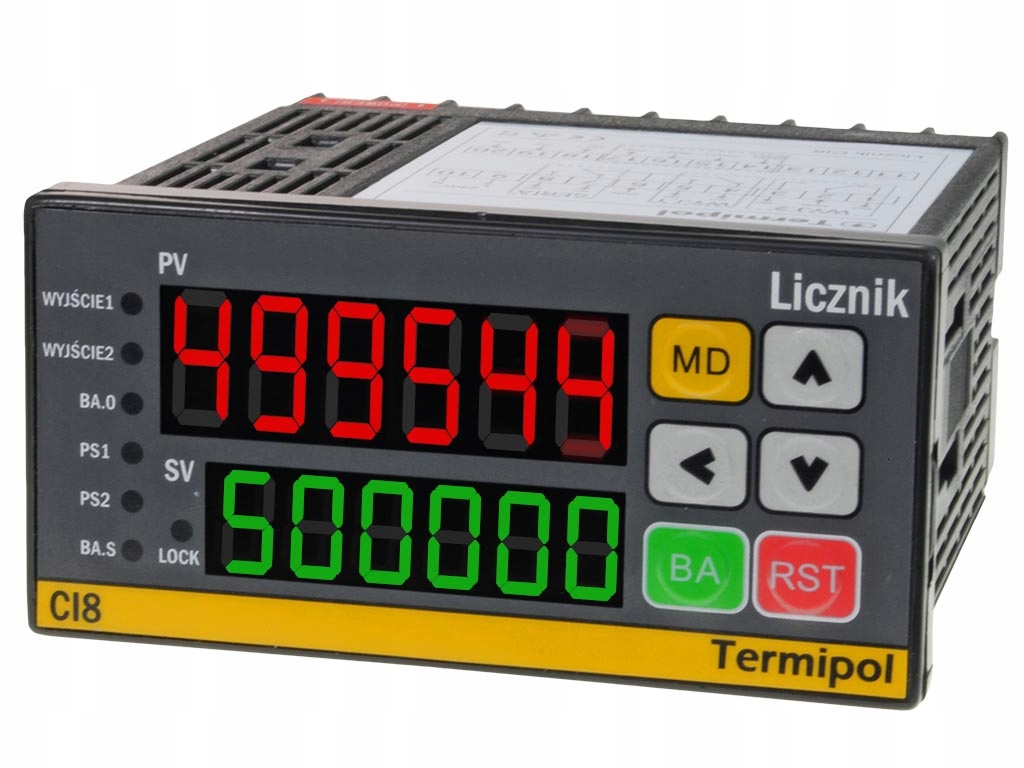

Лічильник імпульсів CI8
Призначений для роботи з датчиками наближення та інкрементними кодерами. Має функцію попереднього дільника та два релейні виходи.
Інкрементальний кодер HY38-360
Імпульсний інкрементний кодер 360 обертів 5–26 В постійного струму, тип виходу Push-Pull, сигнал ABZ, усічений вал 6 мм.
Регульований алюмінієвий кронштейн датчика RR1
Алюмінієвий вимірювальний кронштейн RR1 призначений для датчиків Termipol серії HY38. Рука оснащена пружиною, що виключає ковзання під час вимірювання, і додатковою регульованою віссю.
Колесо вимірювальне K300 PP
Легке, пластикове, гумове протиковзке покриття. Елемент для вимірювання лінійних переміщень, відстані, довжини, швидкості. Окружність 300 мм.
Приклад застосування з датчиком тиску.

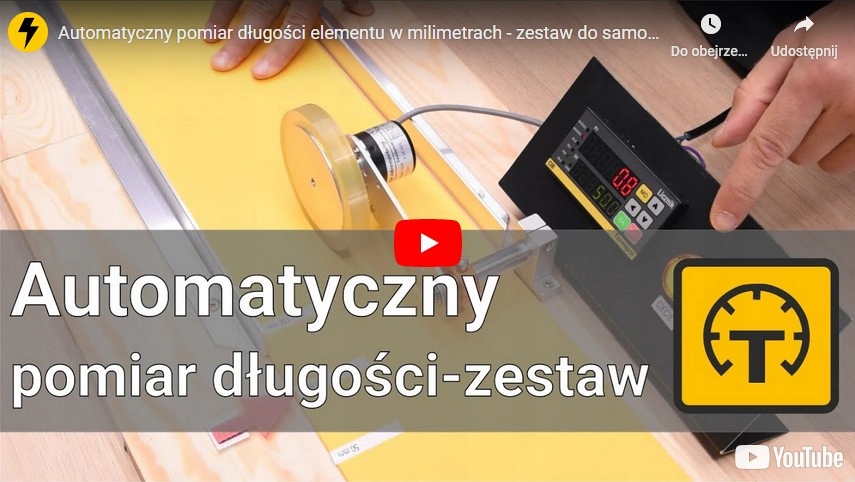

У фільмі представлено роботу вимірювальної установки, яка складається з: кодера, вимірювального колеса, монтажного кронштейна та лічильника імпульсів Termipol.
https://www.youtube.com/watch?v =FPPJx6k0z98
ПОСІБНИК - Як відкалібрувати лічильник імпульсів?
Як відкалібрувати лічильник імпульсів за допомогою інкрементного кодера - На прикладі лічильника імпульсів серії Temipol Ci, кодера 360 імп/об і вимірювального колесо окружністю 300 мм. Завантажити у файлі PDF під описом пропозиції.
