Набір для вимірювання рівня води в 5-метровому баку

Готовий вимірювальний набір для контролю рівня води 0-5 м в свердловині або будь-якій ємності - це комплексне рішення, яке дозволяє точно вимірювати і постійно контролювати рівень води. Розроблений із думкою про зручність використання, цей набір поєднує вдосконалені пристрої, які відображають результати вимірювань із датчиком, що забезпечує ефективний контроль за допомогою одного датчика.

Додатковою перевагою цього набору євбудований чотири релейні виходи тривоги з позначкою ALL (дуже низький), AL (низький), AH (високий) і AHH (дуже високий). Ці виходи тривоги дозволяють активувати такі приводи, як насоси, електромагнітні клапани тощо, залежно від встановлених рівнів тривоги. Завдяки цьому користувачі можуть бути впевнені, що система адекватно реагує на зміни рівня води, що мінімізує ризик виникнення аварійних ситуацій.

Додатковою перевагою набору є можливість самостійно подовжити кабель датчика до 50 метрів. Це важливе розширення функціональності, яке дозволяє гнучко адаптувати набір до конкретних польових умов, наприклад, при використанні в домашньому резервуарі для дощової води. Ця функція робить вимірювальний набір універсальним і адаптованим до різних потреб користувачів.

Підсумовуючи, готовий вимірювальний набір для моніторингу рівня води є комплексним рішенням, яке поєднує точність вимірювання з практичними функціями сигналізації, забезпечення не тільки ефективного нагляду, але й готовності вжити негайних заходів у разі необхідності.

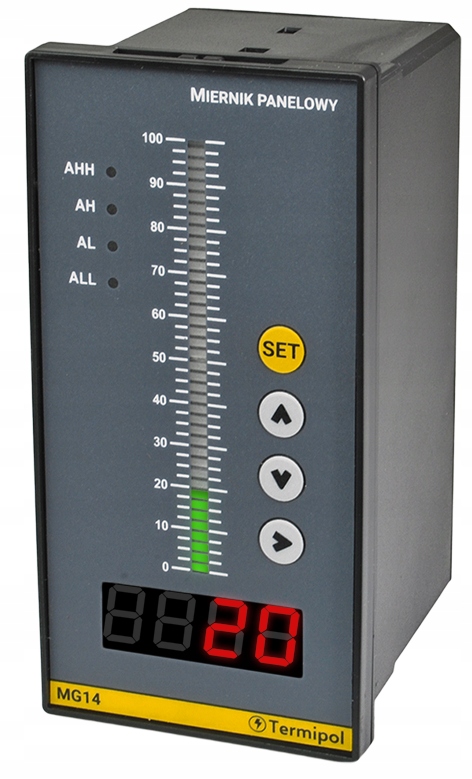

Панельний лічильник MG14

Панельний вимірювач MG14 функціонує як панельний індикатор, який забезпечує точний контроль вимірюваних параметрів у промислових процесах і в домашніх проектах. Завдяки функції конвертера можна швидко конвертувати сигнал від датчика в значення, необхідні для вимірювання рівня води (мм, см, м) або кількості води (літри). Пристрій також має функцію налаштування на діапазон вхідного сигналу.

Технічні дані

• Живлення: 230 В змінного струму +/-10%
• Вихід: 4x реле (Реле)
• Дисплей: Відсоток, PV (поточне значення)
• Розмір: 160x80 мм
• Вхід: 0~10мА, 0~10мВ, 0~10В, 0~20мА, 0~400Ом, 0~5В, 1~5В, 4~20мА, B, E, J, K, L, N, PT100, R, S, T, U, W
• Вбудоване джерело живлення: 24 В постійного струму

Контролер має великий, зручний для читання дисплей, 4-символьний цифровий і 0~100% графічний дисплей, корисний для швидкої оцінки промислового процесу.

Датчик тиску води заглибний ПС-05-420

Датчик рівня рідини ПС-05-420 - в комплект входить занурювальний датчик тиску води. Тиск води на датчик передається у вигляді струмового сигналу (4 ~ 20 мА). Гідростатичний тиск прямо пропорційний зануренню. Датчик призначений для роботи у воді. Датчик рівня тиску зазвичай монтують у вертикальному положенні (наприклад, у свердловині), підвішуючи на тросі. Якщо під час вимірювання датчик може рухатися, положення датчика має бути зафіксовано, щоб запобігти помилкам. Це можна зробити за допомогою трубки або вантажу, розміщеного на зонді.

Технічні дані

• Вихідний сигнал: 4-20 мА
• Живлення: 12-24В li>
• Діапазон вимірювань: 0 ~ 5 м
• Температура робочого середовища: -10 ~ +85 °C
• Рівень захисту: IP68
• Матеріал: нержавіюча сталь SUS304, гумовий кабель
• Довжина кабелю:< /b > 600 см

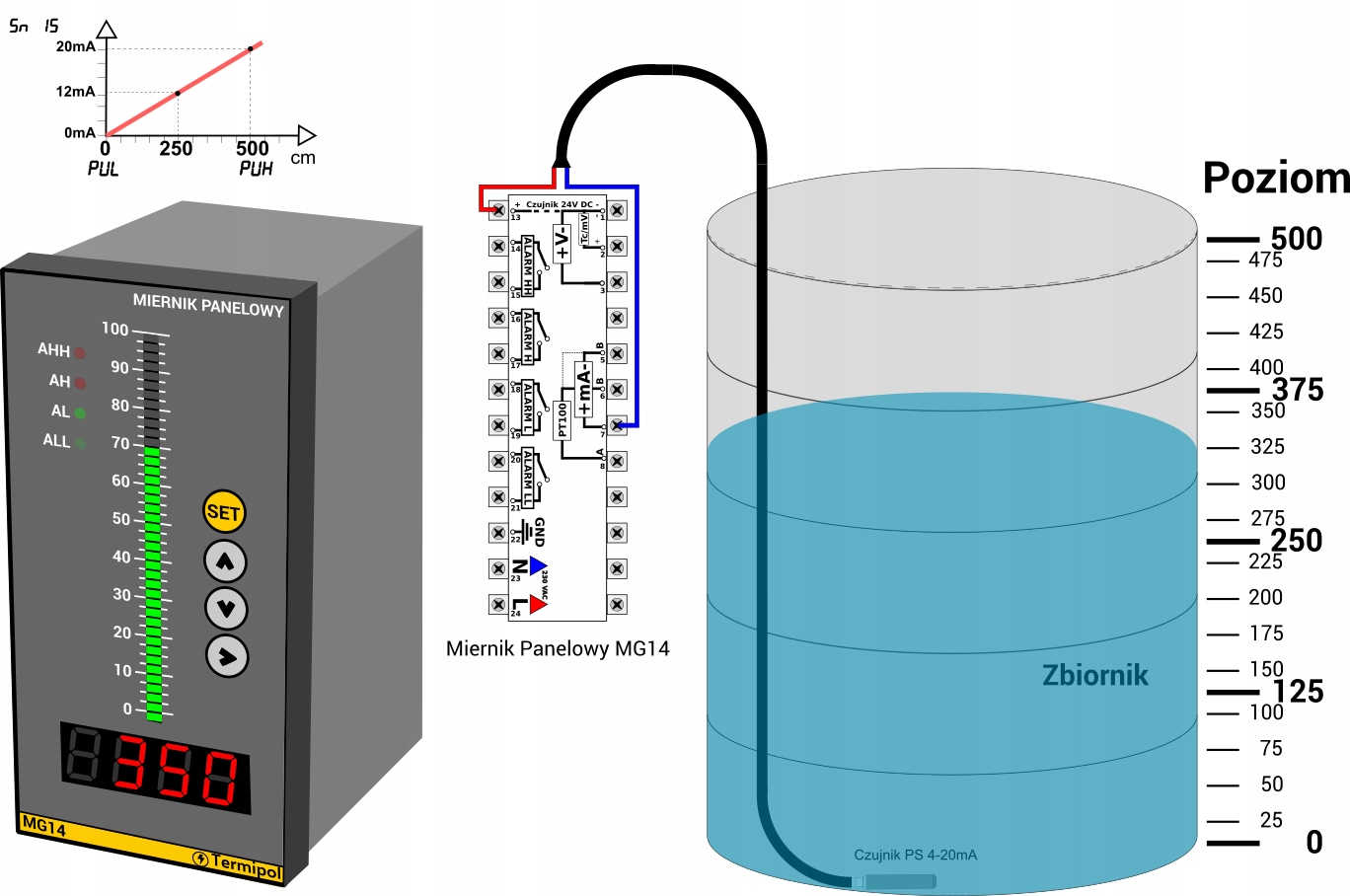

Приклад застосування з датчиком тиску.

Youtube

Пошук "Як виміряти рівень води"

Якщо ви шукаєте спосіб безперервно й точно вимірювати рівень рідини в свердловини чи резервуара для води, тоді підготовлене нами рішення може допомогти вам.

https://www.youtube.com/watch?v=g8yl_4cvubQ

ПОСІБНИК - Як відкалібрувати панельний лічильник

Як відкалібрувати панельний лічильник MG14 із гідростатичним датчиком 4~20 мА - На прикладі вимірювача рівня рідини MG14 та PS-02-420 датчик у резервуарі висотою 180 см.

Для завантаження у файлі PDF під описом пропозиції.
