APR0000162

КОНТРОЛЕР - НАБІР РЕГУЛЯТОРА ТЕМПЕРАТУРИ RKC REX-C100FK02-V*AN (AC 230V), ДАТЧИК ТЕМПЕРАТУРИ PT100 З РІЗЬБОЮ M8 5x150 (0°C - 450°C), РЕЛЕ SSR-40DA

Ідеальний набір для використання в промисловості для регулювання температури.

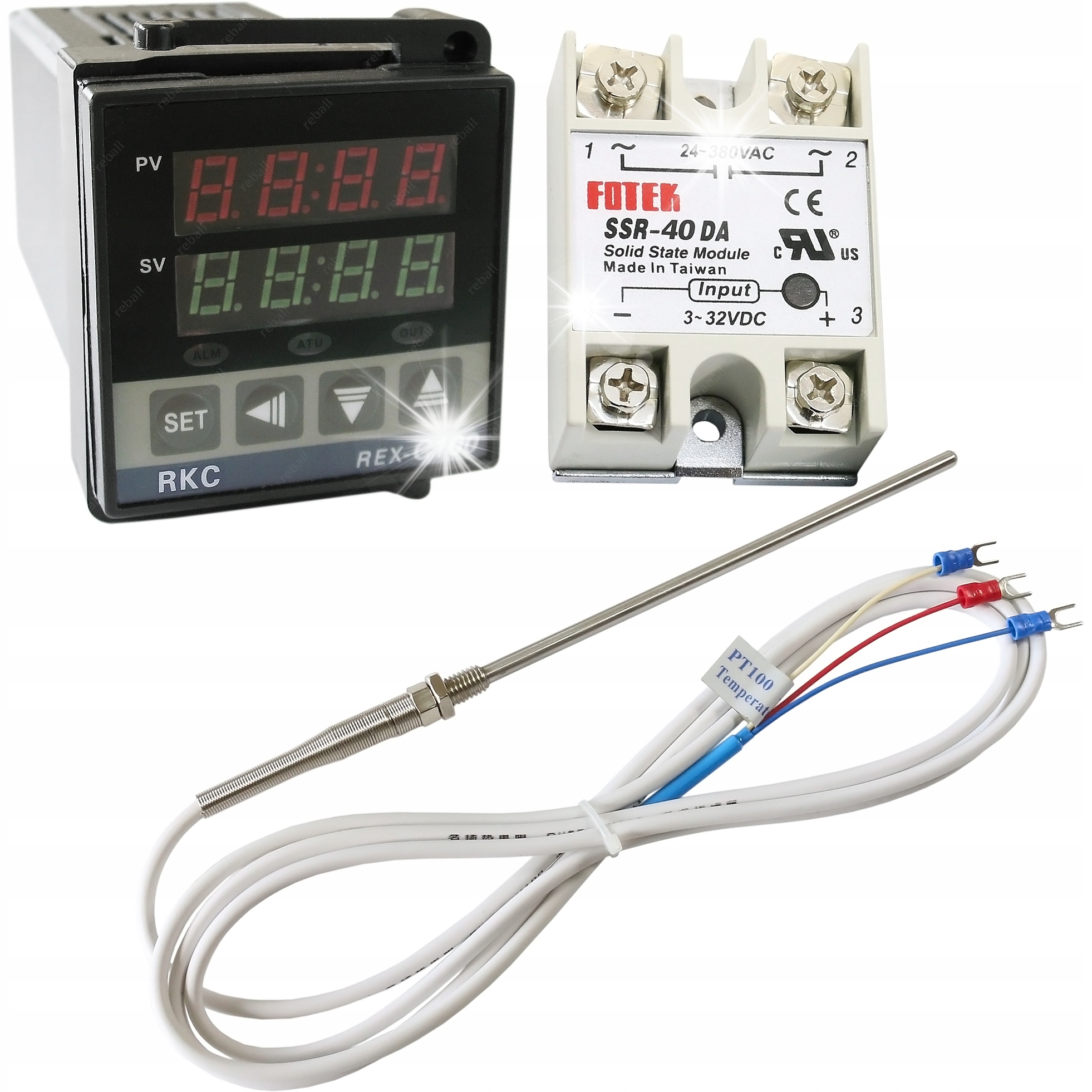

У набір входить:

• Контролер температури RKC REX-C100 - 1 шт
• датчик температури з різьбою M8 5x150 - 1 шт
• Напівпровідникове реле SSR-40DA 40A DC-AC - 1 шт

Контролер температури RKC REX-C100

Контролер температури RKC REX-C100 встановлюється в багатьох популярних паяльних станціях, призначених для ремонту систем BGA, і дуже широко в промисловості в таких пристроях, як машини для лиття під тиском, зварювальні машини, пакувальні машини, екструдери, печі, холодильні камери та в багатьох інших пристроях, що вимагають точного контролю температури.

Його призначення — підтримувати задану температуру (SV) шляхом її тестування (PV) через підключену термопару типу: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS).

REX-C100, залежно від підключеної термопари, може регулювати температуру в діапазоні -199-1820°C.

Заводські налаштування контролера: SLH (максимальна температура) = 400°C і SL1 (сенсор типу K) = 0000.

Ці параметри можна змінити в меню.

Контролер має 3 світлодіоди, які вони сигналізують:

• ALM - перевищення заданого значення температури,
• ATU - вимкнення функції PID (автоналаштування),
• OUT - увімкнення нагрівального елементу.

Параметри REX C100FK02-V*AN:

• Модель: REX-C100FK02-V*AN
• Точність вимірювання: 0,5% або +/- 3°C
• Цикл вибірки: 0,5 с
• Вихід тривоги: так
• Сигнал тривоги: світлодіодний
• Діапазон виміряної температури: -199,9 - 1820°C (залежно від типу підключеної термопари)
• Робоча температура: 0–50°C
• Подвійний світлодіодний дисплей: виміряний (PV) і встановлений (SV).
• Живлення: AC 220-230 В
• Зовнішні розміри: 48x48x100 мм
• Установчі розміри: 45x45 (глибина 100 мм)

Кількість: 1 шт.

Швидке підключення REX C100FK02-V*AN:

• 1, 2 - джерело живлення AC 220-230V
• 9(-), 10(+) - термопара (датчик температури)
• 4(+), 5(-) - вихід безпосередньо на SSR реле типу DC-AC, DC-DC.

Докладну технічну інформацію та налаштування наведено в посібнику користувача англійською та польською мовами.

Датчик температури PT100 з різьбленням M8 (0°C - 450°C)

Датчик температури PT100 розміщено всередині кришки з нержавіючої сталі з різьбленням M8 і кабелем довжиною 2 м.

Датчики цього типу широко використовуються в промисловості: машини для лиття під тиском, машини для вулканізації, печі, термокамери.

Технічні параметри:

• Тип термопари: PT100 (резистор PT100)
• Діапазон вимірювання: -50-450°C
• Оболонка: нержавіюча сталь
• Байонетне кріплення: з різьбою M8
• Діаметр оболонки: 5 мм
• Довжина оболонки: 150 мм
• Довжина кабелю: 2м
• Клас виконання: B
• Підключення: 3 дроти (з компенсацією величини та температурної залежності опору проводу)

Кількість: 1 ст.

Твердотільне реле FOTEK SSR-40DA 40A DC-AC

Напівпровідникові реле використовуються для безконтактної комутації приймачів великої потужності в одно- і трифазних пристроях. Відсутність механічних елементів у реле позитивно впливає на довговічність пристроїв порівняно з традиційними контакторами.

ФОТЕК напівпровідникові реле призначені для високочастотної комутації потужних навантажень, таких як двигуни або нагрівальні прилади.

Світлодіод показує роботу реле.

Кріплення до монтажної пластини за допомогою гвинтів.

Технічні дані:

• робоча напруга (вихід): 24-380 В змінного струму
• ізоляція (вихід): фотоелектричний
• максимальний струм перемикання (вихід): 40A
• керуюча напруга (вхід): 3-32 В постійного струму
• вхідний струм (вхід): 4,5-20 мА
• час відгуку (вхід): < 10 мс
• робоча температура: від -30 до +80°C
• розміри: 62 мм x 45 мм x 23мм
• діодна світлодіодна сигналізація про робочий стан реле

Кількість: 1 шт.
