Набір гачкового модуля для караванів. Повний комплект із тринадцяти DIGITAL 13PIN

WH3Q-S-G13-ICM-LED

Цифровий модуль зі стандартною функціональністю WH3(Q)-S з 13-контактним роз’ємом (G13) і «повною» проводкою (тобто з так званим «постійним плюсом» і схемою зарядки причіпної батареї).

У набір входить набір аксесуарів, необхідних для встановлення модуля в електричної системи автомобіля - і розетка вже підключена до основного джгута проводів, що скорочує час встановлення.

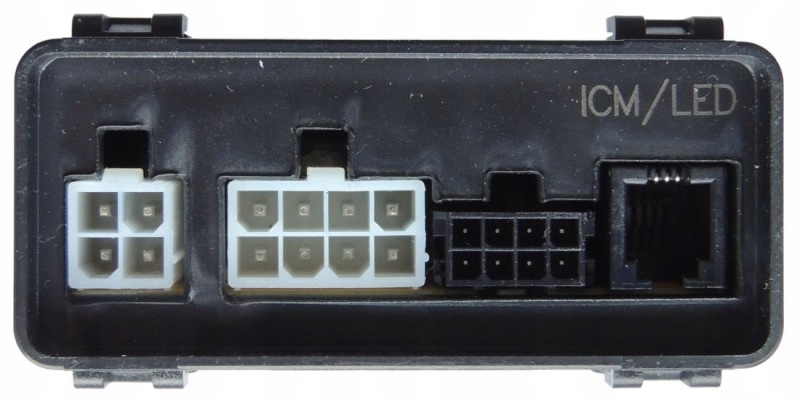

У набір входить модуль ICM (інтелектуальна зарядка батареї причепа), який ідеально працює з караванами, обладнаними власною батареєю (що є загальним). Він захищає автомобільний акумулятор від ненавмисного розряду, оскільки дозволяє заряджати акумулятор причепа лише, коли двигун автомобіля увімкнено.

✅ Модуль має стандартну функціональність, тобто крім основних функцій, він дозволяє, серед іншого:

• звукову сигналізацію виявлення підключеного причепа;
• можливість вимкнення блоку керування датчиком паркування (PDC);
• послідовне керування протитуманним світлом (54G) в автомобілі, залишаючи його увімкненим на причепі;
• сигналізація несправних ламп покажчиків поворотів причепа (Blink Control) звуковим сигналом зумера.

✅ До обладнання також входить LED-RGY-500, 3-кольоровий інформаційний індикатор, який вказує на:

• підключення причепа;
• горіння лампочок покажчиків повороту причепа;
• увімкнення протитуманного світла причепа;
• стан зарядки акумулятора каравану.

✅ Основні функції модуля

• Вхідне струмове навантаження: ≤2 мА
• Співпраця зі світлодіодним та однонитковим освітленням автомобіля ✔️
• Підтримка автомобільних установок зі змінною напругою живлення ламп (ШІМ) (цифровий) ✔️
• Співпраця зі світлодіодним та ламповим освітленням причепа ✔️
• Виявлення підключення причепа за допомогою лампового освітлення ✔️
• Виявлення підключення причепа світлодіодним освітленням ✔️
• Можливість контролювати роботу модуля датчика паркування автомобіля ✔️
• Виявлення пошкодження лампи поворотника причепа ✔️
• Контроль ліхтар заднього ходу причепа ✔️
• Постійне живлення в розетці причепа ✔️
• Схема зарядки акумулятора причепа ✔️
• Інтелектуальне заряджання акумулятора причепа ✔️

✅ Діагностика та сигналізація

• Сигнал приєднання причепа: звуковий сигнал; LED-RGY-500 ✔️
• Сигналізація несправності покажчика повороту причепа: звуковий сигнал; LED-RGY-500 ✔️
• Сигналізація ввімкнення протитуманних фар причепа: звуковий сигнал; LED-RGY-500 ✔️
• Сигналізація активації зарядки акумулятора причепа: LED-RGY-500 ✔️

✅ Спосіб керування задніми протитуманними ліхтарями автомобіля:

• Спосіб керування протитуманними фарами причепа: Послідовний
• Послідовний спосіб керування протитуманні фари причепів
• Повне вимкнення задніх протитуманних фар автомобіля

✅ Характеристики джгута електропроводки

• Встановлена розетка-гачок на джгуті ✔️ (це скорочує час встановлення)
• Довжина джгута живлення: 5,0 м
• Довжина джгута до розетки: 1,7 м
• Довжина джгута вхідного сигналу: Ліворуч=1,0 Праворуч=3,0 м

✅ Технічні дані

• Напруга живлення: 10-18 В
• Максимальне навантаження на вихід габаритного світла: (кожна сторона) 3 x 5 Вт
• Максимальне навантаження на вихід стоп-сигналу: 3 x 21 Вт
• Максимальне навантаження на вихід сигналу повороту: (з кожного боку) 21+10 Вт
• Максимальне навантаження на виході протитуманних фар: 21 Вт
• Максимальне навантаження на виході ліхтарів заднього ходу: 21 Вт
• Максимальний вихідний струм зарядки акумулятора причепа: 10 А
• Навантаження на виході, що контролює датчик заднього ходу автомобіля: 0,5 А

✅ Компоненти набору:

• Модуль керування (блок керування)
• Модуль зарядки акумулятора причепа
• Світлодіодний інформаційний індикатор (3-кольоровий)
• Основний джгут з 13-контактним роз’ємом
• Жгут сигналів
• Жгут живлення
• Набір для кріплення
• Гвинт комплекту
• Інструкції зі складання

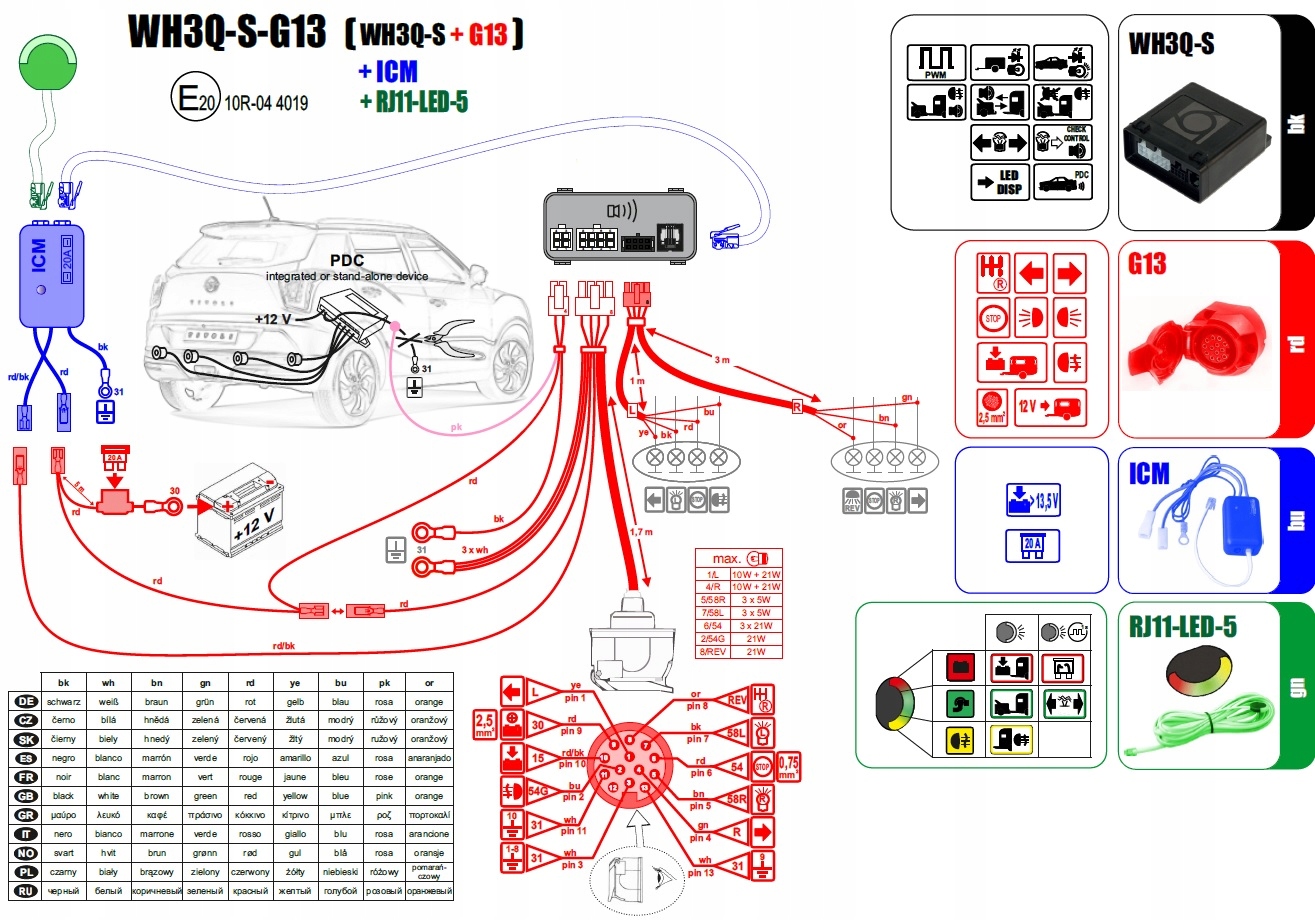

Нижче наведено схему складання, яка також доступна у вкладенні до нашого аукціону.
