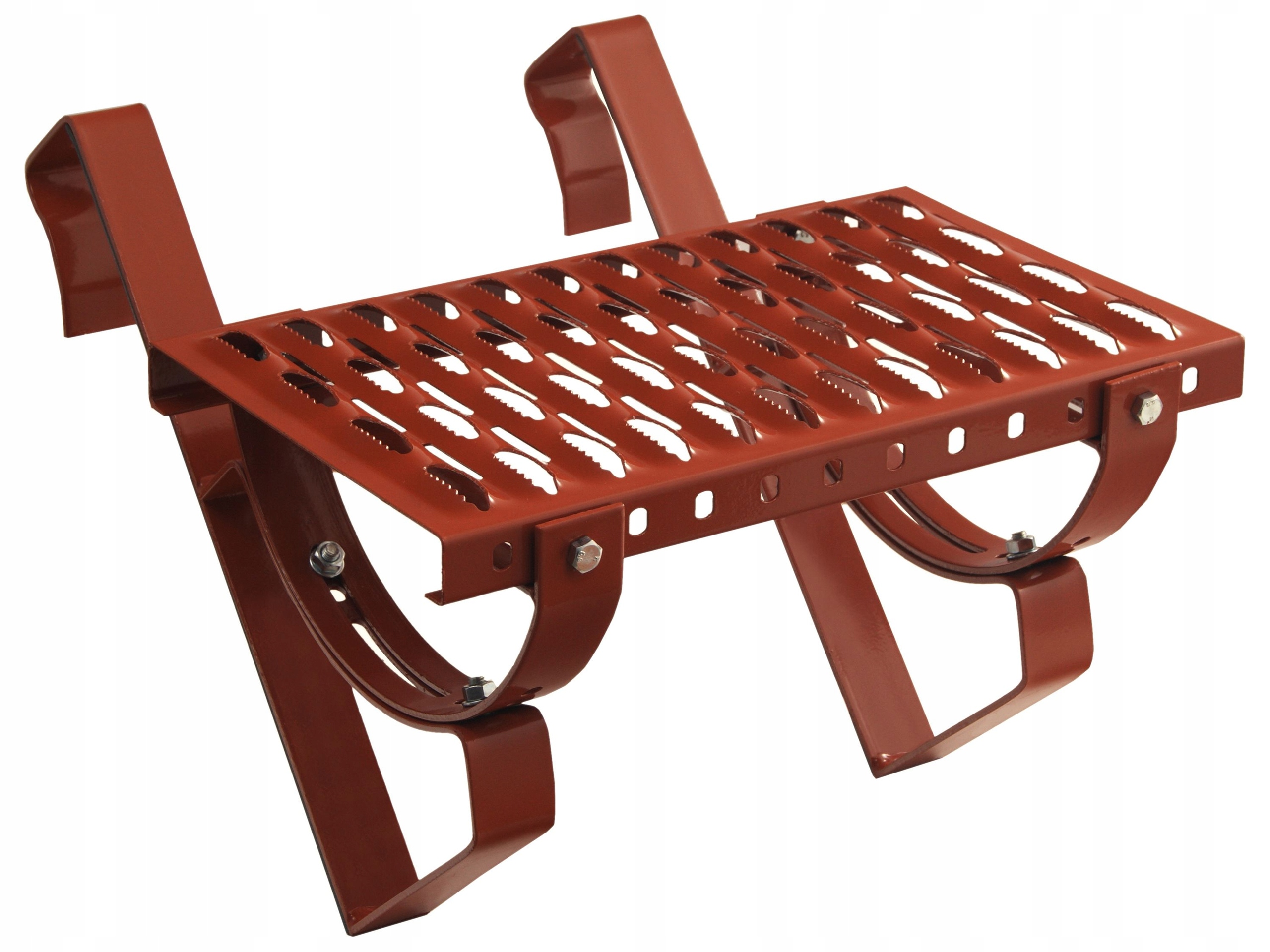

Набір лавки для сажотруса для черепиці та черепиці, тип LN1

• Довжина лавки: 60 см
• Ширина лавки: 25 см
• Колір: Цегла - RAL 8004
• Матеріал: гаряче цинкування та порошкове покриття

Набір складається з елементів, зображених на фото нижче, а саме:

• Лава (платформа) для сажотруса - 1 шт.
• Кріплення (люльки) ) - 2 шт.
• Кронштейни для черепиці - 2 шт.
• Гвинти - 8 шт.

Найважливіші технічні параметри :

• Набір має повне регулювання кута установки і підходить для дахів з нахилом від 15° до 45°.
• Лавка для сажотруса виготовлена зі сталі, яка відповідає вимогам міцності стандарту EN 516. Ширина лавок 250 мм.
• Кронштейни та люльки виготовлені з плоского бруска 40 мм х 4 мм.
• Найвищий- клас антикорозійного захисту завдяки комбінації оцинкованої сталі та порошкового лаку.

Застосування: Лавки та сходинки сажотруса використовуються для безпечного та комфортного пересування по похилій поверхні даху. Найчастіше використовується для зв’язку між люком на даху та пристроями, які потребують технічного обслуговування або обслуговування на даху, наприклад димоходами, антенами або сонячними системами. Правильно підібрані елементи системи дозволяють переміщатися вздовж схилу ската даху (горизонтально) і поперек ската даху (вертикально).

Принцип монтажу: Залежно від покриття даху. , відповідно підібрані кронштейни, які в поєднанні з люльками (також званими кріпленнями) дозволяють отримати міцну та горизонтальну основу для кріплення підніжжя або сходинки сажотруса.

Відповідність EN 516 стандарт: так

Антикорозійний захист: гаряче оцинковане та порошкове покриття

Знак CE: так

Кут нахилу покрівлі та циркуляція покрівлі

Сходинки та лавки димоходу забезпечують безпечне пересування по поверхні даху. Ця комунікаційна система на даху забезпечує доступ до димоходу та антенних пристроїв, а також може служити додатковим шляхом евакуації. Кут нахилу лавок і сходинок можна відрегулювати, правильно прикрутивши люльку до кронштейна. Кут можна регулювати від 15° до 45°. Сходинки доповнюють систему димохідних лав і призначені для створення комунікаційних шляхів, що проходять по схилу ската даху. Сходинки сажотруса слід розташовувати по черзі, так вони дають можливість ходити по даху, як по сходах. Використовуючи відстань між окремими ступенями, слід враховувати кут нахилу даху:

• Якщо ухил менше 30° - щаблі слід встановлювати в кожному другому ряду даху. черепиці, на відстані 70 см одна від одної.
• Якщо ухил перевищує 30° - в кожному ряду черепиці необхідно встановити сходинки через кожні 35 - 40 см.

Максимальна відстань між кронштейнами 80 см. Мінімальна кількість кронштейнів на лаву становить дві штуки.

Увага! Вищенаведена інформація є результатом зібраної інформації та нашого досвіду. Наведену вище інформацію не можна розглядати як інструкцію зі складання. Використання дахових комунікацій повинно узгоджуватися з технічним проектом, розробленим для конкретного об'єкта, з урахуванням вимог польських стандартів та чинних технічних і будівельних норм. Щоб додати додаткові опори до свого набору, використовуйте окремі елементи.

Схвалення, декларації та стандарти

Системи доступу на дах виготовляються на основі європейського стандарту EN516:2006, який має статус польського стандарту PN-EN 516. Стандарт застосовується до перехідних пристроїв, постійно прикріплених до несучої конструкції похилих дахів.

Виробник дахової системи зв’язку, яку пропонує Folnet, заявляє про відповідність стандарту через декларацію про характеристики (DWU). Це гарантує відповідність не лише польським, а й європейським нормам, а також забезпечує безпеку та довговічність всієї дахової комунікаційної системи.

Доступні кольори:

• RAL 9005 - чорний
• RAL 7016 - антрацит
• RAL 7024 - графіт
• RAL 8004 - цегляно-червоний - ви купуєте цей на цьому аукціоні
• RAL 8017 - коричневий
• RAL 9006 - сріблясто-цинковий колір
• RAL 3009 - каштановий
• RAL 3011 - червоний
• RAL 6020 - темно-зелений
• RAL 3004 - вишневий

Порошкове фарбування< /h2>

Лава пропонується у версії з порошковим фарбуванням у найпопулярніших кольорах покрівлі згідно з палітрою RAL.

Переваги порошкового фарбування:

• гладке покриття, без тріщин і смуг
• антикорозійний ефект
• стійкість до механічних пошкоджень
• термостійкість
• висока стійкість до хімічних речовин
• нешкідливість для навколишнього середовища

Увага! Зверніть увагу, що можуть бути деякі відмінності між видимими кольорами та візерунками на фото та реальних матеріалах. На колір, який бачить монітор покупця, впливають, серед іншого: умови апаратного забезпечення, а також умови фотозйомки, які можуть відрізнятися для окремих продуктів.

Система гладких країв із протиковзким покриттям

• Спосіб виготовлення краю лавки: Спеціальна гладка обробка краю лавки (1) забезпечує безпечніше встановлення та використовувати. При використанні лавок з необробленими краями (2) існує ризик заклинювання, а в цих місцях лавки мають знижену міцність. У лавках, які пропонує наша компанія, ця проблема усунена. Під час пробивання отворів на кожній лаві залишають запас гладкого неперфорованого матеріалу.

• Протиковзке покриття: Лавка для сажотруса має спеціально розроблене тиснення. Створюють захист від ковзання та відводять воду з поверхні лавки.

Антикорозійний захист

Через вплив численних атмосферних факторів на елементи дахових комунікацій наші лави мають два покриття для захисту від корозії.

Цинкове покриття

Всі елементи виготовлені з оцинкованої сталі. Це найбільш ефективний і довговічний спосіб захисту сталі від корозії. Під час процесу гальванізації атоми цинку проникають у зовнішній шар сталі, створюючи поверхню залізо-цинкового сплаву, створюючи шар, який захищає від корозії. Довговічність цинкових покриттів, залежно від умов, може досягати до 100 років.

Порошкове фарбування

Порошкове покриття стійке до корозії, хімічних речовин, високої температури та механічні пошкодження. Цей процес передбачає нанесення на металеву поверхню наелектризованих частинок порошкової фарби. Потім пофарбовані елементи нагрівають до температури 140°C - 200°C, в результаті чого порошок плавиться і полімеризується.

Всі елементи дахових комунікацій, що продаються, мають юридично необхідні документи, що дозволяють виріб встановлювати на даху.

p>

У набір входить

Яка різниця між типами встановлення кронштейнів Standard і LN?

Відповідь проста - за тип установки відповідає кронштейн лави/сходинки для сажотруса. Отже, ми маємо справу зі стандартним кронштейном і кронштейном типу LN.

Для кожного кронштейна необхідно відшліфувати черепицю.

Фотографії збірки наведено нижче, щоб чітко проілюструвати різницю в складанні:

• Стандарт: кронштейн складається з двох елементів із черепицею між ними. Для цього потрібно використовувати дві опорні планки, по одній для кожної частини кронштейна. Кріплення такого кронштейна більш стійке, але вимагає більшої роботи при установці. Кронштейн прикріплений у двох точках чотирма гвинтами.

• Кронштейн LN: кріпиться на обрешітку. Він складається з одного елемента. Додатково проклеюється спеціальною поролоновою стрічкою товщиною 3 мм. Не потребує використання допоміжного пластиру. Кронштейн кріпиться в одній точці двома гвинтами.

Інструкції зі складання

• 1 - Кронштейн для лавки для сажотруса
• 2 - Кронштейн для кріплення лавки для сажотруса (підставка)
• 3 - Гвинти
• 4 - Лавка для сажотруса
• 5 - Гвинти
• 6 - Кроква
• 7 - Контрарейка
• 8 - Рейка

Повний стіл для сажотруса складається з опори DBDC-LN (1), люльки для сажотруса (2) і платформи для сажотруса (4).

• Ми кладемо кронштейн DBDC-LN1 на черепицю та прикріплюємо його до обрешітки (8) за допомогою шурупів з потайною головкою з мінімальними розмірами Ø 6 мм x 50 мм (5). Перед загвинчуванням ви можете попередньо просвердлити отвір діаметром, меншим за діаметр гвинта, щоб запобігти розтріскуванню деревини.
• Потім прикрутіть підставку (2) до кронштейна гвинтами M8 x 20 , щоб забезпечити можливість встановлення платформи лавки сажотруса (4) у горизонтальному положенні ± 3%. Платформа лавки сажотрусів (4) пригвинчується до люльки (2) за допомогою гвинтів M8 x 20 через бічні отвори в платформі та люльці.
• Черепицю слід належним чином відшліфувати, щоб уникнути ефект ширяючої черепиці (фото № 2 нижче). У черепиці, на яку встановлюється кронштейн, рекомендується зробити «U»-подібну виїмку, щоб «гачок» кронштейна впирався в обрешітку, а не в коньок черепиці.
• Кількість кронштейнів залежить від довжини опори: для опори довжиною до 1,2 м використовуємо 2 кронштейни, для лавки 1,5 м використовуємо 3 кронштейни, а для лавки довжиною 3 м не менше 6 кронштейнів. Максимальна відстань між кронштейнами не може перевищувати 800 мм.

Суть такого рішення полягає в тому, що кронштейн є цільним і повністю лежить на площині черепиці. Нижня площина опори оснащена амортизаційною стрічкою зі спіненого ПЕ або іншого матеріалу з аналогічними властивостями.
