Набір камінної лавки для черепиці та звичайної черепиці

• Довжина лавки: 60 см
• Ширина смуги: 25 см
• Колір: Антрацит - RAL 7016
• Матеріал: гаряча гальванізація та порошкове покриття< /li>

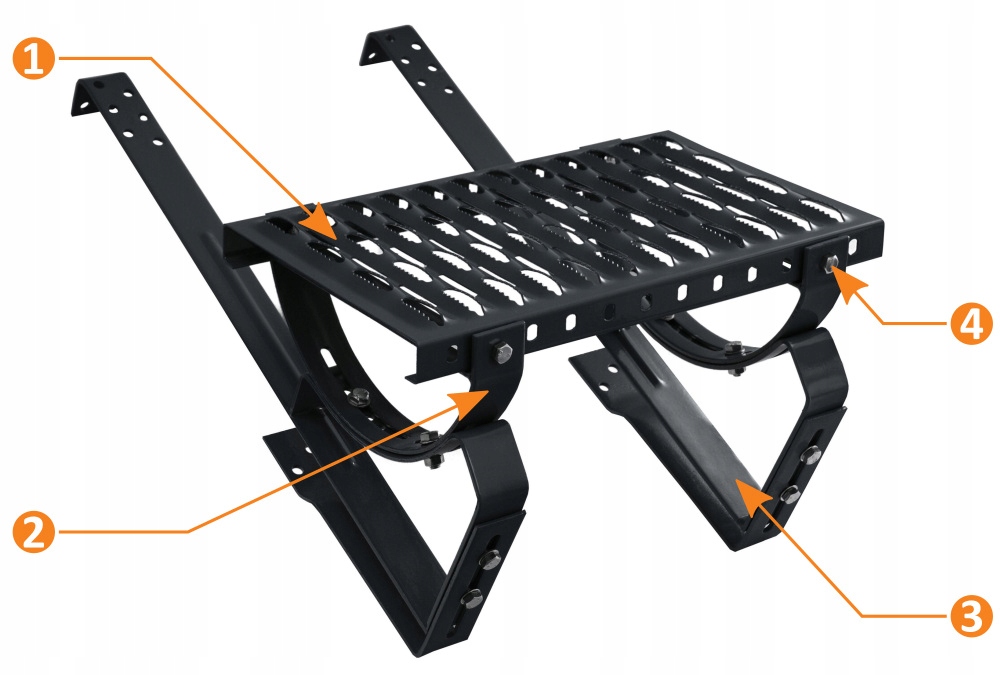

Набір складається з елементів, які видно на фотографії поруч, а саме:

• Лава (платформа) сажотруса - 1 шт.
• Насмешники (люлька) - 2 шт.
• Кронштейни для плитки - 2 шт.
• Гвинти - 12 шт.
>
• Набір має повне регулювання кута монтажу та підходить до кришки з нахилом від 15 ° до 45 °.
• Лавка для сажотруса виготовлена ​​зі сталі, яка відповідає вимогам міцності EN 516. Нижчий клас антикорозійного захисту завдяки поєднанню оцинкованої сталі та порошкового лаку.

Застосування: Лавки і сходинки для сажотруса використовуються для безпечного і комфортного пересування по похилому схилу даху. Найчастіше використовується для зв’язку між даховим люком і пристроями, які потребують технічного обслуговування або обслуговування на даху, такими як димоходи, антени або сонячні системи. Правильно підібрані елементи системи дозволяють переміщатися по ухилу ската даху (горизонтально) і поперек ската даху (вертикаль).

Принцип кріплення: Залежно від покрівельного покриття використовуються відповідним чином підібрані кронштейни, які в поєднанні з люльками (також відомими як кронштейни) дозволяють отримати міцну і горизонтальну основу для кріплення лавки або сходинки.

Комплі відповідність стандарту EN 516: так

Антикорозійний захист: гаряче цинкування та порошковий лак

Маркування CE: так

Нахил даху та покрівельні комунікації

Сходинки та лавки забезпечують безпечне пересування по поверхні даху. Така комунікаційна система даху забезпечує доступ до димоходу і антенним пристроям, а також може використовуватися як додатковий шлях евакуації. Кут нахилу лавок і сходинок можна регулювати, прикручуючи люльку до кронштейна. Кут можна регулювати від 15° до 45°. Сходинки є доповненням до системи димохідних лавок, і їх призначення – створити комунікаційні шляхи, що проходять по схилу ската даху. Сходинки сажотруса повинні розташовуватися по черзі, таким чином вони дають можливість ходити по даху, як по сходах. При використанні відстані між окремими ступенями слід враховувати кут нахилу покрівлі:

• при ухилі менше 30° - щаблі монтувати в кожному другому ряду черепиці на відстані 70 см. 80 см. Мінімальна кількість кронштейнів на лавку – два.

  Увага! Вищенаведена інформація є результатом зібраної інформації та нашого досвіду. Наведену вище інформацію не можна вважати інструкцією зі складання. Використання покрівельних комунікацій повинно відбуватися згідно з технічним проектом, розробленим для конкретного об'єкта, з урахуванням вимог польських стандартів та чинних технічних і будівельних норм. Щоб додати додаткові кронштейни до набору, використовуйте окремі елементи.

Сертифікати, декларації та стандарти

Даховий зв'язок виготовляється на основі європейського стандарту EN516:2006, який має статус польського стандарту PN-EN 516. Стандарт поширюється на пристрої для пересування по даху, стаціонарно прикріплені до несучої конструкції похилих дахів.

Виробник дахової системи зв’язку, яку пропонує Folnet, заявляє про відповідність стандарту через декларацію про характеристики (DWU). Це гарантує відповідність не лише польським, а й європейським нормам, а також забезпечує безпеку та довговічність усієї комунікаційної системи даху.

Доступні кольори:

• RAL 9005 - чорний
• RAL 7016 - антрацит - той, який ви купуєте на цьому аукціоні
• RAL 7024 - графіт
• RAL 8004 - цегляно-червоний
• RAL 8017 - коричневий
• RAL 9006 - срібло - цинкове покриття
• RAL 3009 - каштановий
• RAL 3011 - червоний
• RAL 6020 - темно-зелений
• RAL 3004 - вишневий

Порошкове покриття

Лава пропонується у версії з порошковим покриттям для найпопулярніших кольорів покрівлі відповідно до палітри RAL.

Переваги порошкового фарбування:

• s гладке покриття, без тріщин і плям
• антикорозійне
• стійкість до механічних пошкоджень
• термічна стійкість
• висока стійкість до хімічних речовин
• екологічність

Примітка! Зверніть увагу, що кольори та візерунки, зображені на фотографіях, можуть відрізнятися від реальних матеріалів. На колір монітора покупця впливають, серед іншого: апаратні умови, а також умови для фотографування, які можуть відрізнятися для окремих товарів.

Система гладких країв із протиковзким покриттям

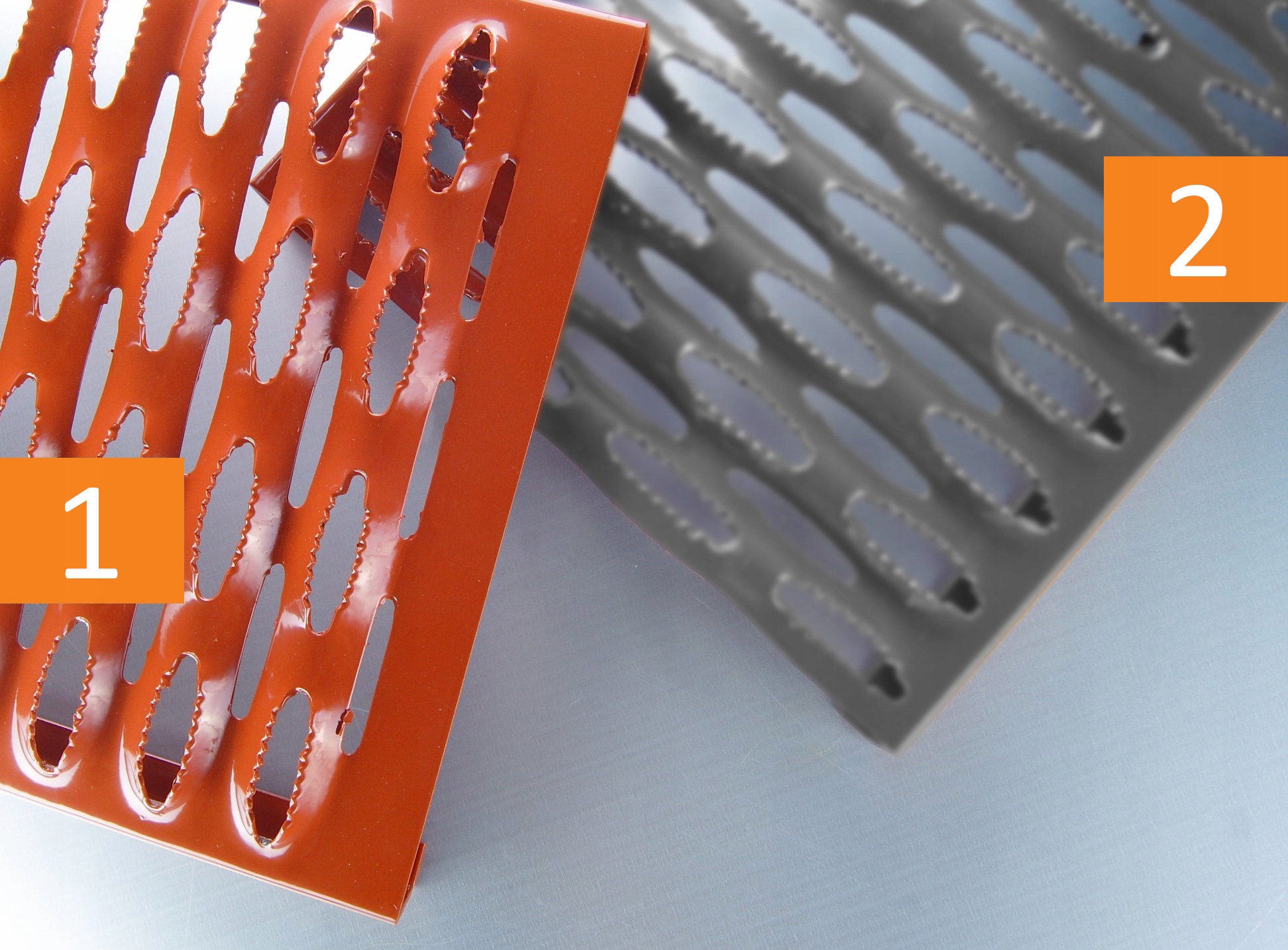

• Спосіб виготовлення краю столика: спеціальне гладке покриття краю столика (1) забезпечує безпечніше встановлення та використання. При використанні лавок з необробленими краями (2) існує ризик заклинювання, також в цих місцях лавки мають знижену міцність. У лавках, які пропонує наша компанія, ця проблема усунена. При пробиванні отворів на кожній лаві залишають запас гладкого неперфорованого матеріалу.

• Протиковзке покриття: Лава для димоходу має спеціально розроблене тиснення. Створюють захист від ковзання та відводять воду з поверхні лавки.

Антикорозійний захист

У зв'язку з тим, що елементи дахових комунікацій піддаються впливу численних погодних умов, наші опори мають два покриття, які захищають від корозії.

Цинкове покриття

Усі елементи виготовлені зі сталі, яка піддана процесу цинкування. Це найбільш ефективний і довговічний спосіб захисту сталі від корозії. У процесі гальванізації атоми цинку проникають у зовнішній шар сталі, утворюється поверхневий залізо-цинковий сплав, утворюючи шар, що захищає від корозії. Довговічність цинкових покриттів в залежності від умов може досягати до 100 років.

Порошкове фарбування

Порошкове фарбування стійке до корозії, хімічних речовин, високих температур і механічних пошкоджень. Цей процес полягає в нанесенні на металеву поверхню наелектризованих частинок порошкової фарби. Потім елементи, покриті фарбою, нагріваються до температури 140°C - 200°C, в результаті чого порошок плавиться і полімеризується.

Всі елементи дахових комунікацій, що продаються, мають законодавчо необхідні документи, що дозволяють установку виробу на даху.

У набір входить

Яка різниця між типом кріплення кронштейна Standard і LN?

Відповідь проста - за тип збірки відповідає кронштейн димохідної лави/сходинки. Отже, ми маємо справу зі стандартним кронштейном і кронштейном типу LN.

Шліфування плитки необхідна для кожної опори.

Нижче ми наводимо фотографії зі складання, щоб краще проілюструвати відмінності в складанні:

• Кронштейн Стандарт: складається з двох елементів із плиткою між ними. Для цього потрібно використовувати дві допоміжні планки, по одній для кожної частини кронштейна. Кріплення такого кронштейна більш стійке, але вимагає більшої роботи при складанні. Кронштейн закріплений у двох точках чотирма гвинтами.

• Кронштейн LN: кріпиться до обрешітки. Він складається з одного елемента. Крім того, він проклеєний спеціальним поролоновим скотчем товщиною 3 мм. Патчі підтримки не потрібні. Кронштейн фіксується в одній точці двома гвинтами.

Інструкції зі складання

Повна підніжка/сходинка DBDC для облицювання бетоном і керамічною плиткою

• 1a - Верхня частина опори підніжжя димоходу
• 1b - Нижня частина опори підніжжя
• 2 - Гвинти
• 3 - Підставка для підніжжя підніжжя
• 4 - Підніжжя підніжжя
• 5 - W вигнута
• 6 - Кроква
• 7 - Контрарешетування
• 8 - Обрешітка
• 9 - Допоміжна обрешітка
• 10 - Покриття даху

Комплект димохідної лави DBDC-KARP складається з двокомпонентного кронштейна DBDC-KARP (нижня частина - коротка (1a) і верхня частина - довга (1b)), люлька chi лавка (3) і майданчик лавки (4). Повна сходинка димоходу DBDC-KARP складається з двокомпонентного кронштейна DBDC-KARP (нижня частина - коротка (1a) і верхня частина - довга (1b)) і сходинки димоходу.

Повна опора/сходинка DBDC для покрівлі з простої черепиці (мереживо)

• 1a - Верхня частина опори для камінної труби
• 1b - Нижня частина опори для камінної труби
• 2 - Гвинти
• 3 - Підставка для трубної лави
• 4 - Опора для камінної труби
• 5 - Гвинти
• 6 - Кроква
• 7 - Контрарешетка
• 8 - Латка
• 9 - Допоміжна обрешітка
• 10 - Покрівельний матеріал

Комплект димохідної лави DBDC-KARP складається з двокомпонентного кронштейна DBDC-KARP (нижня частина - коротка (1a) і верхня частина - довга (1b)), люльки камінної лави (3) і платформи камінної лави (4). Повна сходинка димоходу DBDC-KARP складається з двокомпонентного кронштейна DBDC-KARP (нижня частина - коротка (1a) і верхня частина - довга (1b)) і сходинки димоходу.

Повна опора/сходинка DBDC для покриття простих плиток

• 1a - Верхня частина опори для камінної труби
• 1b - Нижня частина опори для камінної труби
• 2 - Гвинти
• 3 - Підставка для камінної лави
• 4 - Опора для камінної лави
• 5 - Гвинти
• 6 - Кроква
• 7 - Контра обрешітка
• 8 - Обрешітка
• 9 - Допоміжна обрешітка
• 10 - Покриття даху

Повна димохідна лава DBDC-KARP складається з двокомпонентного кронштейна DBDC-KARP (нижня частина - коротка (1a) і верхня частина - довга (1b)), люлька димоходу лава ( 3) і майданчик камінної лави (4). Повна сходинка димоходу DBDC-KARP складається з двокомпонентного кронштейна DBDC-KARP (нижня частина - коротка (1a) і верхня частина - довга (1b)) і сходинки димоходу.

Правильне профілювання кронштейна DBDC-KARP дозволяє монтувати опори або сходинки на дахах, покритих керамічною черепицею, бетонною черепицею та простою черепицею.

• Кронштейни, встановлені на дахах, покритих керамічною та бетонною черепицею, кріпляться до допоміжних рейок (9).
• Спочатку встановіть нижню частину кронштейна (1a), щоб нижній край наступної плитки знаходиться приблизно на 1 см від нижньої частини кронштейна. Прикрутіть кронштейн до допоміжної обрешітки шурупами з потайною головкою, мін. Шурупи з шестигранною головкою Ø6 мм x 45 мм або Ø8 мм (5).
• Після укладання плитки в наступному ряду зберіть верхню частину кронштейна (1b), відрегулювавши та пригвинтивши його до нижньої частини кронштейна (1a) гвинтами M8 x 20 мм (2). Прикрутіть верхній кронштейн до опорної планки (9) шурупами з потайною головкою, мін. Ø6 мм x 45 мм або шурупи по дереву з шестигранною головкою діаметром Ø8 мм (5).
• Під час встановлення кронштейнів не забудьте правильно відшліфувати замки в плитці до ширини, збільшеної приблизно на 1-2 см від ширини кронштейна.
• Потім прикрутіть кронштейн до кронштейна. Пригвинтіть підставку (3) для димоходу M8 x 20 мм або сходинку для димоходу так, щоб платформа (4) або сходинка знаходилися в горизонтальному положенні ±3%.
• Платформа для димоходу пригвинчується гвинтами M8 x 20 мм (2) до підставки через бокові отвори в платформі та підставці. Сходинка димоходу прикручується безпосередньо до кронштейна DBDC-KARP.
• Кількість кронштейнів залежить від довжини фундаменту: для фундаменту довжиною до 1,2 м використовуємо 2 з’єднувальні елементи, для фундаменту довжиною 1,5 м використовуємо 3 кронштейни, а для фундаменту 3 м – мін. 6 кронштейнів. Максимальна відстань між кронштейнами не повинна перевищувати 800 мм.
