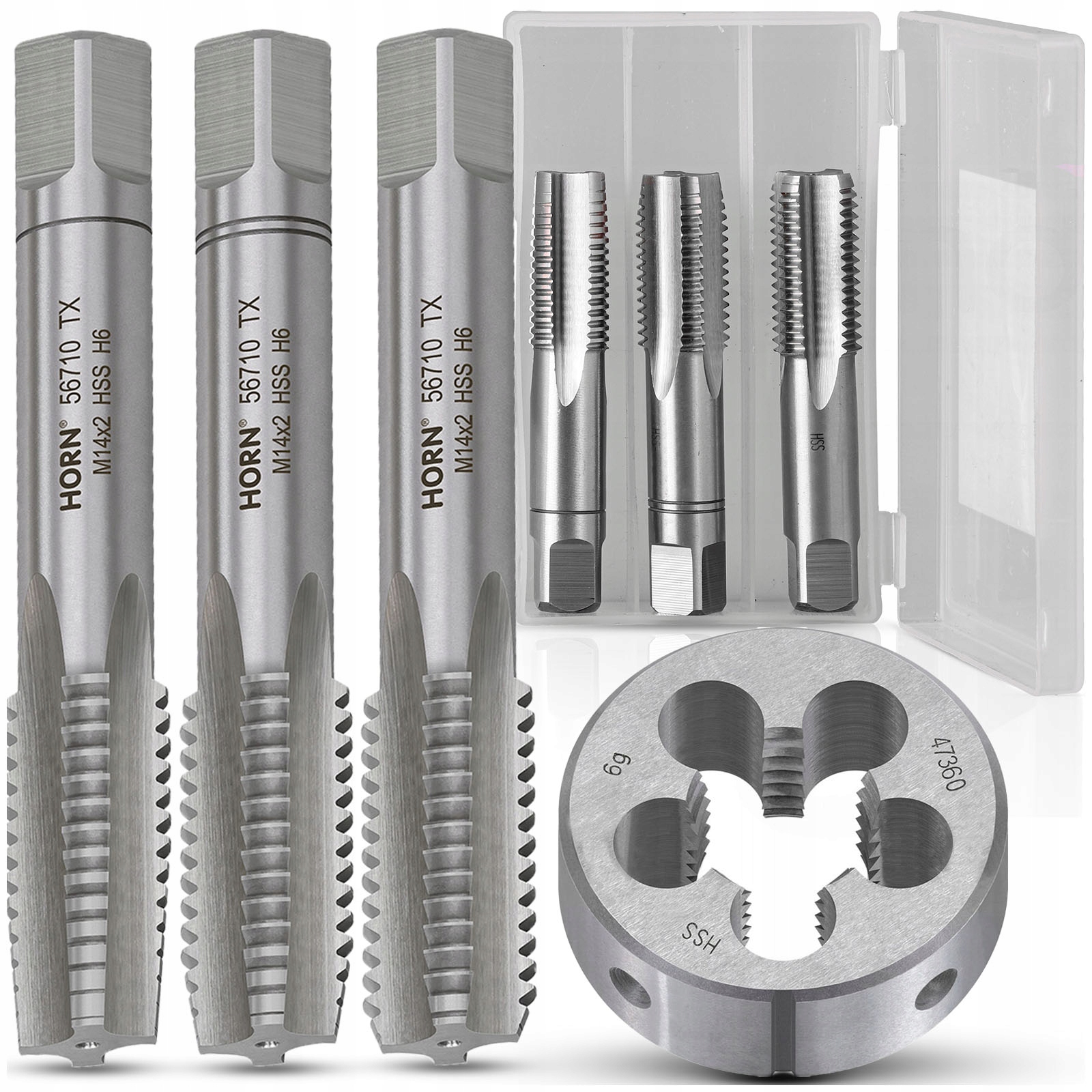

НАБІР МАТРИЦІВ ДЛЯ РІЗЬБИ M14 M14x2.00

⚙️Технічні характеристики:⚙️

☑️бренд: Horn.

☑️Тип різьби: метрична звичайна права.

☑️Твердість: 60°HRc (+/-1°).

☑️кількість канавок: 4.

☑️Профіль різьби: кут 60°.

☑️матеріал: легована інструментальна сталь NC6 (W-1.2063).

✔️Стандарти:

✅Відповідає стандарту: DIN-352/3-P.

✅Стандарт різьби: ISO DIN-13.

✅Допуск різьби: ISO2 (6H).

Рекомендований діаметр отвору для нарізання різьби ø12,0 мм.

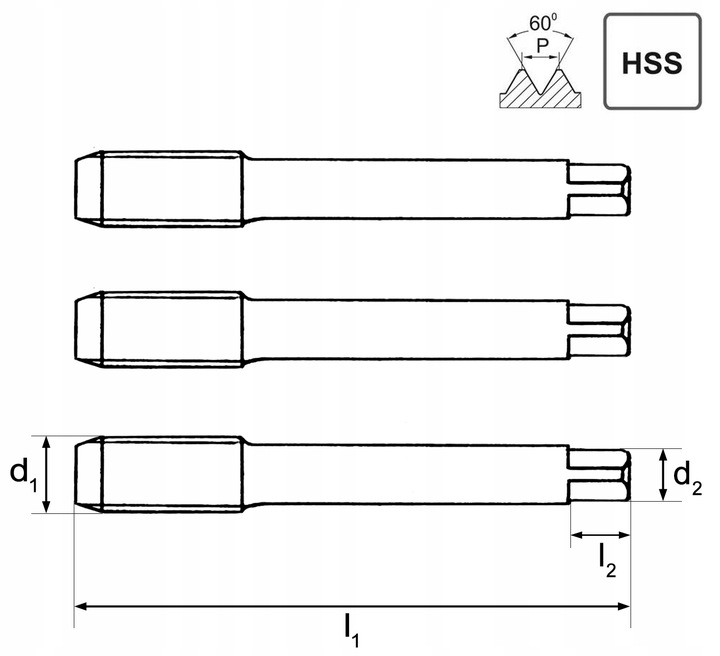

✏️Розміри (технічний малюнок):

• різьба (d1): M14.
• крок різьби (P): 2 мм.
• довжина загальної частини (l1): 80 мм.
• довжина ручки приводу (l2) 12 мм.
• тримач драйвера (d2): квадрат 9,0 мм.

Набір складається з 3 мітчиків:

• №. 1 знімач: з фаскою 8П (8 ниток в різальній частині) і кутом входу 5°.

• Ні. 2 проміжні: з фаскою 4П (4 нитки різьби в різальній частині) і кутом різання 10°.

• Ні. 3 фінішний інструмент: з фаскою 2P (2 різьблення в різальній частині) і кутом різання 20°.

Всю пропозицію мітчиків/плашок та інших різальних інструментів ви можете знайти на інших наших аукціонах.

Метрична матриця M14x2:

✔️Технічні характеристики:

☑️Тип різьби: метрична, звичайна права крутка.

☑️Твердість: 60°HRc (+/-1°).

☑️Cut: 1.75P.

☑️Профіль різьби: кут 60°.

☑️матеріал: легована інструментальна сталь NC6 (W-1.2063).

☑️спеціальний пластиковий футляр у комплекті.

Матриця має затискні отвори для кріплення в різьбових тримачах з гніздами ø38x14 мм.

✅Відповідає стандарту: DIN-EN 22 568.

✅Стандарт різьби: ISO DIN-13.

✅Допуск різьблення: ISO (6g).

✏️Розміри (технічний малюнок):

• нарізана різьба (d1):M14.
• крок різьби (Р) - 2 мм.
• зовнішній діаметр (d2): 38 мм.
• товщина матриці (h1): 14 мм.
• отвори (W): 5.
• рекомендований діаметр валу для різьби: ø13,82 мм.
