Набір рейок RK3 для шаф RACK 19 для блоків ДБЖ PowerWalker 10120507

☆ розширюється ☆ регульується ☆ для джерел живлення серії VFI RM / VFI CRM / VFI CRS / VFI RMG / VFI R1U

ОПИС ТА ЗАСТОСУВАННЯ:

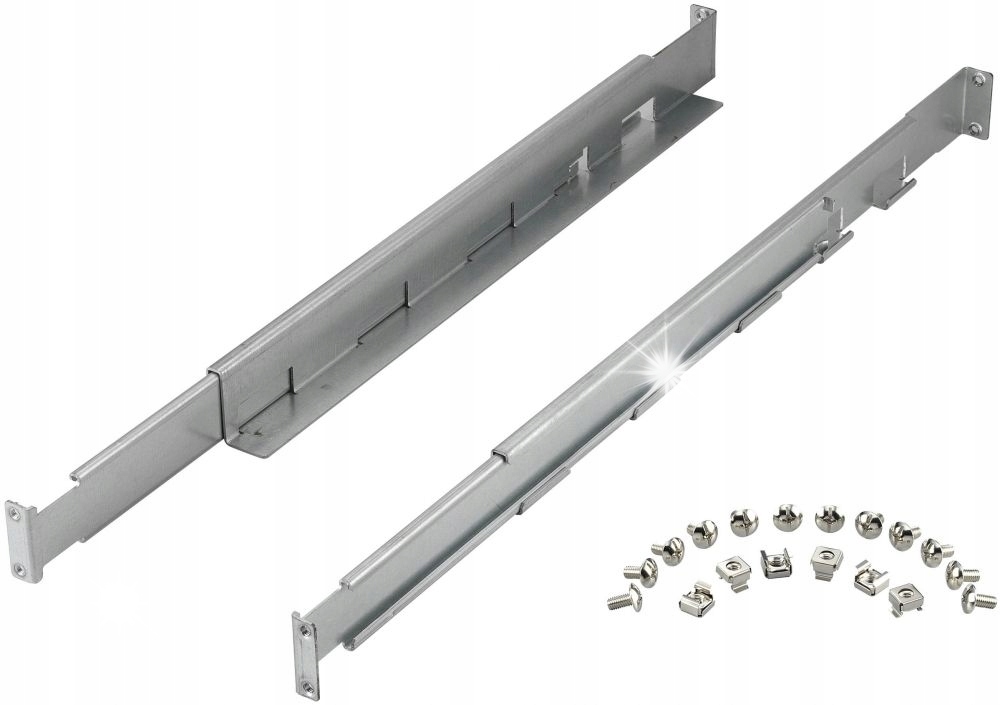

Набір регульованих рейок RK3 (Rack-Kit), призначений для кріплення пристроїв UPS RACK всередині RACK 19'' шаф. Фронтальне кріпленнядо вертикальних рейкових рейок. Регулювання470 - 740 ммце означає, що він підходить для більшості підлогових шафз глибиноювід 800мм до 1000мм.Ідеально підходить для джерел безперебійного живлення PowerWalker, що встановлюються в стійкуз серіїVFI 1000-3000 RM, VFI 1000-3000 RMG, VFI 1000-3000 CRM, VFI 1000-3000 CRS, VFI 1000 R/1U.

НАЙВАЖЛИВІШІ ХАРАКТЕРИСТИКИ:

• розміри: 470 x 39 x 426 мм,
• колір: сріблястий,
• вага: 1,58 кг,
• вміст упаковки: ліва та права рейки (2 частини) з кожного боку), гвинти для стійки (12x M6 * 12), гайки (6x M6), інструкції зі встановлення,

сумісні моделі:

• серія VFI 1000-3000 RM,
• серія VFI 1000-3000 RMG,
• VFI серії 1000-3000 CRM,
• серії VFI 1000-3000 CRS,
• серії VFI 1000 R/1U,

ІНСТРУКЦІЇ З ВСТАНОВЛЕННЯ РЕЙКИ:

Крок 1: Вставте монтажні шпильки в такі місця на напрямних. Переконайтеся, що ви надійно закріпили їх. Потім розведіть обидва кінці напрямних. Переконайтеся, що відстань розширення відповідає монтажній глибині шафи, і вставте монтажні шпильки у відповідні отвори рейок RACK.

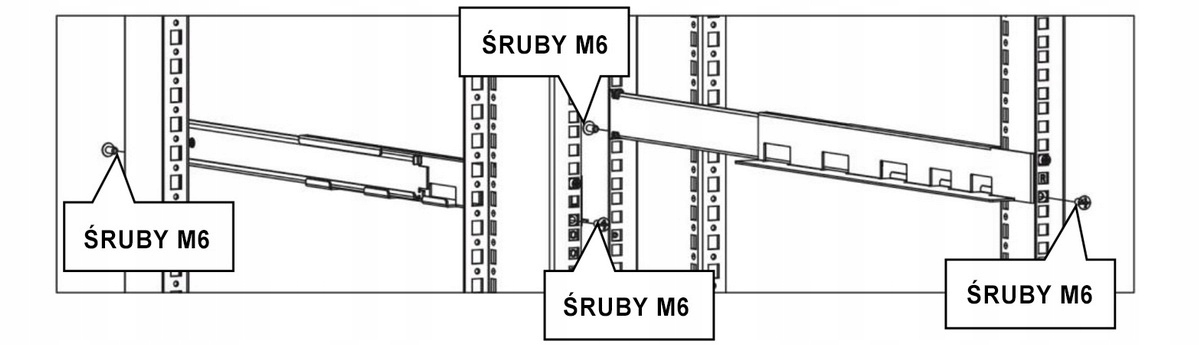

Крок 2. Використовуйте гвинти M6, щоб прикріпити рейкові повзунки до конструкції стійки. Перегляньте зображення нижче:

Крок 3: Відповідно до висоти ДБЖ розмістіть 6 кошиків M6 у відповідному місці.

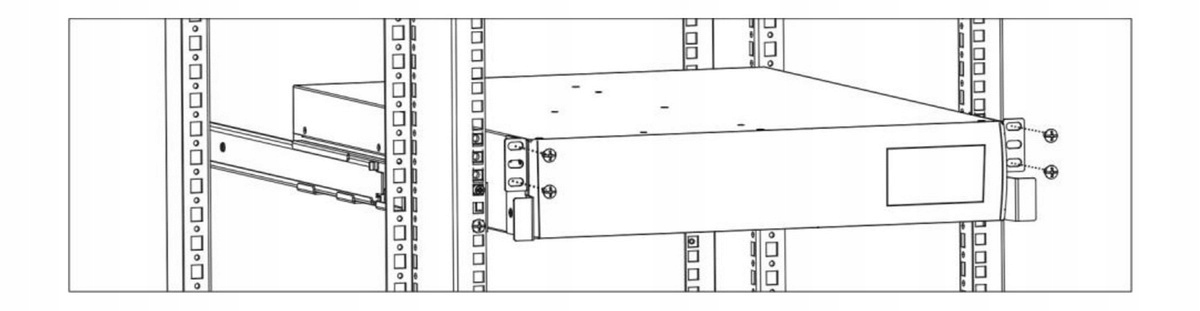

Крок 4: розташуйте ДБЖ за допомогою вушок на рейковому кронштейні.

Крок 5. Закріпіть ДБЖ за допомогою 4 гвинтів M6.

Крок 6: складання завершено. ДБЖ встановлено правильно.
