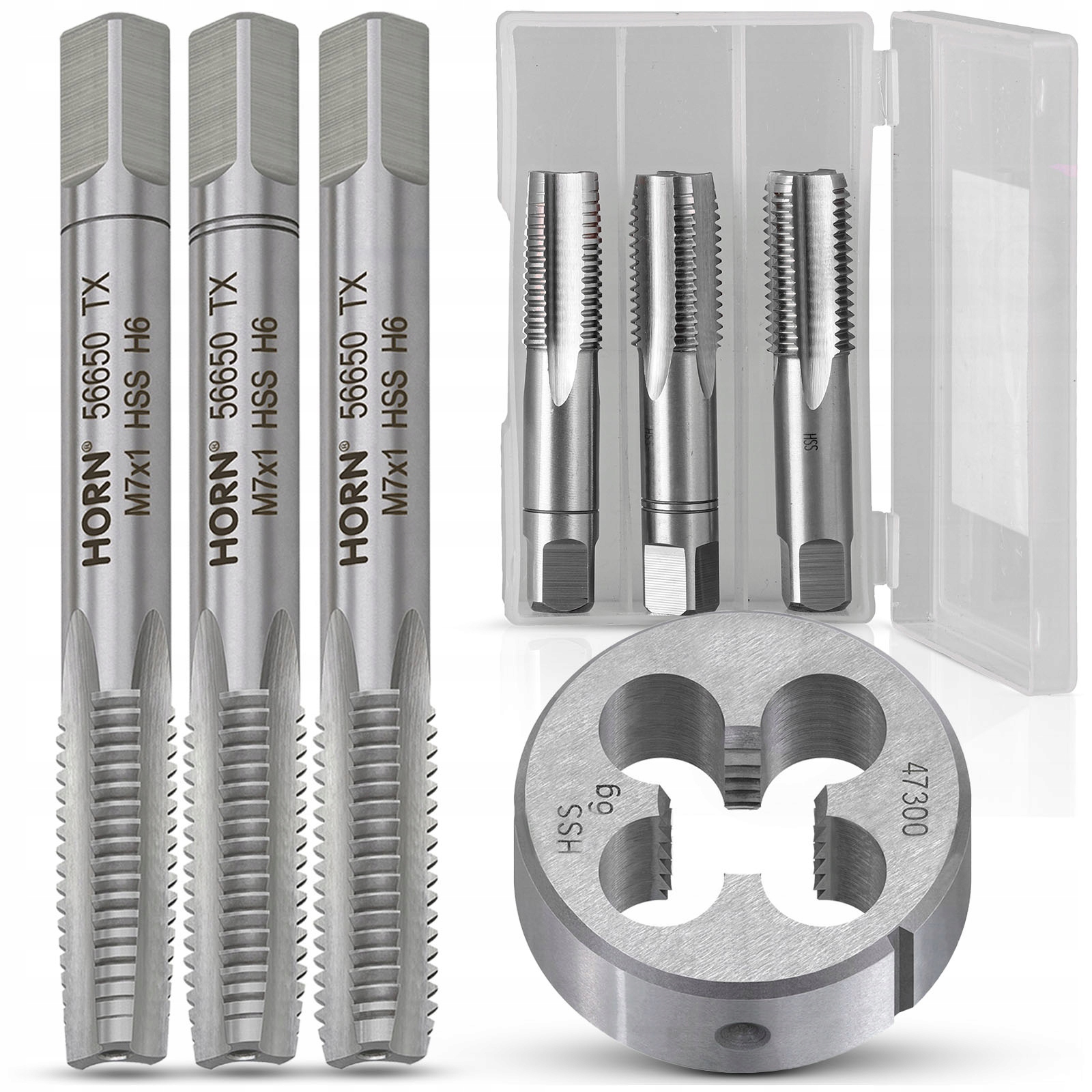

НАБІР РІЗЬБОВИХ МАТРИЦЬ M7 M7x1.0

⚙️Технічні характеристики:⚙️

☑️бренд: Horn.

☑️Тип різьби: метрична звичайна права.

☑️Твердість: 60°HRc (+/-1°) набір: спеціальний пластик футляр

✔️Стандарти:

✅Відповідає стандарту: DIN-352/3-P.

✅Стандарт різьби: ISO DIN-13.

✅Допуск різьби: ISO2 (6H).

Рекомендований діаметр отвору для різьби ø6,0 мм.

✏️Розміри (технічний малюнок):

• різьба (d1): M7.
• крок різьби (P): 1 мм.
• довжина загальної частини (l1): 56 мм.
• довжина ручки привода (l2): 8 мм.
• Діаметр рукоятки (d2): квадрат 4,9 мм.

Набір складається з 3 мітчиків:

• Знімач №1: з фаскою 8P (8 різьб у різальній частині) і кутом входу 5°.

• Проміжний №2: з фаскою 4P (4 нитки). в різальній частині) і кутом різання 10°.

• Ні. 3 чистовий інструмент: з фаскою 2P (2 різьблення в різальній частині) і кутом різання 20°.

Всю пропозицію мітчиків / плашок та інших ріжучих інструментів ви можете знайти на інших наших аукціонах.

Метрична матриця M7x1:

✔️Технічні характеристики:

☑️Тип різьби: метрична, звичайна права крутка.

☑️Твердість: 60°HRc (+/-1°).

☑️Cut: 1.75P.

☑️Профіль різьби: кут 60°.

☑️матеріал: легована інструментальна сталь NC6 (W-1.2063).

☑️спеціальний пластиковий футляр у комплекті.

Матриця має затискні отвори для кріплення в різьбових тримачах з гніздами ø25x9 мм.

✔️Стандарти:

✅Відповідає стандарту: DIN-EN 22 568.

✅Стандарт різьби: ISO DIN-13.

✅Допуск різьблення: ISO (6g).

✏️Розміри (технічний малюнок):

• нарізана різьба (d1):M7.
• крок різьби (P) - 1 мм.
• зовнішній діаметр (d2): 20 мм.
• товщина матриці (h1): 7 мм.
• отвори (W): 4.
• рекомендований діаметр валу для різьби: ø6,88 мм.
