Набір для передачі через LAN + PoE через 2 кабелі 10 Мбіт/с на відстані до 1000 м - ATTE Power

Представляємо набір передачі даних ETH10-2wire-SET LAN + PoE від ATTE Power

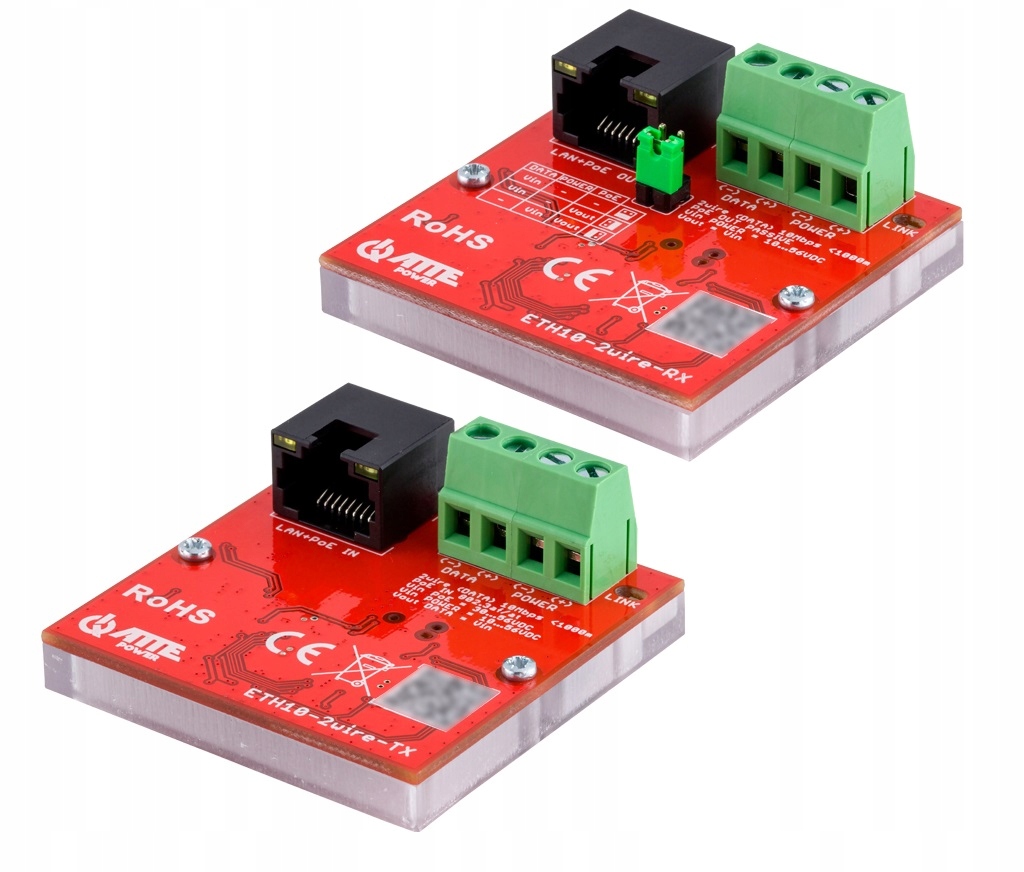

ETH10-2wire-SET - це набір активних конвертерів для передачі даних з Ethernet живлення мережі та PoE за допомогою 2-х проводів, наприклад однієї пари витої пари UTP.

Застосування:

✅ РЕЖИМ 1

✅ РЕЖИМ 2-1

✅ РЕЖИМ 2-2

✅ РЕЖИМ 3-1

✅ РЕЖИМ 3-2

Увага!!! Режими представлені в кінці аукціону!!!

Залежно від обраного режиму роботи перетворювачів живлення їх і підключених до них пристроїв може здійснюватися кількома способами. Живлення від PoE або від зовнішнього джерела живлення. Як від передавача ETH10-2wire-TX, так і від приймача ETH10-2wire-RX. Розширене налаштування для різних режимів роботи, реалізоване за допомогою перемичок, детально описано в інструкції до пристрою.

Це рішення для вас, якщо:

➡️ Ви хочете встановити професійний моніторинг, додаткові камери, але не можете замінити кабель на новий

➡️ Ви шукаєте безпечне, просте, швидке та зручне рішення

➡️ Ви очікуєте найвищої якості та безпеки

➡️ Ви не хочете обмежтеся одним режимом роботи та готові переходити на сучасні рішення

➡️ Ви не хочете витрачатизайві гроші на дивні рішення

➡️ Ви шукаєте професійно перевірене та надійне рішення?

Основні функції, які вирішують вашу проблему:

✔️ Можливість монтаж приймача в базі камери чи іншій інсталяційній коробці

✔️ Дальність передачі до 1000 м зі швидкістю 10 Мбіт/с

✔️ Можливість живлення комутатора та від комутатора через PoE 802.3 at/af

✔️ дуженизька потужність споживання - 1,35 Вт на всю доріжку

✔️Стійкість до перешкод

Набір передачі LAN + PoE ETH10‑2wire‑SET створено з урахуванням інновацій, адаптації та розвитку

⭕ Наше обладнання дозволяє:

• Малий розмір модулів
• Чітка оптична індикація стану живлення та передачі даних
• Просте та швидке введення в експлуатацію без необхідності налаштування параметрів
• Можливість живлення від комутатора PoE 802.3at/af, PoE PASSIVE або зовнішнього джерела живлення (ETH10-2wire-TX)
• Можливість живлення PoE 802.3at/af або ПАСИВНІ приймачі PoE< /li>
• Загальна потужність до 30 Вт на всьому шляху живлення

Пристрої дозволяють установку камер або інших пристроїв IP PoE в місцях, де заміна існуючого кабелю неможлива або нерентабельна. Модуль ETH10-2wire-TX живиться від будь-якого комутатора PoE (порт RJ45), а потім через 2 дроти, що забезпечує двонаправлений мережевий зв’язок і забезпечує живлення модуля ETH10-2wire-RX камерою PoE. Пристрої опціонально можуть отримувати живлення від гвинтових роз'ємів POWER. Максимальна довжина кабелів у 2-провідній трасі становить 1000 м.

Максимальна відстань передачі даних і живлення PoE залежить від типу, довжини та перерізу використовуваних кабелів. Наявність в трасі кабелю інших проводів і додаткових проміжних з'єднань істотно впливає на стабільність передачі. Найкращі параметри та найбільшу дальність передачі можна отримати, використовуючи 2 одинарних скручених кабелю, наприклад одну пару витої пари UTP.

Камеру або інший приймач PoE можна підключити до порту RJ45 ETH10 -2wire-RX модуль в кінці лінії. Якщо ви підключаєте приймач до іншого комутатора або мережевої карти без підтримки PoE, обов’язково вимкніть джерело живлення PoE, правильно встановивши перемичку на приймачі ETH10-2wire-RX.

Полікарбонатний корпус є продумане рішення, що забезпечує теплоізоляцію та мінімальні габарити пристроїв. Невеликий розмір дає широкі можливості для вибору місця установки.

ATTE Power

ATTE є польським виробником електронних пристроїв для індустрії безпеки. Пропозиція компанії включає, перш за все, ефективні джерела живлення та перетворювачі напруги, сучасні комутатори PoE та системи передачі сигналу та електроенергії для аналогового моніторингу HD за допомогою витої пари UTP. Пристрої торгової марки ATTE характеризуються чудовими корисними якостями при збереженні привабливої ​​ціни продажу. Широкий асортимент продукції дозволяє підібрати і налаштувати обладнання під індивідуальні потреби замовника, а продумана специфіка і прикладні рішення гарантують комфорт роботи монтажника.

⚙️ Технічні дані ETH10‑2wire‑SET ⚙️

• Порти LAN: 1 порт RJ45 10 Мбіт/с
• З’єднувачі:

  ✔️ RJ-45

  ✔️ Гвинтова планка - дроти 0,32-3,3 мм2 (22-12 AWG)

• Функції порту ETH10-2wire -TX:

  ✔️ PoE IN (живлення від лінії PoE): ПАСИВНИЙ (до 30 Вт), 802.3at (до 30 Вт), 802.3af (до 15 Вт)

  ✔️ ШТИРКИ PoE: 1,2 (V+/-) 3,6 (V+/-) та/або 4,5 (V+/-) 7,8 (V+/-)

• ETH10-2wire- Функції порту RX:

  ✔️ PoE OUT (джерело живлення для приймачів PoE): ПАСИВНЕ

  ✔️ ШТИРКИ PoE: 4,5 (V+) 7,8 (V-)

• Функції роз’єму DATA: DATA (2-провідна лінія): передача даних і живлення через 2 дроти
• Функції роз’єму POWER:
• Функції роз'єму POWER: b> POWER (живлення): альтернативне джерело живлення за відсутності джерела живлення PoE (див. конфігурацію перемички)
• Індикація роботи:

  ✔️ Світлодіодний порт RJ45 (жовтий) - живлення наявне p>

  ✔️ Світлодіодний порт RJ45 (зелений) - з'єднання та передача даних у тракті LAN

  ✔️ Світлодіодний індикатор LINK (зелений) – зв’язок і передача даних у каналі 2Wire

• Напруга живлення:

  ✔️ ETH10-2wire-TX

  ✔️ Vin PoE = 30 ... 56 В постійного струму

  ✔️ Vin POWER = 10 ... 56 В постійного струму

  ✔️ ETH10-2wire-RX

  ✔️ Vin = 10 ... 56 В постійного струму

• Вихідна напруга:

  ✔️ ETH10-2wire-TX: VoutDATA=Vin

  ✔️ ETH10- 2wire-RX: Vout = Vin

• Живлення керування:

  ✔️ ETH10-2WIRE-RX

  ✔️ перемички - відповідно з таблицею конфігурації на етикетці та в посібнику

• Потужність споживання: 1,35 Вт (уся доріжка)
• кабель 2 WIRE довжина: Максимальна відстань ETH10-2wire-TX до ETH10-2wire-RX (роз’єми DATA): < 1000 м - 2 окремі дроти
• Довжина мережевого кабелю:

  ✔️ < 100 м - відстань SWITCH PoE до ETH10-2WIRE-TX

  ✔️ < 100 м - відстань ETH10-2WIRE-RX до приймача PoE

• Захист :

  ✔️ LAN і ДАНІ

  ✔️ Захист від перенапруги

  ✔️ ЖИВЛЕННЯ

  ✔️ Захист від зворотної полярності

• Конструкція корпусу: Полікарбонат
• Ступінь захисту: IP20
• Робоча температура: -25°C...+65°C
• Розміри:

  ✔️ ETH10-2WIRE-TX - 51 x 51 x 22 мм

  ✔️ ETH10-2WIRE-RX - 51 x 51 x 22 мм

• Вага:

  ✔️ ETH10-2WIRE-TX 0,025 кг

  ✔️ ETH10-2WIRE-RX 0,025 кг

ПРАКТИЧНИЙ ПРИКЛАД + ДОГОВОРЕННЯ

У вас уже є кабельна мережа, але ви хочете її розширити, модернізувати або покращити, тому що заміна існуючої кабельної мережі неможлива або нерентабельна? Просто придбайте набір ETH10‑2wire‑SET для передачі через LAN + PoE через 2 кабелі 10 Мбіт/с на відстань до 1000 м.Пристрої настільки малі, що ви не помітите, що вони у вас є, тому ви не будете потрібно замінити кабель

Не чекайте, придбайте комплект передачі LAN + PoE ETH10‑2wire‑SET зараз, завдяки якому ви можете встановити різні режими роботи, які найкраще підходять для вашої установки

Сертифікати, відповідність стандартам

• RoHs
• LVD
• EMC
• EN 50581:2012
• EN 55024:2010
• EN 55024:2010/A1:2015
• EN 55032:2015
• EN 62368-1:2014
• PN-EN 50581:2013-03
• PN-EN 55024:2011
• PN-EN 55024:2011/A1:2015-08
• PN-EN 55032:2015-09
• PN-EN 62368-1:2015

Приклади застосування (режими роботи)

РЕЖИМ 1

Приклад конфігурації набору в режимі 1 - приймач без живлення PoE

РЕЖИМ 2-1

Камера живиться від PoE через канал 2WIRE. У такій конфігурації слід звернути увагу на перепади напруги в доріжці 2WIRE. Бюджет PoE для камери залежить від діаметра проводів і довжини використовуваного кабелю.

РЕЖИМ 2-2

Приклад конфігурації набору в режимі 2 - живлення від джерела живлення. Камера живиться від мережі PoE через 2WIRE. У такій конфігурації слід звернути увагу на перепади напруги в доріжці 2WIRE. Бюджет PoE, який постачається камері, залежить від діаметра проводів використовуваного кабелю. Передавач і приймач ETH10-2WIRE працюватимуть правильно в діапазоні напруги 10-56 В, однак камера, підключена до приймача, зазвичай потребує живлення PoE 44-56 В. Ці фактори слід враховувати при виборі напруги живлення передавача ETH10-2WIRE-TX.Ми рекомендуємо використовувати блок живлення APS-90-550-OF або перетворювач ASUC-100-550-OF у випадку систем із резервним живленням.

РЕЖИМ 3-1

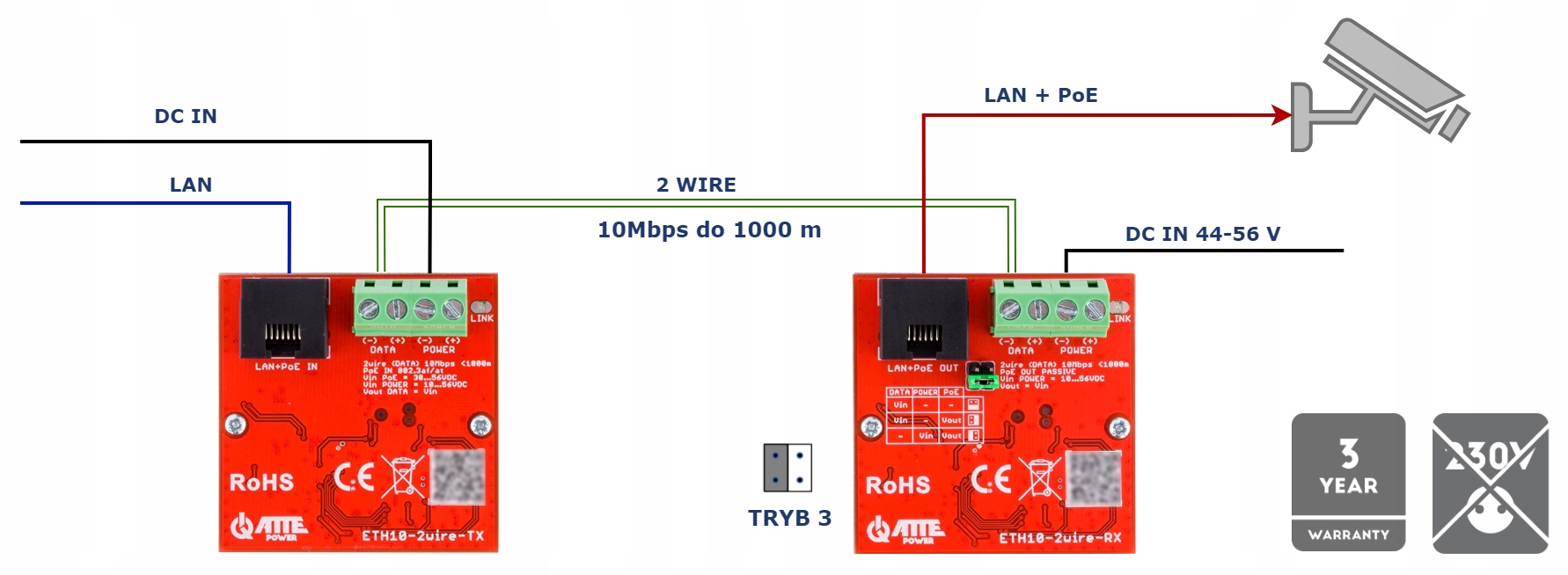

Приклад конфігурації набору в режимі 3 - локальне живлення камери. Камера живиться через PoE безпосередньо від приймача ETH10-2WIRE-RX. Приймач ETH10-2WIRE-RX працюватиме належним чином у діапазоні напруги DC IN 10-56 В, однак камера, підключена до приймача, зазвичай потребує джерела живлення PoE 44-56 В. Ці фактори слід враховувати при виборі напруги живлення для приймача ETH10-2WIRE-RX. Передавач ETH10-2WIRE-TX може працювати з будь-яким стандартом PoE у цій конфігурації.

MODE 3-2

Приклад конфігурації набору в режимі 3. Камера живиться через PoE безпосередньо від приймача ETH10-2WIRE-RX. Приймач ETH10-2WIRE-RX буде правильно працювати в діапазоні напруги 10-56 В, однак камера, підключена до приймача, зазвичай потребує живлення PoE 44-56 В. Ці фактори слід враховувати при виборі напруги живлення для приймача ETH10-2WIRE-RX. У цій конфігурації передавач ETH10-2WIRE-TX може працювати з живленням постійного струму 10-56 В, що подається на роз’єм POWER

Код виробника: ETH10‑2wire‑SET
