Набір для відкатних воріт FAAC DELTA 3 - 741 для воріт вагою до 900 кг,

3x дистанційне керування, 5x зубчаста рейка

Найважливіші характеристики:

• Швидкий і простий монтаж завдяки вбудованому блоку керування
• Автоблокувальний привід - не потребує використання електромагнітного замка навіть у разі відключення електроенергії
• У разі збою живлення пристрій розблоковується ключем, що дозволяє відкривати та закривати ворота вручну.
• Спрощене програмування за допомогою дисплея.
• Магнітні кінцеві вимикачі< /li>

ПОВНИЙ СКЛАД СТАРТОВОГО НАБОРУ FAAC DELTA 3 - 741:

• Привід відомої марки FAAC моделі 741 (вбудований блок керування 748D та пусковий конденсатор)
• 3x XT4 868 пульти дистанційного керування SLH LRB
• SLH 868 МГц 2 -канальний радіоприймач
• Фотоелементи XP20D з регульованим кутом огляду
• ВбудованийКодер (датчик захисту від здавлювання)
• 5 x Зубчаста рейка
• Монтажна основа
• Набір монтажних елементів (анкери, гайки, сальники)
• Колодки для підключення кабелю
• Індивідуальний ключ розблокування
• Набір магнітних кінцевих вимикачів на зубчастій рейці
• Гаранійний талон< /li>
• Посібник зі встановлення та програмування польською мовою – доступний для завантаження

Застосування

Модель 741 призначена для автоматизації в'їзних воріт максимальною довжиною 15 м і вагою до 900 кг.Двигун 230 В, що використовується в він забезпечує більшу робочу потужність, ніж у 12/ 24V, а його конструкція заснована лише на металевих шестернях, а точні підшипники головного вала гарантують надійну роботу відкатних воріт будь-якої конструкції протягом багатьох років.

Функціональність та безпека

Сучасна панель керування 748D забезпечує можливість вибору та програмування всіх робочих параметрів, а також додатково оснащена функціями, які підвищують зручність використання, безпеку та роботу елегантність, як-от: часткове відкриття (пішохідний перехід), регульоване уповільнення та гальмування перед зупинкою воріт, сигналізація про періодичний огляд (лічильник робочого циклу) та багато інших, більшість із яких недоступні в конкурентних моделях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ПРИВОДУ FAAC 741 З Вбудованим БЛОКОМ КЕРУВАННЯ:

• Напруга живлення 230 В (+6% - 10%) 50 Гц
• Споживання електроенергії 500 Вт< /li>
• Споживання струму 2,2 A
• Максимальна сила тяги 650N
• Максимальний крутний момент 24Nm
• Зубчасте колесо Z16
• Швидкість руху 12 м/хв.
• Магнітний кінцевий вимикач
• Термовий захист 140°C
• Ступінь захисту IP 44
• Вага 11 кг
• Діапазон робочих температур -20°C + 55°C

• Кодер - захист від здавлювання для приводів FAAC
< /ul>

Кодер працює, вимірюючи швидкість двигуна. Коли швидкість двигуна падає в результаті зіткнення воріт з перешкодою, кодер зупиняється і повертає ворота назад. Використання енкодера також забезпечує більш точну роботу приводу завдяки визначенню положення воріт за допомогою обертів двигуна, а не часу його роботи.

3x XT4 4-канальний пульт дистанційного керування 868 МГц

Пульти дистанційного керування працюють на частоті 868 МГц у версії LR (Long Range) із збільшеним робочим діапазоном. Ця система набагато стійкіша до будь-яких перешкод і тому працює ефективніше. Радіус дії пультів дистанційного керування становить до 200 м.

Робота пульта дистанційного керування заснована на технології SLH, тобто самонавчаючий код стрибка дозволяє програмувати пульт дистанційного керування з пульта без необхідності отримати доступ до радіоприймача.

Сигнал, який надсилається з пульта дистанційного керування, захищено системою Rolling Code – кодом, що динамічно довільно змінюється.

2-канальний внутрішній приймач RP 868 МГц

• Підключений приймач із вбудованою внутрішньою антеною,
• робоча частота 868 МГц,
• живлення від напруги від панелі керування через роз'єм 20/30 В постійного струму,
• споживання струму 20мА,
• можливість програмування 250 пультів дистанційного керування,
• підключення: швидкий роз'єм
• 2 канали, тобто повна функція відкриття та функція воріт (ворота відкриваються приблизно на 1,2 м)

Фотоелементи XP20D із радіусом дії 20 м

Для встановлення на поверхню або колону. Спрямований фотоелемент з самоналаштуванням.

Технічні характеристики:

• діапазон дії: 20м
• регулювання об'єктива по осі на 180 градусів
• розміри: 35x105x25 мм
• Час затримки: 13 мс
• споживаний струм: 50 мА
• рівень захисту: IP54
• тип контакту: Н.З.
• максимальне контактне навантаження: 60 мА/24 В постійного струму
• джерело живлення 24 В постійного струму/24 В змінного струму

Кріплення приводу

Монтажні анкери та гвинти для встановлення приводу

Магнітні кінцеві вимикачі.

Вони повідомляють приводу, де ворота мають відкриватися та закриватися. Встановлюється на стійку.

Інші аксесуари, що входять до комплекту

• сальники для електричних кабелів
• клемні колодки для кабелів
• індивідуальний ключ для розблокування накопичувача
• гвинти для корпусу панелі керування
• гарантійний талон

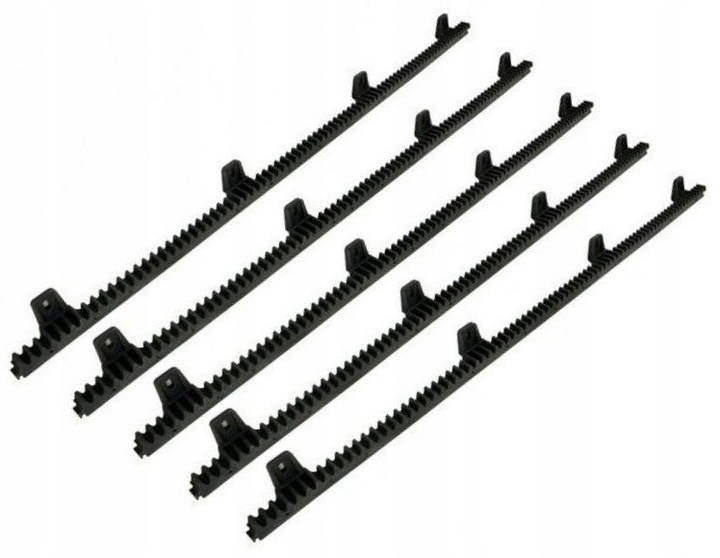

Поліамідні стрічки з металевим сердечником.

Оцинкована металева стійка

• комплект дистанційних втулок для кожної стійки
• товщина стійки 8 мм
• спосіб кріплення: зварювання

Якщо немає інформації про стійку, ми додаємо поліамідну стійку зі сталевим сердечником.

ПОВНИЙ, ГОТОВИЙ ДО ВСТАНОВЛЕННЯ КОМПЛЕКТ АВТОМАТИКИ FAAC 741 (DELTA 3) ДЛЯ ВОРІТ ВАГОЮ ДО 900 КГ.
