Набір BFT Phobos BT B40 для двостулкових воріт

Комплект автоматики для двостулкових воріт BFT PHOBOS BT B40 призначений для автоматизації двостулкових воріт максимальною довжиною до 4 м і вагою до 700 кг кожної стулки.

Набір має вбудовані регульовані кінцеві вимикачі - не потрібно використовувати бампери, пригвинчені до землі.

В набір входить:

• 2x електромеханічні приводи BFT PHOBOS BT B40 з елементами кріплення
• блок управління BFT THALIA BT A80 DUO з вбудованим радіоприймачем - пам'ять на 128 пультів
• Корпус блоку управління - герметичний
• 2 x 4-кнопковий 8-канальний пульт BFT MITTO COOL C4 (можливість докупити) )
• Сигнальна лампа BFT Radius
• Фотоелементи BFT Compacta
• Консолі для кріплення стовпів і стулок воріт
• 4x ключі для екстреного відкривання ворота у випадку відключення електроенергії
• Посібники користувача польською мовою
• Гарантійний талон - 24 місяці

Характеристики:

Нові приводи, як і попередні моделі, використовують технологію D-TRACK, що забезпечує повну безпеку використання - зусилля, необхідні для роботи, оптимально підбираються при кожній роботі точки автоматизації.

Нові приводи характеризуються абсолютно новим дизайном, що стосується решти пропозиції нових моделей приводів і аксесуарів.

Динструкція ходового гвинта Гайка також була модернізована (ходовий гвинт встановлено глибше в порівнянні зі старими моделями), що зменшує можливість випадкового забруднення механізму.

Ці приводи також підходять для використання на широких стовпах . (цегла, бетон і камінь). Максимальна відстань від краю стійки до осі петлі становить 20 см.

Технічні характеристики

• Вага однієї стулки воріт: 700 кг* (дві стулки 2х 700 кг)
• Макс. довжина панелі воріт без електрозамка: 3м
• Максимальний кут: 130°
• Електроживлення пульта: 230 В +/- 10% 50 Гц
• Живлення приводу: 24 В
• Споживання електроенергії: 40 Вт li>
• Сила штовхання та витягування: 2000 Н
• Швидкість руху: 15 мм/с.
• Робочий хід : 470 мм
• Виявлення перешкод: ТАК
• Тип виявлення перешкод: електронний
• Кінцеві вимикачі: магнітно-механічні
• Розблокування в разі збою живлення: персональний ключ
• Робоча температура: від -20 С до + 55 С
• Ступінь захисту: IP 44
• Змащення зубчастих передач: мастило
• Режим використання: 30 циклів на годину
• Вага приводу: 4,8 кг
• Заявка на посади : сталь
• Блок керування: Thalia BT A80 DUO

*Важливо. Максимальна вага листа зменшується зі збільшенням його довжини! Актуатор Phobos BT B40 підтримує крила довжиною 4 метри і масою макс. 700 кг.

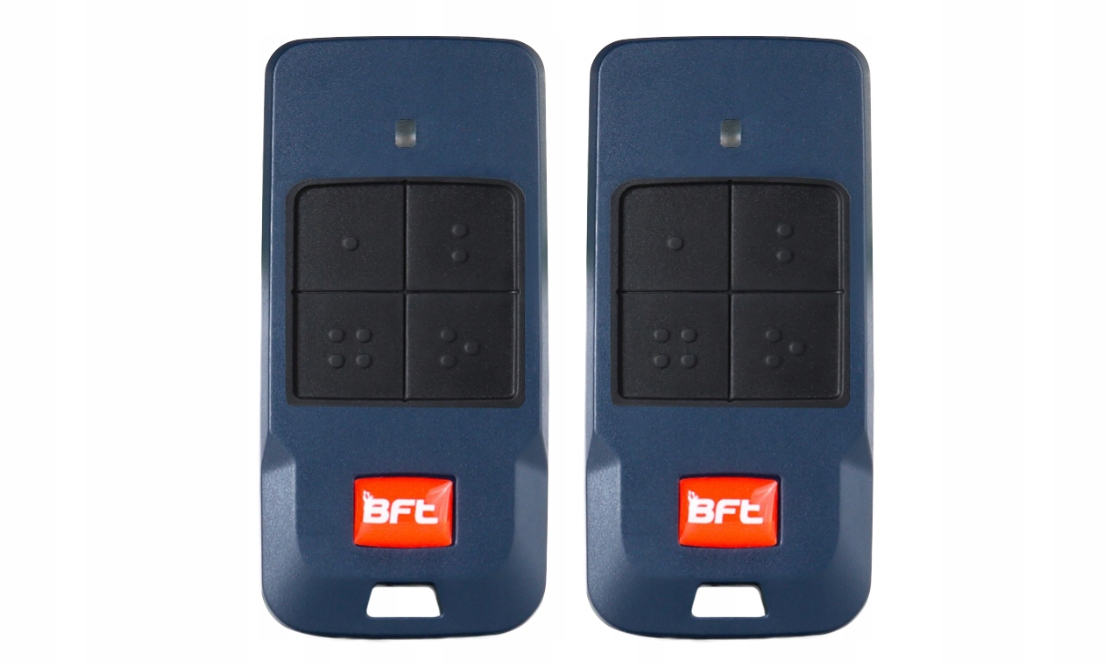

2 x BFT MITTO COOL C4 8-канальний пульт дистанційного керування з акумулятором

Технічні дані:

• Частота: 433,92 МГц
• Кількість каналів: 4 кнопки = можливість керувати 8 радіоканалами
• Живлення: батарея CR2032 li>
• Дальність: до 100 м
• Розміри: 62x38x14 мм
• Батарея включена b>

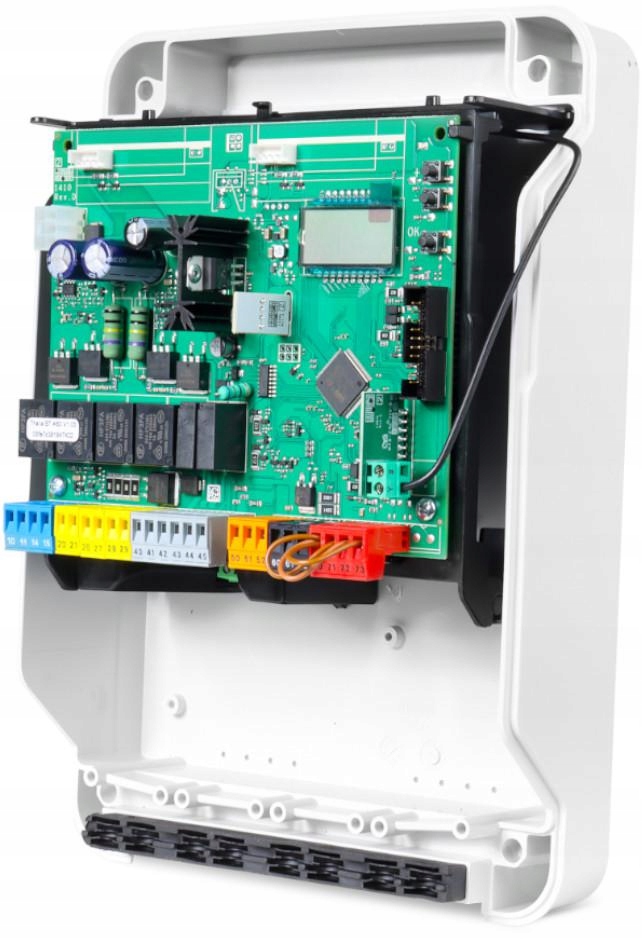

Блок керування BFT THALIA BT A80 DUO із вбудованим радіоприймачем

Плата керування для 1 або 2 приводів розпашних воріт 24 В для дуже складних установок. Застосування: панель керування для двох приводів 24 В для розпашних воріт. Живлення пластини: 230 В, однофазне. Живлення приводу: 24 В постійного струму, 240 Вт для кожного приводу програмування на основі дисплея та вбудованого двоканального приймача, система захисту від здавлювання D-Track, уповільнення під час відкривання та закривання та електронна система самонавчання. Електромагнітний замок прямого з'єднання і електромагніт, кромка прямого з'єднання 8К2. Сумісність: LIBRA C MA, LIBRA C LX, LIBRA, LIBRA R, LIBRA MA R

Технічні параметри:

• Живлення панелі: 220-230В
• Живлення для приводів: 24 В, макс. 180 Вт кожен
• Потужність макс. li>Спрощене програмування за допомогою рідкокристалічного дисплея
• Кольорові та пронумеровані клемні колодки
• Soft Stop - уповільнення на завершальних етапах відкривання та закривання, щоб двері закривалися плавніше
• Електронне самонавчання під час першого запуску "Autoset"
• Функція автоматичного закривання
• Автоматичне закривання після проходження лінії фотоелемента
• Функція хвіртки та інші...

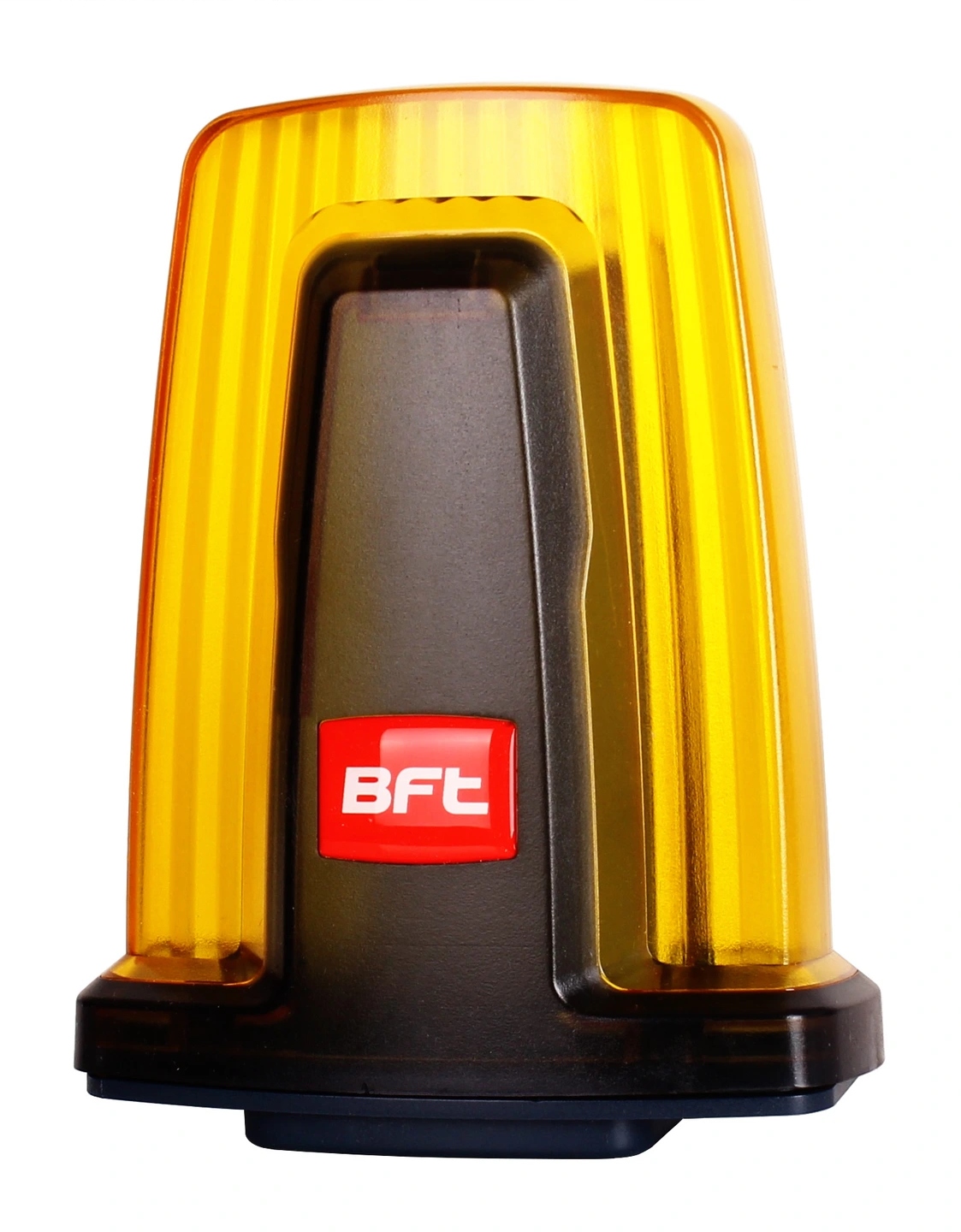

Сигнальна лампа BFT Radius 24V

• Світлодіодне освітлення
• вбудована антена, що збільшує радіус дії пультів дистанційного керування

Набір ключів для екстреного відкриття воріт у разі відключення електроенергії.

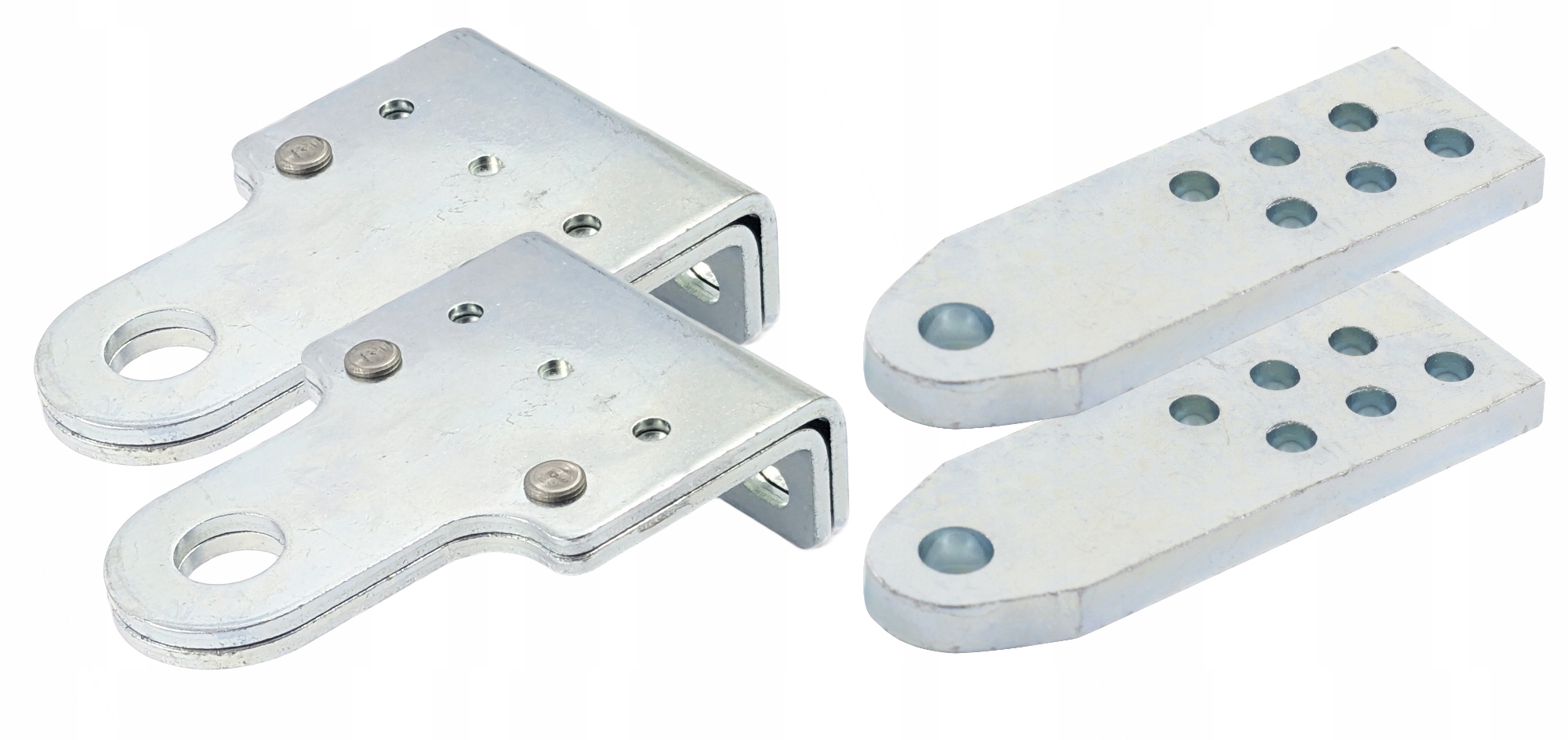

Монтажні кронштейни для приводів

• 2x тримач стовпа
• 2x тримач стулки воріт

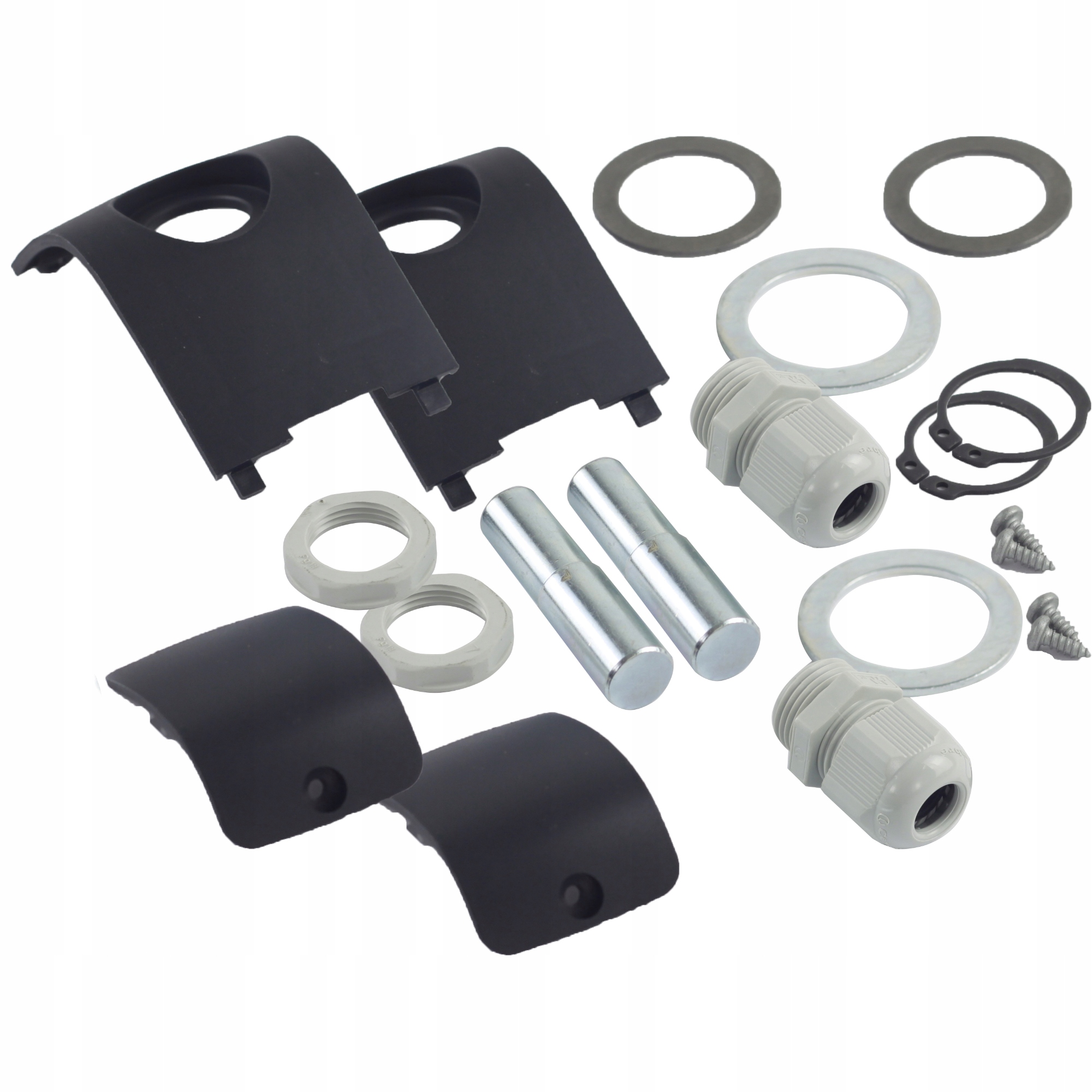

Монтажне приладдя

• сальники для прокладання кабелю
• ковпачки для приводів
• штифти для монтажу приводів
• інші дрібні елементи збірка

Посібник користувача
