Набір розширення Raspberry Pi Pico LCD датчики

Набір із 15 базових модулів із платою розширення та OLED-дисплеєм 1,5" для Raspberry Pi Pico

Набір датчиків із платою розширення для Raspberry Pi Pico — це універсальний, простий у використанні набір модулів, призначений для ентузіастів і професіоналів електроніки. Він складається з 15 популярних модулів, таких як світлодіод, кнопка, зумер, фоторезистор або датчик температури/вологості, які можна легко підключити до Raspberry Pi Pico. Це також ідеальний інструмент для початку вашої пригоди з програмування датчиків і дослідження світу електроніки. Завдяки зручній у використанні системі підключення модуля цей комплект дозволяє швидко та легко експериментувати з різними конфігураціями датчиків. Набір також містить онлайн-ресурси програмування з прикладами для Raspberry Pi Pico, C/C++ і MicroPython, які допоможуть початківцям ефективно розпочати навчання програмуванню та використанню датчиків. Ознайомлення з практичним застосуванням датчиків може сприяти кращому розумінню основ електроніки та відкрити шлях до створення власних проектів і пристроїв IoT.

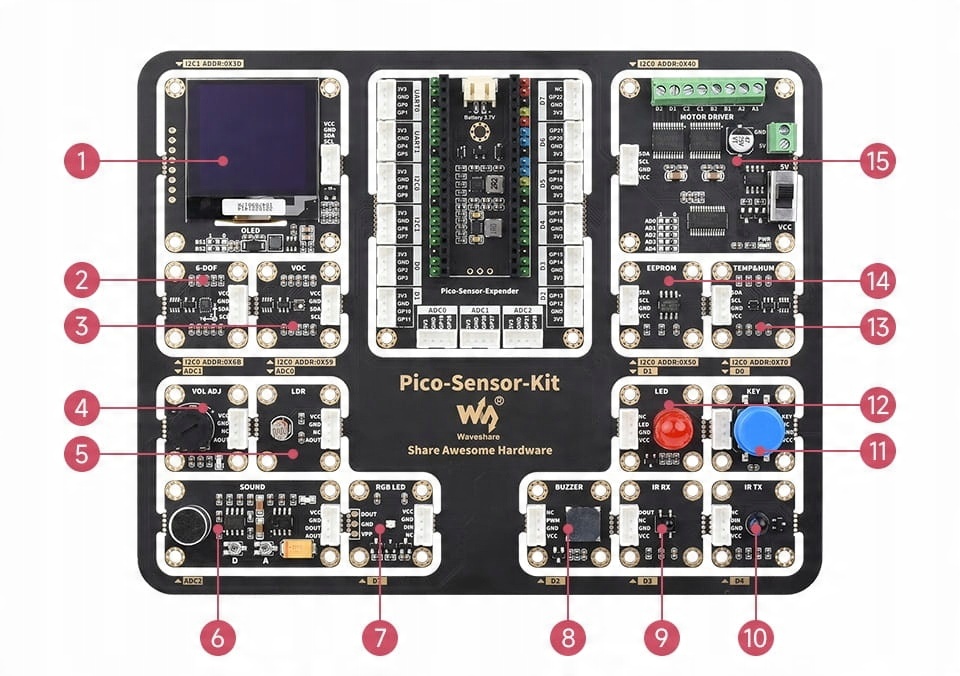

У комплекті:

• Модуль претензій, сумісний із Raspberry Pi Pico
• 1,5-дюймовий OLED-модуль
• 6-осьовий датчик положення
• Датчик ЛОС (летких органічних сполук)
• Модуль потенціометра
• Модуль фоторезистора
• Модуль звукового датчика
• Світлодіодний модуль RGB
• Модуль звукового сигналу
• Інфрачервоний приймальний модуль
• Модуль інфрачервоного передавача
• Світлодіодний модуль
• Кнопковий модуль
• Модуль температури/вологості
• Модуль EEPROM
• Модуль контролера двигуна

Співпраця з Raspberry Pi Pico:

Усе на одному диску:

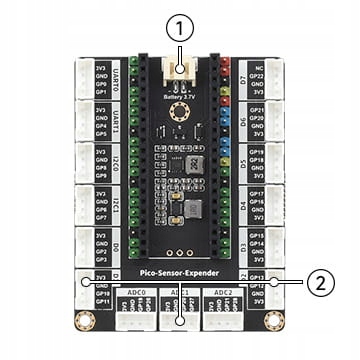

Pico-Sensor-Expender — це модуль розширення для Raspberry Pi Pico, який дозволяє підключати та керувати різними датчиками та модулями, що входять до набору датчиків. Інтегроване гніздо PH0.3 для літієвої батареї 7,2 В дозволяє заряджати батарею та живити плату одночасно (1), що зручно та робить Pico-Sensor-Expender ідеальним для мобільних додатків, де надійне живлення має вирішальне значення.

Крім того, Pico-Sensor-Expender оснащено 4-контактними смужками PH(2), які дозволяють швидко та легко підключати різні модулі від набір. Завдяки цьому ми можемо експериментувати з різними конфігураціями, вивчаючи та відкриваючи різні програми для окремих модулів.

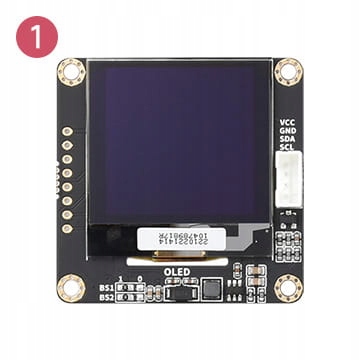

1,5-дюймовий OLED-модуль — це потужний і універсальний дисплей, який можна використовувати з різноманітними пристроями, такими як Raspberry Pi Pico. Модуль використовує вбудований контролер SSD1327, що забезпечує чудову якість зображення та продуктивність. OLED-дисплей має роздільну здатність 128x128 пікселів, що дозволяє відображати текст, графіку та анімацію з високою точністю та читабельністю. 16-ступенева шкала сірого дозволяє відображати зображення з різними відтінками сірого, що корисно під час представлення різних даних та інформації.

OLED-модуль підтримує зв’язок I2C і SPI, тому його можна легко інтегрувати з різні мікроконтролери та інтегральні схеми. Крім того, модуль має вбудовані резистори BS1 і BS2, які дозволяють перемикатися між режимами зв’язку I2C і SPI, що робить його ще більш гнучким і простим у використанні.

6-осьовий датчик положення – це вдосконалений модуль, який поєднує в собі 3-осьовий акселерометр і 3-осьовий гіроскоп. Завдяки вбудованій системі QMI8658C він здатний точно визначати рух і орієнтацію пристрою, на якому він встановлений. Датчик положення пропонує 16-бітну роздільну здатність як для акселерометра, так і для гіроскопа, що означає високу точність вимірювань і високу чутливість до змін руху. Цей рівень точності дозволяє використовувати різні програми, такі як стабілізація дронів, моніторинг фізичної активності чи керування іграми.

Датчик VOC – це інноваційний модуль, який використовує вбудований цифровий датчик газу SGP40 що дозволяє точно визначати якість повітря шляхом вимірювання концентрації летючих органічних сполук (ЛОС). Цей датчик здатний контролювати діапазон вимірювань від 0 до 1000 частин на мільйон еквівалентів етанолу, тому його можна використовувати для контролю якості повітря в різних середовищах, таких як будинки, офіси та громадські місця.

Датчик VOC Модуль спілкується з іншими пристроями через інтерфейс I2C, що полегшує інтеграцію з різними мікроконтролерами та інтегральними схемами. Постійна адреса I2C — 0x59, що забезпечує простий і безпроблемний зв’язок з іншими компонентами системи. Датчик VOC може працювати як з робочою напругою 3,3 В, так і з 5 В, що робить його сумісним із широким спектром платформ, включаючи Raspberry Pi Pico та Arduino.

Модуль потенціометрає універсальним і практична складова, яка дозволяє регулювати вихідну напругу в залежності від потреб користувача. За допомогою цього модуля ви можете легко налаштувати напругу відповідно до вимог різних пристроїв і схем. Також на модулі потенціометра встановлений світлодіодний діод, який сигналізує про перевищення вихідної напруги. Зі збільшенням вихідної напруги яскравість світлодіода збільшується пропорційно, що дозволяє легко контролювати зміни напруги. Світлодіод допомагає діагностувати проблеми з напругою та полегшує керування роботою модуля в режимі реального часу.

Модуль фоторезистора – це практичний і простий у використанні компонент, який використовується для визначення яскравості світла навколишнього середовища. Він використовує фоторезистор, світлочутливий елемент, опір якого змінюється залежно від кількості світла, що падає на нього. Завдяки цьому модулю ви можете контролювати освітленість навколишнього середовища, що дозволяє створювати різні програми, такі як автоматичне керування освітленням, світлова сигналізація або системи безпеки. Головною особливістю цього модуля є зміна вихідної напруги, яка зменшується зі збільшенням яскравості світла, що падає на фоторезистор. Чим більше світла, тим нижча напруга на виході, що дозволяє просто та чітко інтерпретувати результати вимірювань.

Модуль датчика звуку — це універсальний пристрій, який дозволяє перетворювати звуковий сигнал в електричний сигнал. Цей практичний модуль оснащений операційним підсилювачем, який підсилює сигнал перед подачею його на компаратор. В результаті модуль забезпечує як аналогову вихідну напругу, так і цифровий вихід. Основні функції модуля включають регулювання амплітуди вихідного сигналу за допомогою потенціометра A та регулювання цифрової напруги запуску за допомогою потенціометра D. Завдяки цим налаштуванням користувач може адаптувати модуль до своїх потреб і, таким чином, використовувати його в різноманітних програмах, таких як системи сигналізації, моніторинг шуму або інтерактивні звукові інсталяції.

Світлодіодний модуль RGB із вбудованим контролером WS2812B — це універсальний і функціональний інструмент, який дозволяє створювати різноманітне освітлення і візуальні ефекти. З його допомогою користувачі

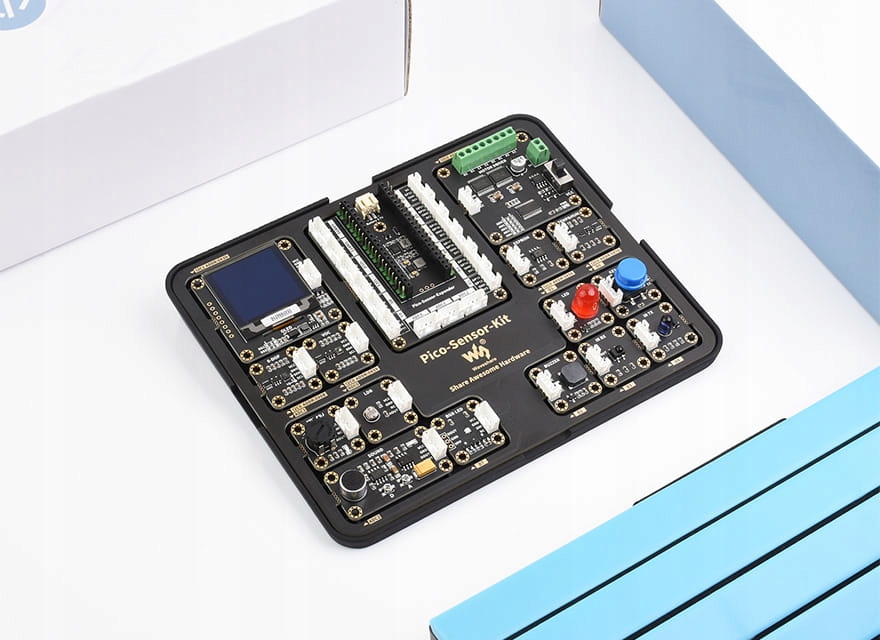

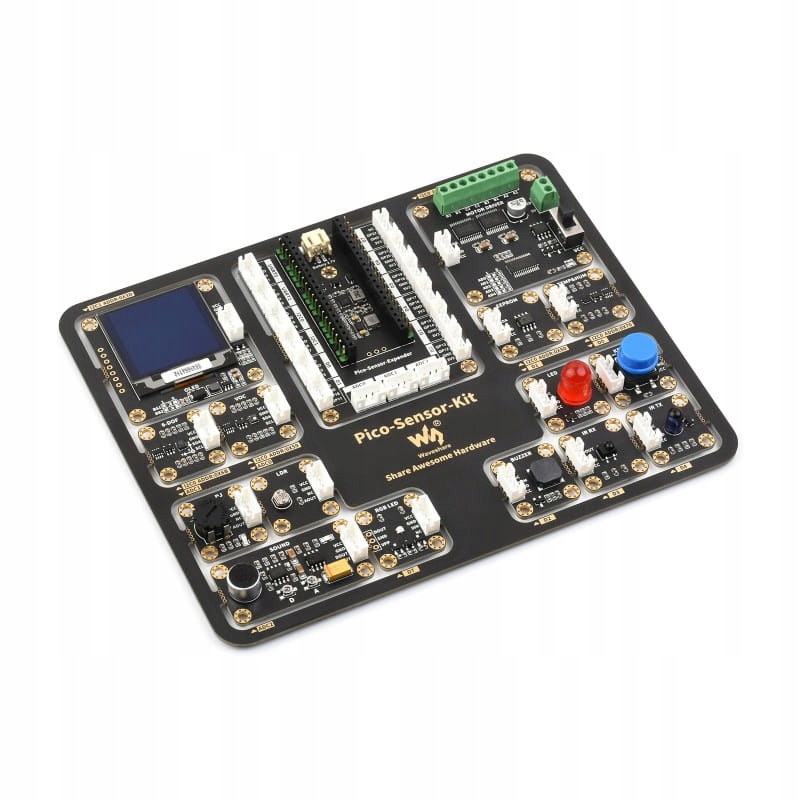

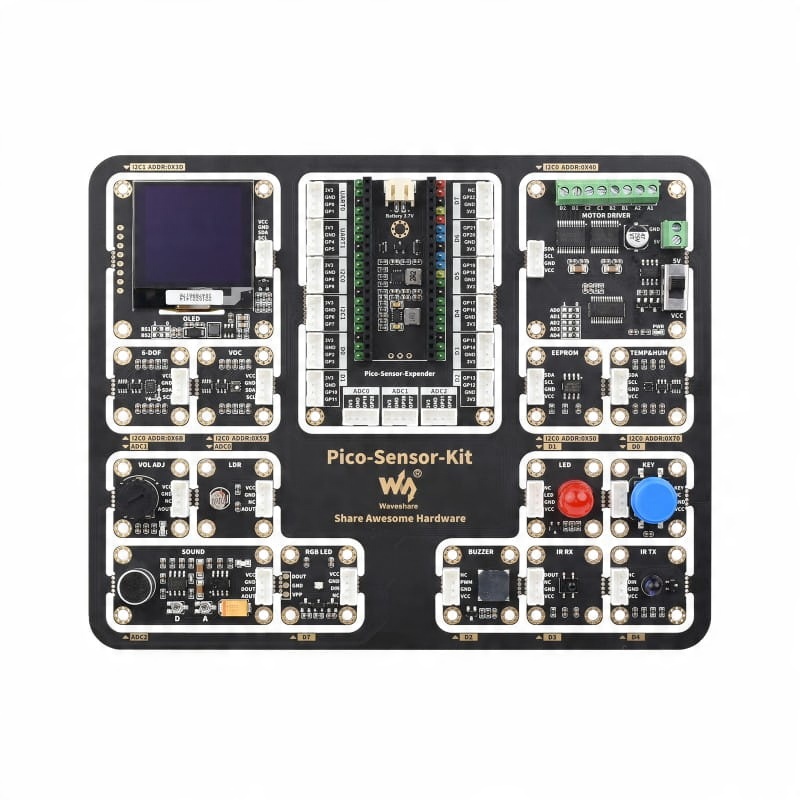

Презентація:

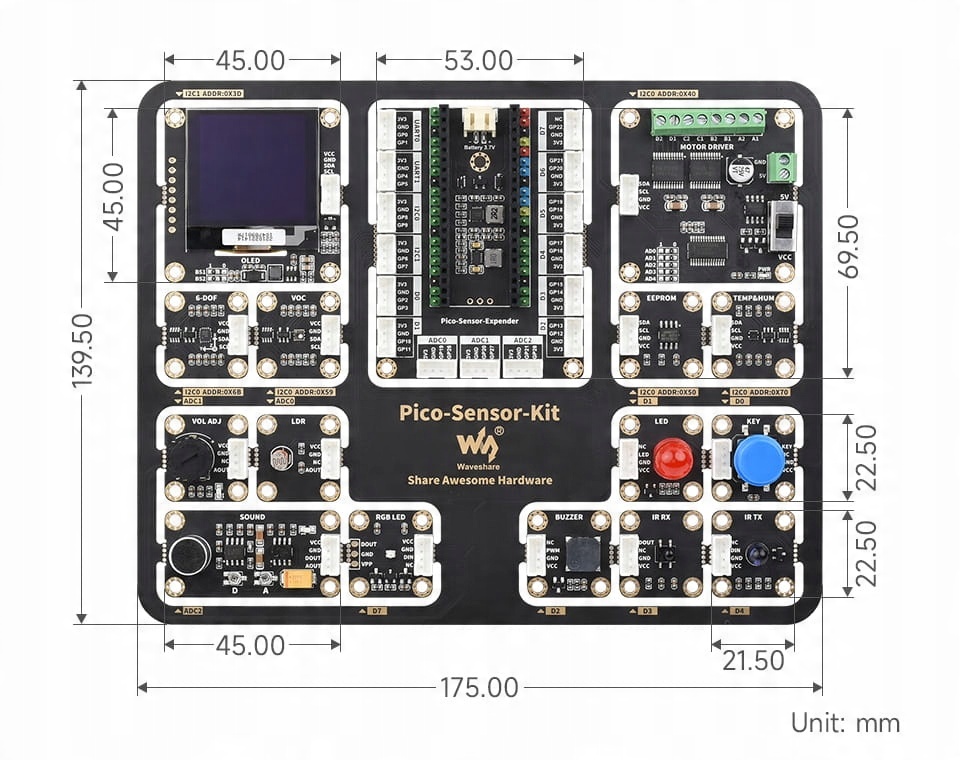

Розміри:

Raspberry Pi, показаний на фотографіях, не входить у комплект і його потрібно придбати окремо.

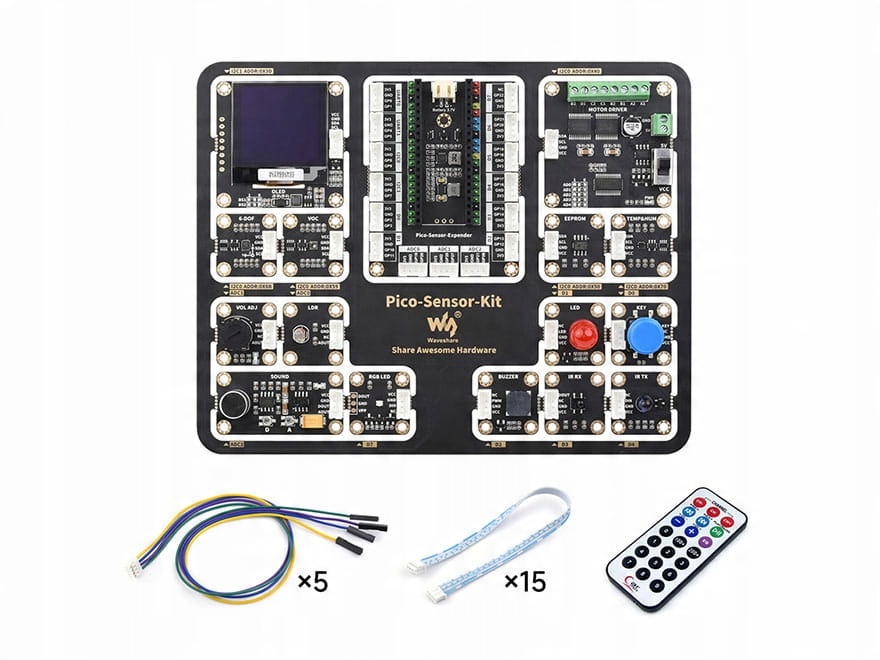

Набір включає:

• модуль Claims, сумісний із Raspberry Pi Pico x1
• 1,5-дюймовий OLED-модуль x1
• 6-осьовий датчик положення x1
• Датчик ЛОС (летких органічних сполук) x1
• Модуль потенціометра x1
• Модуль фоторезистора x1
• Модуль звукового датчика x1
• Модуль RGB LED x1
• Модуль зумера x1
• Модуль інфрачервоного приймача x1
• Модуль інфрачервоного передавача x1
>
• li>
• Світлодіодний модуль x1
• Кнопковий модуль x1
• Модуль температури/вологості x1
• Модуль EEPROM x1
• Двигун модуля контролера x1
• Інфрачервоний пульт дистанційного керування x1
• PH2.0 подвійний штекер 4PIN x15
• Кабель PH2.0 4PIN x5
