4-секційний гідравлічний комплект 80л/хв для TURA

МЕТ КОД РІЗАННЯ: [8054]

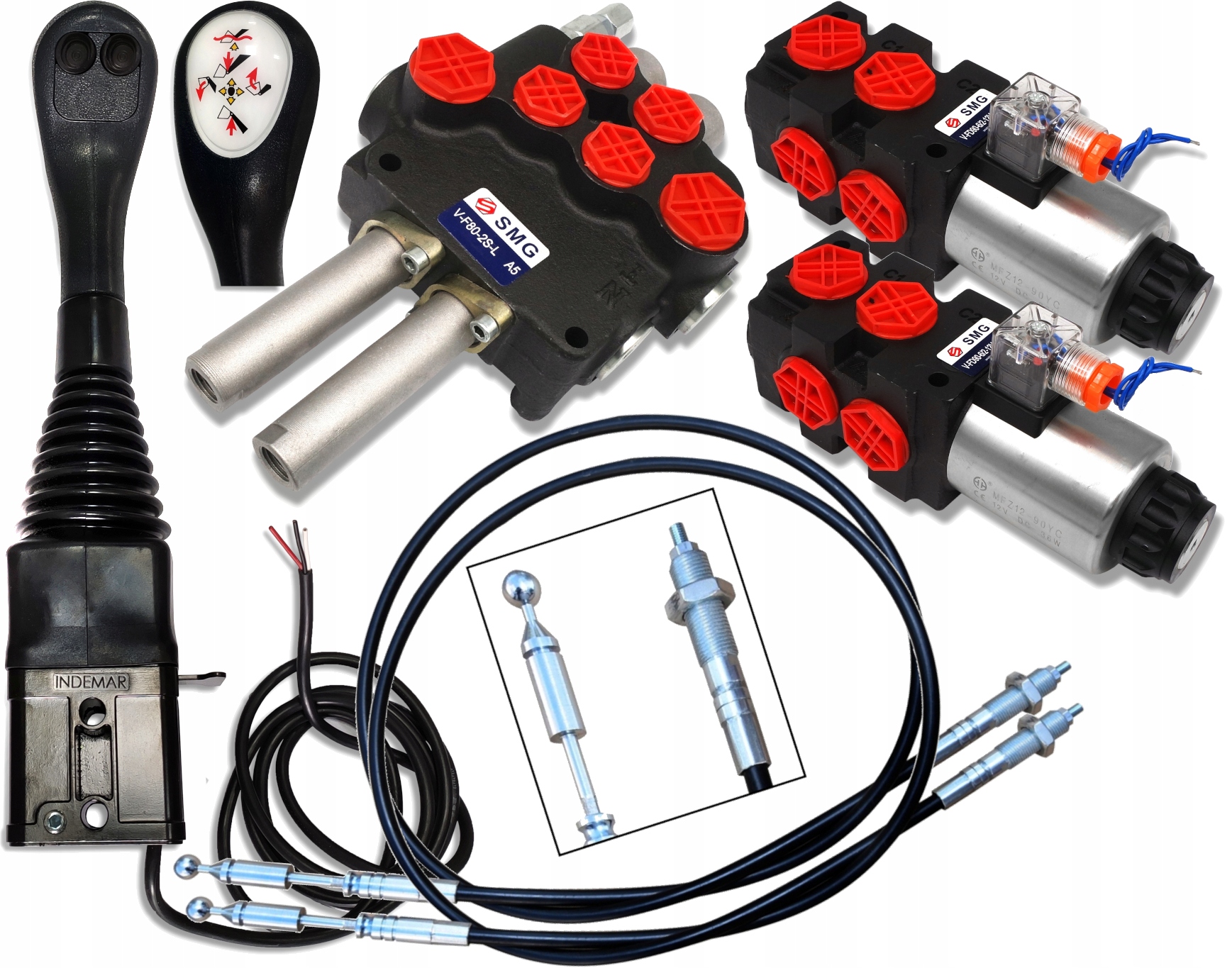

Вміст набору:

• кульковий джойстик із 2 кнопками [0172]
• 2x кабель, довжина 2м [0203]
• гідравлічний розподільник для кабелів, 2 секції, 80л/хв [1603]
• 2x електромагнітний клапан - дільник 6/2 12V 90L/min [1962]

Набір ідеально підходить для машин і пристроїв з гідравлічним приводом. Гарантує ефективне керування двома секціями фронтальних навантажувачів TUR (підйом рами та нахил лопати) та двома додатковими секціями після натискання кнопок.

набір має багато переваг, які впливають на динамічне, швидке та безпечне керування машиною.

Його можна використовувати в сільському господарстві, садівництві, лісовому господарстві та будівництві. Пристосований для роботи в: сільськогосподарських машинах, тракторах, обприскувачах, турах, циклопах, навантажувачах HDS, будівельних машинах, навантажувачах, екскаваторах, підмітальних машинах, промислових машинах та ін.

ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК 2-СЕКЦІЙНИЙ 80Л ДЛЯ КАБЕЛІВ

Виробник: SM-G (SKRAW MET GROUP)

Високоякісний моноблочний розподільник характеризується завдяки компактній конструкції, стабільній роботі та високій універсальності.

Дозволяє керувати двома приводами подвійної дії або (після підключення одного з портів) односторонньої дії.

Можливе послідовне підключення до існуючої системи (потрібен напірний рукав).

Керування з кабіни за допомогою кабелів і джойстика.

Застосування:

Розподільник ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Відвод універсальний, може використовуватися в різних типах машин, таких як:

• Циклоп
• Тур
• Навантажувачі
• Плуги< /li>
• Вилочні навантажувачі та багато інших

Трипозиційний повзунок (1 - 0 - 2)

• пружина повертається у вертикальне положення положення
• Нейтральне положення 0 (джойстик вертикально - трос провис) шток приводу стоїть - масло йде в перелив.
• Робоче положення 1 ( джойстик по діагоналі вперед) поршневий шток приводу висувається.
• Робоче положення 2 (джойстик похило назад) поршневий шток приводу втягується.

Технічні характеристики:

Потік масла: 0 - 80 л/хв

Максимальний робочий тиск: 250 бар

Допустима температура навколишнього середовища: -40 ℃ до +60 ℃

Допустима температура масла: -15 ℃ до +80 ℃

Обладнаний запобіжним клапаном.

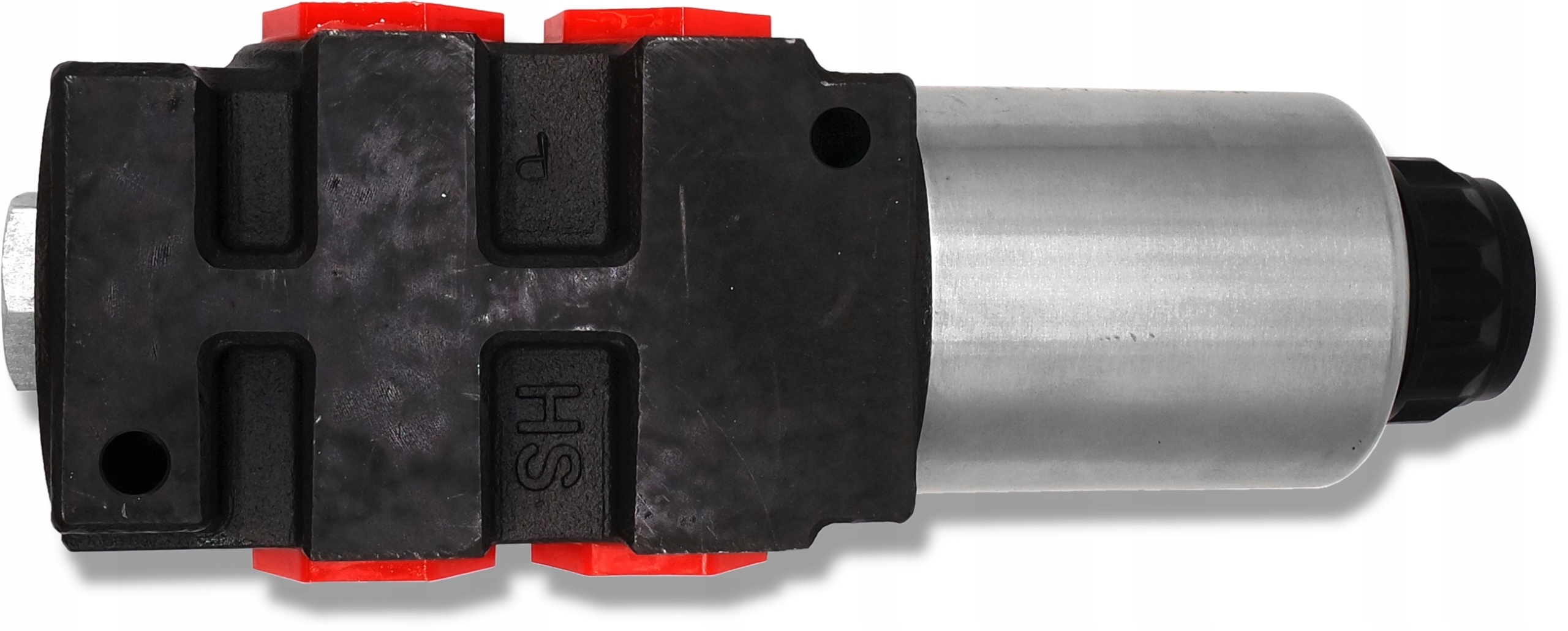

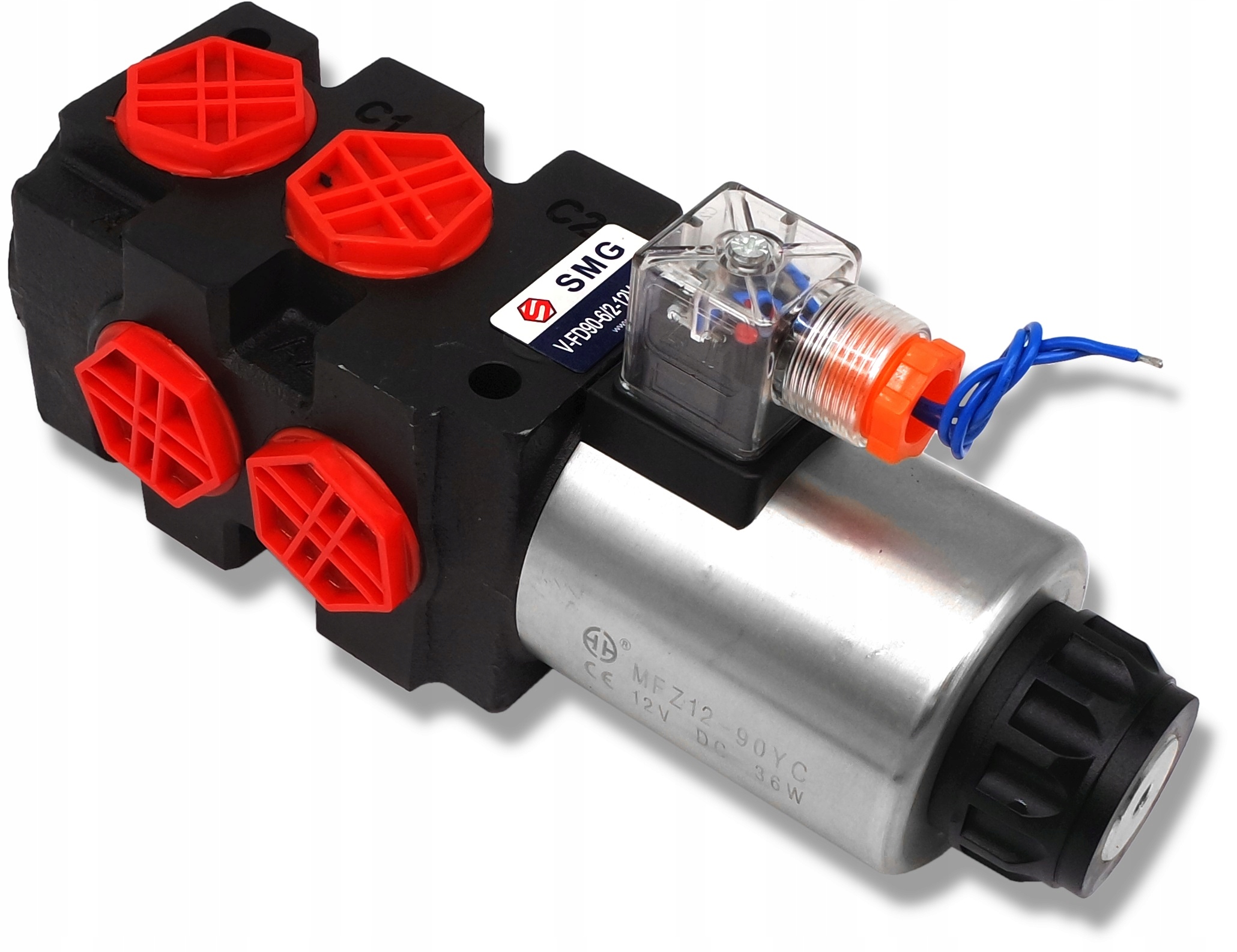

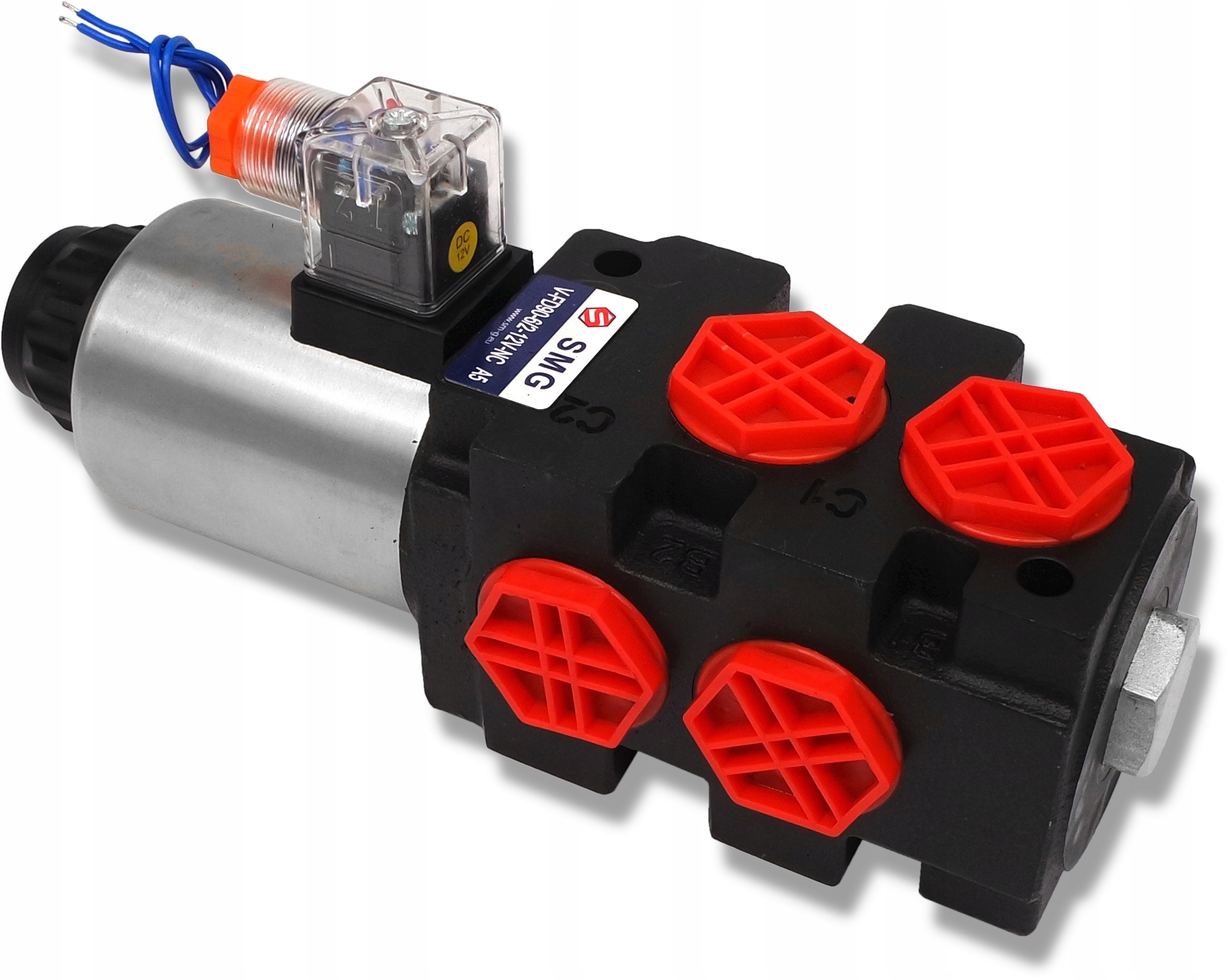

Електромагнітний клапан 6/2 12v 90 л/хв із заглушкою

Виробник: SM-G (SKRAW MET GROUP)

Цей електромагнітний клапан є ідеальним рішенням, коли гідравлічний розподільник використовується (для керування приводом), у нас не буде додаткової секції для керування наступним приводом.

Використовується в гідравлічному управлінні, найчастіше з 2-секційним розподільником, як 3-секційний, напр. захват, крокодил тощо,

До одного блоку можна послідовно підключити до 3 клапанів за допомогою фланців.

Високоякісний соленоїд клапан, що характеризується компактною конструкцією, стабільною роботою і високою універсальністю.

Застосування:

Розподільник ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

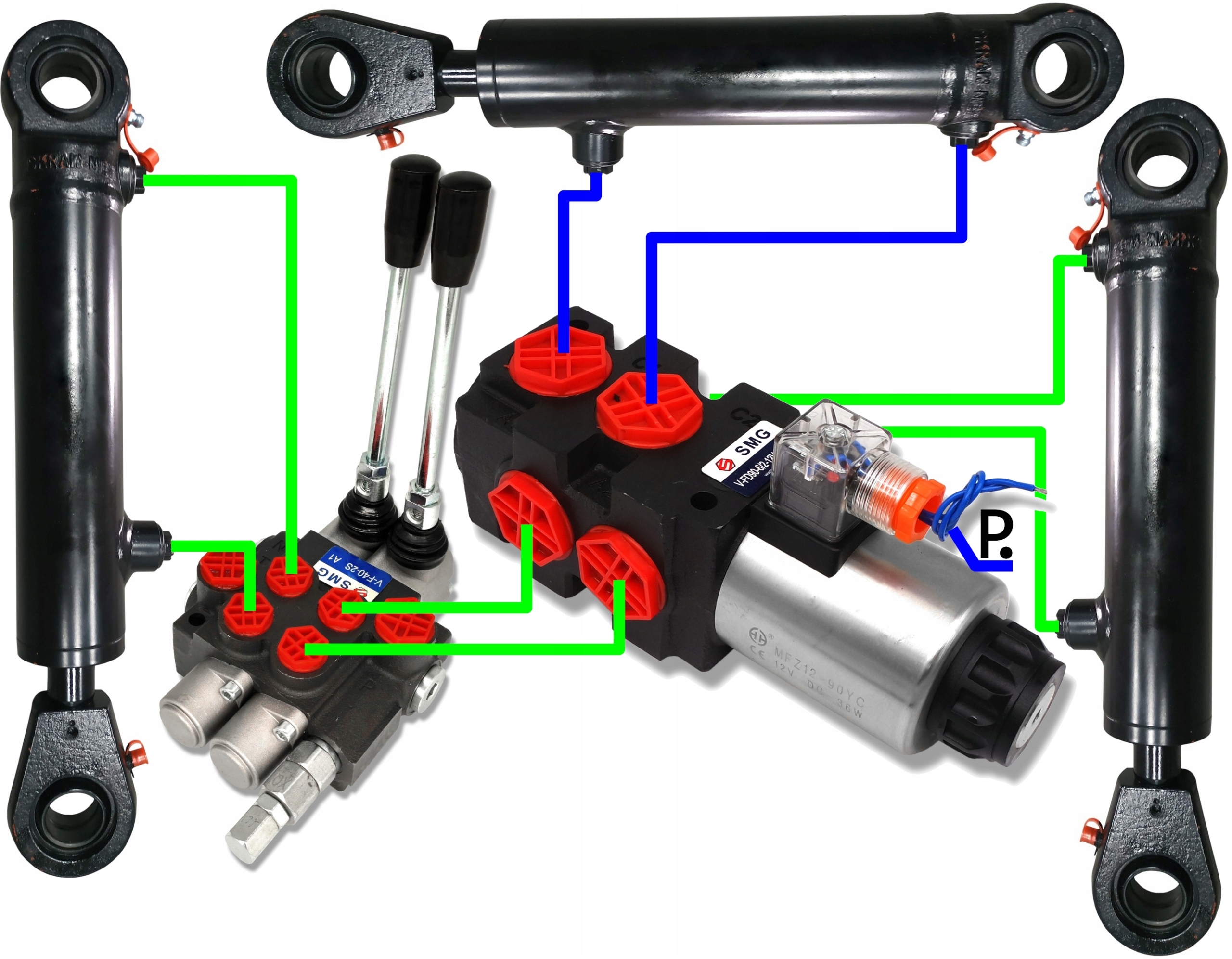

Приклад використання електромагнітного клапана: два гідроциліндри подвійної дії, що керуються однією секцією в розподільнику.

Завдяки цьому (за допомогою електричного імпульсу, викликаного кнопкою), ми можемо керувати двома незалежними приводами подвійної дії.

Ця кнопка зазвичай розташована на елементі керування, тобто. важіль або джойстик.

Візьміть до уваги той факт, що це не дозволяє керувати двома приводами одночасно.

Технічні дані:

• Ризьби (BSP): 3/4"
• Максимальний потік масла: 90 л/хв
• Напруга: 12 В
• Максимальний робочий тиск: 315 бар

Допустима температура навколишнього середовища: -40 ℃ до + 60 ℃

Допустима температура масла: -15 ℃ до +80 ℃

ПІДКЛЮЧЕННЯ:

A1 - A2 ЖИВЛЕННЯ / ЗВОРОТ (незалежно від того, A1 або A2 буде зворотним або джерелом живлення)

B1 - B2 - C1 - C2 ВИХОДИ ДЛЯ ПРИЙМАЧІВ (наприклад, ПРИВОДИ)

ДЖОЙСТИК З 2 КНОПКАМИ

Призначений для механічного керування підйомом рами, нахилом ковша та захватом тюків або крокодилом + додаткова четверта секція.

Суцільний джойстикдозволяє механічне керування чотириходовими гідравлічними регулюючими клапанами TURA (навантажувач)за допомогою двох кабелів і двох кнопок.

Дозволяє дистанційне керування (з кабіни) розподільниками які розташовані поза кабіною.

Застосування:

Призначено для керування TURA 1, 2, 3 у таких тракторах, як:

• URSUS
• ZETOR
• MF та похідні.< /li>

Ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві, садівництві, лісництві та будівництві.

Пристосований для роботи у різних типах машин, а саме: сільськогосподарських машинах, тракторах, обприскувачах, турах, циклопах, навантажувачах HDS, будівельних машинах, навантажувачах, екскаваторах, промислових машинах та інших.

Простий в установці.

Технічні характеристики:

Простий монтаж.

Технічні характеристики:

Робоча температура: від -30°C / до +80°C

Отвор кабелю Φ14 мм

Важіль блокування

M8 self - стопорний штифт для кріплення кабелю

Матеріал:

• ергономічна, загартована пластикова ручка
• Основа з алюмінієвого сплаву

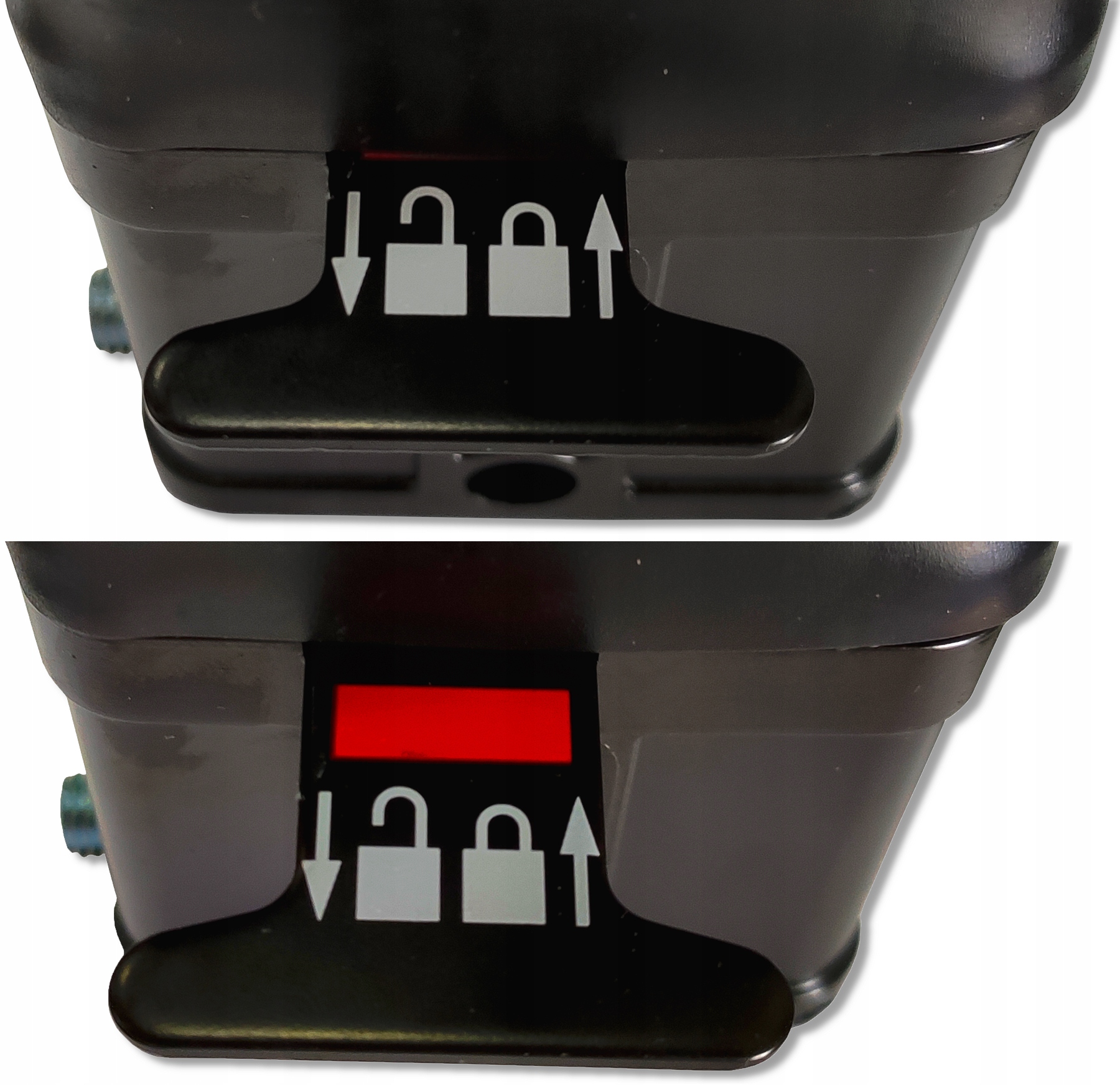

Джойстик має запобіжний механізм (2), який дозволяє блокувати рухи головки джойстика, щоб запобігти випадковій активації:

Головка джойстика заблокована

-

Головка джойстика розблокована

Кабель для керування 2-метровим розподільником м’яча

ПОЛЬСЬКИЙ продукт

СУПЕР МІЦНИЙ

Кабель ідеально підходить для керування гідравлічними розподільниками, що використовуються в гідравлічних машинах і пристроях, керованих джойстиком/важелем.

Його можна використовувати в сільському господарстві, садівництві, лісництві, будівництві та промисловості в широкому розумінні.

Кінці:

• Кінець кабелю з боку джойстика закінчувався кулькою діаметром 14 мм
• Кінець кабелю з боку розподільника, різьба корпусу кабелю M16x1.5 , різьба повзуна M6x1.6
