Набір змішувачів прихованого монтажу TdN-04 GORKE

ТдН-04 переговорний пристрій для вбудованого монтажу GORKE на батарейках

GORKE – польський виробник висококласного радіообладнання широкого спектру застосування. Прилади є власними розробками та виготовляються на власному виробництві.

Комплект телефонної системи TdN-04 призначений для прихованого монтажу з кнопками живлення від батарейок. У набір входить:

• візуальний та акустичний сигналізатор БСО-300
• намальовані кнопки виклику SPR-PC1/A/
• і валідатор SPR-PK1/K/

ІНДИКАТОР ОПТИЧНО-ЗВУКОВОЇ СИГНАЛІЗАЦІЇ BS0-300

Оптико-акустична сирена BSO-300 призначена для медичних систем екстреного виклику. Призначений для поверхневого монтажу на короб fi60.

Функції пристрою:

• сильні джерела світла забезпечують чітку передачу сигналів навіть в умовах сильного зовнішнього освітлення
• плавне регулювання інтенсивності світла та звуку
• призначення пультів дистанційного керування для двох різних режимів сигналізації - режим P / режим C
• програмування клавіш скидання режиму P – режиму C або обох режимів P і C
• два нічних режими: вимкнення акустики / зниження яскравості
• збереження стану сирени у разі збою живлення

Невеликі розміри сигналізатора і те, що він не світиться при відсутності сигналізації (він білого кольору), роблять його практично непомітним при встановленні. У ситуаціях, коли важливо усунути елементи в оточенні деяких пацієнтів, які можуть викликати дискомфорт або навіть паніку, це важливі параметри (наприклад, система екстреного виклику або система проти нападів у неврологічних і психіатричних відділеннях)

• частота 433,92 МГц
• код змінної кодування
• гетеродинний приймальний модуль H1 (чутливість -108 дБм)
• ємність пам'яті 32 клавіші
• режим роботи день I / день II / ніч I / ніч II
• Джерело живлення 12 В постійного струму (10–15 В постійного струму)
• споживання струму спокою 22 мА
• максимальний струм споживання 180 мА
• температурний діапазон експлуатації -10 ÷ +55 °C
• максимальна вологість навколишнього середовища 93% ± 3%
• розміри (мм) 80*80*60
• співпраця з будь-яким передавачем серії sA
• інший звук: 2450 Гц / регульований 0-82 дБ,
• джерело світла: плавне регулювання. яскравість (40 x LED),
• світлий колір: червоний

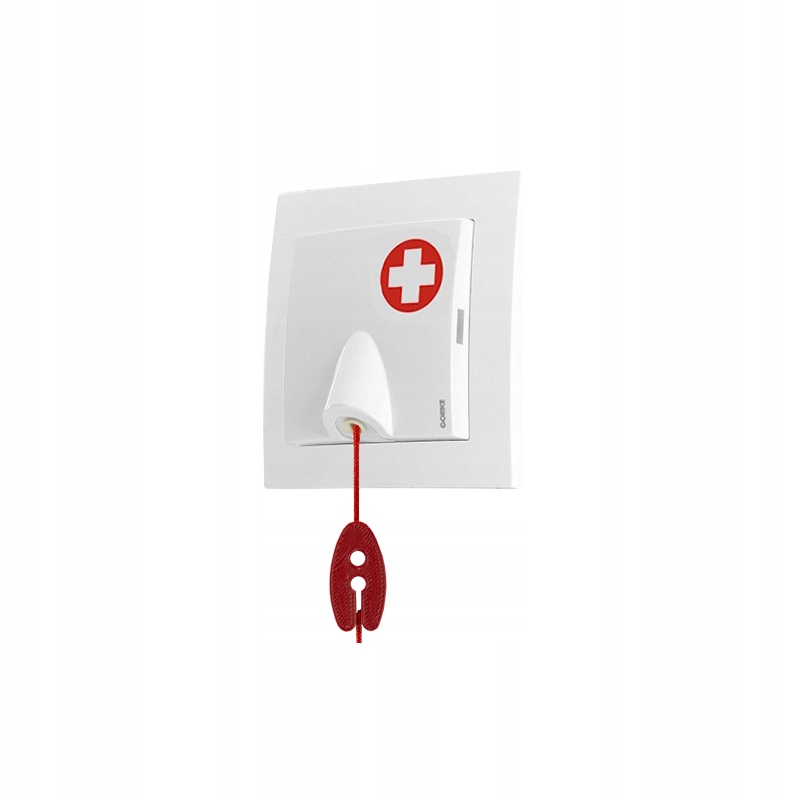

КНОПКА ВИКЛИКУ SPR-PC1/A/

Особливості пристрою: безперервне підсвічування, акустична та оптична сигналізація передачі, одне потягування викликає подовжену передачу незалежно від часу роботи комутатора.

Стандартне обладнання включає 2 колеса та відповідну кількість струни, якої достатньо для встановлення під душем (наприклад, передавач на висоті 220 см, перше колесо на висоті 150 см, а друге на на висоті 10 см від душового піддону). На струні єзапобіжник багаторазового використання - захищає пристрій від відриву від стіни.

Завдяки системі наведення струни можлива установка як на стіну, так і на стелю. Також можливий врізний монтаж в торцевих коробкахØ60мм, кріплення тільки шурупами. Одним з варіантів є спеціальна коробка для поверхневого монтажу. Додаткові клеми дозволяють підключити зовнішню нормально розімкнуту кнопку. Всі сталеві елементи каблучок і кулонів виготовлені з нержавіючої сталі. Пристрій базується на аксесуарах серії AS виробництва OSPEL SA ®, що дозволяє йому підтримувати сумісність дизайну з іншими його елементами.

• частота 433,92 МГц
• код змінної кодування
• потужність радіочастотного передавача ≤ 10 дБм
• батарея живлення LS14250
• споживання струму спокою 8 мА
• максимальний струм споживання 40 мА
• температурний діапазон експлуатації -10 ÷ +55 °C
• максимальна вологість навколишнього середовища 93% ± 3%
• співпраця з будь-яким приймачем серії sA
• інші передані передачі: коли витягнути - код ключа 1, коли вхід EXT закрито - код ключа 2,
• акустична сигналізація під час передачі (вбудований зумер),
• колір підсвічування: червоний,
• дальність 200 м - з приймачем з модулем H1 (наприклад, RSU), 400 м - з приймачем з модулем H2 (наприклад, OPC)

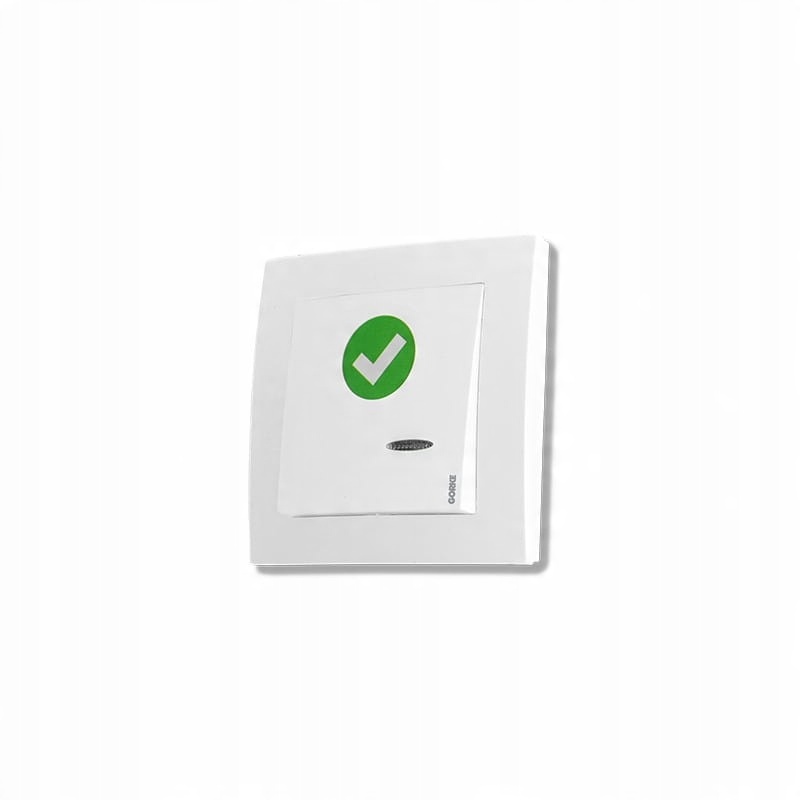

СКАСУВАЛЬНИКSPR-PK1/K/

У режимі очікування вмикається зелене підсвічування з низьким рівнем яскравості. Після натискання клавіші включається радіопередача, про що сигналізує пульсація підсвічування та звучання зумера. Тривалість передачі та її сигналізації становитьприбл. 2сі не залежить від швидкості та тривалості натискання клавіші. Це дозволяє надсилати кілька сигналів для підвищення надійності передачі та захищає від ініціювання безперервної передачі, коли клавіша натискається безперервно.

Радіопередача базується на змінному коді, що забезпечує високу безпеку використання та стійкість до радіосигналів від інших пристроїв. Кожен передавач має свій індивідуальний код. Приймач реагує лише на передачі, які надходять від передавачів, запрограмованих у його пам’яті. Кнопку можна запрограмувати на необмежену кількість приймачів.

Для роботи з одним приймачем можна використовувати різні типи передавачів, якщо вони належать до серії sA.

Наведені діапазони стосуються відкритого простору без перешкод. Якщо між приймачем і передавачем є перешкоди, робочий діапазон слід зменшити на:

• дерево та штукатурка на 5-20%,
• цегла з 20-40%,
• залізобетон з 40-80%.

Якщо є багато перешкод, ми рекомендуємо використовувати репітер або більш потужні пульти дистанційного керування. У випадку металевих перешкод використання радіосистем не рекомендується або варто розглянути можливість встановлення модуля WLC 201, який дозволяє обходити цей тип перешкод.

Кнопка SPR-PK1/K/ZASстворена для роботи в системах виклику.

• Частота 433,92 МГц
• Код змінної кодування
• Кількість клавіш 1 + вхід EXT
• Потужність передачі ≤10 дБм
• Блок живлення LS14250
• Струм споживання в режимі очікування 8 мА
• Струм споживання - під час передачі (макс.) 35 мА
• Акустична сигналізація під час передачі. Вбудований зумер
• Колір підсвічування під час передачі Зелений
• Робоча температура -10°C ÷ +55°C
• Вологість (макс.) 93 ± 3%
• Розміри (з рамою) - установка PT 84x84x16 мм
• Приймачі серії Cooperation sA
• Диапазон 200 або 400 м з H1 або H2 відповідно
