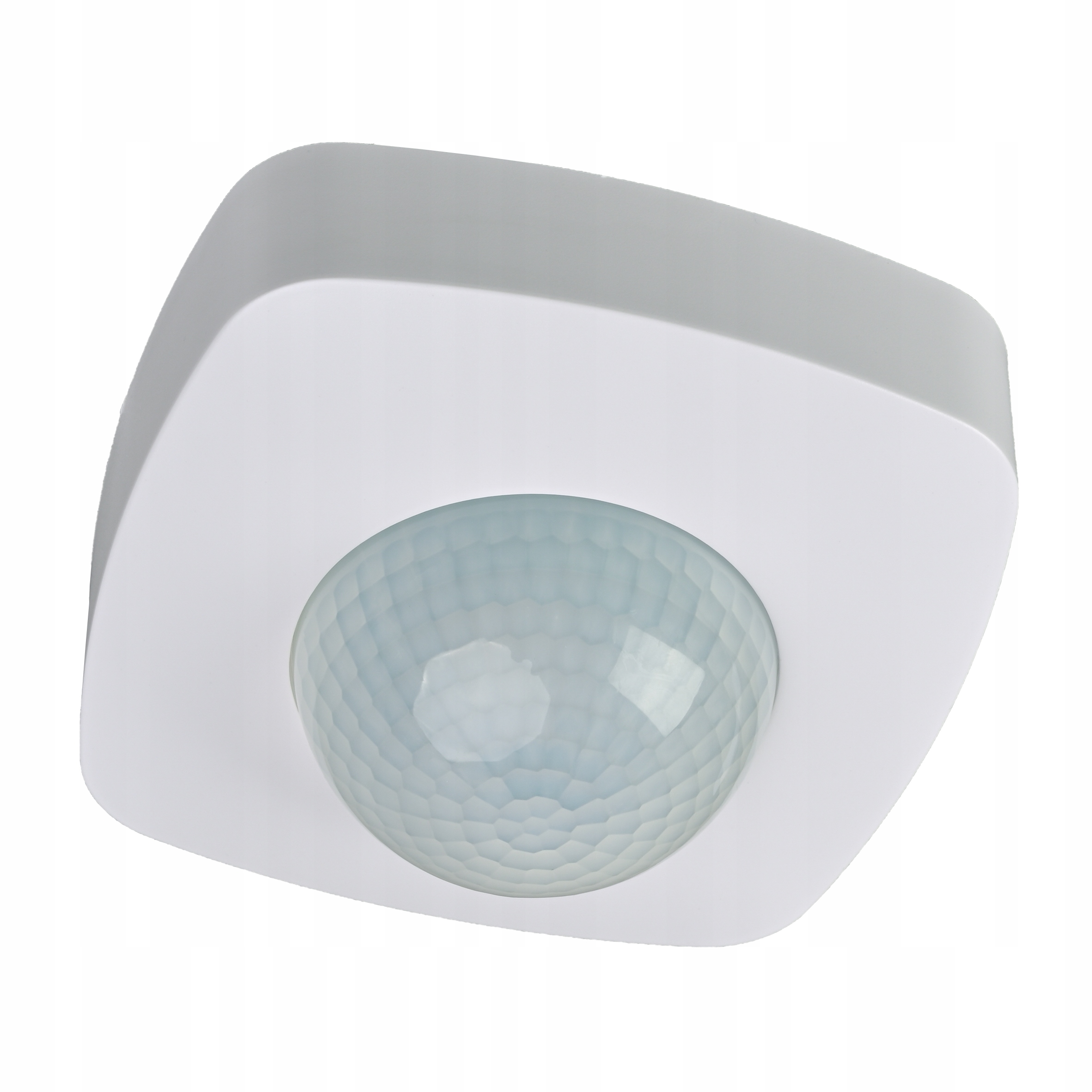

Накладний датчик присутності 3xPIR LED

PIR датчик присутності, 360°, 2000 Вт, поверхневий монтаж

Датчик присутності завдяки потрійним датчикам PIR може точно виявляти навіть найменші рухи в зоні моніторингу. Призначений для стельового монтажу. Завдяки естетично виконаному корпусу він ідеально підходить до стелі.

Пристрій оснащений 3 датчиками PIR, фотодіодом і регулюванням, що дозволяє автоматично керувати пристроєм, враховуючи такі параметри, як інтенсивність світла та час очікування.

Найважливіші параметри:

✔️ Тип датчика: 3 x PIR

✔️ Кут виявлення: 360°

✔️ Макс. наван

Технологія PIR

Датчик руху PIR – це пристрій, що використовує технологію виявлення інфрачервоного випромінювання, який реагує на рух у полі зору. Він працює на основі теплового ефекту, який передбачає виявлення змін температури навколишнього середовища. Датчик може активувати підключений пристрій у режимі безперервної роботи або активувати його відповідно до встановленого значення інтенсивності світла.

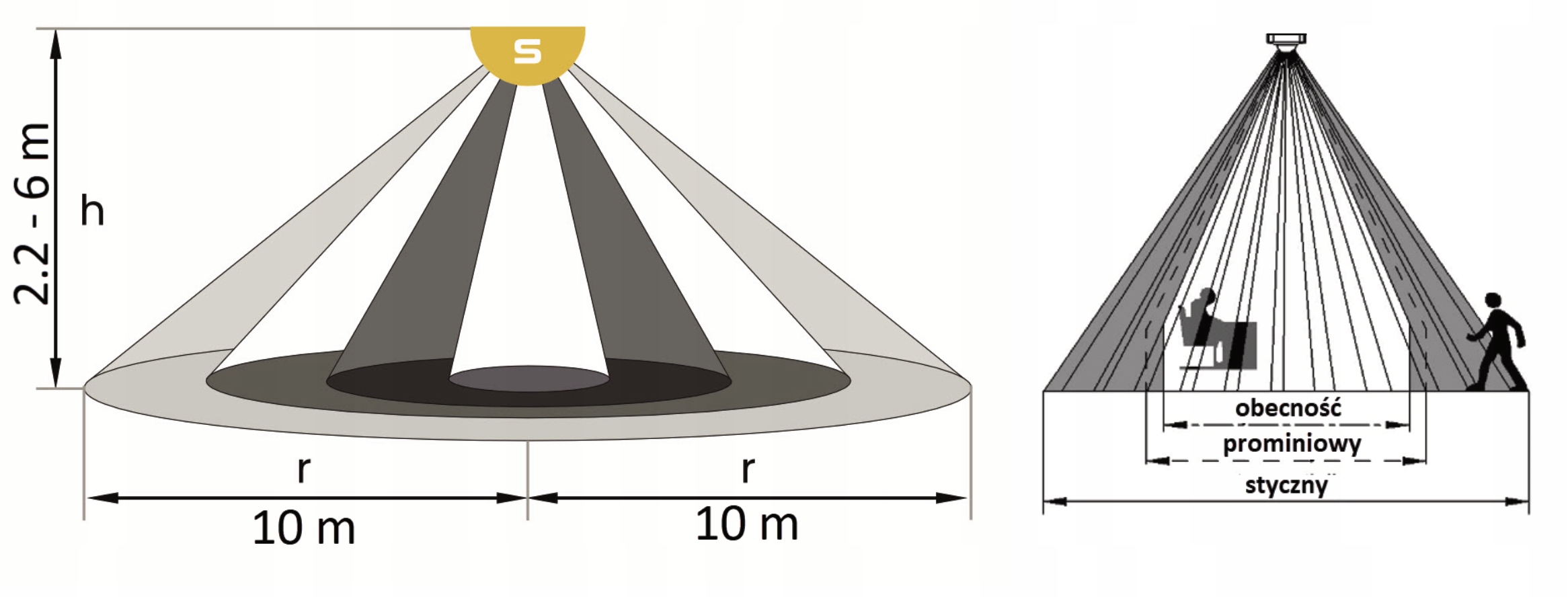

Характеристики виявлення

Встановлений на стелі, він дозволяє виявляти рухомі об’єкти:

Присутність: зона до 6 м

Радіальний: промінь фіксує рух, що наближається (доцентровий) відносно датчика до 8м

Тангенціальний: промінь фіксує рух перпендикулярно датчику до 20м

Доля

Сенсор призначений для встановлення як системи керування індуктивними пристроями (наприклад, світлодіодним освітленням) і резистивними пристроями, що живляться від мережі змінного струму 230 В 50 Гц. Датчик також дозволяє керувати пристроями залежно від вибраного рівня навколишнього освітлення.

Приклад процедур датчика в поєднанні зі світлодіодною лампою

При інтенсивному освітленні, яке перевищує порогове денне світло, датчик не вмикатиме лампу, коли хтось увійде в кімнату.

Якщо навколишнє освітлення нижче за встановлене в датчику порогове значення освітлення, лампу ввімкнеться. Наступного разу, коли буде виявлено рух, час активації буде скинуто.

Коли ви виходите з кімнати, лампа автоматично вимикається після запрограмованого часу активації.

ПРОГРАМУВАННЯ ДАТЧИКА здійснюється легко, вибравши відповідне значення, обертаючи ручки TIME та LUX

Затримка та безперервність виявлення [ЧАС]

Встановлення часу роботи після виявлення руху, що регулюється від 10 с±3 с до 30 хв±2 хв.

Коли відбувається виявлення, датчик активується, наступне виявлення скидає час активації.

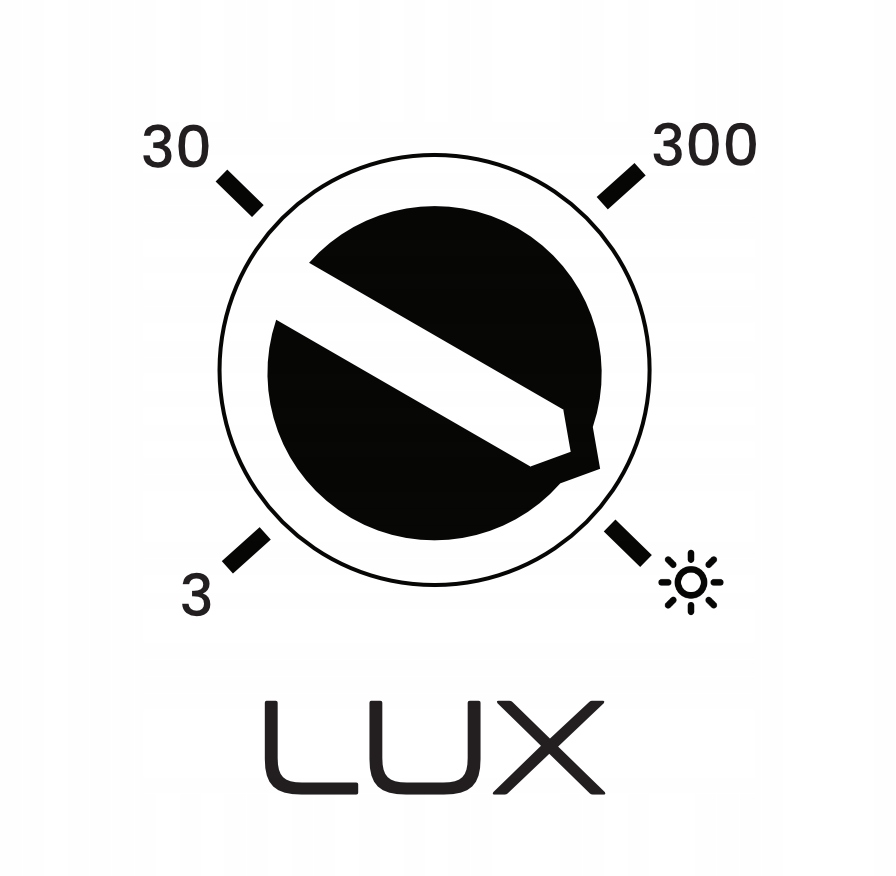

Сенсор світла [LUX]

Регулювання роботи пристрою в залежності від інтенсивності освітлення. Датчик може реагувати вдень, коли він встановлений у максимальне положення (значок сонця). Якщо встановлено мінімальне значення (піктограма місяця), пристрій буде активовано лише в темряві.

Якщо встановлено максимальне значення (значок сонця), датчик активуватиме підключений пристрій як вдень, так і вночі

Логістичні параметри:

• Кількість шт. в первинній упаковці: 1 шт.
• Кількість шт. у збірній упаковці: 50 шт.
• Розміри первинної упаковки [Д x Ш x В]: 6,5 x 10,5 x 14 см
• Розміри збірної упаковки [Д x Ш x В]: 56 x 38 x 23 см
• Вага брутто первинної упаковки упаковка: 0,18 кг
• Вага брутто збірної упаковки: 10 кг
• Об'єм збірної упаковки: 0,049 м³

Параметри продукту:

• Модель: TG-MS-PIR-401W-S
• Тип: датчик присутності
• Сенсорна технологія: 3 x пасивний інфрачервоний [PIR] датчик
• Номінальна напруга живлення: 220–240 AC V
• Номінальна частота живлення: 50 - 60 Гц
• Макс. резистивне навантаження:2000 Вт
• Макс. індуктивне навантаження: 1000 Вт
• Макс. навантаження для світлодіодного джерела світла: 1000 Вт
• Місце застосування: в приміщенні
• Місце монтажу: накладний, на стелі
• Діапазон виявлення: рух: макс. 10 м (радіус); наявність: макс. 3 м (радіус)
• Висота встановлення: 2,2 - 6 м
• Регулювання діапазону виявлення 'SENS': ні
• Регулювання часу активації 'TIME': так; хв. 10 с ±3 с, макс. 30 хв ±2 хв
• Регулювання чутливості датчика світла 'LUX: так; <3 - 2000 люкс
• Кут виявлення датчика: 360°
• Горизонтальне [горизонтальне] регулювання: ні
• Вертикальне [вертикальне] регулювання: ні
• Швидкість руху об'єкта виявлення: 0,6 - 1,5 м/с
• Метод регулювання датчика: потенціометри
• Клас захисту: II
• Ступінь захисту: IP20
• Матеріал корпусу: полікарбонат [ПК]
• Розміри [Д x Ш x В]: 102,5 x 102,5 x 56,3 мм
• Температура експлуатації та зберігання:мін. -20°C; макс. +40°C
• Вологість при експлуатації та зберіганні: RH <93% без конденсації
• Призначення виробу: автоматизація управління освітленням або іншими електричними пристроями
• Тип підключення:електричний куб
• Діапазон перерізів використовуваних кабелів: 1,5 мм²
• Колір корпусу: білий
• Вага нетто: 0,14 кг
• Аксесуари в комплекті: заглушки розширення, кріпильні гвинти
