Накопичувач енергії 10,2 кВт/год - 3 фази 7,2 кВт 400В

Зберігання енергії Victron Energy має два основні завдання. Перший – збір електроенергії, виробленої сонячною електростанцією ongrid. Незалежно від того, якого виробника є наша мережева електростанція, ми можемо використовувати накопичену енергію для живлення будинку та запобігати її надсиланню на електростанцію.

Другий аспект — це можливість аварійного електропостачання для весь будинок з функцією ДБЖ. На пристрої MultiPlus-II GX ми можемо вільно встановлювати відсоток енергії, що виділяється на функцію живлення у разі повного відключення електроенергії.

Пропонований накопичувач енергії на 100% базується на продуктах відома голландська компанія Victron Energy, відома найвищою якістю та довговічністю. У набір входять надзвичайно міцні та легкі батареї LiFePO4 у розумній версії з повним моніторингом та передовою системою BMS, що працює з острівним перетворювачем напруги. Система зберігання енергії оснащена керуючим комп’ютером, завдяки якому клієнт може вільно налаштовувати її залежно від своїх уподобань за допомогою програми Victron Connect або через портал VRM. Пристрої серії MultiPlus-II GX – це найдосконаліші та масштабовані пристрої, доступні на світовому ринку.

Пропонована система призначена для 3-фазної роботи. Набір включає головний інвертор MultiPlus GX, який керує всією системою, і два інвертори MultiPlus II як підлеглі пристрої.

1 x MultiPlus-II GX 48/3000/35-32

2 x MultiPlus-II 48/3000/35-32

Пристрій MultiPlus II GX дає змогу будувати передові фотоелектричні системи, наприклад накопичувачі енергії. Завдяки своїй конструкції та взаємодії із зовнішнім лічильником електроенергії він може оптимізувати роботу накопичувача енергії. Пристрій MultiPlus GX забезпечує енергією, коли сонячна електростанція не працює, наприклад, вночі або в дуже похмурі дні. Завдяки цьому рішенню нам не потрібно віддавати надлишки на електростанцію за нижчими тарифами, і ми можемо збирати їх для подальшого використання, наприклад, у вдосконалених акумуляторах LiFePO4. Пристрій повністю програмується за допомогою програми Victron Connect. Однак його потрібно підключити через інтерфейс VE Bus або ним можна керувати через веб-браузер і портал VRM Victron Energy.

MultiPlus-II GX, інвертор/зарядний пристрій із вбудованим мережевим пристроєм, спілкується із сонячним зарядним пристроєм, акумуляторами та іншими пристроями, керуючи установками, підключеними до електромережі, без доступу до такої мережі, або віддаленими установками. Паралельна робота забезпечує збільшення корисної потужності або зарядного струму акумулятора, а MultiPlus-II GX також можна налаштувати на трифазне живлення. Пристрій із розширеними функціями, такими як джерело безперебійного живлення, встановлення обмежень навантаження та доповнення недостатнього живлення від мережі живленням від батареї, яким можна керувати безпосередньо з мобільного телефону чи іншого розумного пристрою. Також можливий віддалений моніторинг.

Пропонований накопичувач енергії може працювати не лише з пристроями такої ж потужності, як і сама система, але й з більшими. Для цього використовуються виходи 230 В змінного струму 1 і 2. Обидва вважаються одним приймачем живлення. У разі зникнення напруги в мережі вихід AC Out 2 відключається. До нього можна підключити приймачі, які не потребують живлення під час збою електроенергії, наприклад, духовку або кондиціонер. Приймачі, які повинні отримувати безперебійне живлення, як-от освітлювальні прилади, холодильники, Інтернет тощо, слід підключати до виходу AC Out 1. Приймачі, підключені до AC Out 1, не можуть перевищувати потужність інвертора накопичення енергії.

І більші пристрої, підключені до виходу змінного струму Out 2, працюють за дещо іншим принципом. Якщо потужність накопичувального інвертора становить 2400 Вт, а наш приймач споживає 4000 Вт, система споживатиме 2400 Вт від акумуляторів, а решту – від мережі. Звичайно, мова йде про ситуацію, коли іншої енергії немає. Кожен інвертор MultiPlus має так званий перемикач передачі, позначений потужністю в амперах. Якщо реле має 32 А, а інвертор — 3000 ВА, це означає, що загальна потужність 32 А * 230 В + 3000 Вa може бути взята з виходу AC Out 2, загальна потужність інвертора становить 7360 Вa + 3000 Вa = 10360 Вa, тобто близько 9000 Вт, оскільки реактивна потужність Va фактично нижча за активну потужність, виражену у Ватах.

З’єднувач AC Out 1 також має цю функцію, але не підключайте до нього навантаження, потужність яких перевищує потужність інвертора. У такій ситуації занадто великі пристрої призведуть до вимкнення системи під час відключення електроенергії.

Пристрій MultiPlus у запропонованому накопичувачі енергії дозволяє підключити мережеву сонячну електростанцію до виходу AC Out. Це означає, що в разі відключення електроенергії в електричній мережі, інвертор буде генерувати власну мережу від акумуляторів і синхронізуватиметься з мережевим інвертором. В результаті мережева електростанція не вимкнеться, незважаючи на відсутність електропостачання, і працюватиме острівно.

Однак принципу потрібно дотримуватися. Розмір пристрою MultiPlus, виражений у Va (Вольто-амперах), має бути таким самим або більшим, ніж потужність мережевого інвертора, виражена у Ватах. Це означає, що приклад пристрою MultiPlus із потужністю 3000 Вa може підтримувати інвертор потужністю 3000 Вт. Перевищення цих значень може пошкодити інвертор.

Іншим аспектом є правильний вибір батарей. У технології LiFePO4 на кожні 1,5 кВт сонячних панелей має бути забезпечена накопичувальна ємність 4,8 кВт/год. При напрузі 24 В ємність становитиме 200 А·год, а при напрузі 48 В — 100 А·год. Винятком є ​​батареї Smart LiFePO4 Victron Energy, оскільки вони характеризуються набагато вищою ефективністю по струму. Завдяки цьому їх кількість у системі може бути меншою.

ПАРАМЕТРИ/МОДЕЛЬ MultiPlus-II GX 48V 3000/35-32

• PowerControl / PowerAssist: Так
• Безперехідний перемикач: 32 A
• Максимальний вхідний струм змінного струму: 32 A
• Допоміжний вихід: Так (32 A)

ІНВЕРТОР

• Діапазон вхідної напруги постійного струму: 38 – 66 V
• Вихід: Вихідна напруга: 230 В змінного струму ± 2 % Частота: 50 Гц ± 0,1 % (1)
• Вихідна потужність при 25° C (3): 3000 ВА
• Вихідна потужність при 25°C: 2400 Вт
• Вихідна потужність при 40°C : 2200 Вт
• Вихідна потужність при 65°C: 1700 Вт
• Максимальна повна потужність: 3000 VA
• Пікова потужність: 5500 Вт
• Максимальна ефективність: 95%
• Потужність при нульовому навантаженні: 11 Вт
• Потужність при нульовому навантаженні в режимі AES: 7 Вт
• Потужність при нульовому навантаженні в пошуку режим: 2 Вт

ЗАРЯДНИЙ ПРИСТРІЙ

• Вхід змінного струму: діапазон вхідної напруги : 187-265 В змінного струму Вхідна частота: 45 - 65 Гц
• Напруга заряджання «поглинання»: 57,6 В
• Напруга заряджання «плаваюча»: 55,2 В
• Режим зберігання: 52,8 В
• Макс. зарядний струм акумулятора (4): 35 A
• Датчик температури акумулятора: Так

ЗАГАЛЬНЕ

• Інтерфейси: BMS-Can, USB, Ethernet, VE.Direct, Wi-Fi
• Зовнішній датчик струму змінного струму ( Додатково): 50A
• Програмоване реле (5): Так
• Захист (2): a – g
• Порт зв'язку VE.Bus: Для паралельної та трифазної роботи, віддаленого моніторингу та системної інтеграції
• Порт зв'язку загального призначення:< /li>
• Комунікаційний порт загального призначення:
• b> Так, 2 рази
• Віддалене ввімкнення/вимкнення: Так< /li>
• Діапазон робочих температур: від -40 до +65°C (охолодження за допомогою вентилятора)
• Вологість (без конденсації): 95% максимум

ІНШЕ

• Матеріал і колір: сталь, синій RAL 5012
• Категорія захисту: IP22
• Підключення батареї: Гвинти M8
• З'єднання 230 В змінного струму: Гвинтові клеми 13 мм² (6 AWG)
• Вага (кг): 20 кг
• Розміри (мм): 506 x 275 x 147 мм

Створення штучної мережі на випадок відключення електроенергії - це можливо для будь-якого типу інверторної мережі та сонячної електростанції. У такій ситуації сонячну електростанцію слід встановити на виході Ac Out 1. У разі зникнення напруги інвертор MultiPlus автоматично від’єднається від загальної мережі та самостійно створить мережу заміни 230 В, забезпечуючи роботу нашого сонячна електростанція.

Що відбувається?з надлишком енергії - острівний пристрій направляє всю енергію на приймачі 230В, якщо є надлишки, то вони направляються на зарядку LiFePO4 акумулятора або для зарядки електромобіля, якщо встановлено відповідний модуль. Якщо енергії все ще забагато, пристрій MultPlus змінює частоту генерованої мережі та автоматично знижує потужність сонячної електростанції. Завдяки цьому рішенню ми можемо бути повністю незалежними від енергетичної компанії.

Фактор 1.0 - це важливий фактор при виборі установки. Будь ласка, переконайтеся, що потужність блоку MultiPlus, виражена у Вa, дорівнює або перевищує потужність встановленого мережевого інвертора. Якщо потужність інвертора вища, може виникнути зворотний зв'язок і пошкодити пристрої. Це правило потрібно дотримуватися дуже ретельно. При встановленні електростанцій на вході AcIn1 це правило не застосовується.

Вибір акумулятора відповідного розміру для накопичувача енергії - У технології LiFePO4 ємність накопичувача становить На кожні 1,5 кВт сонячних панелей має припадати 4,8 кВт/год. При напрузі 24 В ємність становитиме 200 А·год, а при напрузі 48 В — 100 А·год. Ми не рекомендуємо використовувати інші типи акумуляторів через їх експлуатаційні характеристики та часту зарядку та розрядку. Використання традиційних акумуляторів, наприклад GEL або AGM, може призвести до їх частої заміни, навіть кожні кілька місяців. Винятком є ​​батареї Smart LiFePO4 Victron Energy, оскільки вони характеризуються набагато вищою ефективністю по струму. Завдяки цьому їх кількість у системі може бути меншою.

Моніторинг зберігання енергії через Інтернет Просто підключіть пристрій MultiPlus до мережі за допомогою Wi-Fi або мережевого кабелю. Створіть обліковий запис у Victron Remote Management VRM. Натисніть кнопку «Додати новий пристрій» і введіть ідентифікатор VRM, збережений на пристрої. Це те, що потрібно для підключення всього накопичувача енергії до Інтернету.

Завдяки онлайн-моніторингу за допомогою браузера можна перевірити поточний стан пристрою, а також історичні дані, навіть багато багато років тому. Портал VRM також надає віддалену консоль, за допомогою якої можна налаштувати накопичувач енергії або виконати оновлення. Жодна інша система не надає такої свободи роботи та доступу до інформації таким простим способом. За потреби кількома накопичувачами енергії можна керувати за допомогою одного облікового запису VRM. Послуга абсолютно безкоштовна, поки ви нею користуєтеся.

2 x LiFePO4 Smart Battery 200Ah 24V

Літій-залізо-фосфатні батареї, також відомі як LiFePO4, від Victron Energy – це найдовговічніші та найстійкіші батареї на світовому ринку. Крім того, вони характеризуються винятковою довговічністю та ефективністю. Батареї LiFePO4 мають до 5000 циклів при 20% розряді та довговічність 20 років, наприклад, при використанні в кемпері. Заслуговує на увагу динаміка зарядки. Коли звичайна батарея споживає все менше електроенергії наприкінці заряджання та заряджається повільніше й повільніше, батареї LiFePO4 заряджаються так само на повну потужність.

Час заряджання також заслуговує на увагу, оскільки цей тип акумуляторів можна заряджати і розряджається протягом 30 хв.хв. Така робоча швидкість дозволяє підключати великі приймачі та великі сонячні батареї, не турбуючись про надто швидку зарядку акумулятора. Акумулятори LiFePO4 - це нове майбутнє акумуляторів для кемперів, їх довговічність, незважаючи на високу ціну, компенсується динамічною роботою та тривалим терміном служби. Вирішуючи придбати батарею ємністю 100 А·год, ми можемо припустити, що вона легко замінить традиційну гелеву батарею ємністю 200 А·год завдяки короткому часу заряджання та повному споживанню електроенергії навіть при зарядженні на 99%.

Акумулятор LiFePO4 має працювати з пристроєм BMS, який керує заряджанням акумулятора та балансує напругу 4 елементів, що є надзвичайно важливим. Для акумулятора LiFePO4 за допомогою програми Victron Connect і з’єднання Bluetooth ми можемо контролювати напругу акумулятора, елемент і температуру без необхідності використовувати будь-які вимірювальні пристрої. На літій-залізо-фосфатні батареї поширюється 3-річна гарантія виробника.

ПАРАМЕТРИ/МОДЕЛЬ: Victron Energy 200Ah LiFePO4

• Номінальна напруга: 25,6 В
• Номінальна ємність при 25°C: 200 Ач
• Номінальна ємність при 0°C: 160 Аг
• Номінальна ємність при - 20°C: 100 А·год
• Номінальна енергія при 25°C: 5120 Вт·год

ЖИТТЄВИЙ ЦИКЛ ( ККД ≥ 80% від номінального)

• 80% DoD: 2500 циклів
• 70% DoD: 3000 циклів
• 50 % DoD: 5000 циклів

РОЗРЯД

• Максимальний безперервний струм розряду: 400 A
• Рекомендований безперервний струм розряду: ≤200 A
• Кінець напруга розряду: 22,4 В
• Внутрішній опір: 1,5 мОм

УМОВИ ЕКСПЛУАТАЦІЇ b>

• Робоча температура: Розряджання: від -20°C до +50°C Заряджання: від +5°C до +50°C
• Зберігання температура: від -45°C до +70°C
• Вологість (без конденсації): Макс. 95%
• Клас захисту: IP 22

ЗАРЯДЖЕННЯ

• Напруга заряджання: Від 14 В /28 В і 14,4 В/28,8 В (рекомендовано 14,2 В/28,4 В)
• Плаваюча напруга: 13,5 В/27 В
• Максимальне заряджання струм: 400 A
• Рекомендований струм заряджання: ≤100 A
• ІНШЕ:
• Максимальний час зберігання при 25°C: 1 рік
• З'єднання з BMS: Кабель "папа" + "мама" з круглим роз'ємом M8, довжина 50 см
• Підключення живлення (різьбові вставки): M8
• Розміри (вис. х ширина х глибина) мм: 237 x 650 x 163 мм
• Вага: 39 кг

VE Bus BMS v2

На основі стану батареї або батарей BMS:

генерує попередній сигнал тривоги, попереджаючи про загрозу через низьку напругу в комірці. Зупиняє роботу інверторів VE.Bus або інверторів/зарядних пристроїв через VE.Bus і, у разі зниження напруги в комірці, відключає інших споживачів енергії через клему «Відключення навантаження». Він вимикає зарядку в інверторах VE.Bus або інверторах/зарядних пристроях через VE.Bus і, у разі перенапруги в елементі, занадто низької чи занадто високої температури, вимикає інші зарядні пристрої через термінал «Переривання заряджання».

У системах без пристроїв For GX найкраще працює «оригінальна» VE.Bus BMS.

«Наступне покоління» VE.Bus BMS V2 пропонує додаткові функції, наприклад:

Роз'єми дистанційного ввімкнення/вимкнення. Можливість відключення сонячних зарядних пристроїв VE.Direct і VE.Can за допомогою пристрою GX. Можливість керувати інвертором/зарядним пристроєм VE.Bus з кількох пристроїв, наприклад Digital Multi Control, VE.Bus Smart Dongle та/або пристрою GX.Додаткові клеми входу та виходу живлення, які забезпечують живлення пристрою GX у разі вимкнення системи .

ПАРАМЕТРИ/МОДЕЛЬ VE.Bus BMS V2

• Робоча напруга [В]: 9-70 В постійного струму
• Вихідна потужність GX: 1A
• Струм споживання в нормальному режимі: 2 мА
• Вихід навантаження під навантаження: нормально високий, обмеження струму 1 А, низький стан у момент тривоги
• Вихід заряду: нормально високий, обмеження струму 1 А, низький стан у момент тривоги< /li >
• Вихід перед сигналом тривоги: зазвичай вільно плаває, високий під час тривоги
• Зв'язок Ve.Bus: 2x RJ45< /li>
• Дистанційний вихід: закритий - горить, коли L підключено до батареї мінус - горить, коли H підключено до плюса батареї - увімкнено, інакше - вимкнено

РОЗМІРИ ТА ВАГА

• Розміри: 24 мм x 95 мм x 106 мм
• Вага:< /b > 0,120 кг
• Матеріал: ABS, матовий чорний

БЕЗПЕКА ТА БЕЗПЕКА

Лічильник електроенергії ET340 - 3 фази - макс. 65A

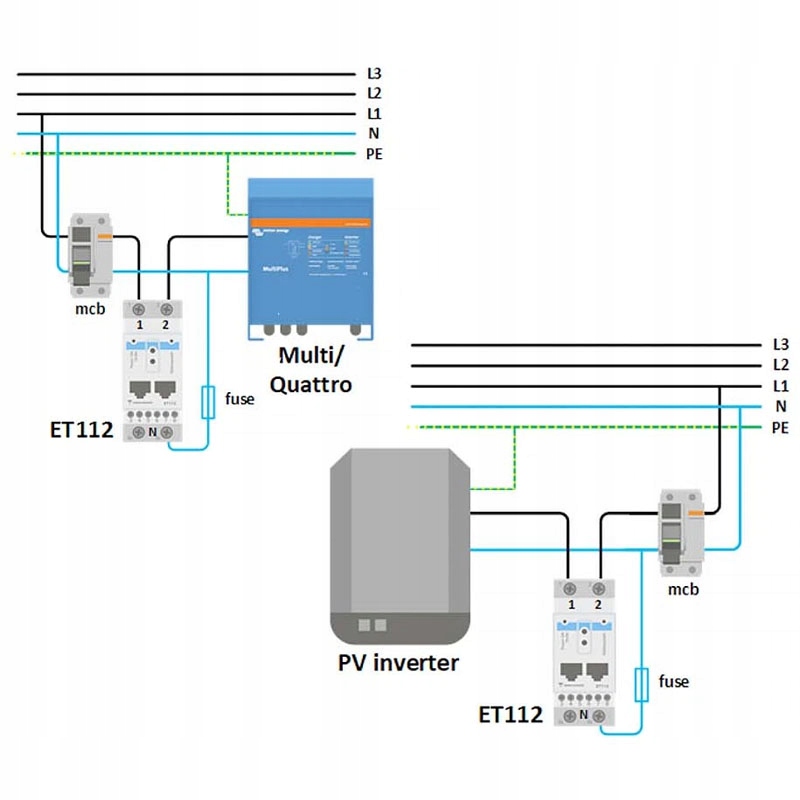

Лічильник електроенергії E340 Meter від Victron Energy призначений для вимірювання електроенергії, наприклад, безпосередньо в розподільній коробці або як джерело живлення лічильник виробництва миттєвої та кВт*год сонячною електростанцією. Одним із найважливіших застосувань є вимірювання струму в накопичувачах енергії, щоб енергія в батареях використовувалася, коли мережева сонячна електростанція не виробляє електроенергію, наприклад, у похмурий день або вночі. Його можна підключити, залежно від версії, за допомогою кабелю RS486 або Ethernet. У енергоакумуляторах СЕ зазвичай використовуються лічильники електроенергії ЕТ (для однофазного струму з максимальною силою 100 А) і ЕТ340 (для трифазного струму з максимальною інтенсивністю 65 А). У набір входить кабель для підключення до пристрою MultiPlus-II GX довжиною 1,8 м. На вимогу клієнта кабель довжиною 5 м.
