Накопичувач енергії, призначений для промислових об'єктів. Ємність 691 кВт·год із безперервною потужністю 144 кВт і миттєвою потужністю 300 кВт 400 В з акумулятором MG 96 x LiFePO4 280 А·год / 25,6 В. Потужність 48 кВт для кожної фази.

Промислове зберігання енергії Блоки призначені для компаній із підвищеним попитом на енергію, які мають або планують встановити фотоелектричну електростанцію. Система зберігання ESS не тільки збирає надлишки сонячної електростанції для подальшого використання, але й оптимізує роботу всієї енергетичної мережі всередині будівлі. Пристрої Quattro, які використовуються в нашій пропозиції, дозволяють підключати багато джерел електроенергії, таких як сонячні батареї, акумуляторна батарея, генератор і електромережа. Завдяки використанню перемикача, усі ці потужності можна об’єднати в одне джерело енергії. Завдяки цьому ми можемо отримати потужності, значно вищі за потужність підключення будівлі.

Принцип роботи систем зберігання енергії надзвичайно простий. По-перше, енергія передається до приймачів активної енергії безпосередньо від сонячних батарей. Надлишки виробництва використовуються для зарядки акумуляторів LiFePO4, а накопичена в них енергія використовується в разі нестачі енергії від сонячної електростанції. Коли батареї розряджені і сонця немає, енергія береться безпосередньо з мережі для потреб приймачів, але за замовчуванням батареї не заряджаються (можлива будь-яка конфігурація). Як варіант, при відсутності будь-якого джерела енергії, можна запустити трифазний генератор. Його також можна запустити, коли споживання енергії перевищує поточне виробництво сонячними панелями + батареями + мережею.

Системами зберігання енергії Victron Energy на 100% керують через Інтернет. Повний моніторинг можливий разом із записом про багаторічну історію роботи, а також живий перегляд. Спеціальний портал віддаленого керування Victron абсолютно безкоштовний протягом усього періоду використання.

Архітектура системи

Системна схема

Накопичувач енергії включає:

12 x Quattro 48/15000/200-100/100

Як і пристрій MultiPlus, Quattro також є комбінацією інвертора та зарядного пристрою. До нього можна підключити дві лінії змінного струму, які автоматично підключаються до активного джерела. Його численні функції включають інвертор синусоїдальної хвилі, адаптивне заряджання, гібридну технологію PowerAssist і багато функцій системної інтеграції, як-от роздільна фаза та паралельна робота.

Два входи змінного струму та два виходи змінного струму. Quattro можна підключити до двох незалежних джерел змінного струму, таких як берегове джерело живлення та генератор або два генератори. Quattro автоматично підключиться до активного джерела енергії. Основний вихід працює постійно. У разі збою мережі або відключення генератора або берегового джерела живлення Quattro візьме на себе функцію живлення підключених навантажень. Це відбувається настільки швидко (менш ніж за 20 мілісекунд), що комп’ютери та інше електронне обладнання можуть продовжувати працювати без перерв. Другий вихід живиться лише тоді, коли на один із входів Quattro подається змінний струм. До цього виходу можна підключати навантаження, які не повинні розряджати батарею, наприклад кондиціонер або водонагрівач.

Унікальна функція PowerAssist. Пристрій Quattro запобігає перевантаженню обмеженого Джерело змінного струму, наприклад генератор або берегове джерело живлення. По-перше, зарядка акумулятора буде обмежена в ситуації, коли він може стати перевантаженим. По-друге, вихідна потужність генераторної установки або берегового джерела живлення буде збільшена за рахунок отримання більшої потужності від батареї.

Практично необмежена потужність завдяки паралельній роботі. Для забезпечення високої потужності рівнів, паралельна робота може виконуватися до 6 пристроїв Quattro. Також можлива робота в трифазному або розділеному режимі (трипровідна з двома фазними проводами та одним проводом нейтралі/заземлення). Перегляньте таблиці даних для паралельних, трифазних і розділених фаз.

Дистанційний моніторинг і керування. У зв’язку з пристроєм GX (наприклад, Cerbo GX) ви можете контролювати та контролювати ваш Quattro та ваші інсталяції локально (LAN) або віддалено через Інтернет з будь-якої точки світу за допомогою безкоштовної програми VRM і безкоштовного веб-порталу VRM. Доступ можливий з телефону, планшета, ноутбука або настільного комп’ютера під керуванням різних операційних систем. Перелік параметрів керування нескінченний, від налаштування Quattro до автоматичного запуску генератора в режимі очікування тощо..."

ПАРАМЕТРИ/МОДЕЛЬ Quattro 48/15000/200-100/100

• PowerControl / PowerAssist: Так
• Вбудований перемикач перемикання: Так
• Входи змінного струму (2x): Діапазон вхідної напруги: 187–265 В змінного струму Частота вхідного сигналу: 45–65 Гц Коефіцієнт потужності: 1
• Максимальний струм живлення (A): 2x 100

ІНВЕРТОР

• Діапазон вхідної напруги (В постійного струму): 38 – 66 В
• Вихід (1): Вихідна напруга: 230 В змінного струму ± 2% Частота: 50 Гц ± 0,1%
• Вихідна потужність при 25°C (3): 15000 ВА
• Вихідна потужність при 25° C: 12000 Вт
• Вихідна потужність при 40°C: 10000 Вт
• Вихідна потужність при 65°C: 7000 Вт
• Пікова потужність: 25000 Вт
• Максимальна ефективність: 96%
• Потужність за нульового навантаження: 110 Вт
• Потужність за нульового навантаження в режимі AES: 75 Вт
• Потужність за нуля навантаження в режимі пошуку: 20 Вт

ЗАРЯДНИЙ ПРИСТРІЙ

• Зарядна напруга "поглинання": 57,6 В
• Плаваюча зарядна напруга: 55,2 В
• Режим зберігання: 52, 8 В
• Заряджання домашнього акумулятора (4): 200 A
• Початковий струм заряджання акумулятора: 4 A (лише моделі 12 В і 24 В)
• Датчик температури батареї: Так

ЗАГАЛЬНЕ

• Допоміжний вихід (5): 50 A
• Програмоване реле (6): 3x
• Захист (2): a-g
• Порт зв'язку VE.Bus: Для паралельної та трифазної роботи, віддаленого моніторингу та системної інтеграції
• Порт зв'язку. загального призначення: 2x
• Дистанційне вмикання/вимкнення: Так
• Характеристики: Робоча температура: від -40 до + 65 ̊C/Вологість (без конденсації): макс. 95%
• Максимальна висота: 3500 м

ІНШЕ

• Матеріал і колір: Алюміній (синій RAL 5012)
• Категорія захисту: IP 21
• Підключення батареї: Чотири гвинти M8 (2 плюсові та 2 мінусові з’єднання)
• З’єднання 230 В змінного струму: гвинти M6
• Вага (кг): 72 кг
• Розміри (мм): 572 x 488 x 344 мм

Акумулятор MG LFP 96 x 25,6 В / 280 Аг

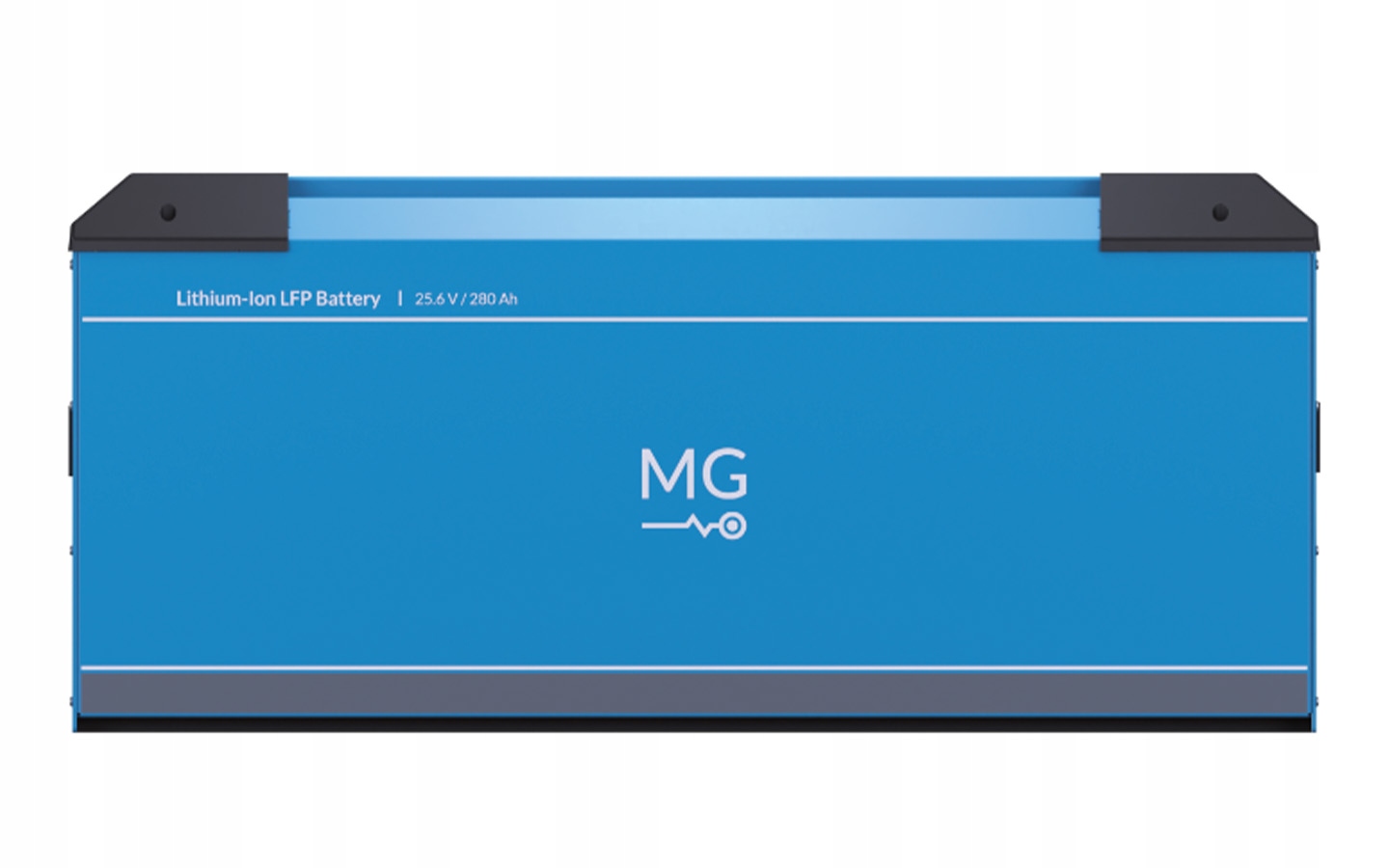

Акумулятор MG LFP 24 В доступний у двох версіях: LFP 230 і LFP 280. Хімічний склад LiFePO4 другого покоління становить основу цієї безпечної та надійної батареї. Ця батарея повністю масштабується як за напругою, так і за ємністю. Легко розширте свою систему накопичення енергії (ESS), підключивши батареї LFPпаралельно та послідовно. Підключіть до 16 модулів послідовно, щоб отримати напругу батареї 470 В постійного струму. Додавання більшої кількості паралельних рядків збільшує ємність системи. У результаті можна досягти потужності системи 720 кВт/год.

CAN-Bus забезпечує зв’язок між акумулятором LFP і системою MG Master BMS. MG Master збирає та контролює всі відповідні дані з усього банку акумуляторів. Батареї LFP 24 В доступні з роз’ємами CAN-Bus RJ45 або M12. Можливість прокладки кабелю через батареї за допомогою кабельних лотків. Це запобігає сплутуванню кабелів. Завдяки своєму інноваційному дизайну акумуляторні системи MG забезпечують акуратне встановлення системи.

Акумуляторні модулі LFP 24 В відповідають вимогам кількох стандартів. UN38.3 - це транспортний тест для літій-іонних батарей. Загалом, це включає в себе теплові випробування, моделювання висоти, вібрацію, удари, перезаряд і зовнішнє коротке замикання. Крім того, батареї LFP відповідають нормам ES-Trin IEC-EN 62619 і IEC-EN 62620 (лише LFP 280). Ці стандарти охоплюють перевірку безпеки та продуктивності як на рівні осередку, так і на рівні модуля, включаючи систему керування батареєю.

ПАРАМЕТРИ/МОДЕЛЬ: MGLFP24x280 25,6 В / 280 Ач

• Технологія: літій-іонний LiFePo4 нового покоління
• Конфігурація елемента: 8S1P
• Номінальна напруга: 25,6 В
• Номінальна ємність: 280 Ah
• Номінальна енергія: 7,2 кВт·год
• Життєвий цикл DOD 80%: > 3500
• Питома енергія: 136 Вт·год/кг
• Вага: 53 кг

РОЗРЯД

• Напруга відключення розряду: 24,0 В
• Рекомендований струм розряду: < 140 A (< 0,5C) )< /li>
• Постійний струм розряду: 280 A (1,0 C
• Максимальний струм розряду: 420 A (1,5 )
• Запобіжники: 300 A, внутрішній запобіжник

ЗАРЯДЖЕННЯ

• Заряджання напруга: 28,2 В
• Рекомендований зарядний струм: < 140 A (< 0,5C)
• Безперервний зарядний струм: 280 A (1,0 C)
• Максимальний зарядний струм (10 с): 420 A (1,5)

КОНФІГУРАЦІЯ

• Конфігурація циклу: до 6 модулів
• Паралельна конфігурація: до 96 модулів.

СЕРЕДОВИЩЕ

• Робоча температура заряджання: від 0 до +45°C
• Робоча температура розряду: від 20 до +55°C
• Рекомендована робоча температура: від 20 до +30°C
• Рекомендована температура зберігання: від 10 до +35°C
• Вологість (без конденсації): ≤ 95%

6 x MG Master LV 24-48V/600A (M12) Система керування акумулятором (BMS)

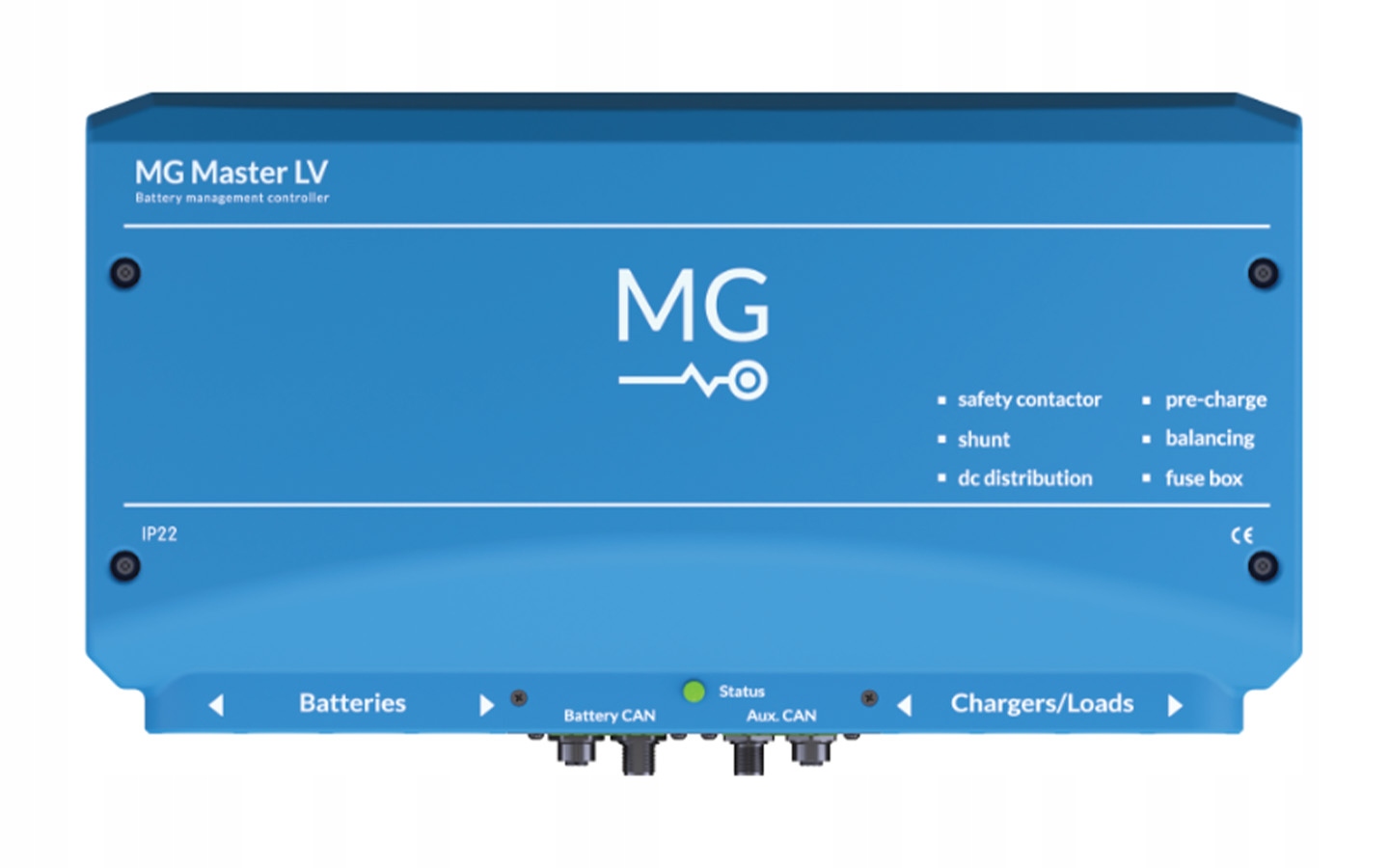

Master LV — це BMS для систем низька напруга. Його основна функція - захист підключених батарей. Внутрішня BMS збирає дані та контролює всі важливі параметри акумулятора. Це дозволяє системі керування акумулятором підтримувати справність вашої системи. BMS завжди гарантує, що параметри залишаються в безпечному робочому вікні. Якщо безпечне робоче вікно перевищено, внутрішній захисний контактор розмикається автоматично. Це від’єднає всі зарядні пристрої та навантаження. Як результат, Master LV гарантує безпечну та надійну роботу.

Крім того, система керування батареєю балансує елементи всієї установки батареї. Це максимізує ємність і збільшує термін служби елементів батареї. Кожна батарея MG має вбудовану підпорядковану систему BMS. Вона контролює всі окремі елементи акумуляторного модуля. Master LV збирає всі ці дані та втручається, коли це необхідно. Таким чином він захищає всі батареї.

ПАРАМЕТРИ/МОДЕЛЬ MG Master LV 24-48V/1000A (M12)

• Максимальна кількість підключених батарей: 96 батарейних модулів Батарейні модулі типу LFP, HE, UHE, HP або / 48 RS
• Діапазон напруги живлення: 18 ... 58 В постійного струму
• Споживання енергії в режимі очікування: 73 мВт при 26,2 В і 138 мВт при 52,4 В
• Енергоспоживання в активному режимі: 8,7 Вт
• Постійний струм основного запобіжного контактора: 1000 A
• Зв'язок: CAN-Bus (Victron VE.CAN, NMEA2000, SMA)

Cerbo GX

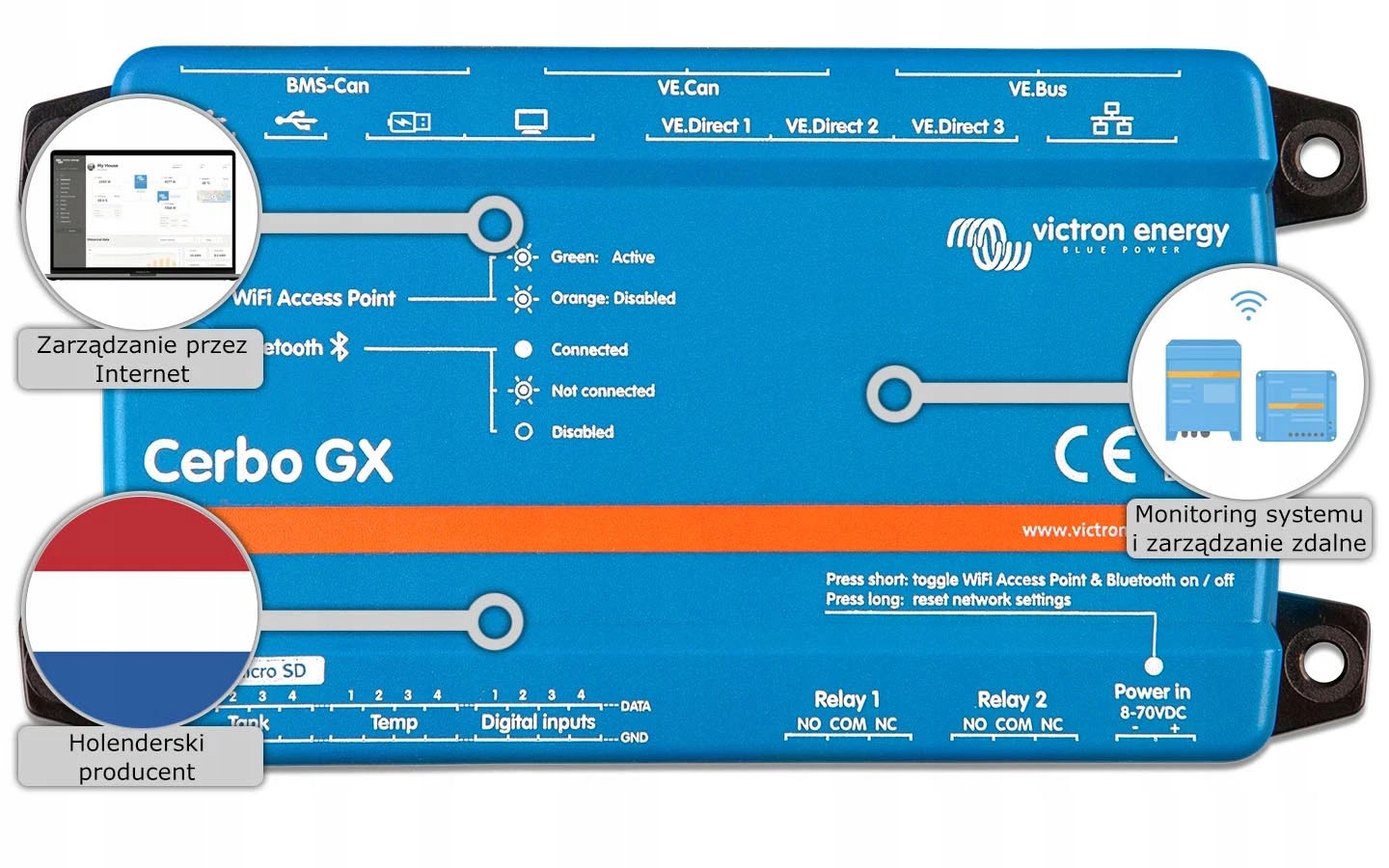

Пристрій Cerbo GX є інтегрованою точкою керування для всіх пристроїв Victron Energy. Має багато портів Ve.Direct і VE.Bus, а також порти для контролю рівня рідини, наприклад, у резервуарі для води. Крім того, він дозволяє контролювати систему через портал VRM і спілкуватися через традиційний Ethernet або WiFi. Опціонально можливе спілкування через встановлений на телефон додаток Victron Connect і протокол BlueTooth. За бажанням він дозволяє підключити сенсорний дисплей GGX touch 50 і представити результати на кольоровому дисплеї. Найважливішою перевагою є універсальність, сумісність з усіма пристроями Victron Energy із портом VE.Direct або VE.Bus і простота налаштування.

Сенсорний дисплей GX Touch 70 для Cerbo GX

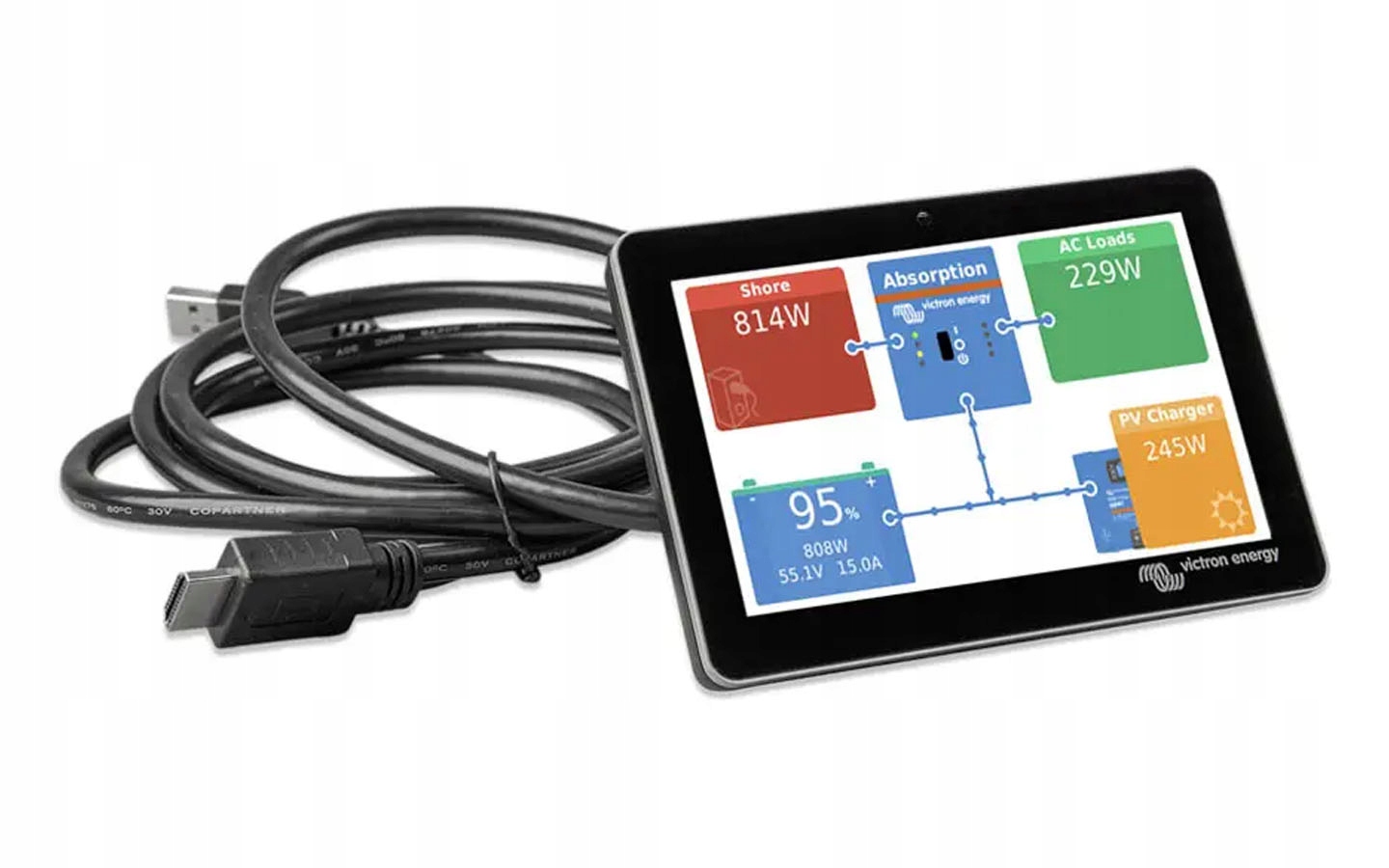

GX Touch 70 — це доповнення до дисплея для пристроїв Cerbo GX. П'ятидюймовий сенсорний екран забезпечує миттєвий огляд вашої системи та дозволяє миттєво налаштувати параметри. Просте підключення до Cerbo GX за допомогою одного кабелю, його надтонка водонепроникна конструкція, конфігурація верхнього кріплення та проста установка забезпечують велику гнучкість для створення чіткої та чистої приладової панелі. GX Touch 70 є компаньйоном Cerbo GX, абсолютно нового комунікаційного центру, що дозволяє вам завжди мати ідеальний контроль над системою з будь-якого місця та максимізувати її ефективність. Просто підключіться через наш портал віддаленого керування Victron (VRM) або отримайте прямий доступ через GX Touch 70, MFD або наш додаток VictronConnect завдяки доданій функції Bluetooth. Це останнє доповнення до серії GX поєднує в собі найкращі можливості підключення, переосмислюючи розумні енергетичні рішення в усіх відношеннях.
