NANO V3.0 16 МГц USB - ATmega328PB - CH340 -

NANO V3.0 16 МГц USB - ATmega328PB - CH340 - Клон - сумісний з AVR

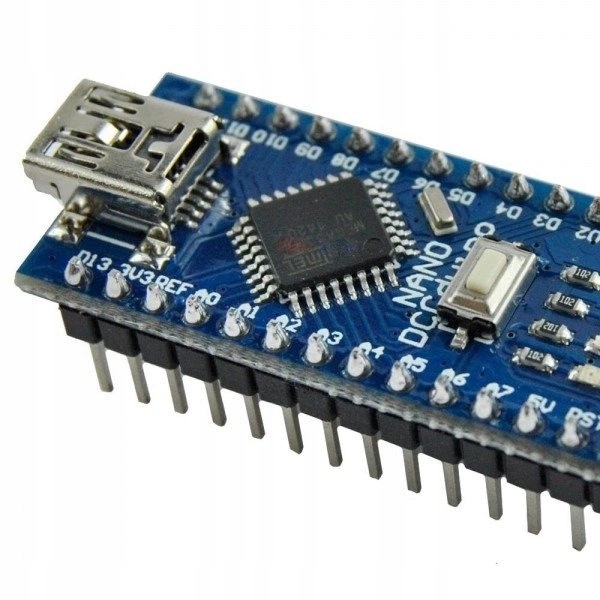

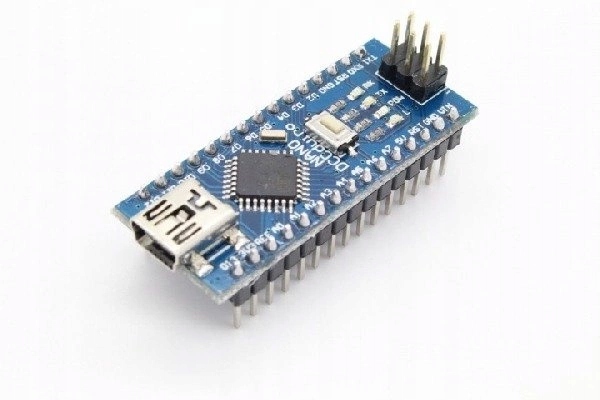

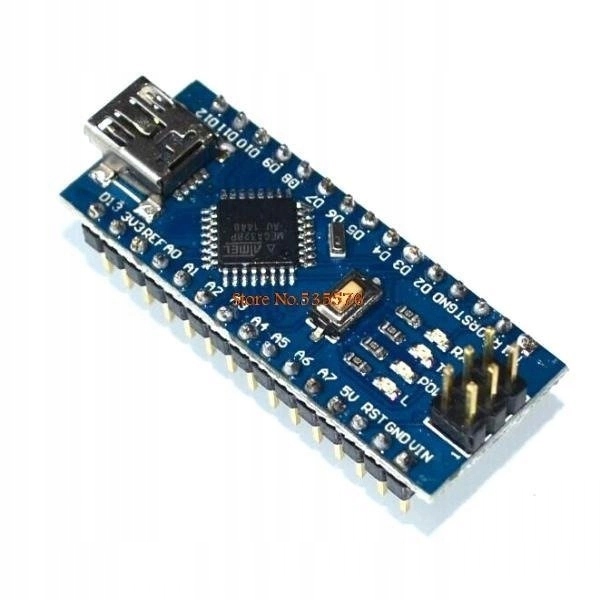

Універсальний міні-модуль, сумісний з оригінальним AVR, оснащений мікроконтролером ATmega328PB і роз'ємом USB (версія з контактами для самопаяння). Може використовуватися в багатьох мікропроцесорних проектах. Система сумісна з проектом AVR.

• Достовірно відтворений клон забезпечує роботу та надійність.
• NANO має програматор CH340, для якого потрібен додатковий драйвер, який можна нижче.

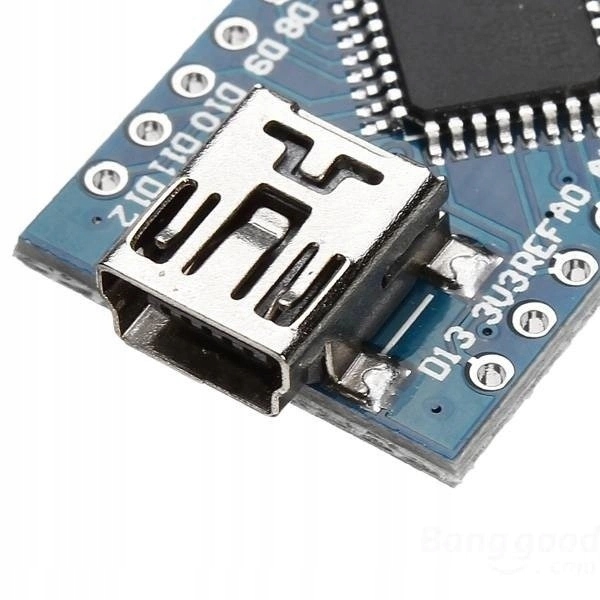

• Завдяки зручному роз'єму mini USB цей модуль легко підключити до комп'ютера та запрограмувати. Завдяки невеликому розміру він добре працюватиме в невеликих проектах.
• AVR використовує мікроконтролер Atmega328.
• Nano має стабілізатор напруги, тому ми можемо живити модуль вищою напругою ніж 5 В.
< /ul>

УВАГА!!! У Nano встановлений старий завантажувач, який працює з AVRIDE до версії 1.6. і цю версію програмного забезпечення слід завантажити.

Функції продукту

• Версія Nano, як і Pro, базується на популярному модулі Uno
• Вона має мікроконтролер Atmega328PB.
• Плата має USB-роз’єм із мікросхемою CH340.
• Плата містить процесор ATmega328 з 32 КБ флеш-пам’яті, 1 КБ SRAM, 1 КБ EEPROM. Він синхронізується за допомогою тактового сигналу з частотою 16 МГц.
• Плата має вихідні/вхідні контакти, включаючи 14 цифрових контактів і 8 аналогових входів.
• AVR Nano можна живити. через міні-кабель USB, з нестабілізованою напругою 7-12В, що подається на висновок 30 або від стабілізованого джерела напруги 5В. Система автоматично вибирає джерело живлення з найвищою напругою.
• Система має систему зв’язку з комп’ютером через інтерфейс UART, USB, I²C (TWI) і SPI.
• Це працює з напругою 5 В.
• Перемикач для ручного скидання, світлодіоди для керування роботою системи.
• Роз'єми, розташовані на платі, дозволяють підключати плату безпосередньо у макетну плату.

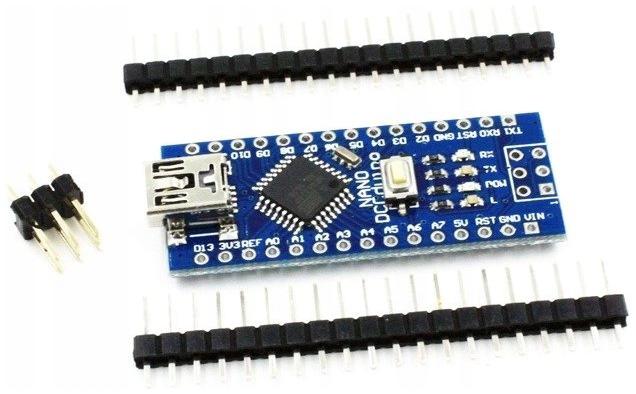

• Ця версія має припаяні штифти роз’єму.
• AVR IDE використовується для програмування, безкоштовне програмне забезпечення, яке надзвичайно зручно для початківців.
• Мікро. - контролер на платі має попередньо встановлений завантажувач, який дозволяє завантажувати програмне забезпечення без використання додаткового обладнання.

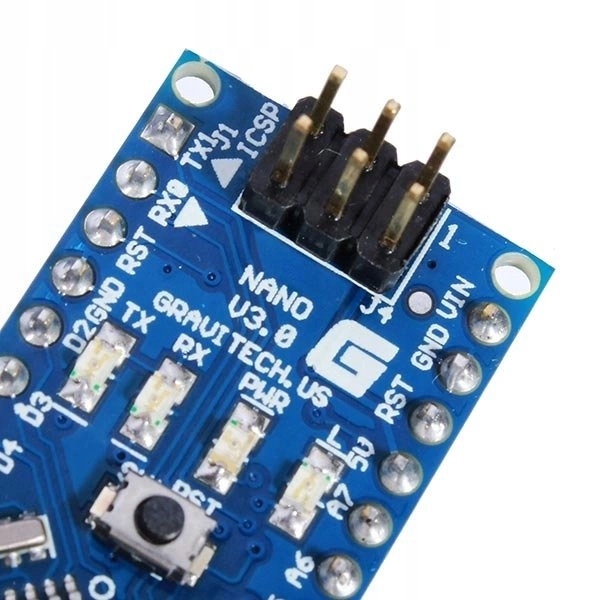

• Крім того, можна запрограмувати процесор через ICSP.

Технічні дані

• Напруга живлення: 5 В
• Мікроконтролер: ATmega328PB - 16 МГц
• Порти - контакти введення/виведення: 14
• Кількість аналогових входів: 8
• Кількість виходів ШІМ: 6
• Послідовні інтерфейси: UART, SPI, I2C
• Зовнішні переривання
• Захист від надмірного струму
• Модуль із ламінату товщиною 0,8 мм< /li>
• Вага менше 5 г.
• Відстань між контактами 2,54 мм (можна встановлено на макетних платах)
• Розміри: 45x19 мм
• 32 КБ флеш-пам'яті, 1 КБ EEPROM, 1 КБ SRAM
• 2 таймери/лічильники 8 біт, 1 таймер/лічильник 16 біт
