HTRS230V(30)

Провідний, цифровий терморегулятор - щоденно, 230В

HTRS230(30)

Кімнатний контролер поверхневого монтажу, призначений для керування поверхневим нагріванням/охолодженням, що характеризується високою тепловою інерцією. Він підключений до дротової панелі керування.

Контролер не має функції створення розкладів - він знижує задану температуру через дротову смугу після отримання сигналу NSB від тижневого контролера.

ШІМ-алгоритм

Керування за допомогою широтно-імпульсної модуляції (ШІМ) є більш стабільним алгоритмом керування, ніж найпростіший двопозиційний гістерезис, поширений у дешевших регуляторах, який не гарантує точність роботи, що призводить до великих коливань температури в кімнатах.

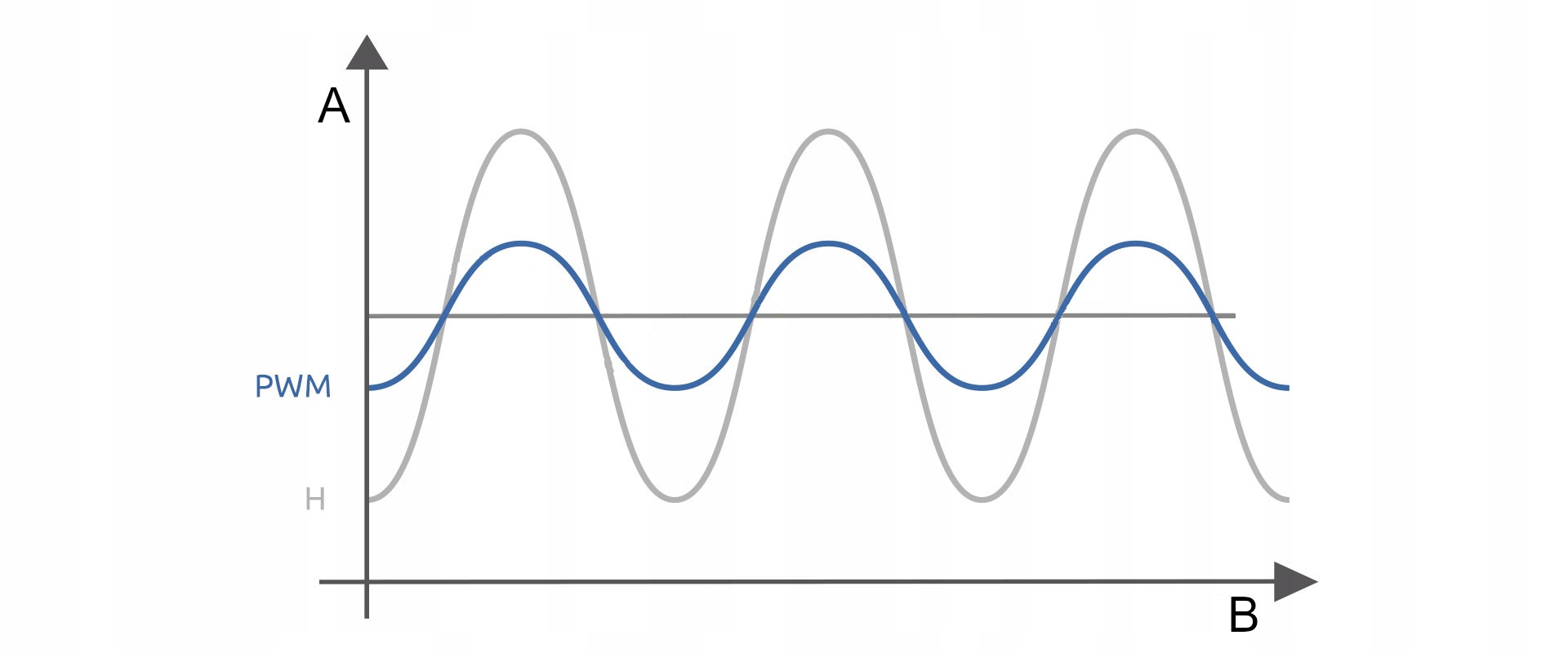

ШІМ-алгоритм забезпечує набагато більший тепловий комфорт, ніж гістерезис (увімкнути, вимкнути). Це пояснюється тим, що в цьому розчині амплітуди температурних коливань згладжені. Це проілюстровано наведеним нижче температурним синусоїдальним графіком для гістерезису ввімкнення/вимкнення та алгоритму ШІМ.

A - температура

B - час

ШІМ-алгоритм також має двопозиційний механізм увімкнення/вимкнення, але він має додатковий параметр, на якому базується його робота, - час нагріву. Час роботи нагрівального приладу визначається різницею заданої температури від поточної. На підставі математичної формули контролер розраховує, скільки часу має бути включено опалення, щоб підтримувати задану температуру. Ця операція визначається таблицею формул, встановленою на етапі проектування.

ШІМ-алгоритм, завдяки тому, що він має час нагріву як додатковий параметр, часто вибирається для керування теплою підлогою, яка є характеризується низькою температурою поверхні нагріву та високою тепловою інерцією. .

Контролер може співпрацювати з іншими контролерами, що працюють на основі ШІМ-алгоритму (VS35, VS30, HTR, HTRP, BTRP, BTR, RT10) .

Основні властивості:

• Безшумне перемикання
• Функція ШІМ - гарантує точне підтримання заданої температури в приміщенні
• Функція VP - захищає термостат клапани проти застою
• Функція NSB (нічне зниження як ведений контролер)
• Автоматичне перемикання режимів ОПАЛЕННЯ / ОХОЛОДЖЕННЯ через контакт ЦО
• Блокування режиму охолодження
• Блокування режиму охолодження
• li>
• Сумісність із монтажними планками KL08NSB, KL06, CB500

Технічні дані:

• Живлення: 230 В змінного струму, 50 Гц
• Максимальне навантаження: 0,5 A
• Вихідний сигнал: 230 В змінного струму 50 Гц
• Діапазон регулювання температури: 5 - 35ºC
• Точність індикації температури: 0,5ºC
• Гістерезис: ±0,25ºC або ±0,5ºC
• Розміри [мм]: 85 x 85 x 25
