Наші колектори єдині на ринку виготовлені з нержавіючої сталі класу SUS-304-2B (каркас, внутрішній і зовнішній бак) .

Вироби з нержавіючої сталі повністю нейтральні, тобто не змінюють органолептичні властивості води та її хімічний склад. Значення концентрації хімічних елементів, що виділяються зі сталі у воду, знаходяться на прийнятно низькому рівні, що робить нержавіючу сталь використаною для контакту з харчовими продуктами, а також для зберігання та транспортування питної води.

Напірний сонячний колектор об'ємом 150 л, тип Heat-Pipe, комплект з баком - компактний Vobmat

Ідеальне рішення для отримання гарячої води для односімейних будинків, гостьових будинків, баз відпочинку, кемпінгів, ферм і будівельних майданчиків. В основному використовується 9 місяців на рік, з березня по листопад. Завдяки низькій ціні витрати на покупку такого комплекту окупаються в середньому за 2-3 роки. Додатковою перевагою колектора тиску є дуже проста збірка, яка не вимагає спеціальних навичок і можна зробити самостійно без втрати G.Для роботи колекторів не потрібні електричні пристрої.

У нас є набори з іншою ємністю, які можна знайти на інших аукціонах.

150л - 3 -4 користувача

Сонячні колектори Vobmat відповідають технічним умовам, завдяки чому ви можете відняти 19% від покупки колектора, скориставшись пільгою термомодернізації.

Хто може скористатися пільгою на термомодернізацію?

Пільга надається власникам або співвласникам одноквартирного будинку, які оподатковують свій дохід відповідно до податкової шкали або відповідно до єдину ставку єдиного податку 19% і які сплачують одноразову суму від зареєстрованого доходу. Власники будівлі без прав власності не можуть відраховувати пільгу.

Подивіться, як легко встановити колектор Vobmat, інструкції можна знайти внизу сторінки у вкладці «Додаткова інформація»

Завдяки регульованій рамі колектор можна монтувати на дахах з кутом нахилу від 0 до 90 градусів, як на черепиці, так і на повсті.

Система не потребує для правильної роботи насосів, контролеріві розширювальних баків, що робить його дуже надійним. Вода міститься тільки в резервуарі і витікає з нього під тиском до 6 атмосфер.Набір можна розмістити на землі та подавати воду на верхні поверхи будівлі. без втрати тиску.

Якщо вакуумна трубка пошкоджена, вся система продовжує працювати. Зменшується тільки ефективність системи. У вакуумних трубках немає рідини, що означає, що трубку можна вийняти в будь-який час без необхідності спорожняти систему. Труби є в наявності!

Резервуар і рама виготовлені з нержавіючої сталі SUS-304-2B , тому пристрій не піддається впливу атмосферних факторів, які можуть пошкодити або скоротити термін служби матеріалу.

Після використання гарячої води з бака, час для нагрівання 150 літрів води до 60 градусів у сонячний день становить лише 3 години!

ПЕРЕВАГИ:

• Просте встановлення
• Вода в баку знаходиться під постійним тиском. Завдяки цьому тиск гарячої води, що подається в наш кран, такий же, як і у водопровідній мережі.
• Напірний колектор можна розташувати в будь-якому сонячному місці. Напір води завжди буде таким же, як і в мережі.
• Невеликий добовий перепад температури води в баку. Завдяки ізоляції пінополіуретаном високої щільності добовий перепад температури води становить 6-10 градусів Цельсія.
• Час підтримки температури гарячої води в баку близько 72 годин.
• У вакуумних трубах немає води. Труби містять радіатори з встановленими мідними тепловими трубками.
• Магнієвий анод для додаткового захисту бака.
• Короткий термін окупності. 2-3 роки
• Проста конструкція
• Можливість самостійного монтажу.
• Надійність.
• Універсальна рама для установки на прямих і похилих поверхні.

КОМПЛЕКТ ВКЛЮЧАЄ

• Вакуумний сонячний колектор (15 боросилікатних вакуумних трубок з потрійним шаром поглинання ALN/AIN-SS/CU за допомогою HEAT PIPE)< /li >
• Ізоляційний резервуар для води з нержавіючої сталі SUS-304-2B ємністю 150 л, ізольований пінополіуретаном високої щільності в корпусі з ПВДФ покриттям
• універсальна сталева рама (нержавіюча сталь SUS-304 - 2B) пристосований для встановлення на плоскій та похилій поверхні
• магнієвий анод (встановлюється в резервуар)
• запобіжний клапан (тиск-термічний)
• термічний- електропровідна паста< /li>
• інструкції з експлуатації та монтажу
• набір ущільнень
• кріпильні гвинти

ХАРАКТЕРИСТИКИ ОБІГРІВАЧА

Розміри колектора ємністю 150л:

- ширина рами з баком: 135 см

- ширина рами : 121 см

- відстань від гвинтів (спереду - ззаду): 170 см

- глибина рами: 174 см

- загальна глибина: 179 см

- висота рами: 153 см

- зовнішній діаметр контейнера: 47 см

- вага 73 кг

КОНСТРУКЦІЯ ТА ПРИНЦИПИ РОБОТИ

Конструкція:

Компактний колектор тиску VOBMAT HP включає: ізольований резервуар для води, вакуумні труби та раму.

- Резервуар для води виготовлено з нержавіючої сталі SUS 304-2B товщиною від 1,2 до 3 мм. Зовнішня ізоляція резервуара виконана високощільним пінополіуретаном мінімальною товщиною 50 мм. Резервуар має технічні отвори, серед іншого, для підключення води та дренажу, а також муфту, в яку вставляється наконечник (конденсатор) теплової трубки. Кількість гільз залежить від місткості ємності. Резервуар на заводі адаптований до тиску 6 бар.

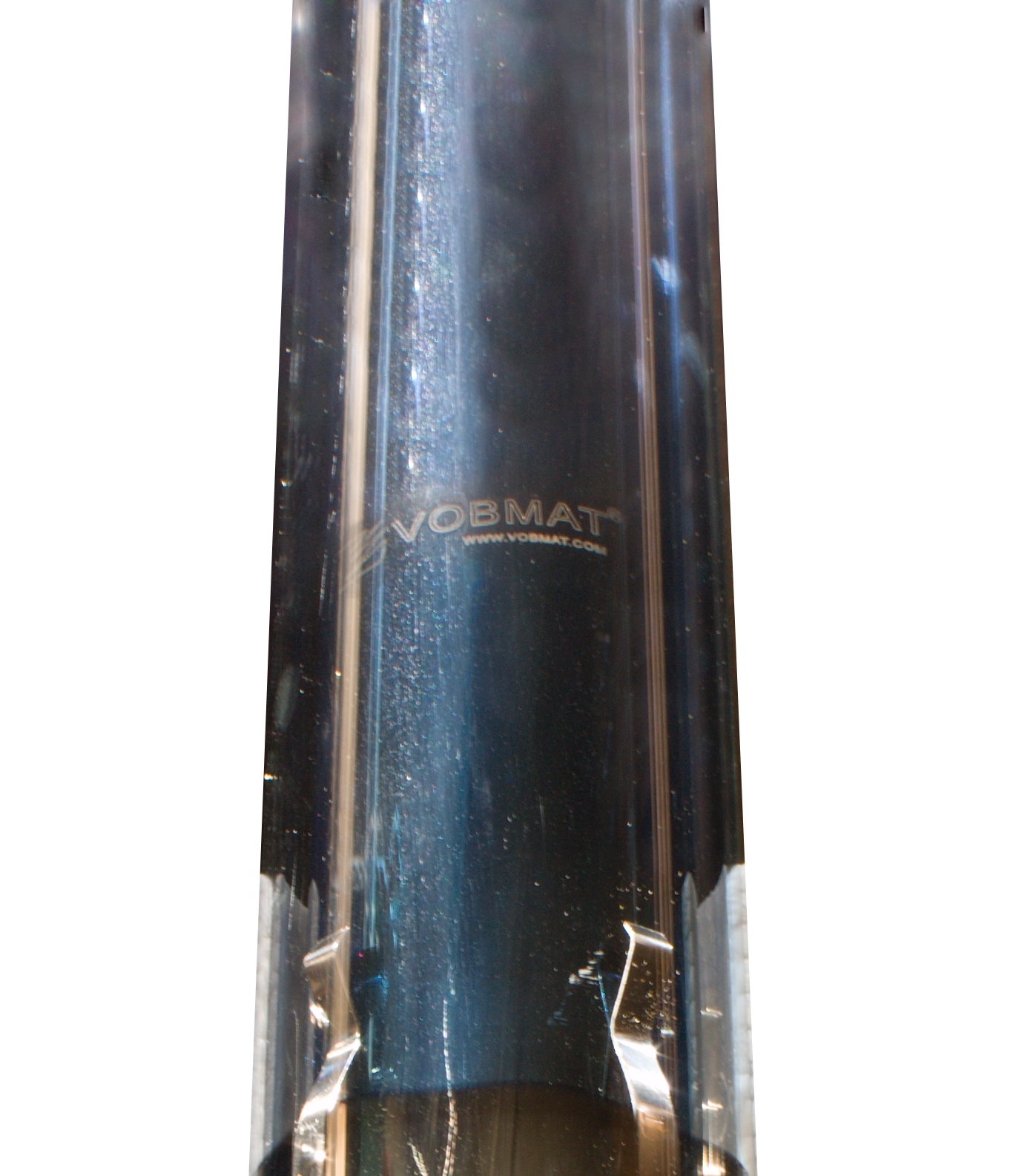

- Вакуумні трубки виготовлені з високоякісного боросилікатного скла. Між двома шарами скла є вакуум, який є чудовим ізолятором, що запобігає втратам тепла. На скло нанесено потрійний поглинач останнього покоління ALN/AIN-SS/CU, який використовується для концентрації прямого або розсіяного сонячного випромінювання. Окремі шари нанесеного поглинача використовуються для поглинання сонячного випромінювання та перетворення його в теплову енергію. Завдання наступних шарів поглинача полягає в тому, щоб зберегти якомога більше енергії всередині вакуумних трубок, запобігаючи її втратам через інфрачервоне випромінювання. Температура всередині труб може досягати майже 300 0С. Усередині кожної вакуумної трубки знаходиться алюмінієвий радіатор, в центральній частині якого знаходиться мідна трубка (теплова трубка). Мідь, яка використовується для виробництва теплопроводу, не містить кисню, що забезпечує тривалу і надійну роботу труби. Речовина міститься всередині теплової трубки та починає кипіти при температурі 25C.

- Рама, на якій розміщені резервуар для води та вакуумні трубки, сконструйована таким чином, що її можна розмістити на пласкій поверхні. або похилій поверхні. Кут нахилу рами оптимальний для досягнення найвищої ефективності вакуумних трубок.

Принцип дії:

Завдяки тришаровості Поглинач ALN/AIN-SS/CU і вакуум всередині вакуумної трубки, сонце, що падає на вакуумні трубки, перетворюється на теплову енергію. Температура всередині труби досягає 300 0С. Алюмінієвий радіатор, розташований у центрі вакуумної трубки, передає температуру на мідну трубку (теплову трубку), вставлену в центральну частину радіатора. Усередині мідної теплової трубки знаходиться швидкокипляча речовина, яка починає кипіти вже при 25 градусах С. У процесі кипіння речовина, що випаровується, піднімається вгору, де виділяє теплову енергію в конденсаторі трубки (теплова трубка), потім пара буде конденсуватися, стікаючи вниз, щоб повторити весь процес. Ламповий конденсатор, змащений теплопровідною пастою, вставляється в гніздо гетпайп-гільзи, встановленої в баку. Нагрітий конденсатор теплової трубки передає температуру через теплопровідну пасту в гніздо гільзи, яка нагріває воду в баку. Гаряча вода піднімається вгору, холодніша опускається нижче. Всередині бака встановлена ​​трубка, завдяки якій, відкриваючи кран, ми набираємо воду тільки з верхньої частини бака, а холодна вода вводиться в самий низ. Вода в напірному баку знаходиться під постійним тиском водопровідної мережі і автоматично поповнюється при відкритті крана. На резервуарі встановлений запобіжний клапан тиску, який, якщо температура води занадто висока, відкривається, випускаючи гарячу воду назовні, холодна вода автоматично потрапляє в резервуар, температура води всередині резервуара падає, і клапан автоматично припиняє випускати гаряча вода. Завдяки тому, що в баку є вода
