НАПІВПРАВОДНИКОВО РЕЛЕ SSR-40A DC-AC 480VAC

Код: 12466013810
Як замовити
807 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №94521955
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 9942

Оплачивая «ПОЛУПРОВОДНИКОВОЕ РЕЛЕ SSR-40A DC-AC 480VAC», вы можете быть уверены, что данный товар из каталога «Контакторы и реле» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

XAU00008

ТВЕРДОТІЛЬНЕ РЕЛЕ

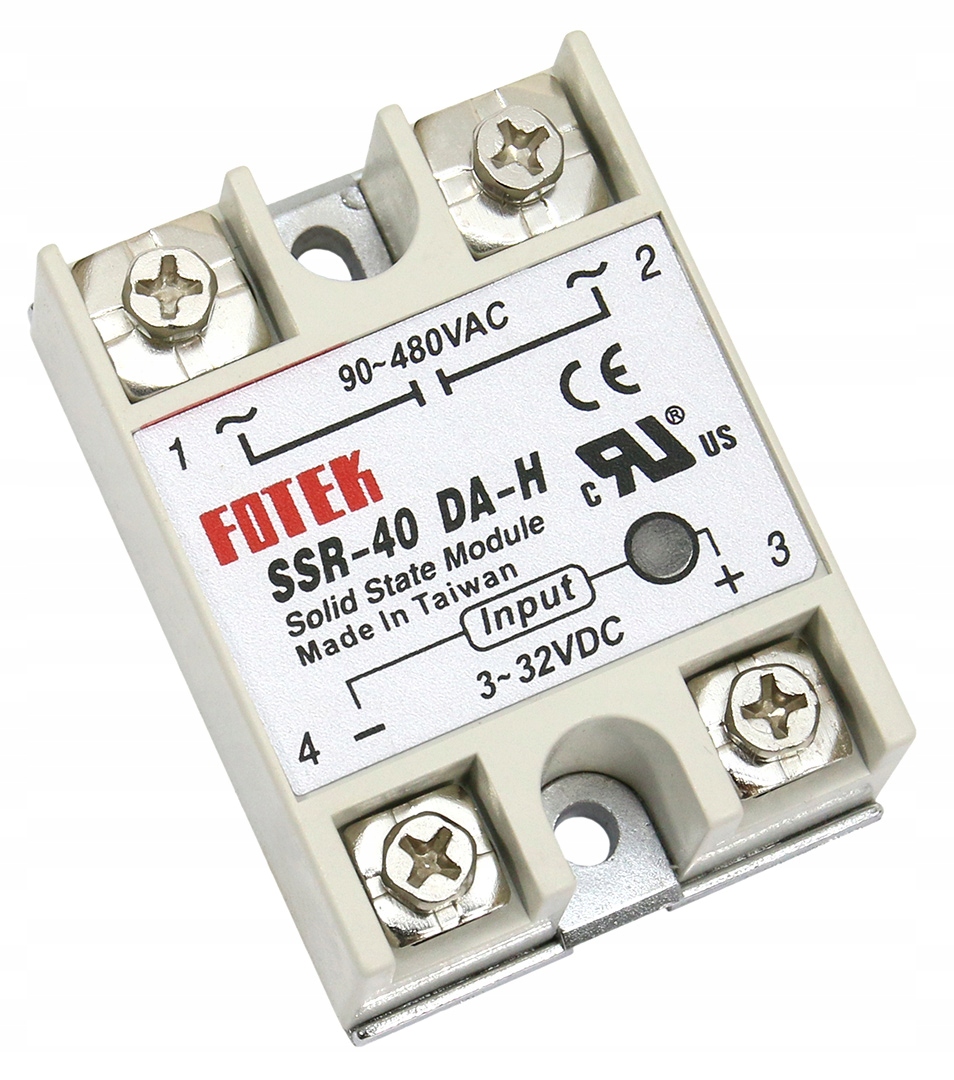

FOTEK SSR-40DA-H 40A DC-AC

Напівпровідникові реле використовуються для безконтактної комутації навантажень великої потужності в одно- і трифазних пристроях. Відсутність механічних елементів в реле позитивно позначається на довговічності пристроїв в порівнянні з традиційними контакторами. Відсутність контактів та іскріння також є гарантією надійності та стійкості до вологи, бруду та вібрації.

Напівпровідникові реле

FOTEK призначені для високочастотної комутації приймачів великої потужності, таких як двигуни та нагрівальні пристрої.

Світлодіод вказує на роботу реле.

Кріплення до монтажної пластини за допомогою гвинтів.

УВАГА - ЗАХИСТ РЕЛЕ SSR (НЕЗАЛЕЖНО ВІД ВИРОБНИКА)

  • У випадку ланцюгів сильного струму (VDC/VAC) або особливо ланцюгів з індуктивним навантаженням (AC), завжди пам’ятайте про використання належного захисту, наприклад стабілітронів (ланцюги VDC та L), варисторів (MOV) або RC схеми (D), підключені паралельно до вихідних контактів реле (при напрузі 100-240 В) або навантаження (при напрузі 24-28 В), що захищає від небажаних перешкод від мережі або приймача, наприклад, стрибків напруги. Приклади схем із захистом нижче.
  • Відповідний вибір захисту залежить від характеру навантаження, струму та типу комутованої напруги та має вибиратися індивідуально. Дуже часто система RC супресора складається з R=33-1000Ohm/1-5W, C=1nF-0.10µF - точні значення RC підбираються на основі номограм. Варистор слід вибирати відповідно до типу та напруги ланцюга навантаження. Передбачається, що його напруга в 1,6–1,9 рази перевищує номінальне значення комутованої напруги.
  • Конденсатор фільтра можна використовувати на вході реле SSR, наприклад, C = 0,10 мкФ.
  • Слід додати, що у випадку реле SSR контроль надлишкових значень струму (особливо імпульсного струму в разі короткого замикання) вимагає використання надшвидких запобіжників у ланцюзі живлення приймача. Хорошою практикою в таких випадках також є використання SSR з вищим номінальним струмом, ніж випливає з розрахунків, щоб реле не працювало на межі своїх можливостей.
  • Не використовуйте вхідні кабелі, які керують реле SSR, довжиною більше 3 м.
  • Термін служби реле SSR необмежений за умови належного охолодження. При температурі вище 80C реле незворотно пошкоджується.
  • Щоб забезпечити їхню тривалу роботу, необхідно забезпечити відповідне розсіювання тепла за допомогою радіаторів (понад 5 А), термопасти та примусової циркуляції повітря за допомогою відповідних ефективних вентиляторів (понад 25 А).
  • Зниження температури на 10°C подвоює очікуваний термін служби реле SSR.
  • Встановлюючи кілька реле поруч одне з одним, забезпечте відстань між ними.

    • Технічні дані:

    • робоча напруга (вихід): 90-480 В змінного струму
    • ізоляція (вихід): фотоелектрична
    • максимальний струм перемикання (вихід): 40A
    • керуюча напруга (вхід): 3-32 В постійного струму
    • мінімальна напруга ввімкнення (вхід): > 2,4 В постійного струму
    • мінімальна напруга вимикання (вхід): < 1 В постійного струму
    • вхідний струм (вхід): 7,5 мА/12 В постійного струму
    • робоча температура: від -20 до +80°C
    • розміри: 62 мм x 45 мм x 23 мм
    • інше: запуск на нульовому рівні
    • Світлодіодний сигнальний діод, що інформує про робочий стан реле
    • захисне скло: опціонально доступне на інших аукціонах
