Напівпровідникове контакторне реле SSR 25A (12,5A RMS) DC/AC
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 25
Оплачивая «Твердотельное контакторное реле SSR 25 А (12,5 А среднеквадратичное значение) постоянного/переменного тока» данное изделие из «Модули и соединители полупровода.» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Промислове твердотільне реле / твердотільний контактор SSR однофазний DC-AC 25A (12,5A RMS) / макс. 480 В змінного струму.
Виконавчий елемент - без зносу механічні частини - дуже висока міцність - призначені для комутації в програмах, де потрібна дуже велика кількість циклів і/або цикли можуть бути короткими.
Приклади застосувань: зварювальні машини, пакувальні машини, регулятори температури тощо. Допустимі навантаження: чисто резистивні.
Керування DC IN: 5-32VDC. Вхідний струм 4,5-20мА. Фотооптична ізоляція >2 кВ.
Перемикання при нульовій формі сигналу вихідної напруги.
Червоний світлодіод, що вказує на активацію реле.
Вихідне навантаження макс. 25A (12,5 A RMS) / 24-480VAC.
Вбудована схема придушення RC.
Для навантажень з невеликою реактивною складовою це необхідно вже можливе використання додаткових зовнішніх ланцюгів для придушення можливих комутаційних перенапруг і тих, що надходять від електромережі. Ми не використовуємо контактори SSR в асинхронних двигунах, тому що вони швидко пошкодяться – допускаються такі навантаження, як обігрівач або інфрачервоний випромінювач тощо без реактивної складової навантаження.
На інших наших аукціонах ви знайдете (у наборі) відповідні радіатори та затискачі для стрічки DIN35.
Для навантажень понад 20% від максимального струму навантаження рекомендується використовувати додатковий тепловідвід. Зниження температури на 10°C подвоює очікуваний термін служби реле SSR - це означає, що температура напівпровідникової структури має найбільший вплив на довговічність реле.
Максимальне вихідне навантаження 25 A / 24-480VAC / 1-фазний. Максимальний струм – це т.зв амплітуда синусоїди - пам'ятайте про це при виборі розміру. Як правило, ми обираємо контактор із Imax, що вдвічі перевищує ефективне значення (Isk) або середньоквадратичний (Irms) струм (це так званий «швидкий і завжди» безпечний вибір'). Якщо точно підрахувати синусоїдальний сигнал, то Imax більше за Isk (або Irms) на квадратний корінь із двох (тобто в 1,41 рази більше). Наприклад, якщо струмовімірювальні кліщі або амперметр показують Irms = 17,7 A, то Imax буде 25 A. Але, наприклад, при ремонті старого пристрою, розрахованого на напругу 220VAC, враховуйте, що поточна напруга 230VAC (тобто у нас стрімке зростання струму на +4,5%) і ми з сусідами масово встановлюємо фотовольтаїку. і ВЕС викликають підвищення напруги в мережі до 253VAC (збільшення струму в сонячні дні ще на +10%, загалом маємо +14,5% збільшення струму навантаження в. вкрай несприятливі умови). Тому ми рекомендуємо вибирати пристрій для Irms 20A за здоровим глуздом (є резерв на описані вище явища). Пам'ятайте також про пускові струми (наприклад, вони можуть бути до 10x Isk). ) під час увімкнення. Якщо у вас виникли сумніви, ми оперативно відповімо на ваші запити. Картку каталогу можна знайти у вкладці «Додаткова інформація» під вмістом аукціону.
Ми будемо раді відповісти на будь-які технічні запитання. Надаємо технічну підтримку в підборі елементів, а також консультації під час монтажу / параметризації / експлуатації.
Рекомендую!

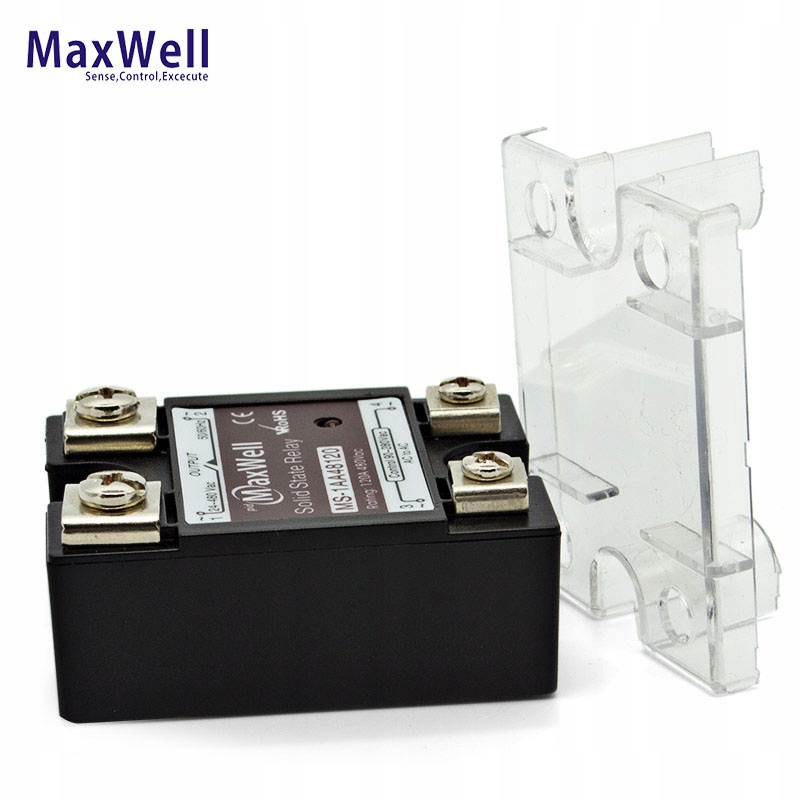

Предметом аукціону є реле MS-1DA4825. Продукти, зображені на фото нижче, і радіатор не входять до пропозиції. Їх можна придбати на інших наших аукціонах.
