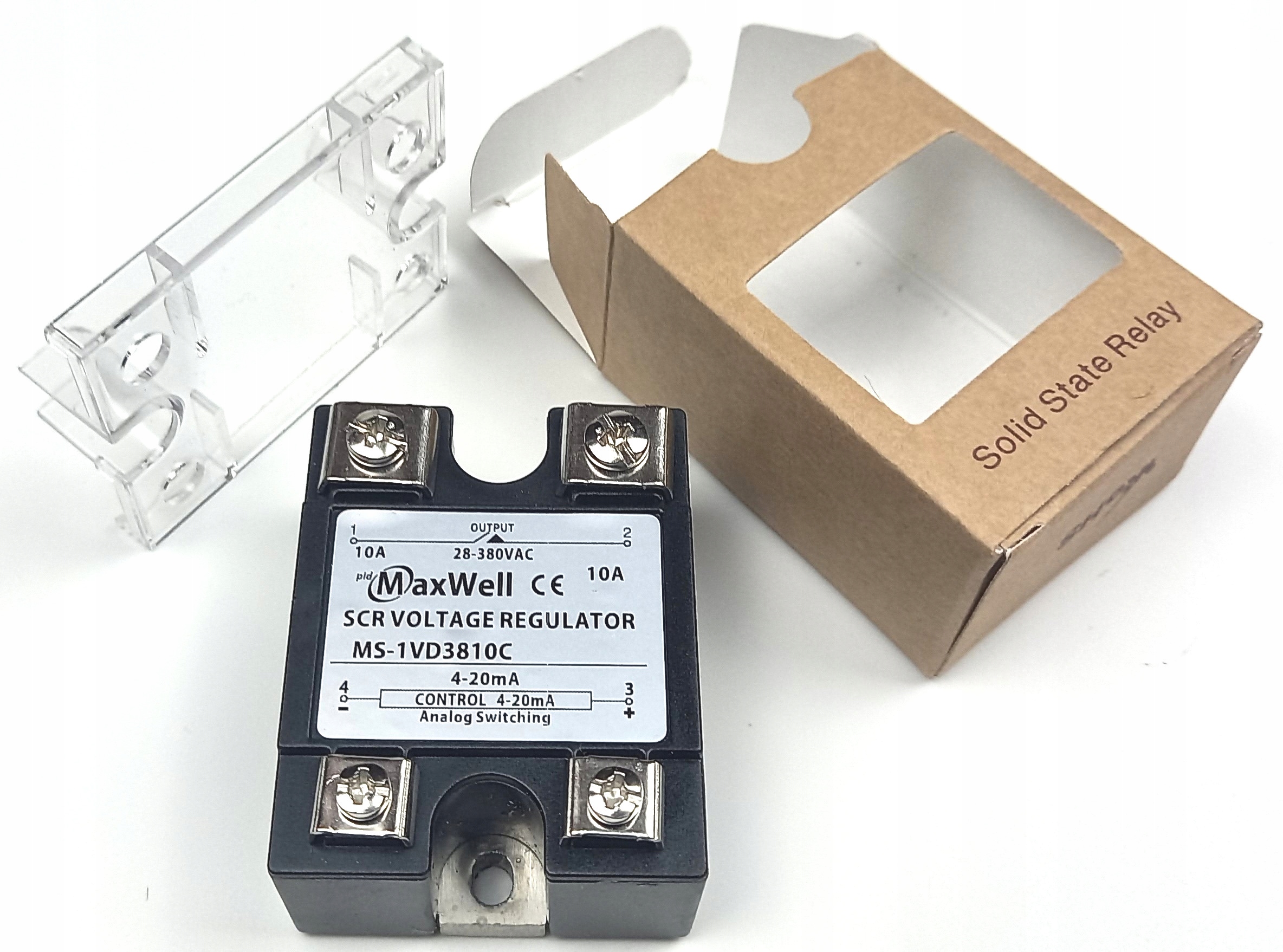

Напівпровідникове реле-регулятор. SSR 10A 4-20mA
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 10
Оплачивая «Напівпровідникове реле-регулятор. SSR 10A 4-20mA» данное изделие из «Модули и соединители полупровода.» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Промисловий 1-фазний регулятор потужності з аналоговою настройкою 4-20 мА контролю фазового кута / напівпровідникове реле / регульований напівпровідниковий контактор SSR однофазний DC-AC 10A / макс. 440 В змінного струму.
Привідний елемент - без механічних частин, що зношуються - дуже довгий термін служби - призначений для регулювання фазового кута керування в додатках, де потрібне безперервне регулювання вихідної потужності.
Приклади застосування: зварювальні машини, температура регулятори, коптильні тощо. Підходить для всіх застосувань, де потрібен швидкий час відгуку змін керування та аналогове налаштування рівня керування / кута відкриття тиристорів / вихідних триаків.
У комплекті з ПІД-регулятором, вона забезпечує безперервне регулювання - в такому випадку немає поняття т.зв мінімальний цикл для реле SSR (зазвичай від 2 до 10 с) - і відбувається безперервне регулювання в кожній половині циклу напруги мережі (тобто 100 разів на секунду!) шляхом встановлення кута відкриття симистора/тиристора.
Плавне керування: 4-20 мА постійного струму. Фотооптична ізоляція >2 кВ.
Відключення при нульовій формі вихідної напруги/струму.
Включення з плавним регулюванням кута розкриття на аналоговому вході в діапазоні 4 -20 мА (схоже, наприклад, на диммер освітлення з аналоговою регульованою яскравістю).
Вихідне навантаження макс. p>Для навантажень з реактивною складовою доцільно використовувати додаткові зовнішні схеми, що пригнічують можливі комутаційні перенапруги та перенапруги від електромережі.
На інших наших аукціонах ви знайдете (у наборі) відповідні радіатори та затискачі для стрічки DIN35. Ця версія регуляторів потужності / кута відкриття тиристорів / симисторів - підходить для наших ПІД-регуляторів з аналоговими виходами 4-20 мА.
Для навантажень понад 30% від максимального струму навантаження рекомендується використовувати додатковий нагрівач раковина. Зниження температури на 10°C подвоює очікуваний термін служби реле SSR - це означає, що температура напівпровідникової структури має найбільший вплив на довговічність реле.
Завдяки перемиканню повного навантаження в кожному півперіоді мережевої напруги теплове навантаження на напівпровідник переходу вище, ніж у стандартних двоконтурних SSR реле, де тиристор / сімістор відкривається при низьких значеннях напруги - в початковій фазі мережевої синусоїди.
Максимальне вихідне навантаження 10A / 24-440VAC / 1-фазне
b>. Максимальний струм – це т.зв амплітуда синусоїди - пам'ятайте про це при виборі розміру. Як правило, ми вибираємо контактор з Imax, що вдвічі перевищує ефективне значення (Isk) або середній квадрат (Irms) струму (це так званий «швидкий вибір»). Якщо точно підрахувати синусоїдальний сигнал, то Imax більше за Isk (або Irms) на квадратний корінь із двох (тобто в 1,41 рази більше). Наприклад, якщо струмові вимірювальні кліщі показують Irms = 7,1 A, то Imax буде 10 A. Будь ласка, також пам’ятайте про пускові струми (наприклад, навіть 10x Isk) під час увімкнення (вони виникають особливо в двигунах з короткозамкненим ротором тощо). Якщо у вас є сумніви, ми оперативно відповімо на ваші запитання. Картку каталогу можна знайти у вкладці «Додаткова інформація» під вмістом аукціону.
Ми будемо раді відповісти на будь-які технічні запитання. Надаємо технічну підтримку в підборі елементів, а також консультації під час монтажу / параметризації / експлуатації.
Рекомендую!
Елементи на фото нижче та радіатор не входять до цієї пропозиції. Їх можна замовити на інших наших аукціонах.
