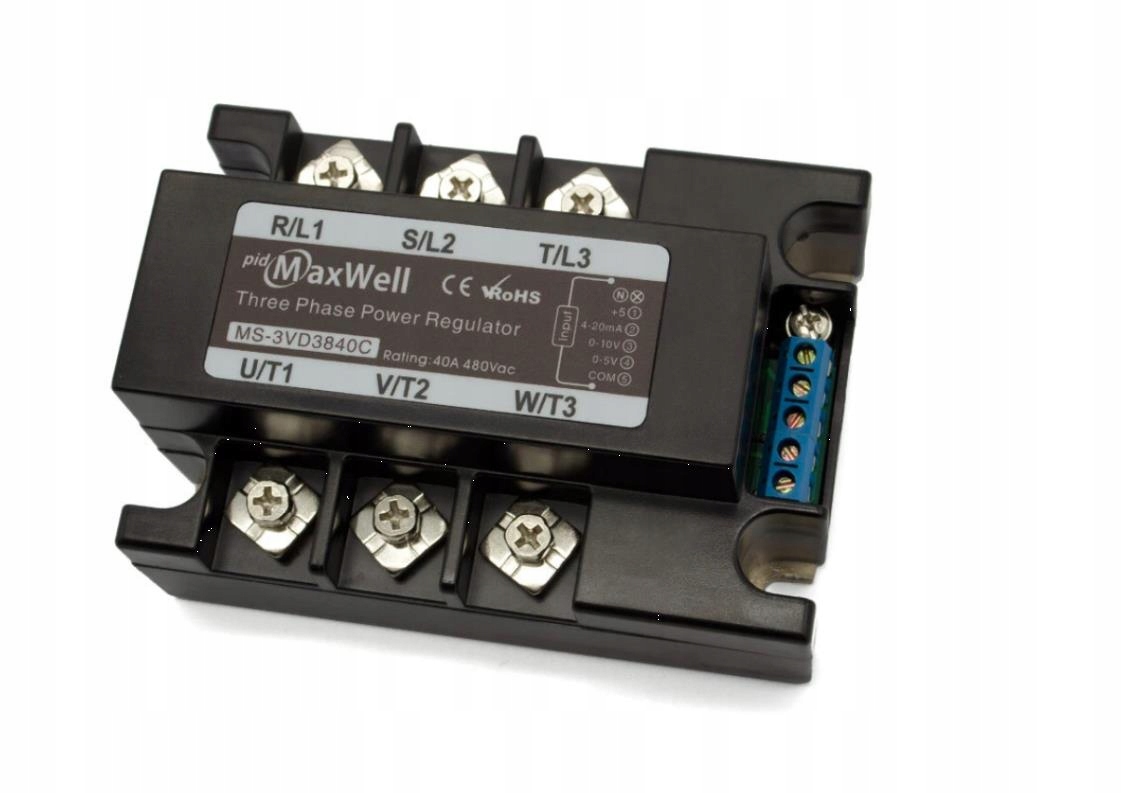

Напівпровідниковий регулятор потужності SSR 40A 3F. 4-20 мА
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 17
Просматривая «Напівпровідниковий регулятор потужності SSR 40A 3F. 4-20 мА», вы можете быть уверены, что данный товар из каталога «Модули и соединители полупровода.» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Промисловий 3-фазний регулятор потужності з аналоговим налаштуванням 4-20 мА або 0-10 В або 0-5 В або потенціометром (залежно від фізичних з'єднань на панелі керування) фазового кута контрольного/напівпровідникового реле / трифазний регульований напівпровідниковий контактор SSR DC-AC 40A / макс. 440 В змінного струму.
Виконавчий елемент - без механічних частин, що зношуються - дуже довгий термін служби - призначений для регулювання фазового кута приводу в застосування, де потрібне безперервне регулювання вихідної потужності.
Приклади застосування: зварювальні апарати, терморегулятори, коптильні тощо. Підходить для всіх застосувань, де швидкий час відгуку змін управління та аналогове налаштування рівня керування / відкриття потрібен кут нахилу тиристорів/вихідних сімісторів.
Пристрій, який використовується разом із зовнішнім ПІД-регулятором, забезпечує безперервне регулювання – у цьому випадку немає концепції т.зв. мінімальний цикл ПІД-регулятора (зазвичай він коливається від 2 до 10 с) - з аналоговим виходом з ПІД 4-20 мА разом з регулятором MS-3VD - регулювання здійснюється в кожній половині циклу напруги мережі (тобто 100 x за секунду!) безперервне регулювання, встановлюючи кут відкриття симистора/тиристора.
Плавне керування: 4-20 мА постійного струму або 0-10 В постійного струму або 0-5 В постійного струму або потенціометр (універсальна планка, тип налаштування залежить від на з’єднанні). Фотооптична ізоляція >2 кВ.
Вимкнення форми сигналу вихідної напруги/струму на нульовому рівні.
Увімкнення з плавним регулюванням кута відкриття на аналоговому вході (подібно до, наприклад, , диммер освітлення з аналогічно налаштованою яскравістю) .
Вбудована схема придушення RC.
Для навантажень з реактивною складовою доцільно використовувати додаткові зовнішні схеми для придушення можливого перемикання. перенапруги та перенапруги від електромережі.
Макс. вихідне навантаження 40 A / 24-480 В змінного струму / 3 фази. Максимальний струм – це т.зв амплітуда синусоїди - пам'ятайте про це при виборі розміру. Як правило, ми вибираємо контактор з Imax, що вдвічі перевищує ефективне значення (Isk) або середній квадрат (Irms) струму (це так званий «швидкий вибір»). Якщо точно підрахувати синусоїдальний сигнал, то Imax більше за Isk (або Irms) на квадратний корінь із двох (тобто в 1,41 рази більше). Наприклад, якщо струмові вимірювальні кліщі показують фазний струм (так званий «лінійний струм») Irms = 28,3 A, тоді Imax буде 40 A. Будь ласка, також пам’ятайте про пускові струми (наприклад, навіть 10x Isk) під час увімкнення (вони виникають особливо в двигунах з короткозамкненим ротором тощо). Якщо у вас є сумніви, ми оперативно відповімо на ваші запитання. Картку каталогу можна знайти на вкладці «Додаткова інформація» під вмістом аукціону.
Детальні дані продукту (включаючи розміри, схеми підключення тощо) можна знайти на вкладці «Додаткова інформація» під вміст аукціону в каталозі картки товару.
На інших наших аукціонах ви знайдете (у наборі) відповідні радіатори та затискачі для стрічки DIN35. Це версія регуляторів потужності / кута відкриття тиристорів / симисторів - вона також підходить, наприклад, до наших ПІД-регуляторів з аналоговими виходами 4-20 мА.
Для навантажень понад 30% від максимального струму навантаження, рекомендується використовувати додатковий радіатор. Зниження температури на 10°C подвоює очікуваний термін служби реле SSR - це означає, що температура напівпровідникової структури має найбільший вплив на довговічність реле.
Через поєднання навантажень під час циклу напруги мережі (тобто вмикання при нульовому сигналі напруги живлення), теплове навантаження напівпровідникового переходу вище, ніж для стандартних реле з двома станами SSR, де відкриття тиристора / симистора відбувається при низьких значеннях напруги - на початковій фазі синусоїди мережі.
Ми раді відповісти на будь-які технічні запитання. Надаємо технічну підтримку в підборі елементів, а також консультації під час монтажу / параметризації / експлуатації.
Рекомендуємо!
Елементи на фото нижче та радіатор не входять до цієї пропозиції. Їх можна замовити на інших наших аукціонах.
