Напівпровідниковий регулятор потужності SSR 60A 3-Phase 4-20mA 0-5V 0-10V POT.
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 2
Оплачивая «Полупроводниковый регулятор мощности SSR 60 А, 3-фазный, 4–20 мА, 0–5 В, 0–10 В ПОТ.» данный товар из каталога «Модули и соединители полупровода.» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Промисловий 3-фазний регулятор потужності з аналоговим налаштуванням 4-20 мА або 0-10 В або 0-5 В або потенціометром (залежно від фізичних з'єднань на панелі керування) фазового кута контрольного/напівпровідникового реле / трифазний SSR регульований напівпровідниковий контактор DC-AC 60A / макс. 440 VAC.
Елемент приводу - без зношуваних механічних частин - дуже довгий термін служби - призначений для регулювання фазового кута приводу в програмах, де потрібне постійне регулювання вихідної потужності.
Приклади застосувань: зварювальні апарати, терморегулятори, коптильні тощо. Підходить для всіх застосувань, де потрібен швидкий час відгуку змін управління та аналогове налаштування рівня керування / кута відкриття тиристорів / вихідних сімісторів.
Пристрій використовується разом із зовнішнім ПІД-регулятором забезпечує безперервне регулювання - у цьому випадку немає поняття т.зв мінімальний цикл ПІД-регулятора (зазвичай він коливається від 2 до 10 с) - з аналоговим виходом з ПІД 4-20 мА разом з регулятором MS-3VD - регулювання здійснюється в кожній половині циклу напруги мережі (тобто 100 x за секунду!) безперервне регулювання шляхом встановлення кута відкриття симистора/тиристора.
Плавне керування: 4-20 мА постійного струму або 0-10 В постійного струму або 0-5VDC або потенціометр (універсальна планка, тип налаштування залежить від з'єднань). Фотооптична ізоляція >2 кВ.
Вимкнення форми сигналу вихідної напруги/струму на нульовому рівні.
Увімкнення з плавним регулюванням кута відкриття на аналоговому вході (подібно до, наприклад, , диммер освітлення з аналогічно налаштованою яскравістю) .
Вбудований RC-ланцюг придушення.
Для навантажень з реактивною складовою доцільно використовувати додаткові зовнішні схеми для придушення можливих перенапруг. . перемикання та надходження від електромережі.
Макс. вихідне навантаження 60 A / 24-480 В змінного струму / 3 фази. Максимальний струм – це т.зв амплітуда синусоїди - пам'ятайте про це при виборі розміру. Як правило, ми вибираємо контактор із Imax, що вдвічі перевищує ефективне значення (Isk) або середній квадрат (Irms) струму (це так званий «швидкий вибір»). Якщо точно підрахувати синусоїдальний сигнал, то Imax більше за Isk (або Irms) на квадратний корінь із двох (тобто в 1,41 рази більше). Наприклад, якщо струмові вимірювальні кліщі показують фазний струм (так званий «лінійний струм») Irms = 42,5 A, тоді Imax буде 60 A. Однак при такому «точному» виборі немає права на помилку (навіть при підвищенні напруги мережі до граничного значення 253 В змінного струму / 440 В змінного струму), тому виробник рекомендує використовувати швидкий вибір (середньоквадратичне значення постійного струму Imax поділений навпіл). Будь ласка, також пам’ятайте про пускові струми (наприклад, навіть 10x Isk) під час увімкнення (вони виникають особливо в двигунах з короткозамкненим ротором тощо). Якщо у вас виникли сумніви, ми оперативно відповімо на ваші запити. Картку каталогу можна знайти на вкладці «Додаткова інформація» під вмістом аукціону.
Детальні дані продукту (включаючи розміри, схеми підключення тощо) можна знайти на вкладці «Додаткова інформація» під вміст аукціону в каталозі картки товару.
На інших наших аукціонах ви знайдете відповідні радіатори та кліпси для стрічки DIN35 (у комплекті). Це версія регуляторів потужності / кута відкриття тиристорів / симисторів - вона також підходить, наприклад, для наших ПІД-регуляторів з аналоговими виходами 4-20 мА.
Для навантажень понад 10% від максимального струму навантаження, рекомендується використовувати додатковий радіатор. Зниження температури на 10°C подвоює очікуваний термін служби реле SSR - це означає, що температура напівпровідникової структури має найбільший вплив на довговічність реле.
Через поєднання навантажень під час циклу напруги мережі (тобто вмикання при нульовій формі хвилі напруги живлення), теплове навантаження напівпровідникового переходу вище, ніж для стандартних реле з двома станами SSR, де тиристор/сімістор відкривається при низьких значеннях напруги - на початковому етапі синусоїди мережі.
З радістю відповімо на будь-які технічні питання. Надаємо технічну підтримку в підборі елементів, а також консультації під час монтажу / параметризації / експлуатації.
Рекомендуємо!

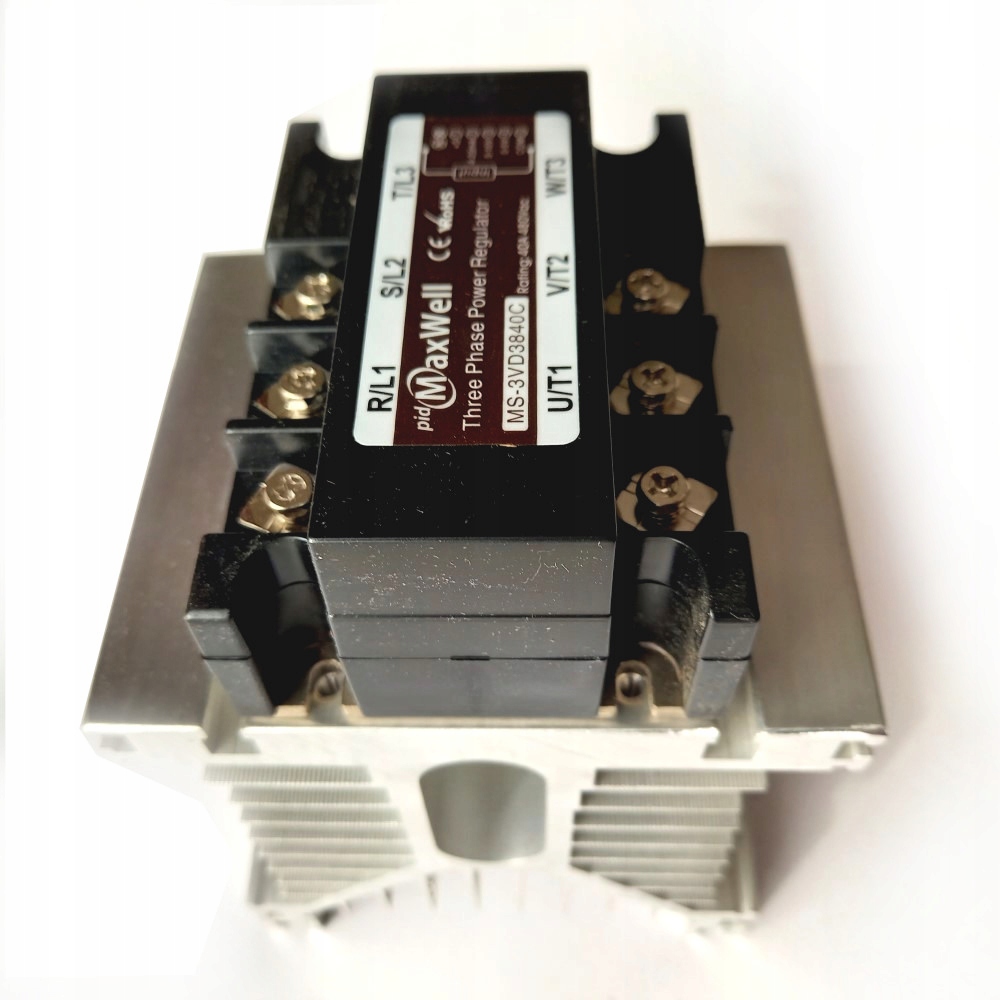

Елементи на фото нижче та радіатор не входять до цієї пропозиції. Їх можна замовити на інших наших аукціонах.
