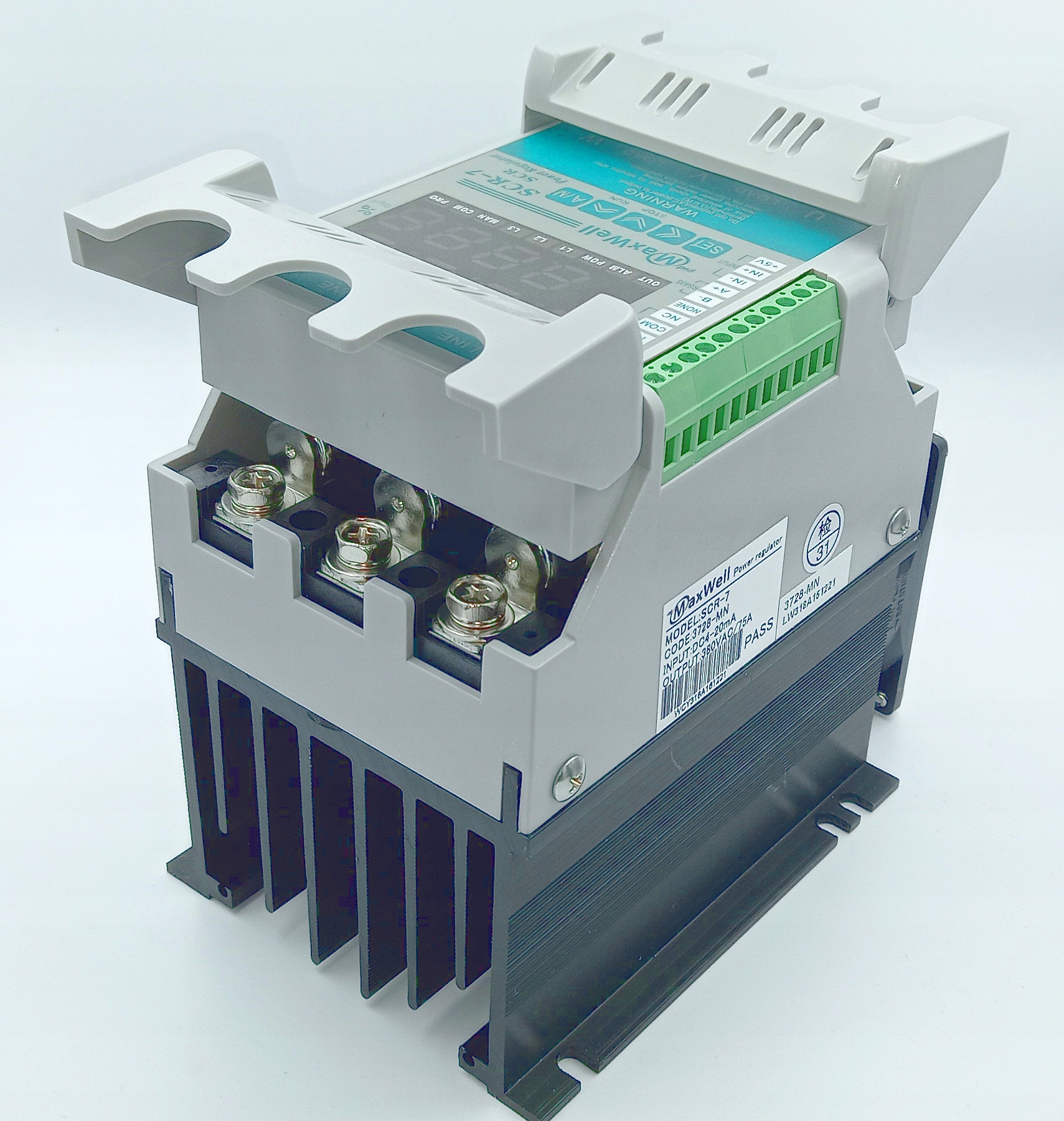

Напівпровідниковий регулятор потужності SSR 75A 3F. 4-20 мА

Промисловий 3-фазний контролер високої потужності з аналоговою настройкою 4-20 мА кута керування фазою / напівпровідникове реле / ​​регульований напівпровідниковий контактор SSR трифазний DC-AC 75A / макс. 440 В змінного струму.

Елемент приводу - без зношуваних механічних частин - дуже довгий термін служби - призначений для регулювання фазового кута керування в програмах, де потрібне постійне регулювання вихідної потужності. Промисловий елемент, призначений для більшої потужності, з програмованим захистом, функцією плавного пуску під час увімкнення, світлодіодним дисплеєм, що показує рівень керування та температуру радіатора. Ви можете запрограмувати функцію автоматичного зниження вихідної потужності, коли перевищено порогове значення температури радіатора (після охолодження радіатора повна вихідна потужність буде відновлена). Пристрій має суцільні шини струму та вбудовані скляні надшвидкісні запобіжники.

Приклади застосування: зварювальні апарати, терморегулятори, коптильні, резервуари з підігрівом тощо. Підходить для всіх застосувань, де швидкий час відгуку змін контролю та аналогового потрібні налаштування рівня керування / кута відкриття тиристора / вихідних симисторів.

Пристрій, який використовується разом із зовнішнім ПІД-регулятором, забезпечує безперервне регулювання - у такому випадку немає концепції т.зв. мінімальний цикл ПІД-регулятора (зазвичай він коливається від 2 до 10 с) - з аналоговим виходом з ПІД 4-20 мА разом з регулятором SCR-7 - регулювання здійснюється в кожному «напівциклі» напруги мережі (тобто 100 x за секунду!) безперервне регулювання шляхом встановлення кута відкриття симистора/тиристора.

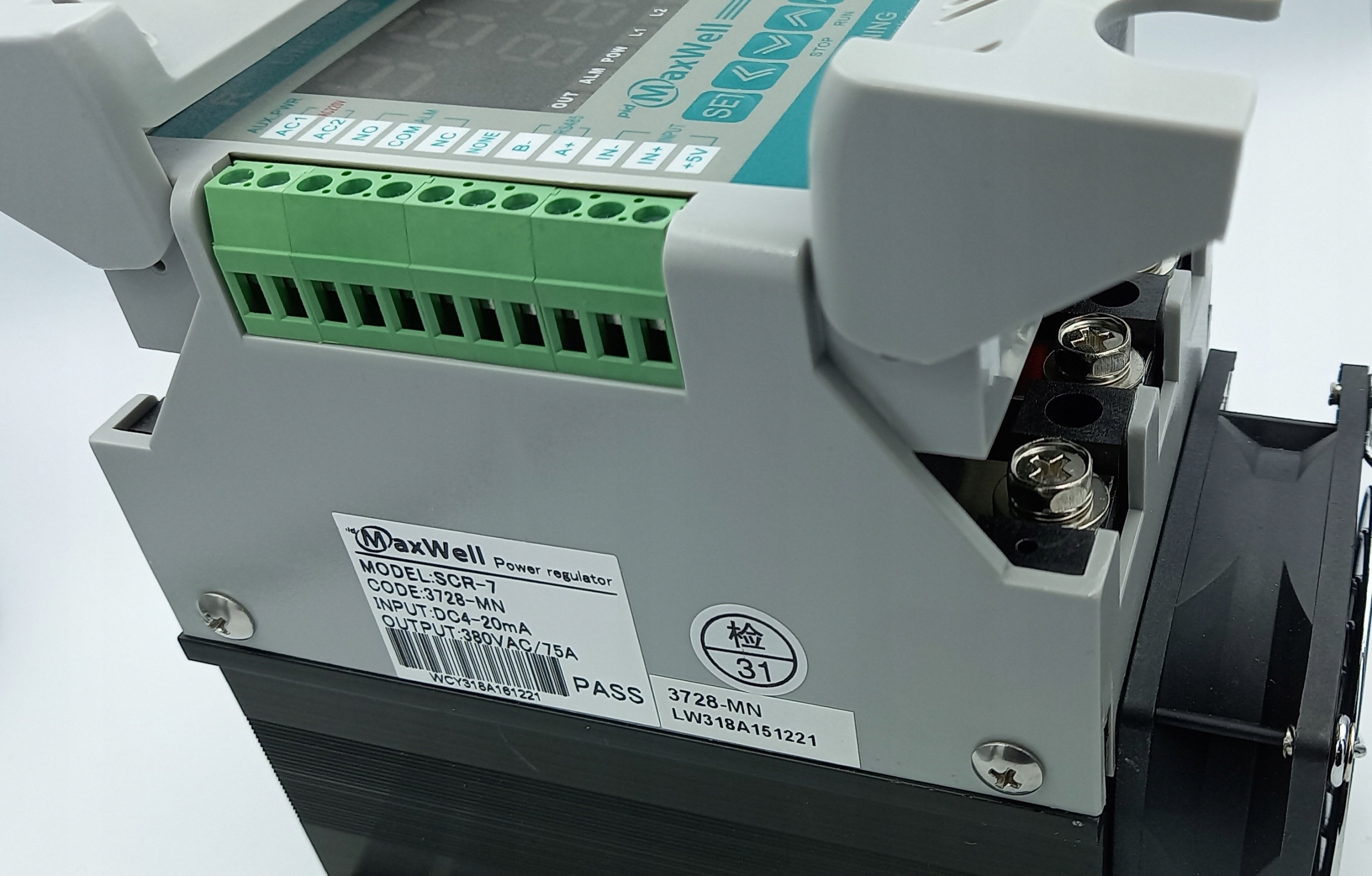

Плавне керування: 4-20 мА постійного струму. Фотооптична ізоляція >2 кВ. Пристрій має один додатковий релейний вихід, який програмується з клавіатури пристрою, для сигналізації тривоги (наприклад, перегрів радіатора).

Вимикання при нульовій формі сигналу вихідної напруги/струму.

Перемикання увімкнено з плавним регулюванням кута розкриття на аналоговому вході (подібно до, наприклад, диммера освітлення з аналоговою регульованою яскравістю).

Вихідне навантаження макс. 75 A / 440 В змінного струму.

Вбудований RC супресор ланцюга.

Для навантажень з реактивною складовою доцільно використовувати додаткові зовнішні ланцюги для придушення можливих комутаційних перенапруг і перенапруг від електромережі.

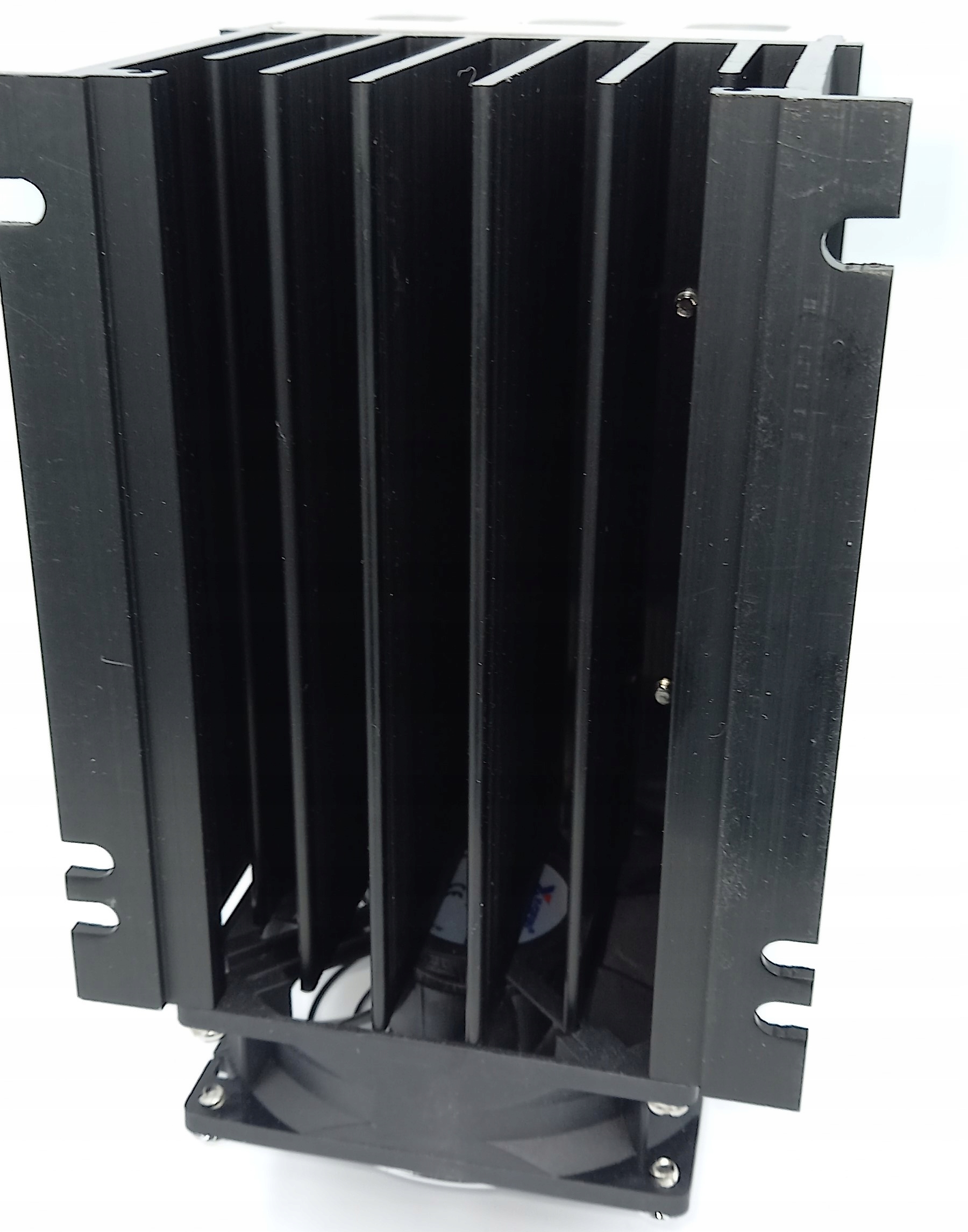

Цей пристрій не потребує додаткових компонентів – це готове рішення. Незважаючи на більш високу ціну - ми економимо на збірці - всі елементи «на борту» пристрою. Немає необхідності експериментувати, підберіть вентилятор до радіатора та радіатор до потужності.

Макс. вихідне навантаження 75A / 24-480VAC / 3-фазний. Максимальний струм – це т.зв амплітуда синусоїди - пам'ятайте про це при виборі розміру. Як правило, ми вибираємо контактор з Imax, що вдвічі перевищує ефективне значення (Isk) або середній квадрат (Irms) струму (це так званий «швидкий вибір»). Якщо точно підрахувати синусоїдальний сигнал, то Imax більше за Isk (або Irms) на квадратний корінь із двох (тобто в 1,41 рази більше). Наприклад, якщо струмові вимірювальні кліщі показують фазний струм (так званий «лінійний струм») Irms = 53,2 A, тоді Imax буде 75 A. Будь ласка, також пам’ятайте про пускові струми (наприклад, навіть 10x Isk) під час увімкнення (вони виникають особливо в двигунах з короткозамкненим ротором тощо). Якщо у вас є сумніви, ми оперативно відповімо на ваші запитання. Картку каталогу можна знайти у вкладці «Додаткова інформація» під вмістом аукціону.

Ми будемо раді відповісти на будь-які технічні запитання. Надаємо технічну підтримку в підборі елементів, а також консультації під час монтажу / параметризації / експлуатації.
