Quatros QS13107 - Набір для наповнення та спорожнення кондиціонерів

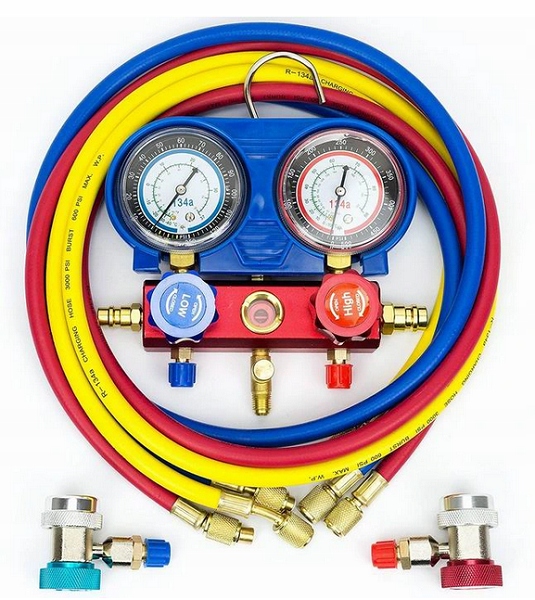

Набір включає:

• Синій манометр - низький тиск
• Червоний манометр - високий тиск

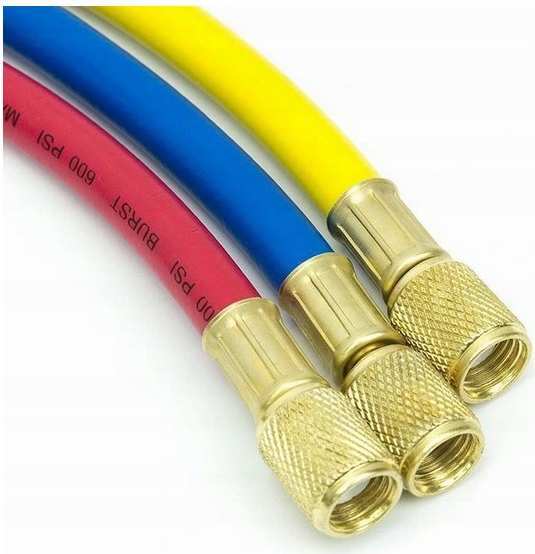

• Синій шланг - з рифленим з'єднувачем, гвинтовий клапан і швидкий з'єднувач< /li>
• Червоний шланг - з рифленим з'єднувачем, гвинтовий клапан і швидкий з'єднувач
• Зарядний кабель - жовтий шланг високого тиску з рифленим з'єднувачем (для наповнення та спорожнення засобів кондиціонування повітря)
• Служба кондиціонування повітря підключень
• Гачок для підвішування годинників

• Набір для заповнення та перевірки герметичності систем кондиціонування як автомобільного, так і стаціонарного кондиціонування повітря
• Набір призначений для тестування автомобільних систем кондиціонування повітря
• За порівнюючи тиск на стороні високого тиску та тиск на стороні низького тиску з характеристиками системи кондиціонування повітря, ви можете діагностувати потенційну несправність кондиціонування повітря
• Набір також можна використовувати для наповнення/спорожнення кондиціонування повітря через жовтий кабель, який називається сервісним кабелем
• Він підключений, наприклад, до всмоктуючого насоса або до контейнера (циліндра) з фактором R-134a для заповнення системи кондиціонування повітря
• li>
• Збільшена годинникова шкала до 18 бар.
• Ідеально підходить для сервісних точок, що обслуговують автомобільні кондиціонери, де труби кондиціонерів пронизані вище 12 атмосфер.

1. 3 шт кабелю L=1,5м

2. Манометр високого тиску (0-500PSI, 0-35кг/см2)

3. Манометр низького тиску (0-120PSI, 0-8,5кг/см2)

4. Двохвентильний блок з оглядовим склом

5. Підключення високого тиску

6. Сервісне підключення низького тиску

1. ПІДГОТОВКА ДО РОБОТИ

Перед підключенням пристрою до системи кондиціонування повітря підключіть кабелі до блоку та сервісних з’єднань згідно з малюнками нижче. Після підключення кабелів закрийте всі вентилі.

2. ПЕРЕВІРКА ТИСКУ В СИСТЕМІ a) Підготуйте набір відповідно до пункту. 1. b) Підключіть сервісні з’єднання до системи кондиціювання повітря. c) Запустіть двигун, зачекайте, поки він досягне робочої температури, і ввімкніть кондиціонер. Манометри показують поточний тиск в системі. Після завершення перевірки вимкніть двигун і від'єднайте сервісні з'єднання.

3. ДОВІДКА ХОЛОДОГЕНТУ a) Підготуйте набір відповідно до пункту. 1. b) Підключіть сервісні з’єднання до системи кондиціювання повітря. c) Запустіть двигун, зачекайте, поки він досягне робочої температури, і ввімкніть кондиціонер. d) Підключіть джерело холодоагенту до жовтої труби e) Відкрийте синій клапан УВАГА: не відкривайте червоний клапан під час операції заповнення! Після доливання холодоагенту закрийте синій кран, вимкніть двигун і від’єднайте сервісні з’єднання.

4. ВИДАЛЕННЯ ОХОЛОДЖУЮЧОГО АГЕНТУ a) Підготуйте набір відповідно до пункту. 1. b) Підключіть сервісні з’єднання до системи кондиціювання повітря. c) Під’єднайте пристрій для відбору проб до жовтої труби d) Відкрийте синій і червоний вентилі. Після завершення процесу закрийте червоний і синій клапани та від’єднайте сервісні з’єднання.
