СОНЯЧНИЙ КОЛЕКТОР ОБІГРІВАЛЬНИК ecozone HP-240 ТИСК

+ СЕРТИФІКАТ ПЖ

Колектор має оригінальний сертифікат якості Solar Keymark.

Сертифікат, виданий німецькою TUV, відповідає стандартам DIN EN 12976-1 і DIN EN 12976-2.

Сертифікат необхідний під час подання заявки на більшість грантів.

⚠️ УВАГА ⚠️

ПЕРЕД ПОКУПКОЮ ПОРІВНЯЙТЕ

З ІНШИМИ:

⭐ РОЗМІРИ БАК = ФАКТИЧНА ЄМНІСТЬ

⭐ ВАГА ВСЬОГО НАБОРУ = МАТЕРІАЛИ ВІДПОВІДНОЇ ТОВЩИНИ

КОМПАКТНІ КОЛЕКТОРИ ТИСКУ

Напірні колектори – це дешеві та безвідмовні пристрої, які використовуються для нагріву води за допомогою сонячного світла та є альтернативою дорогим і потужним традиційним сонячним системам. В основному використовується 9 місяців на рік, з березня по листопад. Завдяки низькій ціні витрати на придбання такого набору окупаються в середньому за 2-3 роки. Додатковою перевагою напірного колектора є дуже простий монтаж, який не вимагає особливих навичок і може бути виконаний самостійно без втрати гарантії. Для роботи напірних колекторів не потрібні електричні пристрої.

ПЕРЕВАГИ

➡️ Найбільший танк у своєму класі. зовнішні розміри: ширина 222 см, діаметр 47 см.

➡️ Легкий монтаж

➡️ Сертифікат ПЖ.

➡️ Вода в баку знаходиться під постійним тиском. Завдяки цьому тиск гарячої води, що подається в наш кран, такий же, як і у водопровідній мережі.

➡️ Напірний колектор можна розташувати в будь-якому сонячному місці. Тиск води завжди буде таким же, як і в мережі.

➡️ Низький добовий перепад температури води в баку. Завдяки ізоляції пінополіуретаном високої щільності добовий перепад температури води становить 6-10 градусів Цельсія.

➡️ Час підтримки температури гарячої води в резервуарі близько 72 годин.

➡️ Відсутня вода у вакуумних трубах. Труби містять радіатори з встановленими мідними тепловими трубками.

➡️ Якщо одна труба пошкоджена, колектор продовжує працювати, а заміна пошкодженої труби дуже проста.

➡️ Магнієвий анод для додаткового захисту бака.

➡️ Короткий термін окупності.

➡️ Проста конструкція

➡️ Можливість самостійна збірка.

➡️ Надійність.

➡️ Універсальна рама для установки на прямі та похилі поверхні.

⚠️ Колектор має гігієнічний сертифікат Національного інституту

Громадського здоров'я ⚠️

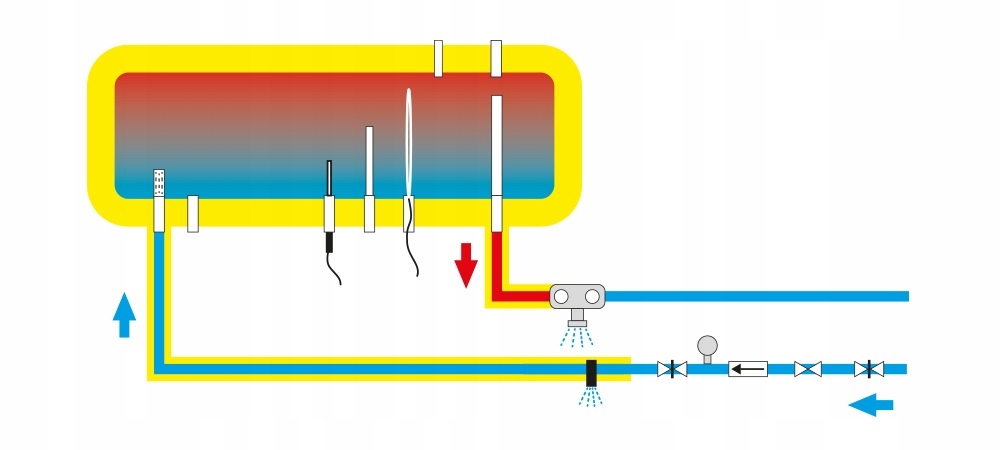

ЛЕГКИЙ СПОСІБ ПІДКЛЮЧЕННЯ

ДО НАБОРУ ВХОДИТЬ

➡️ Вакуумний сонячний колектор (24 вакуумні трубки з потрійним шаром поглинання ALN/AIN-SS/CU з використанням HEAT PIPE)

➡️ Ізольований резервуар для води з нержавіючої сталі SUS-304-2B ємністю 240 л, ізольований пінополіуретаном високої щільності в корпусі з ПВДФ покриттям

➡️ Універсальна сталева рама (оцинкована, порошкове покриття). Єдина 6-опорна рама на ринку, пристосована для встановлення на плоскій та похилій поверхні (стандартні рами з 4 опорами).

➡️ магнієвий анод (встановлюється в баку)

➡️ електричний нагрівач (встановлюється в баку) )

➡️ запобіжний клапан (напірно-термічний)

➡️ антивакуумний клапан

➡️зворотний клапан

➡️ теплопровідна паста

➡️ інструкція з експлуатації та монтажу

ХАРАКТЕРИСТИКИ НАГРІВАЧА

➡️ Бак для води: місткість. 240 літрів, нержавіюча сталь SUS 304-2B

➡️ Кількість вакуумних труб: 24 шт.

➡️ Розмір вакуумних труб: 58 мм / 1800 мм

➡️ Застосування Heat-Pipe: ТАК

➡️ Тип абсорбера: тришаровий ALN/AIN-SS/CU

➡️ Каркас: оцинкована сталь, порошкове покриття

➡️ Теплоізоляція бака: пінополіуретан високої щільності, мін. 50 мм

➡️ Теплообмінник: нікельований мідний кожух теплової трубки

➡️ Стійкість до граду: Φ25 мм

➡️ Ефективність: підвищує температуру води на 45-60*C у сонячний день

➡️ РОЗРОБЛЕНО У СЕРЕДНЬОМУ ДЛЯ 4-6 КОРИСТУВАЧІВ (передбачається в середньому 50 літрів на реципієнт)

КОНСТРУКЦІЯ ТА ПРИНЦИПИ РОБОТИ

Конструкція:

Компактний напірний колектор ecozone HP включає: ізольований резервуар для води, вакуумні трубки та каркас.

*️⃣ Резервуар для води виготовлено з нержавіючої сталі SUS 304-2B товщиною від 1,2 до 3 мм. Зовнішня ізоляція резервуара виконана високощільним пінополіуретаном мінімальною товщиною 50 мм. Резервуар має технічні отвори, серед іншого, для підключення води та дренажу, а також гільзи, в які вставляється наконечник (конденсатор) теплової трубки. Кількість гільз залежить від місткості бака. Резервуар пройшов заводські випробування при робочому тиску не менше 9 бар і може бути безпечно підключений до мережі водопостачання.

*️⃣ Вакуумні трубки виготовлені з високоякісного боросилікатного скла. Між двома шарами скла є вакуум, який є чудовим ізолятором, що запобігає втратам тепла. Призначення наступних шарів поглинача полягає в тому, щоб концентрувати пряму або розсіяну сонячну радіацію, запобігаючи її втраті через інфрачервоне випромінювання. Температура всередині труб може досягати майже 300 0С. Усередині кожної теплової трубки є алюмінієвий радіатор, в центральній частині якого розташована мідна трубка (теплова трубка). Мідь, яка використовується для виготовлення теплової трубки, не містить кисню, що забезпечує тривалу та надійну роботу трубки 250C.

*️⃣ Каркас, на якому розміщені резервуар для води та вакуумні трубки, розроблений таким чином, що його можна розташувати на рівній або похилій поверхні. Кут нахилу рами оптимальний для досягнення максимальної ефективності вакуумних трубок.

Принцип роботи:

Завдяки тришаровому абсорберу ALN/AIN-SS/CU і розташованому в ньому вакууму. всередині вакуумної трубки сонце, що падає на вакуумні трубки, перетворюється на теплову енергію. Температура всередині теплової трубки досягає 300°C. Алюмінієвий радіатор, розташований усередині вакуумної трубки, передає температуру на мідну трубку (теплову трубку), вставлену в центральну частину радіатора. C. Під час процесу кипіння речовина, що випаровується, піднімається вгору, де вона вивільняє теплову енергію в трубчастому конденсаторі (теплова трубка), потім пара конденсується та тектиме вниз, щоб повторити весь процес. Трубчастий конденсатор, змащений теплопровідною пастою, вставляється в гніздо гетпайп-гільзи, встановленої в баку. Теплопровідник передає температуру в гніздо гільзи, яка нагріває воду в баку. Гаряча вода піднімається вгору, а холодніша опускається нижче. Всередині ємності встановлена ​​трубка, завдяки якій при відкритті крану ми набираємо воду тільки з верхньої частини ємності, а холодна вода вводиться в самий низ, коли відкривається кран, вона автоматично наповнюється. На резервуарі встановлено запобіжний клапан тиску, який, якщо температура води занадто висока, відкривається, випускаючи гарячу воду назовні, холодна вода автоматично потрапляє в резервуар, а температура води всередині резервуара
