Насосна група DURO SYSTEM з 3 секціями нагріву

Код виробника: D/S-GPT-B-ZTM-ZTM

1 розділ:

• безпосередньо з насосом CIRCULA TITANIO 25/60-130, з кульовими кранами S30 W/W 1" із термометром і зворотним клапаном PIONIER 1"

2 розділ:

• з триходовим термостатичним клапаном 1,6 м3/год, з насосом CIRCULA TITANIO 25/60-130, з кульовими кранами S30 W/W 1", з термометром і зворотним клапаном PIONIER 1"

3 розділ:

• з триходовим термостатичним клапаном 1,6 м3/год, з насосом CIRCULA TITANIO 25/60-130, з кульовими кранами S30 W/W 1", з термометром і зворотним клапаном PIONIER 1"

Конструкція:

Застосування:

• Використовується в установках центрального опалення та опалення
• Призначений для розділення контурів системи опалення
• Доступний у конфігурації з двома або трьома окремими контурами опалення
• Контури опалення підключаються за допомогою спеціальної муфти-розподільника або розподільника з нержавіючої сталі
• Усі елементи насосних груп Duro System зібрані на заводі та закриті в шафі, що забезпечує швидке та безпроблемне складання та введення в експлуатацію всієї установки
• Набір для встановлення (штифти + гвинти) включено

Розміри:

Технічні дані:

• Потужність установки ≤30 кВт
• P max: 6 бар
• T max: 90°C
• Середовище: вода (відповідно до PN-C-04607:1993) і водно-гліколевий розчин до 50%
• Kvs триходового термостатичного клапана Calido:
• 1,6 м3/год максимальна площа нагріву 130 м2
• 3,2 м3/год максимальна площа нагріву 250 м2
• Діапазон регулювання температури триходового термостатичного клапана: 23÷43°C

Насосні групи можна монтувати в таких положеннях:

A. теплоносій закачується вниз

Б. теплоносій перекачується вгору

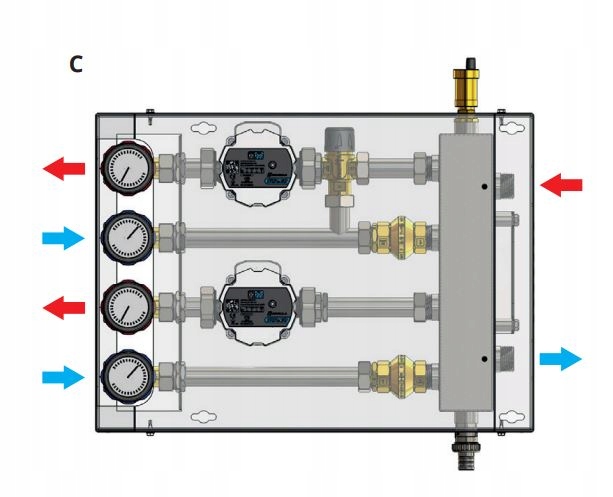

C. перекачується в ліве або праве бокове положення

(при бічній установці рекомендується встановити автоматичний повітровідвідник у верхній частині розподільника/муфти-розподільника та зливний клапан у нижній частині розподільника/муфти-розподільника)

ОПИС КОМПОНЕНТІВ НАСОСНИХ ГРУП:

Циркуляційний насос Circula Titanio 25/60-130:

Насосні групи Duro System оснащені сучасними електронними насосами Circula, які забезпечують циркуляцію теплоносія з боку окремих контурів/контурів опалювальної установки.

Технічні параметри:

• Температура рідини: від +2˚ C до 95˚ C
• Допустима температура навколишнього середовища: 0-40°C
• Температурний клас: TF=95˚ C
• Максимальний робочий тиск: 10 бар
• З’єднання корпусу діаметр: G 1 1/2"
• Максимальний потік: 3,2м3/год
• Висота підйому: 1-6 м
• Потужність: 45 Вт
• Напруга живлення: 230 В (50 Гц)
• Клас захисту: IP44
• Клас ізоляції: F
• Найвищий коефіцієнт енергоефективності: EEI≤0,20
• Рідина, що перекачується: вода відповідає стандарту PN-C-04607:1993 і не повинна містити твердих частинок частинки, волокна та домішки.

Триходовий термостатичний клапан:

Завдання термостатичного змішувального клапана Calido - підтримувати постійну температуру вихідного середовища.

Термостатичний елемент клапана регулює температуру середовища на виході, змішуючи гарячий і холодний потоки для отримання бажаної заданої температури змішування.

Температура встановлюється за допомогою циферблата зі шкалою, яка встановлює бажану температуру контуру опалення.

Технічні параметри:

• Номінальна температура: 90˚C
• Максимальна температура. миттєва: 110˚C
• Діапазон регулювання температури: 23-43˚C
• Точність регулювання: 2˚C
• Номінальний тиск: 10 бар
• Коефіцієнт витрати: Kv 1,6 м3
• Розмір: 1"
• Максимальна концентрація гліколю в холодоагенті: 50%
