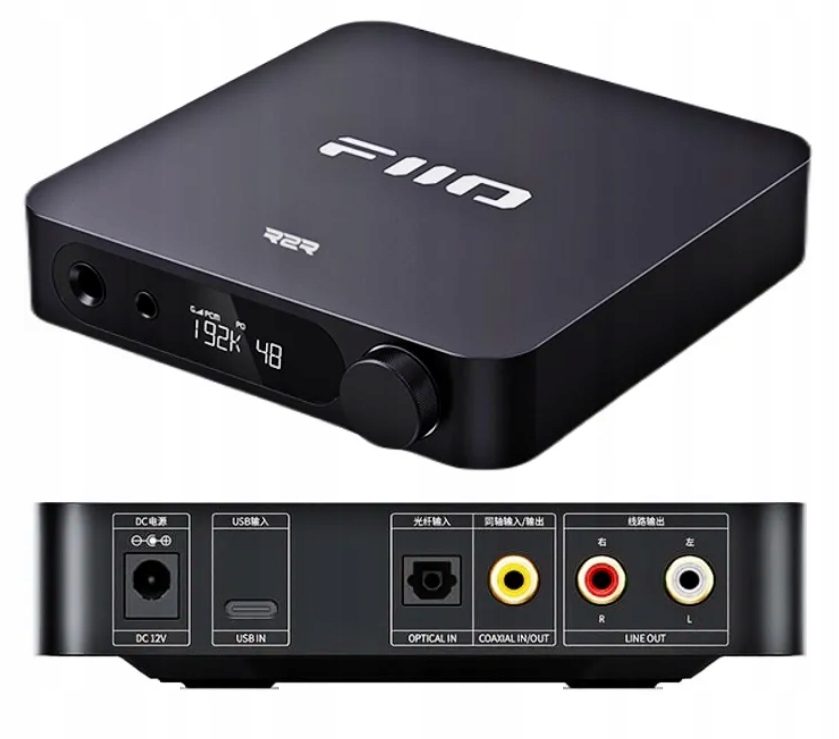

FiiO K11 R2R Чорний підсилювач для навушників DAC NOS/OS збалансований 4,4 мм

• 3 рівні підсилення, 3 криві гучності

• Спеціально розроблена аудіосхема

• Спеціально розроблений блок живлення

• Високоякісні берилієві конденсатори

• Індивідуальний РК-екран

• Підсвічений логотип RGB

Повністю диференціальний, 24-розрядні масиви резисторів R2R DAC

Нещодавно розроблений чотириканальний диференціальний 24-розрядний ЦАП R2R R2R від FIIO складається з 2x 48 прецизійних тонкоплівкових масивів резисторів на канал, загалом 192 резистора, з допуском 0,1% і низьким температурним дрейфом (30 ppm). Ця конфігурація забезпечує унікальне та захоплююче звучання.

Порівняння повної диференціальної та типової архітектури

K11 R2R використовує повну диференціальну архітектуру, що забезпечує нижчий рівень шуму, менше гармонік ШПФ і темніший музичний фон порівняно зі стандартними рішеннями.

Подвійте задоволення від прослуховування - Дві NOS/OS режими

Режим NOS (без надмірної дискретизації): зберігає вихідну частоту дискретизації для декодування, зберігаючи автентичний звук, дозволяючи насолоджуватися органічною та захоплюючою музикою.

Режим ОС (передискретизація): глобально збільшує частоту дискретизації до високої частоти 384 кГц, забезпечуючи кращу якість звуку та ще більш вишуканий, чистий звук.

Правда 24-розрядне декодування

Чудові можливості, виняткова якість звуку

Підтримка PCM 384kHz/24bit і декодування DSD256 означає, що K11 R2R може легко обробляти високоточні аудіосигнали та повністю розкривати деталі для преміального звуку.

* DSD256 вимагає, щоб вихідний режим DSD був встановлений на Native на вихідному пристрої, внутрішнє перетворення на PCM перед декодуванням масивами резисторів R2R.

NJW1195A - Електронний регулятор гучності високого класу

NJW1195A — це 4-канальний електронний регулятор гучності. Цей драбинчастий резисторний потенціометр має низькі спотворення та низький рівень шуму, що дозволяє точно контролювати гучність.

3 рівні посилення, 3 криві гучності

Три незалежні рівні підсилення та криві гучності дозволяють K11 R2R забезпечувати кращий досвід прослуховування на різних типах навушників, незалежно від того, використовуєте ви чутливі навушники-вкладиші чи накладні навушники, якими важко керувати.

Спеціально розроблена аудіосхема

Аудіосигнал надсилається процесором інтерфейсу USB на цифровий аудіоміст. Після обробки FPGA він надсилається до R2R DAC для отримання 4-канального виходу після декодування. Потім він проходить через два операційних підсилювача Ti OPA1642 для фільтрації низьких частот і несимметричного перетворення аналогового сигналу, а потім надсилається до електронного регулятора гучності NJW1195A для точного регулювання гучності. Вихідний каскад використовує два операційні підсилювачі SGM8262 для 4-смугової інверсії фази та підсилення, що призводить до однотактних і збалансованих аналогових вихідних сигналів.

Аудіосхема має контроль посилення. Він доповнюється спеціально розробленою схемою захисту навушників і системою усунення шумів і трісків, яка гарантує, що аудіоланцюг є як високоякісним з точки зору виробленого звуку, так і надійним у роботі.

Спеціально розроблене джерело живлення

K11 R2R використовує до 17 точних малошумних регуляторів LDO IC і 2 перетворювачі DC-DC, що забезпечує багатоканальне спеціалізоване джерело живлення—9 В, 8 В, ±7,5 В, ±6 В, 5,4 В, 3,3 В, 1,8 В і 1,2 В. Вони поєднуються із зовнішнім спеціальним імпульсним джерелом живлення 12 В, щоб гарантувати чистоту подаваного струму та створити надійну основу для більшої вихідної потужності.

Високоякісні берилієві конденсатори

Надзвичайно низький ESR конденсаторів у поєднанні з чудовими властивостями захисту від перешкод дозволяє їм забезпечувати стабільне та чисте джерело живлення та, таким чином, отримувати високоякісний звук.

Висока вихідна потужність - Чуйте кожну деталь

При навантаженні 32 Ом K11 R2R здатний виробляти 1300 мВт + 1300 мВт у збалансованих режимах. Це дає вам змогу легко керувати кількома навушниками-вкладишами та накладними навушниками HiFi, щоб використовувати їх на повну.

Простий РК-дисплей

Індивідуальний, висококонтрастний і міцний РК-екран* дозволяє легко перевірити частоту дискретизації, гучність, посилення або вихідний режим з першого погляду.

*РК-екран завжди ввімкнено, без ефекту вигорання.

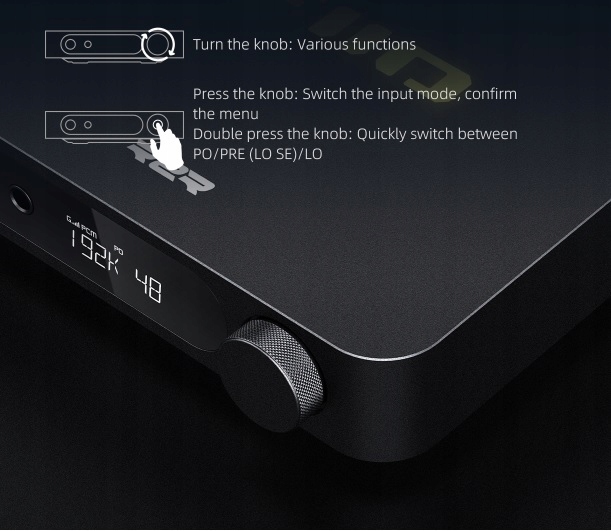

Одна ручка, комплексне керування

Багатофункціональна ручка гучності K11 R2R використовується для ввімкнення та вимкнення пристрою, роботи з меню, регулювання гучності та інших функцій. Ручка розроблена таким чином, що її можна швидко виконати

У комплекті:

① K11 R2R*1

② Адаптер живлення*1

③ Кабель живлення*1

④ Кабель даних USB*1

⑤ Адаптер для навушників*1

⑥ Короткий посібник*1

⑦ Гарантійний талон*1

Специфікація:

• Основна система керування: GD32F303RET6

• ЦАП: повністю диференціальний R2R, повністю 24-розрядний

• Мікросхема регулювання гучності: NJW1195A

• Декодування входу USB: 384 кГц/32 біти, DSD256

• Декодування коаксіального входу: 192 кГц/24 біти

• Декодування оптичного входу: 96 кГц/24 біти

• Роз’єм USB: тип C

• Дисплей: індивідуальний РК-дисплей

• Розміри: 147 x 133 x 32,3 мм (включаючи ніжки)

• Вага: приблизно 420 г

• Джерело живлення: зовнішній адаптер DC12V 2A

• Вихідна потужність SE 1: L+R ≥ 460 мВт + 460 мВт (32 Ом, КНІ+Ш < 1%)

(32 Ω/односторонній/високе посилення)

• Вихідна потужність SE 2: L+R≥50 мВт+50 мВт (300 Ом, THD+N <1%)

(300 Ом/односторонній/високе посилення)

• Вихідна потужність BAL 1: L+R≥1300 мВт+1300 мВт (32 Ом, THD+N <1%)

(32 Ом/Збалансоване/Високе посилення)

• Вихідна потужність BAL 2: L+R≥220 мВт+220 мВт (300 Ом, КНІ+Ш <1%)

(300 Ом/Збалансоване/Високе посилення)

• Частотна характеристика: 20 Гц ~ 50 кГц, затухання <1,3 дБ

• SNR: ≥115 дБ (A-зважений)

• Поріг шуму: PO <7,2 мкВ (A-зважений); BAL＜14,1 мкВ (А-зважений)

• Вихідний опір: PO＜1Ω (навантаження 32Ω); BAL＜1,5 Ом (навантаження 32 Ом)

• THD+N: LO<0,02% (1 кГц/10 кОм)
