PIR ДАТЧИК РУХУ ''EL HOME'' MD-09B7

  • автоматичне керування освітленням
  • зовнішній IP44
  • внутрішній
  • кут виявлення руху 180°
  • дальність виявлення руху до 12 метрів

Датчик руху MD-09B7 призначений для автоматичного контролю включення зовнішнього або внутрішнього освітлення будівлі (або інших електроприладів) після виявлення руху поблизу місця його встановлення. Серцем пристрою є пасивний інфрачервоний датчик із кутом виявлення руху приблизно 180 градусів.

Виявлення руху базується на вимірюванні зміни температури навколишнього середовища в певному секторі видимості датчика в результаті руху людини. Якщо в зоні видимості датчика з'являється людина, освітлення (або інший електричний пристрій, керований датчиком) автоматично вмикається і залишається включеним до тих пір, поки датчик руху виявляє рух у полі «зору». Якщо протягом заданого (визначеного користувачем) часу руху не буде виявлено, освітлення (або інший електричний пристрій) автоматично вимкнеться. Датчик додатково оснащений спеціальним фотооптичним датчиком, який дозволяє додатково економити енергію, не вимикаючи освітлення, наприклад, вдень.

Основним призначенням датчика MD-09B7 є автоматичне керування освітленням, але до нього можна підключати інші електричні пристрої (наприклад, електроопалення, кондиціонер тощо) .), за умови, що приймач енергії не навантажує вимикач потужністю понад 1200 Вт (резистивне навантаження) або 300 Вт (індуктивне навантаження).

ВСТАНОВЛЕННЯ

Щоб встановити датчик на стіні, виконайте такі дії:

1. Від’єднайте живлення за допомогою запобіжника або головного вимикача.

2. Відкрутіть 1 кріпильний гвинт у нижній частині кріпильної основи та від’єднайте кришку від кріпильної основи за допомогою викрутки з плоскою головкою.

3. Через 2 отвори в кришці монтажної основи позначте на стіні місця для 2 дюбелів і кріпильних гвинтів (набір аксесуарів).

4. Просвердліть 2 отвори у вибраних місцях на стіні, за допомогою дюбелів і кріпильних гвинтів прикріпіть базову кришку до стіни.

5. Зачистіть кінці проводів на довжину приблизно 6-8 мм.

6. Підключіть датчик до джерела живлення та приймача відповідно до схеми.

Під’єднайте кабель фази живлення (L) до клеми, позначеної L на клемній колодці.

Під’єднайте нейтраль джерела живлення (N) і нейтраль приймача до клеми, позначеної N на клемній колодці.

Під’єднайте фазовий кабель приймача до клеми, позначеної A на клемній колодці.

7. Встановіть датчик на базову кришку, попередньо пригвинчену до стіни, затягніть кріпильний гвинт у нижній частині монтажної основи.

НАЛАШТУВАННЯ УТИЛІТ

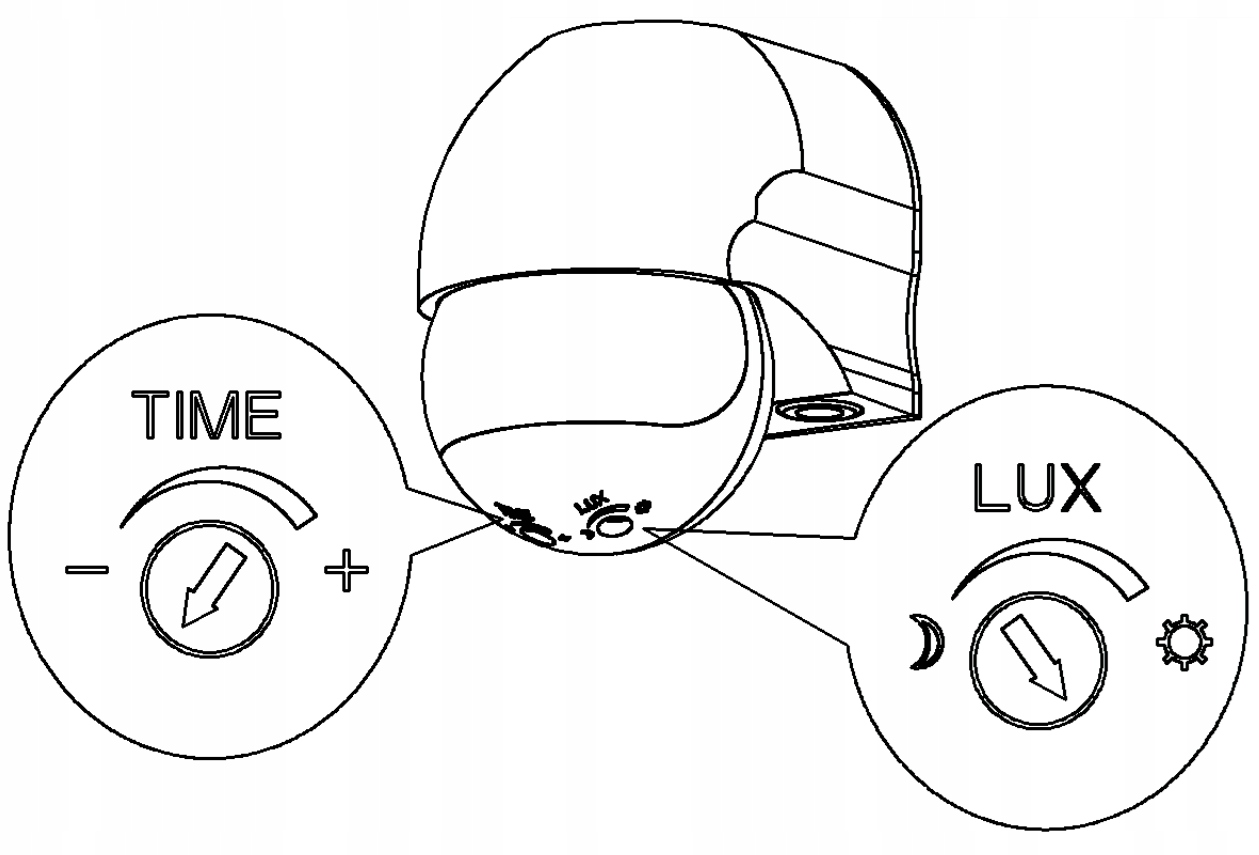

  • НАЛАШТУВАННЯ ЧАСУ ЗАТРИМКИ (TIME):

Використовуйте потенціометр часу, щоб установити час, після якого освітлення вмикається вимикається з моменту останнього руху, виявленого датчиком. Щоб збільшити час затримки, поверніть потенціометр часу за годинниковою стрілкою. Максимальний час затримки становить приблизно 5-9 хвилин. Щоб зменшити час затримки, поверніть потенціометр часу проти годинникової стрілки. Мінімальна затримка становить приблизно 7-13 секунд.

• НАЛАШТУВАННЯ ПОРОГУ ІНТЕНСИВНОСТІ СВІТЛА (ЛЮКС):

Використовуйте потенціометр порога інтенсивності світла, щоб встановити мінімальний поріг зовнішнього (природного) освітлення, при якому повинен спрацьовувати датчик руху Після установки потенціометра в крайнє праве положення датчик руху повинен вмикати освітлення при дуже низькій інтенсивності зовнішнього освітлення, тобто практично після настання темряви. вимикач повинен бути визначений дослідним шляхом, відповідно до вподобань користувача.Це рішення дозволяє економити енергію за рахунок усунення автоматичного вмикання освітлення, наприклад, вдень.

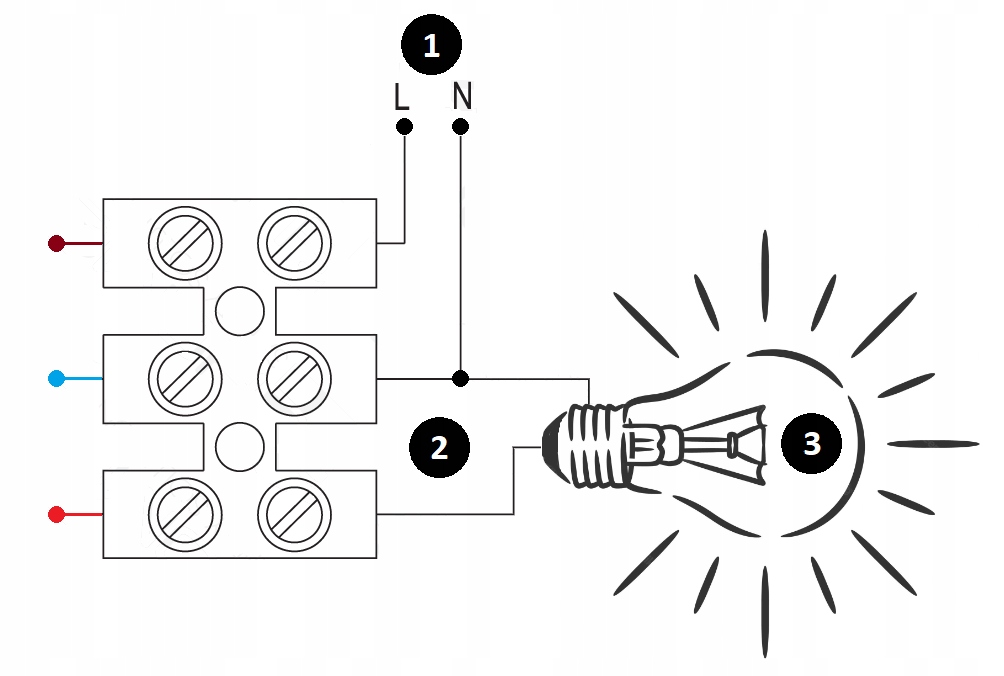

СХЕМА ПІДКЛЮЧЕННЯ

1 - ВХІД

2 - ВИХІД

3 - ЗАВАНТАЖЕННЯ

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

  • Напруга живлення: 220 ~ 240 В змінного струму / 50 Гц
  • Коефіцієнт захисту: IP44
  • Матеріал корпусу: Пластик
  • Тип датчика: PIR
  • Рекомендоване місце встановлення: < b >зовні/всередині приміщення
  • Рекомендована висота встановлення: 1,8 - 2,5 м
  • Кут виявлення руху: 180°
  • Діапазон виявлення руху: макс. 12 м
  • Діапазон регулювання затримки: мін. 10 с ± 3 с максимум 12 хв ± 2 хв
  • Діапазон регулювання порогу зовнішнього освітлення: <3 - 2000 люкс
  • Макс. резистивне навантаження: 1200 Вт
  • Макс. індуктивне навантаження: 300 Вт
  • Регулювання параметрів датчика: Так
  • Регулювання часу обслуговування освітлення: Так< /b >
  • Регулювання зовнішнього освітлення: Так
  • Діапазон робочих температур датчика: -18ºC ~ +40ºC
  • Розміри датчика (В x Ш x Г): 95 x 65 x 86 мм
