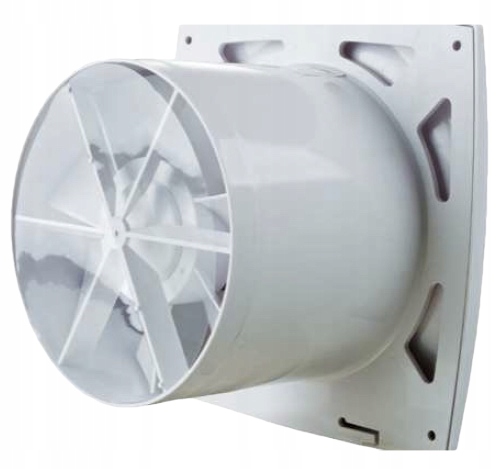

НАСТІННИЙ ВЕНТИЛЯТОР

ВЕНТС 100 СТ

Реле часу (таймер)

ОСНОВНІ ХАРАКТЕРИСТИКИ:

ДІАМЕТР ТРУБИ - 100 мм
• ВИСОКА ЕФЕКТИВНІСТЬ - МАКС. 95 м3/год
• ЕНЕРГОЗБЕРІГАЮЧИЙ ДВИГУН - ТІЛЬКИ 14 Вт
• ТИХА РОБОТА - ЛИШЕ ШУМ 34 дБ(А) / 3 м
• ДУЖЕ ТОНКА ПЕРЕДНЯ ПАНЕЛЬ - ЛИШЕ 8 мм
• ТАЙМЕР - ТАЙМЕР ВИМКНЕННЯ - 2 ÷ 30 хв.
• СІТКА ПРОТИВО КОМАХ В КОМПЛЕКТІ
• МОЖЛИВІСТЬ ВСТАНОВЛЕННЯ ЗВЕРТНОГО КЛАПАНА, ЩО ЗАБЕЗПЕЧУЄ ПОВЕРНЕННЯ ПОВІТРЯ (у формі заслінок із товстої ПВХ-фольги) - КЛАПАН ДОСТУПНИЙ НА ІНШИХ НАШИХ АУКЦІОНАХ
• ВІДОМИЙ ВИРОБНИК - ВЕНТИЛЯЦІЇ
• АЕРОДИНАМІЧНІ РОТОРНІ ЛОПАТИ

Якщо ви шукаєте сучасний і водночас оптимально ефективний вентилятор, продукт із нової серії S від ВЕНТС(провідний виробник вентиляторів на європейському ринку) неодмінно виправдає ваші очікування. Вентилятори з цієї серії, завдяки використанню надійного двигуна з термозахистом у поєднанні з корпусним підшипником у стандартній комплектації, забезпечать оптимальну вентиляцію в приміщенні, не створюючи при цьому зайвого та набридливого шуму (як більшість конкурентних продуктів). ). Крім того, дуже сучасний і витончений зовнішній вигляд вентилятора, безсумнівно, задовольнить вишуканий смак багатьох користувачів (лицьова панель виготовлена ​​з високоякісного УФ-стійкого ABS). Крім того, вентилятори цієї серії характеризуються дуже тонкою передньою панеллю, яка не сильно виступає з поверхні стіни.

ОПИС

Сучасний витяжний вентилятор зі стильним дизайном, призначений для використання в душових, ванних кімнатах, кухнях та інших житлових приміщеннях. Максимальна ефективність у поєднанні з низьким рівнем шуму забезпечує ідеальний мікроклімат. Монтаж до вентиляційних шахт або підключення до круглого вентиляційного каналу.

ПЕРЕВАГИ

Корпус і робоче колесо виготовлені з високоякісного та міцного пластику, стійкого до УФ-випромінювання. Спеціально розроблений аеродинамічний профіль забезпечує високу ефективність повітря та низький рівень шуму. Характерною особливістю вентиляторів цієї серії є невелика товщина передньої панелі. Вентилятор може бути оснащений спеціально розробленим зворотним клапаном для запобігання зворотній тязі та втратам тепла з приміщення - зворотний клапан можна придбати на інших наших аукціонах. Високий ступінь захисту IP 34забезпечує ідеальне рішення для вентиляції ванної кімнати. Вентилятор також оснащений сіткою, яка захищає від комах.

ПЕРЕВАГИ ДВИГУНА

Низьке споживання енергії завдяки сучасному високоефективному двигуну. Необслуговувані підшипники ковзання, які не вимагають змащування, забезпечують тиху роботу вентилятора і можливість безперервної роботи. Двигун оснащений термічним захистом від перегріву.

АВТОМАТИКА

Завдяки функції таймера (таймер) вентилятор може працювати в діапазоні часу від приблизно 2 до приблизно 30 хвилин, після вимкнення вентилятора вимикачем (наприклад, від освітлювальної установки).

ТЕХНІЧНІ ДАНІ

• Номінальна напруга живлення - 230 В
• Номінальна частота - 50 Гц
• Потужність - 14 Вт
• Витрата повітря - 95 м3/год
• Звуковий тиск - 34 дБ(А)/3 м
• Статичний тиск - 35 Па
• Струм споживання - 0,085 А
• Макс. робоча температура - 45 °C
• Рівень захисту -IP34
• Вага - 0,59 кг

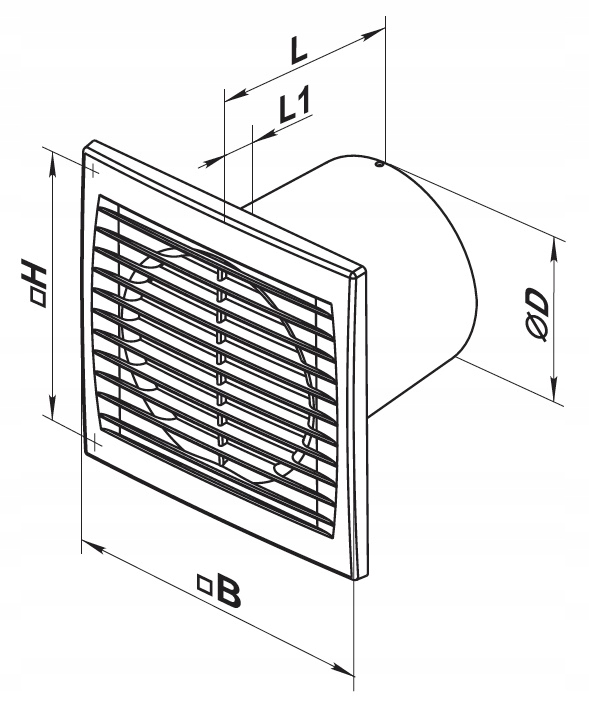

РОЗМІРИ [мм]

• ØD - 100
• B - 150
• H - 120
• L - 108
• L1 - 8

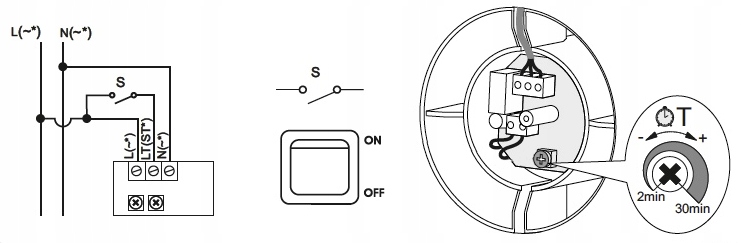

СХЕМА ЕЛЕКТРИЧНОГО ПІДКЛЮЧЕННЯ

Для підключення вентилятора необхідна трипровідна електроустановкавід вимикача до вентилятора.

• L - Напруга (постійно підключено)
• N - Нейтраль (нуль)
• LT - Напруга (переривається перемикачем)
• S1 - Перемикач

Правильне підключення вентилятора з таймером:

- встановіть потенціометр часу на мінімум (повертайте потенціометр дуже обережно, поки не відчуєте легкий опір, тому що ви можете легко пошкодити потенціометр, обертаючи його навколо власної осі). Потім підключіть клеми L - фаза і N - нуль. Після подачі напруги на це з'єднання вентилятор повинен включитися на кілька секунд і вимкнутися самостійно. Потім під’єднайте третій провід до клеми LT (використовуючи, наприклад, жовто-зелений провід як фазу, яку перериває вимикач, підключивши його відповідним чином до входу вимикача). Це підключення дозволяє нам використовувати функцію таймера у вентиляторі. Якщо від вимикача до вентилятора немає тридротової установки, підключити вентилятор із функцією таймера неможливо.

ПРИКЛАД ВСТАНОВЛЕННЯ

ЗВОРОТНИЙ КЛАПАН

Можливість встановлення зворотного клапана Вентс КО 100 для запобігання зворотного потоку повітря (в форма заслінок з товстої ПВХ-фольги) - КЛАПАН В НАЯВНОСТІ НА ІНШИХ НАШИХ АУКЦІОНАХ - НЕ В КОМПЛЕКТІ З ВЕНТИЛЯТОРОМ, ПРОДАНИМ В ЦІЙ ПРОПОЗИЦІЇ!!!
