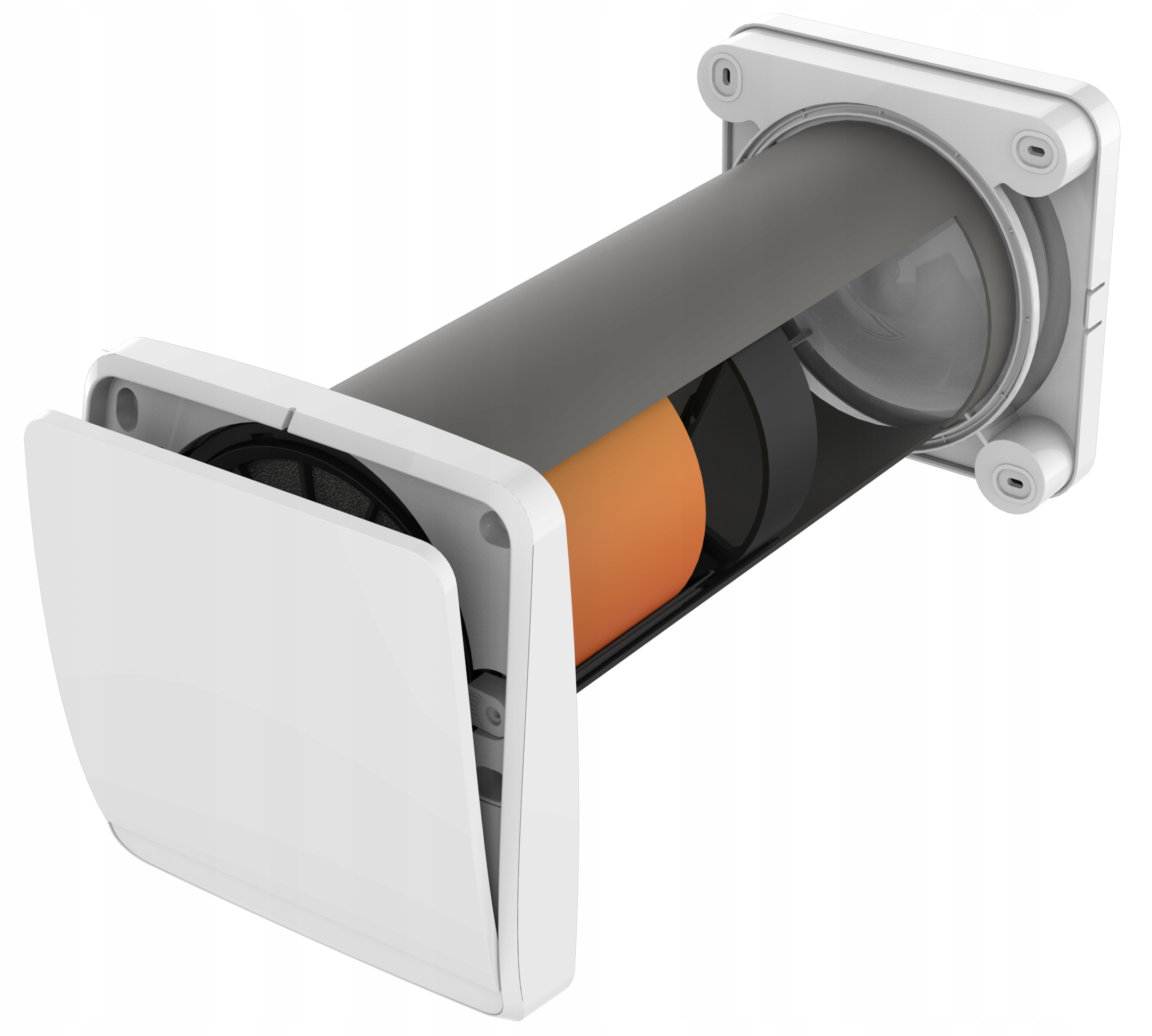

Настінний рекуператор тепла Harmann

AIRDOT Link+

Технічні дані

• Модель: AIRDOT Link+ - бездротовий зв’язок пристроїв< /li>
• Максимальний потік повітря: 60 м3/год
• Максимальна потужність. 7 Вт
• Напруга: 50 Гц
• Живлення: 220-240 В змінного струму
• Темп. навколишнє середовище: -30 +50˚C
• Рівень захисту: IPX4
• Вага: 4,9 кг< /b >
• Підходить для установки в перегородку 250 - 500 мм

Сертифікат PZH

Рекуператор AIRDOT має сертифікат PZH.

Це означає, що він не завдає негативного впливу на здоров'я людини та навколишнє середовище.

Опис

Зонний рекуператор AIRDOT ефективно вентилює, видаляє зайву вологу та контролює її рівень у приміщенні. Він працює циклічно у функції припливу та витяжки. Він подає свіже повітря, нагріте раніше накопиченим теплом.

Об'єднання пристроїв в систему дозволяє вентилювати весь об'єм.

У базовій версії AIRDOT Easy може працювати як єдиний пристрій - однак, якщо потрібна більша ефективність, варто планувати установку двох агрегатів.

У версії AIRDOT Link завдяки взаємному дротовому зв'язку рекуператори синхронізують подачу і витяжку повітря.

Для версії AIRDOT Easy пульт дистанційного керування входить у комплект.

Для версій AIRDOT Link і AIRDOT Link+ потрібен РК-пульт дистанційного керування придбати. Один пульт може керувати кількома рекуператорами.

Переваги рекуператора AIRDOT Link

• Безшумна робота завдяки вентилятору, розташованому позаду теплообмінника ззовні
• Подовжений керамічний теплообмінник з високим ККД (до 93%)
• Проста й елегантна форма

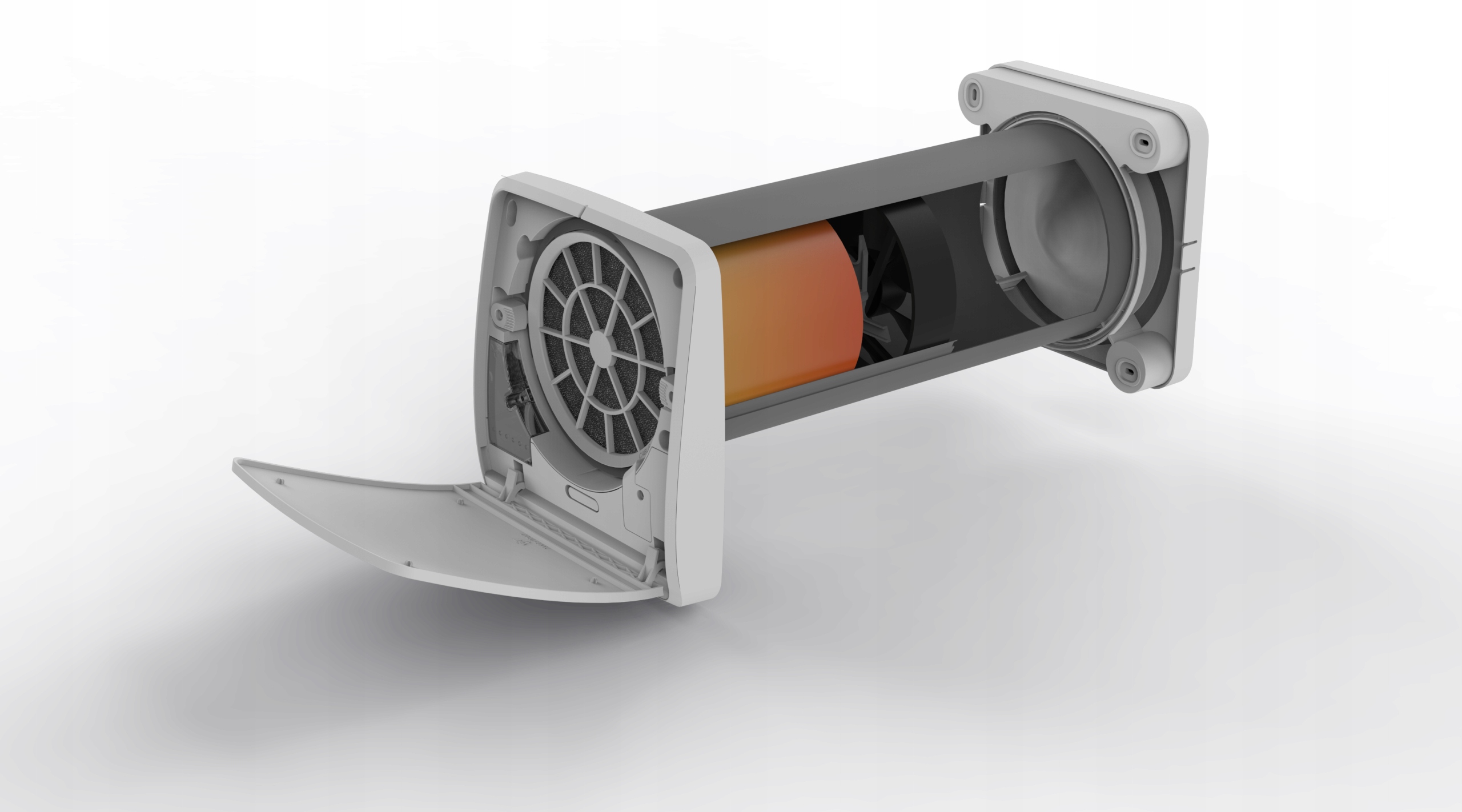

• Відкидна панель, яка служить відрізним клапаном
• Високоефективний безщітковий двигун
• Легко очищення та технічне обслуговування
• Подвійний пиловий фільтр, який можна мити та легко отримати
• Світлодіодний індикатор сигналізації роботи пристрою
• Немає необхідності зливати конденсат
• Можливість для налаштування до 16 пристроїв через дротовий зв’язок
• Автоматичний перезапуск після збою живлення

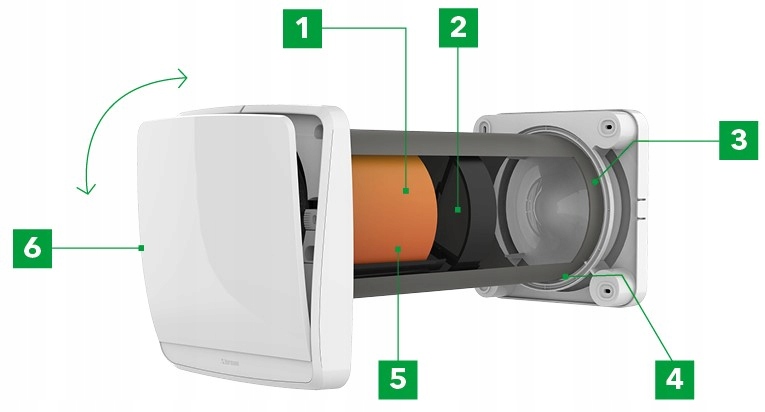

Конструкція

Доступні версії рекуператора

Специфікація пристрою в базовій версії AIRDOT Easy (модель доступна на інших наших аукціонах)

• Вимикач і ввімкнення на пристрої корпусу
• Діодний індикатор роботи пристрою
• Можливість підключити настінний вимикач
• Три швидкості роботи (20/40/ 60 м3/год)
• Увімкнення/вимкнення пристрою та перемикання передач можливо за допомогою пульта дистанційного керування
• Пульт дистанційного керування входить у комплект

Технічні характеристики пристрою у версії з дротовим зв’язком AIRDOT Link (модель доступна на інших наших аукціонах)

• Увімкніть корпус (можливе дистанційне керування)
• Функція очікування (режим сну)
• Функція гігростату
• Діод, що вказує на роботу пристрою та необхідність очищення фільтра
• Доступні чотири рівні швидкості, контрольовані за допомогою дистанційного керування
• Можливість зв’язку до 16 пристроїв через кабельне з’єднання

Специфікація пристрою у версії з бездротовим зв’язком AIRDOT Link+ (запропонована модель на аукціоні вище)

• Увімкніть корпус (можливе дистанційне керування)
• Функція очікування (режим сну)
• Функція гідростату
• Світлодіодний індикатор роботи пристрою та необхідності очищення фільтра
• Чотири рівні швидкості, керовані дистанційним керуванням
• Можливість налаштувати до 16 пристроїв через бездротовий зв'язок

Принцип роботи

Перший цикл

Відбір теплого, затхлого повітря та передача тепла в теплообмінник.

Другий цикл

Подача свіжого повітря з одночасним видаленням накопиченого тепла.

Інтелектуальна автоматизація

пристосовує роботу до вимог і об’єднує агрегати в одну ефективну систему вентиляції.

- Автоматичний режим - Рекуператор працює на середній потужності вентилятора швидкість - циклічно по 70 секунд в режимі витяжки і 70 секунд в режимі подачі. Після натискання кнопки «AUTO» прилад перевіряє активні датчики (датчик сутінків, гігростат і CO2, якщо є). Якщо зчитується значення вище встановленого параметра, рекуператор почне працювати в режимі максимальної витяжки, доки не буде відновлено граничне значення параметр

- Функція очікування (режим сну) - Рекуператор залишається в режимі сну із закритою шторкою, але датчики залишаються активними. Якщо параметри повітря змінюються, наприклад, коли вологість або концентрація CO2 перевищує встановлену межу, пристрій автоматично запускається в режимі витяжки на максимальній швидкості. Після вирівнювання параметрів повітря рекуператор повертається в режим очікування. Цей тип роботи приладу добре працює в разі тривалої відсутності домочадців.

- Функція Гігростат з можливістю вибору трьох значень: 40% - 55% - 70% Для гігростата можна встановити максимальний поріг вологості, щоб адаптувати його до приміщення, в якому він працює. Після встановлення рівня відносної вологості пристрій буде безперервно забирати повітря з приміщення, доки показання датчика не опустяться нижче встановленого значення. У разі сумісної роботи кількох агрегатів усі прилади працюватимуть у режимі витяжки до тих пір, поки вологість не знизиться до потрібного значення. За замовчуванням установлено рівень H2, який відповідає відносній вологості RH: 55%.

- Датчик сутінківКоли інтенсивність світла зменшується, швидкість вентилятора автоматично встановлюється на мінімум, щоб обмежити шум.

- Регулювання кількості повітря, що подається за допомогою перемикача на корпусі, дистанційного керування або настінного вимикача (залежно від моделі) .

Швидка збірка

1. Свердлимо отвір в стіні діаметром Ø D=160 мм під кутом 2° і підключаємо кабелі.

2. Вставте трубу в монтажний отвір.

3. Установіть передню та задню панелі.

4. Встановлюємо основний модуль з вентилятором і теплообмінником.

Продукт відповідає технічним вимогам, зазначеним у програмі «Чисте повітря», і входить до списку зелених пристроїв і матеріалів (ZUM).

Список UTI є допоміжним. для заявників програми «Чисте повітря». Повітря» у відборі приладів і матеріалів, прийнятних для фінансування.

Розміри [мм]
