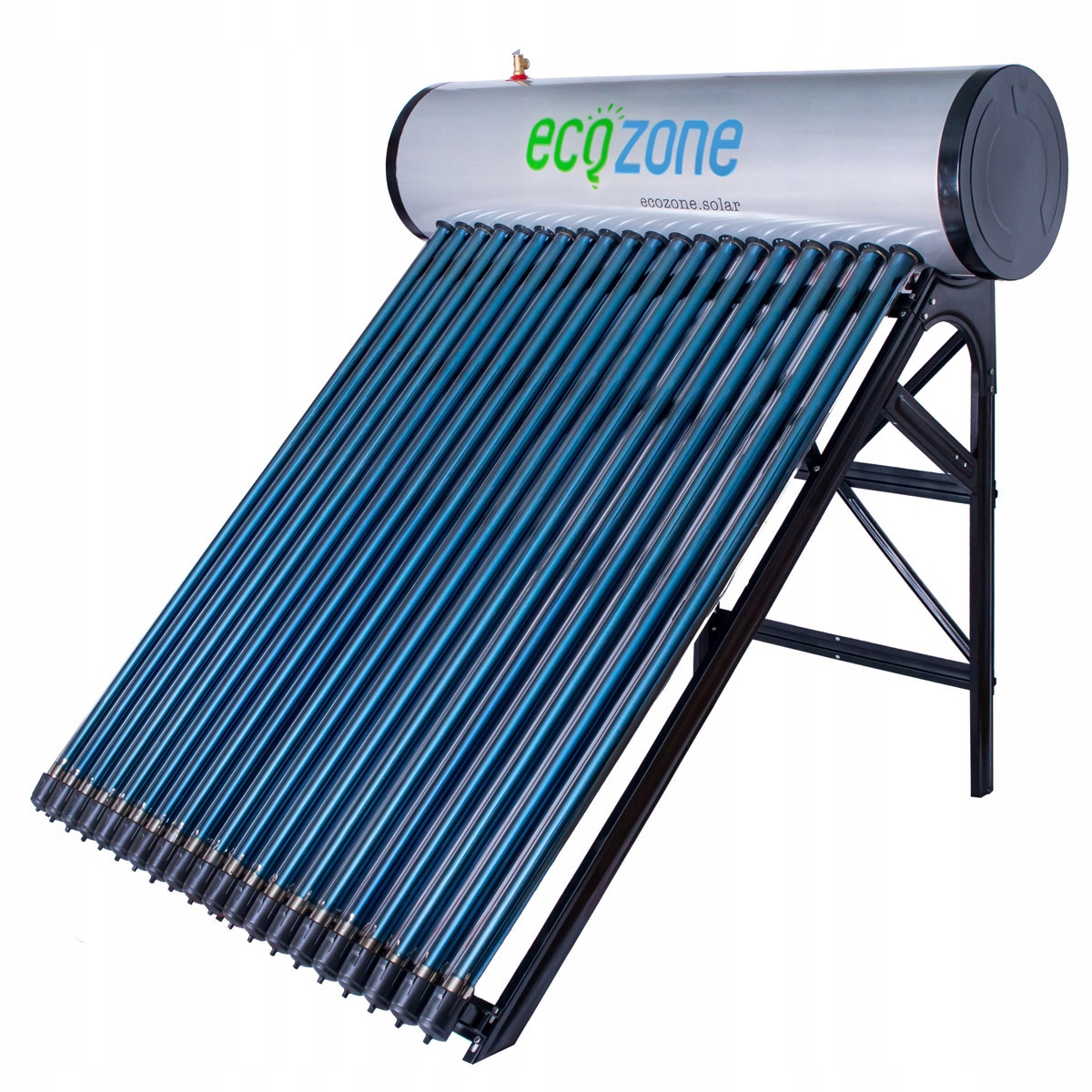

СОНЯЧНИЙ КОЛЕКТОР ОБІГРІВАЛЬНИК ecozone HP-200 PRESSURE

+ СЕРТИФІКАТ ПЖ

КОМПАКТНІ КОЛЕКТОРИ ТИСКУ

Напірні колектори – це дешеві та безвідмовні пристрої, які використовуються для нагріву води за допомогою сонячного світла та є альтернативою дорогим і потужним традиційним сонячним системам. В основному використовується 9 місяців на рік, з березня по листопад. Завдяки низькій ціні витрати на придбання такого набору окупаються в середньому за 2-3 роки. Додатковою перевагою напірного колектора є дуже простий монтаж, який не вимагає особливих навичок і може бути виконаний самостійно без втрати гарантії. Для роботи напірних колекторів не потрібні електричні пристрої.

ПЕРЕВАГИ

• Найбільший танк у своєму класі. зовнішні розміри: ширина 189 см, діаметр 47 см.
• Просте складання
• Свідоцтво PZH.
• Вода в резервуарі знаходиться під постійним тиском. Завдяки цьому тиск гарячої води, що подається в наш кран, такий же, як і у водопровідній мережі.
• Напірний колектор можна розташувати в будь-якому сонячному місці. Тиск води завжди буде таким же, як і в мережі.
• Низький добовий перепад температури води в резервуарі. Завдяки ізоляції пінополіуретаном високої щільності перепад температури води за добу становить 6-10 градусів.
• Час підтримки температури гарячої води в баку становить приблизно 72 години.
• У вакуумних трубках немає води. Труби містять радіатори з установленими мідними тепловими трубками.
• Якщо одна труба пошкоджена, колектор продовжує працювати, а замінити пошкоджену трубу дуже просто.
• Магнієвий анод для додаткового захисту бака.
• Коротка окупність інвестицій.
• Проста структура
• Можливість самостійної збірки.
• Надійність.
• Універсальна рама для установки на прямих і похилих поверхнях.

Колектор має гігієнічний сертифікат Національного інституту

Громадського здоров'я!!!

ЛЕГКЕ ПІДКЛЮЧЕННЯ

КОМПЛЕКТ ВКЛЮЧАЄ

• Вакуумний сонячний колектор (20 вакуумних трубок з потрійним шаром поглинання ALN/AIN-SS/CU з використанням HEAT PIPE) Ізольований резервуар для водопостачання з нержавіючої сталі SUS-304-2B об'ємом 200 л утеплені пінополіуретаном високої щільності в кожусі з ПВДФ покриттям
• універсальний сталевий каркас (оцинкований, порошкове покриття). Єдина 6-опорна рама на ринку, придатна для встановлення на плоских і похилих поверхнях (стандартні рами з 4 опорами).
• магнієвий анод (встановлюється в резервуар)< /li>
• електричний нагрівач (встановлюється в баку)
• запобіжний клапан (напірний і термічний)
• зворотний клапан
• теплопровідна паста
• інструкція з експлуатації та монтажу

ХАРАКТЕРИСТИКИ НАГРІВАЧА

• Резервуар для води: місткість. 200 літрів, нержавіюча сталь SUS 304-2B
• Кількість вакуумних трубок: 20 шт.
• Розмір вакуумних трубок: 58 мм / 1800 мм
• Застосування Heat-Pipe: ТАК
• Тип поглинача: тришаровий ALN/AIN-SS/ CU
• Каркас: оцинкована сталь, порошкове покриття
• Теплоізоляція бака: пінополіуретан високої щільності, мін. 50 мм
• Теплообмінник: нікельований мідний рукав теплової трубки
• Стійкість до граду: Φ25 мм
• Ефективність: Підвищує температуру води на 45-60*C у сонячний день
• ПРОЗНАЧЕНО В СЕРЕДНЬОМУ ДЛЯ 4-5 КОРИСТУВАЧІВ (в середньому 50 літрів передбачається для одного реципієнта)

КОНСТРУКЦІЯ ТА ПРИНЦИПИ РОБОТИ

Конструкція:

Компактний напірний колектор ecozone HP включає: ізольований резервуар для води, вакуумні труби та каркас.

- Резервуар для води виготовлено з нержавіючої сталі SUS 304-2B товщиною від 1,2 до 3 мм. Зовнішня ізоляція резервуара виконана високощільним пінополіуретаном мінімальною товщиною 50 мм. Резервуар має технічні отвори, серед іншого, для підключення води та дренажу, а також муфту, в яку вставляється наконечник (конденсатор) теплової трубки. Кількість гільз залежить від місткості ємності. Резервуар пройшов заводські випробування при робочому тиску не менше 9 бар і може бути безпечно підключений до мережі водопостачання.

- Вакуумні трубки виготовлені з високоякісного боросилікатного скла. Між двома шарами скла є вакуум, який є чудовим ізолятором, що запобігає втратам тепла. На скло нанесено потрійний поглинач останнього покоління ALN/AIN-SS/CU, який використовується для концентрації прямого або розсіяного сонячного випромінювання. Окремі шари нанесеного поглинача використовуються для поглинання сонячного випромінювання та перетворення його в теплову енергію. Завдання наступних шарів поглинача полягає в тому, щоб зберегти якомога більше енергії всередині вакуумних трубок, запобігаючи її втратам через інфрачервоне випромінювання. Температура всередині труб може досягати майже 300 0С. Усередині кожної вакуумної трубки знаходиться алюмінієвий радіатор, в центральній частині якого знаходиться мідна трубка (теплова трубка). Мідь, яка використовується для виробництва теплопроводу, не містить кисню, що забезпечує тривалу і надійну роботу труби. Речовина поміщається всередину теплової трубки, і вона починає кипіти при температурі 250C.

- Рама, на якій розміщені резервуар для води та вакуумні трубки, розроблена таким чином, що її можна розмістити на плоску або похилу поверхню. Кут нахилу рами оптимальний для досягнення найвищої ефективності вакуумних трубок.

Принцип дії:

Завдяки тришаровості Поглинач ALN/AIN-SS/CU і вакуум всередині вакуумної трубки, сонце, що падає на вакуумні трубки, перетворюється на теплову енергію. Температура всередині труби досягає 300 0С. Алюмінієвий радіатор, розташований у центрі вакуумної трубки, передає температуру на мідну трубку (теплову трубку), вставлену в центральну частину радіатора. Усередині мідної теплової трубки знаходиться швидкокипляча речовина, яка починає кипіти вже при 25 градусах С. У процесі кипіння речовина, що випаровується, піднімається вгору, де виділяє теплову енергію в конденсаторі трубки (теплова трубка), потім пара буде конденсуватися, стікаючи вниз, щоб повторити весь процес. Ламповий конденсатор, змащений теплопровідною пастою, вставляється в гніздо гетпайп-гільзи, встановленої в баку. Нагрітий конденсатор теплової трубки передає температуру через теплопровідну пасту в гніздо гільзи, яка нагріває воду в баку. Гаряча вода піднімається вгору, холодніша опускається нижче. Всередині бака встановлена ​​трубка, завдяки якій, відкриваючи кран, ми набираємо воду тільки з верхньої частини бака, а холодна вода вводиться в самий низ. Вода в напірному баку знаходиться під постійним тиском водопровідної мережі і автоматично поповнюється при відкритті крана. На резервуарі встановлений запобіжний клапан тиску, який, якщо температура води занадто висока, відкривається, випускаючи гарячу воду назовні, холодна вода автоматично потрапляє в резервуар, температура води всередині резервуара падає, клапан автоматично рухається
