Nextion Discovery Series NX3224F024 — ідеальний 2,4-дюймовий дисплей для швидких проектів HMI з використанням легкодоступних інструментів.

Порівняно з серією Basic, серія Discovery має кращу продуктивність MCU, яка працює на частоті 64 МГц.

Використовуючи програмне забезпечення NEXTION EDITOR, ви можете швидко розробити графічний інтерфейс HMI за допомогою елементів перетягування (графіка, текст, кнопка, повзунок тощо) і текстових інструкцій ASCII для кодування взаємодії компонентів на стороні дисплея. дисплей підключається до периферійного MCU через TTL Serial (5 В, TX, RX, GND).

Дисплеї Nextion поділяються на три групи з точки зору вдосконалення, апаратних можливостей і обчислювальної потужності.

Серія Discovery має ті самі функції, що й Basic, кращу продуктивність MCU та нижчу ціну.

Технічні характеристики представленого дисплея Nextion Discovery NX3224F024:

• Розмір: 2,4 дюйма
• Роздільна здатність: 320*240
• Яскравість: 300 ніт
• Сенсорна панель: резистивна
• Кількість кольорів: 65536
• Флеш-пам'ять: 4 МБ
• Пам'ять SRAM: 3584 Б
• Тактова частота MCU: 64 МГц
• Інтерфейс : TTL
• Сумісність із CE та RoHS

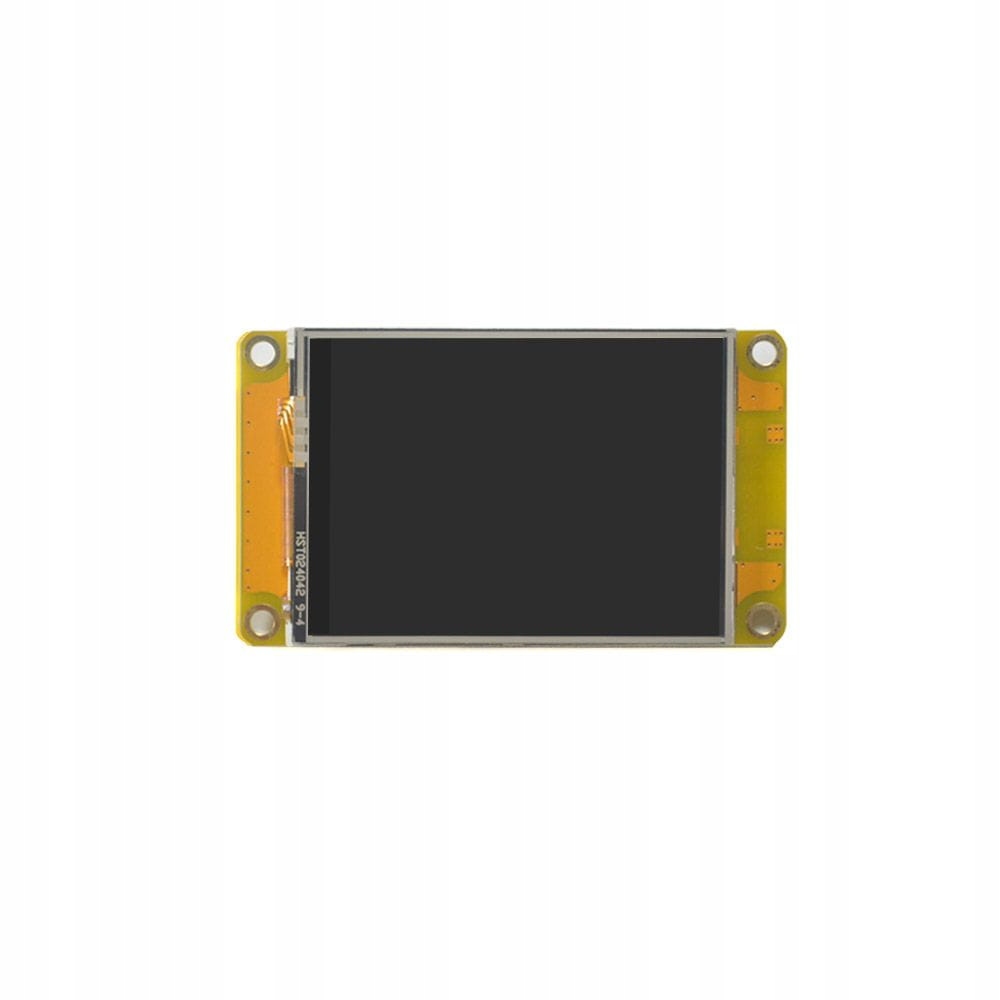

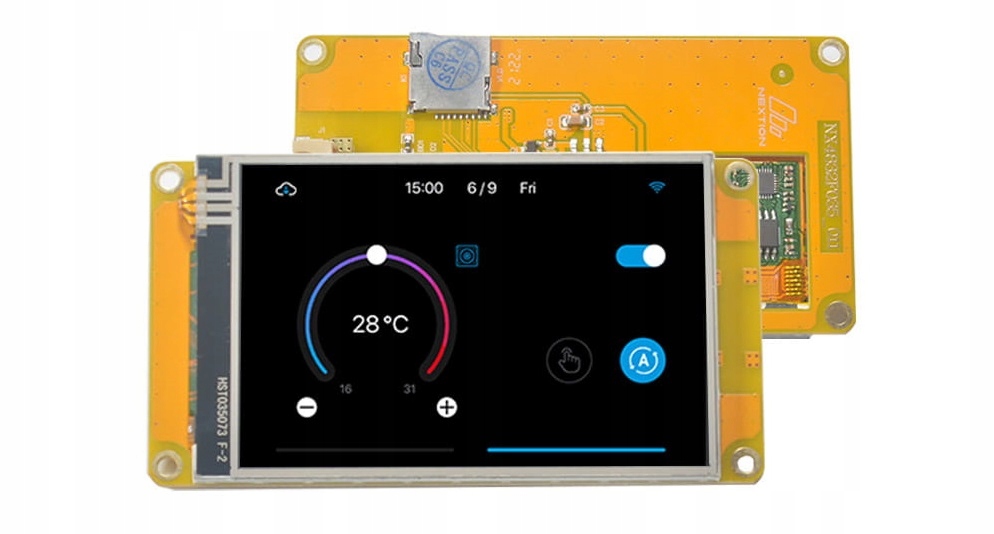

Дисплей серії Nextion Discovery NX3224F024 2,4"

НАСТУПНИЙ РЕДАКТОР

Графічний дизайн екрана та функціональні елементи можна створити дуже легко та швидко за допомогою безкоштовної програми на комп’ютері.

Кожен екран може містити багато функціональних елементів, так званих віджетів, які включають:

• Текст: текстове поле, яке можна змінити під час роботи дисплея.
• Число: числове поле, яке можна змінюється як мікроконтролером, так і інтерактивною клавіатурою на дисплеї.
• Button : кнопка. Натискання та відпускання кнопки легко зареєструвати за допомогою мікроконтролера.
• Індикатор прогресу : індикатор прогресу. Значення цієї панелі можна легко встановити за допомогою відповідної команди.
• Зображення: дозволяє створити фон екрана або вставити фрагменти зображення будь-де на екрані.
• Датчик: аналоговий індикатор із одним покажчиком.
• Форма сигналу: використовується для малювання до чотирьох графіків.
• Повзунок : повзунок, за допомогою якого можна встановлювати різні параметри, змінні в програмі.
• Прапорець: прапорець. Кожен дотик змінює свій стан на протилежний.
• Combobox: спадний список.
• Відео: дозволяє вставити відео.

Використовуйте мишу, щоб вставити функціональні елементи, які нам знадобляться на екрані, і визначити їх розмір і положення на екрані.

Готовий проект, підготовлений у програмі Nextion Editor, можна перенести на дисплей двома способами:

Як підключити дисплеї Nextion до мікроконтролера:

Дисплей спілкується з мікроконтролером через послідовну шину UART/TTL, тому вам потрібно під’єднати лише 4 контакти:

• +5V: джерело живлення
• TX: дані, що виходять з дисплея (наприклад, натиснута кнопка1), мають бути підключені до RX мікроконтролера.< /li>
• RX : вхідні дані для дисплея (наприклад, температура дисплея) мають бути підключені до TX мікроконтролера.
• GND : земля джерела живлення< /li>

Nextion як дисплей для Arduino

Якщо програмне забезпечення мікроконтролера створено на базі Arduino IDE, то в цьому випадку виробник також значно спростив його. Бібліотека дисплеїв Nextion, створена та доступна виробником, дозволяє дуже легко керувати елементами, що відображаються на екрані. Приклад програмного забезпечення доступний у нашому блозі.

Ми вважаємо за краще використовувати спеціальний модуль FOCA для живлення дисплея

Як джерело живлення можна використовувати:

• Модуль MP1584
• Модуль LM2596
• Модуль LM7805

 Технічна підтримка дисплеїв Nextion.

Коли ви купуєте дисплей Nextion, ви одразу отримуєте ряд елементів технічної підтримки:

• Чудовий відеокурс польської мови, де ми вивчаємо окремі елементи відображення від уроку до уроку. У цьому курсі ви знайдете багато деталей про програмне забезпечення самого дисплея та програмне забезпечення з боку Arduino.
• На популярному форумі електроніки є відповідна тема з відеопосібником, де ви можете запитати питання, пред'явити свій неробочий код і все, що стосується проблем технічної підтримки дисплеїв Nextion.
• Безпосередньо в нашій компанії по телефону або електронною поштою.
• Бібліотеки для Arduino і Raspberry Pi можна завантажити з веб-сайту виробника.

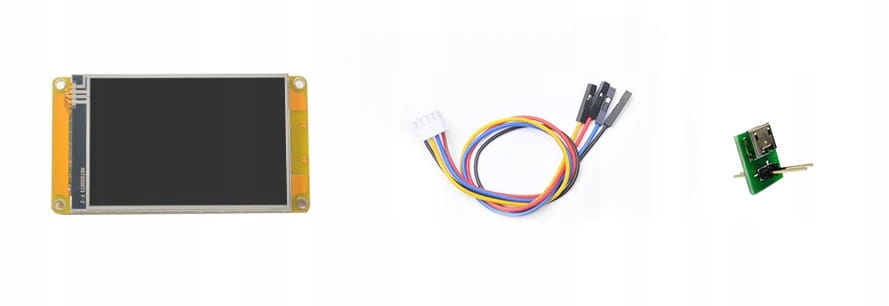

Набір включає:

• Дисплей Nextion Discovery NX3224F024 x1
• Тестова плата живлення x1
• 4-контактний кабель XH2.54 x1

    Корисні посилання:

• Вітаємо в нашому блозі.
• Сайт виробника дисплеїв Discovery
• Програма для редагування інтерфейсу NEXTION EDITOR
• Інструкція для NEXTION EDITOR
• Опис команд, які підтримуються дисплеями NEXTION.
• Бібліотека Arduino
• Бібліотека Raspberry Pi
• Файли розміщення STL для 3D-друку
>
• Відеопосібник
