Nextion Discovery NX3224F028 2.8" Сенсорний екран

Код: 12725731805
Як замовити
2207 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №42901730
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 33

Просматривая «Nextion Discovery NX3224F028 2.8" Сенсорний екран» данный товар из каталога «Модули» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

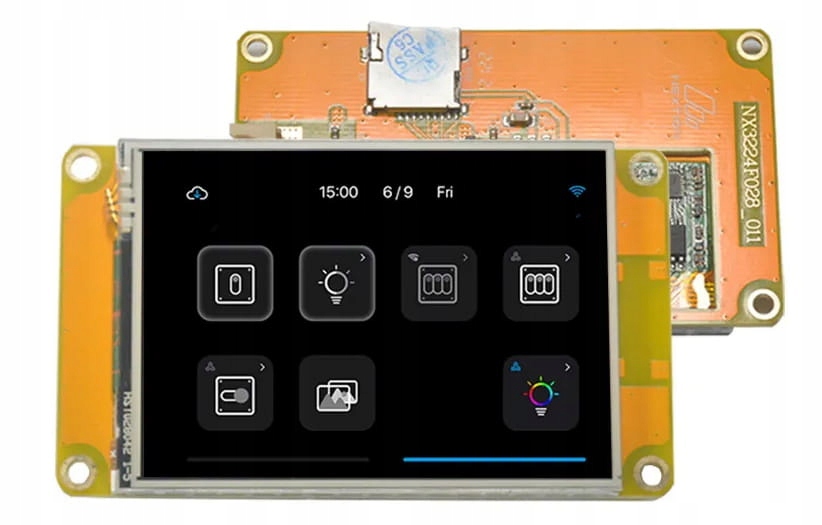

Серія Nextion Discovery NX3224F028 — це ідеальний 2,8-дюймовий дисплей для швидких проектів HMI з використанням легкодоступних інструментів.

Порівняно з серією Basic серія Discovery має кращу продуктивність MCU, яка працює на частоті 64 МГц.

Використовуючи програмне забезпечення NEXTION EDITOR, ви можете швидко розробити графічний інтерфейс HMI за допомогою елементів перетягування (графіка, текст, кнопка, повзунок тощо) і текстових інструкцій ASCII для кодування взаємодії компонентів на стороні дисплея. дисплей підключається до периферійного MCU через TTL Serial (5V, TX, RX, GND).

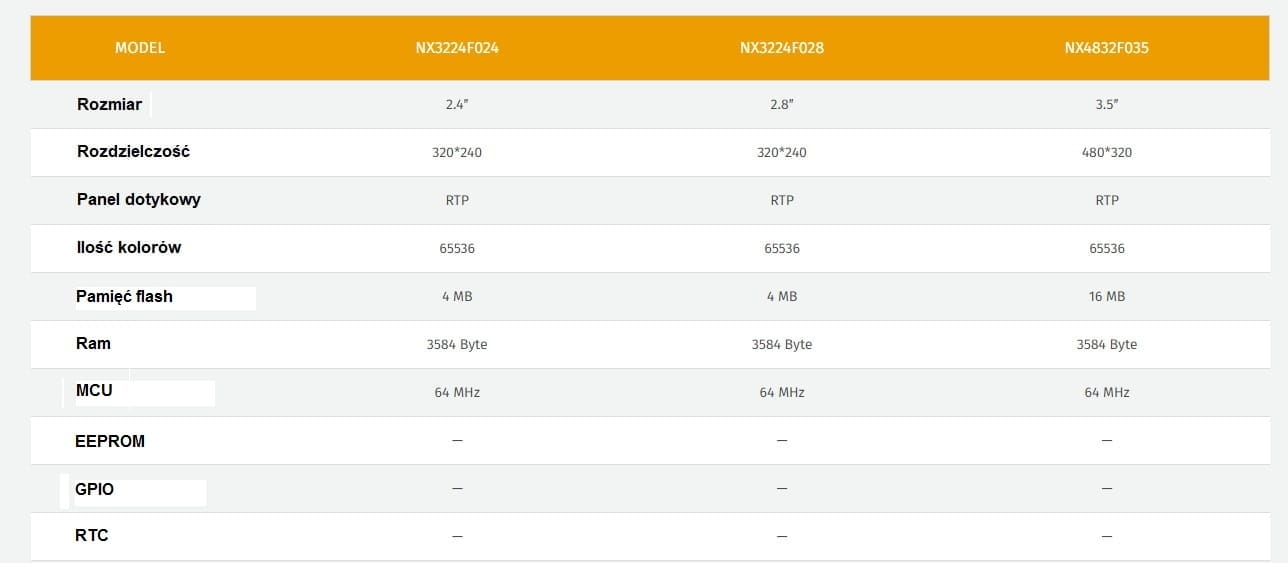

Дисплеї Nextion поділяються на три групи з точки зору вдосконалення, апаратних можливостей і обчислювальної потужності.

  • Basic – базова версія.
  • Enhanced – порівняно з Basic, має пам’ять eprom, лінії GPIO, годинник RTC .
  • Інтелектуальний - порівняно з покращеним, він містить багато нових розширених елементів керування графікою.

    • Серія Discovery має ті самі функції як Basic, краща продуктивність MCU та нижча ціна .

    Технічні характеристики представленого дисплея Nextion Discovery NX3224F028:

    • Розмір: 2.8″
    • Роздільна здатність: 320*240
    • Яскравість: 300 ніт
    • Сенсорна панель: резистивна
    • Кількість кольорів: 65536
    • Флеш-пам'ять: 16 МБ
    • Пам'ять SRAM : 3584 B
    • Тактова частота MCU: 64 МГц
    • Інтерфейс: TTL
    • Відповідає CE та RoHS

    НАСТУПНИЙ РЕДАКТОР

    Графічний дизайн екрана та функціональні елементи можна створити дуже легко та швидко завдяки безкоштовній програмі на вашому комп’ютері.

    Кожен екран може містити багато функцій елементи, так звані віджети, які включають інші:

    • Текст: текстове поле, яке можна змінювати під час роботи дисплея.
    • Число : числове поле, яке можна змінювати за допомогою мікроконтролера та інтерактивної клавіатури на дисплеї.
    • Кнопка : кнопка. Натискання та відпускання кнопки легко зареєструвати за допомогою мікроконтролера.
    • Індикатор прогресу: індикатор прогресу. Значення цієї панелі можна легко встановити за допомогою відповідної команди.
    • Зображення: дозволяє створити фон екрана або вставити фрагменти зображення будь-де на екрані.
    • Датчик: аналоговий індикатор із одним покажчиком.
    • Форма сигналу: використовується для малювання до чотирьох графіків.
    • Повзунок : повзунок, за допомогою якого можна встановлювати різні параметри, змінні в програмі.
    • Прапорець: прапорець. Кожен дотик змінює свій стан на протилежний.
    • Combobox: спадний список.
    • Відео: дозволяє вставити відео.

    Використовуйте мишу, щоб вставити функціональні елементи, які нам знадобляться на екрані, і визначити їх розмір і положення на екрані.

    Завершений проект, підготовлений у програмному забезпеченні Nextion Editor, можна перенести на дисплей двома способами:

  • завантаживши відповідний файл проекту на SD-карту та вставивши його в дисплей. Після подачі напруги живлення дисплей автоматично завантажить проект у свою флеш-пам'ять. Це хороший спосіб оновити власне програмне забезпечення через Інтернет.
  • Якщо дисплей підключено до комп’ютера (за допомогою конвертера USB – TTL), просто натисніть кнопку ЗАВАНТАЖИТИ, і програма автоматично завантажиться до дисплея через роз’єм USB.
  • li>

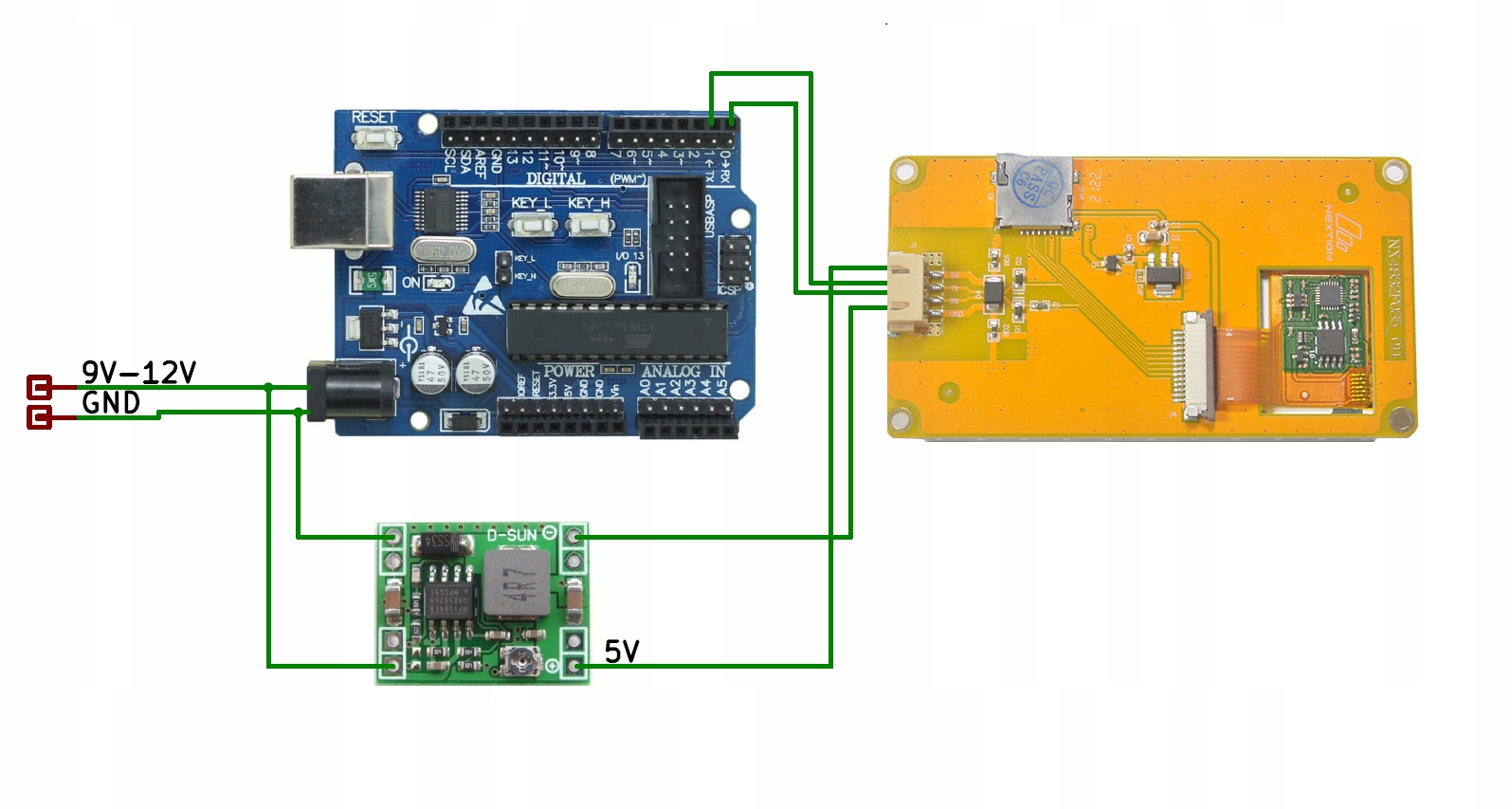

    Як під’єднати дисплеї Nextion до мікроконтролера:

    Дисплей спілкується з керуючим мікроконтролером через послідовну шину UART/TTL, тому вам потрібно підключити лише 4 контакти:

    • +5V : джерело живлення
    • TX : дані, що виходять із дисплея (наприклад, натиснута кнопка 1), мають бути підключені до RX мікроконтролера.
    • RX : вхідні дані на дисплей (наприклад, дисплеї) температура) слід під’єднати до TX мікроконтролера.
    • GND : заземлення джерела живлення

    Nextion як дисплей для Arduino

    • Якщо програмне забезпечення мікроконтролера створено на базі Arduino IDE, то в цьому випадку виробник також значно спростив його. Бібліотека дисплеїв Nextion, створена та доступна виробником, дозволяє дуже легко керувати елементами, що відображаються на екрані. Приклад програмного забезпечення доступний у нашому блозі.

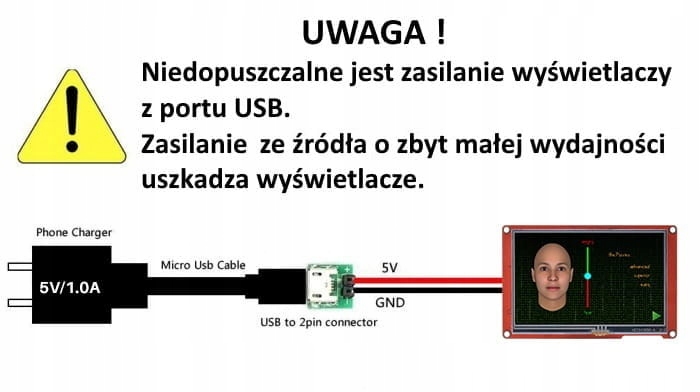

    Ми вважаємо за краще використовувати спеціальний модуль FOCA для живлення дисплея

    Як джерело живлення можна використовувати:

    • Модуль MP1584
    • Модуль LM2596
    • Модуль LM7805

    Технічна підтримка для дисплеїв Nextion.

    Придбавши дисплей Nextion, ми одразу отримуємо ряд елементів технічної підтримки:

    • A чудовий відеокурс польської мови, де ми знайомимося з окремими елементами відображення від уроку до уроку. У цьому курсі ви знайдете багато деталей про програмне забезпечення самого дисплея та програмне забезпечення з боку Arduino.
    • На популярному форумі електроніки є відповідна тема з відеопосібником, де ви можете запитати питання, надати свій неробочий код і все, що стосується проблем технічної підтримки дисплеїв Nextion.
    • Безпосередньо в нашій компанії по телефону або електронною поштою.
    • Бібліотеки для Arduino і Raspberry Pi можна завантажити з веб-сайту виробника.

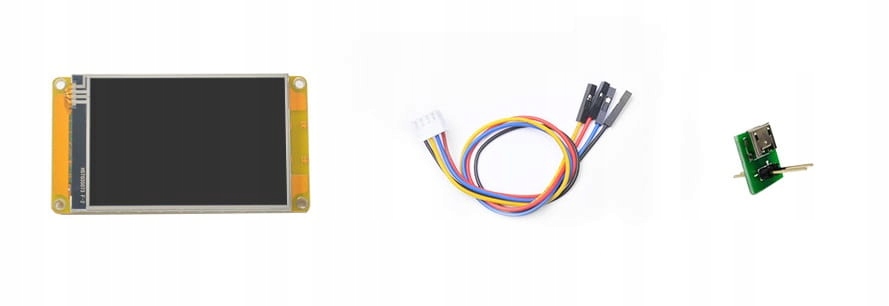

    Набір включає:

    • дисплей Nextion Discovery NX3224F028 x1
    • Плату тестування живлення x1
    • XH2.54 кабель 4 контакти x 1
